Sterownik silnika DC, zmiana kierunku.

[Xweldog]

Powyżej wspomniałem, że zrobiłem tak samo.

W potrzebnych do 50A MOS-ach trzeba się patrzeć przede wszystkim na Rds ( który i tak jest powiązany z Imax ). Rozważałem te same MOS-y. Ale tanie IRF4905 mają w porównaniu do IRLB blisko 15 krotnie większe Rds. A przy takich tak dużych prądach liczy się każdy mΩ.

Ten układ z dwoma przekaźnikami daje więcej możliwości niż z jednym.

Można z hamowaniem - w dowolnym momencie wyłączyć pracujący przekaźnik. A PWM może sobie chodzić dalej lub zostać wyłączone.

Można bez hamowania - wyłączyć PWM a przekaźnik dopiero po samoistnym zatrzymaniu się silnika.

[zschroekhrr]

No ale IRF4905 to MOSy z kanałem P i ciężko znaleźć coś z mniejszą rezystancją. W układzie z przekaźnikami w życiu bym takiego gówna nie użył. Była mowa u tranzystorach P w górnej części mostka.

Jak oceniasz żywotność przekaźników przy częstym przełączaniu na hamulec przy pełnych obrotach? Moim zdaniem będzie to dość mocno iskrzyć. Konieczne będzie zastosowanie bardzo dużych (zarówno gabarytowo jak i wagowo) przekaźników.

[krakus]

Witam,dziękuję Wam bardzo za udział w dyskusji. Wasze wypowiedzi nie dały mi rozwiązania jak zmusić układ z mojego załącznika do pracy,
ale dowiodły że układ ten delikatnie mówiąc jest rozwiązaniem nietrafionym. Sugerując jednocześnie inne sprawniejsze rozwiązanie.

Nawet moja sceptyczność co do stosowania elementów stykowych poszła w odstawkę w świetle braku rozsądnego rozwiązania na pełnym mostku H.

Ponieważ ostateczne decyzja nie należy wyłącznie do mnie, sprawa nie jest definitywnie zakończona.

Gdybyśmy przyjęli wariant z dwoma przekaźnikami (kierunek) i MOS-em N (regulacja) powstały układ załatwia nasze założenia.

Jak oceniasz żywotność przekaźników przy częstym przełączaniu na hamulec przy pełnych obrotach? Moim zdaniem będzie to dość mocno iskrzyć.

Odpowiadając na ten cytat - zmiana kierunku będzie mogła się odbyć wyłącznie przy minimalnych obrotach,

tak więc nie to że bagatelizuję zjawisko ale nie powinno to być takie uciążliwe.

Tym bardziej że regulacja na układzie "moim" nigdy nie doprowadzała do 0V na zaciskach,
układ regulacji z rysunku nes86 pozwoli na zjechanie prawie do 0V - czy dobrze rozumuję??

Konieczne będzie zastosowanie bardzo dużych (zarówno gabarytowo jak i wagowo) przekaźników.

Gabaryty urządzenia pozwalają nam na zastosowanie nawet styczników energetycznych z cewkami 24V - tutaj nie ma barier.

Jeżeli zdecydujesz się na wersję z jednym tranzystorem polecam zastosowanie czegoś górnej półki. Np IRLB3034 (40V, 340A, 1.4mOhm).

Jeżeli będzie ostateczna decyzja o zmianie koncepcji, pewnie stanie na tym tranzystorze, miałbym w związku z tym poprosić o pomoc.

Czy moglibyście podrzucić link do sprawdzonego - praktycznie układu spięcia tego MOS-a z µC atmega 🙂 ?

Jeszcze raz dziękuję za pomoc.

[nes86]

A mikrokontroler masz na 5V czy 3,3V?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[krakus]

Atmega8, zasilanie 5V. 🙂

[TIMONek]

Apropo sterowania napięciem i dużych prądów (wszak tylko 20A) znalazłem przypadkiem:

http://www.junun.org/MarkIII/Info.jsp?item=66

Cena troszkę powala 😉 ale to tak jako ciekawostka

[nes86]

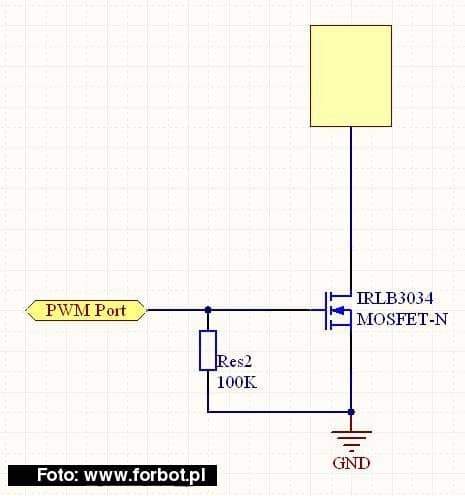

Takie podłączenie powinno wystarczyć:
