Projekt budowy zespołu zbiorników cyrkulacyjnych


adamZet

Pomocna odpowiedź

Zabieram się do budowy zespołu zbiorników cyrkulacyjnych zarządzanego przez Raspberry Pi 2 B. Realizację podzieliłem na 3 etapy.

ETAP I:

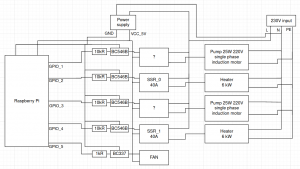

  • Budowa urządzenia przedstawionego na schemacie:
    Do przekaźników SSR zostaną przyłączone radiatory, a całość projektu zamknięta w obudowie. Grzałki nigdy nie będą włączone równocześnie na pełnej mocy (o ile w ogóle będą włączone równocześnie).
  • Sterowanie mocą grzałek i obrotami silników pomp poprzez komendy CLI
  • Implementacja regulacji obrotów wentylatora (zależność od zadanej mocy grzałek)


ETAP II:

  • Uzupełnienie projektu o czujniki temperatury DS18B20
  • Implementacja regulatorów PID do sterowania mocami grzałek

ETAP III:

  • Uzupełnienie projektu o ekran dotykowy 7"
  • Implementacja interfejsu przy pomocy którego będzie można ustawiać zadaną temperaturę oraz obroty silników pomp



Do do etapu I posiadam następujące wątpliwości:

  1. Czy w momencie włączania Raspberry Pi na wyjściach GPIO nie pojawi się na chwilę stan wysoki (co skutkowałoby włączeniem się na chwilę grzałek i pomp z pełną mocą) ?
  2. Jakiego układu do regulacji obrotów silników pomp użyć (znak ? na schemacie) tab by było to optymalne rozwiązanie?
  3. Czy koniecznym jest zapewnienie dodatkowych zabezpieczeń z uwagi na występujące wysokie prądy? (Nie znalazłem żadnego sensownego przełącznika bezpieczeństwa na 60A/230V).

Byłbym wdzięczny za podzielenie się opiniami i sugestiami.

Edytowano przez adamZet
Link do komentarza
Share on other sites

7 minut temu, _LM_ napisał:

12kW na jednej fazie? Odważnie. Gdzie to będzie pracowało?

Grzałki nie będą włączone równocześnie, więc pewnie maksymalny pobór skupi się tak do 6-8kW. Poza tym instalacje w fabrykach są w stanie wytrzymać sporo, nawet w domu nie powinno być to problemem... W mieszkaniu mam aluminium i kable zaczęły się palić dopiero przy poborze jakichś 5kW. Na miedzi powinno styknąć na jakieś 15kW, zwłaszcza, że mają większy przekrój.

Standardowa taryfa domowa to 100A.

15 godzin temu, adamZet napisał:
  1. Czy koniecznym jest zapewnienie dodatkowych zabezpieczeń z uwagi na występujące wysokie prądy? (Nie znalazłem żadnego sensownego przełącznika bezpieczeństwa na 60A/230V).

Co do przełącznika to poszukaj takich jak kiedyś były stosowane w fabrykach (takie wielkie stalowe dźwignie góra/dół), one miały dużą wytrzymałość prądową. (Ewentualnie sam jakiś zbuduj 😛)

Link do komentarza
Share on other sites
