Treker (Damian Szymański) Napisano Październik 7, 2006 Udostępnij Napisano Październik 7, 2006 Witam! Wykonałem czujniki na podczerwień z użyciem TSOP1736 według tego schematu plus podzespół do generowania 36khz. Na razie tylko tyle niedługo bedą fotki i opis testów. Bo narazie ich jescze nie uruchomiłem. Nota katlogowa TSOP Jak by ktoś potrzebował dysponuje plikiem z płytką drukowaną robioną tylko do tego 😉 Schemat podłączenie czujnika wygląda mniej więcej tak: Poprawne zasilanie (źródło nota katalogowa): Więcej w najbliższym czasie. TSOP.rar 1 Link do komentarza Share on other sites More sharing options...

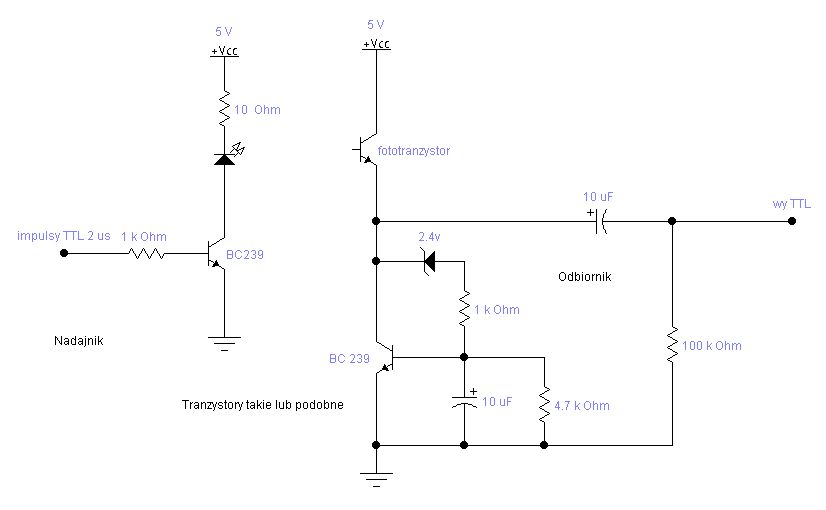

spectrum Październik 16, 2006 Udostępnij Październik 16, 2006 Przedstawiam czujnik zblizeniowy o bardz fajnych parametrach : wy TTl ,koszt okolo 2 zl(jesli sie ma tranzystory i oporniki z rozlutu to 1zl),malo wrazliwy na swiatlo dzienne (jak jest jasnoooo!! to odleglosc zadzialania spada z 10cm norm. do 6cm). Projekt przetestowany. Uzywa sie go tak ze na przerwaniu od timera robi sie generator impulsow a wyniki zbiera sie na przerwaniu zewnetrznym ustawionym na zbocze. PS. Uruchamianie tego czujnika bez oscyloskopu bywa klopotliwe 😖 Link do komentarza Share on other sites More sharing options...
ziober Listopad 11, 2006 Udostępnij Listopad 11, 2006 Treker, zapodaj tą płytke 🙂 Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Grudzień 6, 2006 Autor tematu Udostępnij Grudzień 6, 2006 Sorry zapomniałem już daje. Dodałem załącznik do 1 posta. Pozdrawiam Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Konrad Styczeń 30, 2007 Udostępnij Styczeń 30, 2007 Treker:Czy mógłbym prosić o schemat generatora na NE555? Link do komentarza Share on other sites More sharing options...
McRancor Styczeń 31, 2007 Udostępnij Styczeń 31, 2007 Zamiast bawić się z generatorem, można zastosować czujnik IS471F http://www.kronosrobotics.com/an150/DAN150.shtml Troszkę ciężej go dostać niż poczciwe tsopy, stosowane są nawet w robotach klasy nano-sumo Link do komentarza Share on other sites More sharing options...
Konrad Luty 3, 2007 Udostępnij Luty 3, 2007 Ja to mam problem z dostaniem TSOP-a,a co dopiero cały ten IS471F. Dodam,że mieszkam na strasznym za przeproszeniem zadupiu. W dalszym ciągu proszę o schemat Link do komentarza Share on other sites More sharing options...
sobal44 Grudzień 30, 2008 Udostępnij Grudzień 30, 2008 Jakie miej więcej będzie miał parametry ten czujnik z użyciem tsopów?? i ma ktoś może schemat generatora 36khz z użyciem timera 555?? Link do komentarza Share on other sites More sharing options...
pawel Grudzień 30, 2008 Udostępnij Grudzień 30, 2008 http://www.edw.com.pl/pdf/k07/76_56.pdf Masz tam układ na ne555 wraz z dobranymi elementami, tak aby generował przebieg o częstotliwości 36KHz Link do komentarza Share on other sites More sharing options...
Sabre Grudzień 30, 2008 Udostępnij Grudzień 30, 2008 http://www.edw.com.pl/pdf/k07/76_56.pdfMasz tam układ na ne555 wraz z dobranymi elementami, tak aby generował przebieg o częstotliwości 36KHz Zmartwię cię, ale ten układ nie będzie generował przebiegu o f=36kHz dopóki nie zostanie wyregulowany potencjometrem PR1, co nie dla każdego będzie proste i oczywiste jeśli nie będzie posiadał np miernika częstotliwości. Link do komentarza Share on other sites More sharing options...
pawel Grudzień 30, 2008 Udostępnij Grudzień 30, 2008 Racja zapomniałem napisać. Miernik częstotliwości można znaleźć w niektórych multimetrach. A jak nie to możesz spróbować użyć oscyloskopu w formie programu komputerowego wykorzystującego wejście karty dźwiękowej. Jest też możliwość wykonania układu testowego, generator steruje diodą IRLED a czujnik wysyła sygnał na diodę LED, jak dioda się zaświeci to znaczy że częstotliwość jest dobra. Link do komentarza Share on other sites More sharing options...
Radzu Grudzień 30, 2008 Udostępnij Grudzień 30, 2008 Mierniki w multimetrach przeważnie są do 20kHz (w tych w miarę tanich), dokładne doregulowanie na zwykłym oscyloskopie też nie jest łatwe jeśli to nie oscyloskop cyfrowy z pomiarem częstotliwości, a o komputerowych przez kartę dźwiękową też lepiej nie wspominać bo karta ma pasmo do 22kHz więc z tych 36kHz za dużo nie przetworzy jeśli w ogóle coś pokaże. Jedyne ostatnie rozwiązanie w miarę nadaje się do takiej kalibracji. Ja zamiast bawić się 555 i innym badziewiem wstawił bym ATTINY13, koszty podobne, a dużo prościej uzyskać pożądaną częstotliwość. Link do komentarza Share on other sites More sharing options...
McRancor Grudzień 30, 2008 Udostępnij Grudzień 30, 2008 Można też podłączyć cały układ i regulować aż zacznie działać. Oscyloskopem z karty dźwiękowej nie ma szans tego zrobić. Link do komentarza Share on other sites More sharing options...
Maxo Styczeń 1, 2009 Udostępnij Styczeń 1, 2009 Hm a czy przypadkiem nie można z wzorów policzyć rezystancji PR1 aby uzyskać pożądaną częstotliwość ? I wtedy poprostu multimetrem sprawdzać wartość PR1.... tzw. rozwiązanie teoretyczne, Link do komentarza Share on other sites More sharing options...
Kuncfot Luty 6, 2009 Udostępnij Luty 6, 2009 Czy ktos moglby mi wytlumaczyc zasade dzialania? Czy mierzona jest ilosc "straconych" impulsow i na tej podstawie okreslanajest odlegosc? Czy mógłbym prosić o opis słowno muzyczny prostego algorytmu do pomiaru odleglosci modulowanym światłem IR? Dziekuję z góry Link do komentarza Share on other sites More sharing options...
