Minisumo Haker2- worklog

[klonyyy]

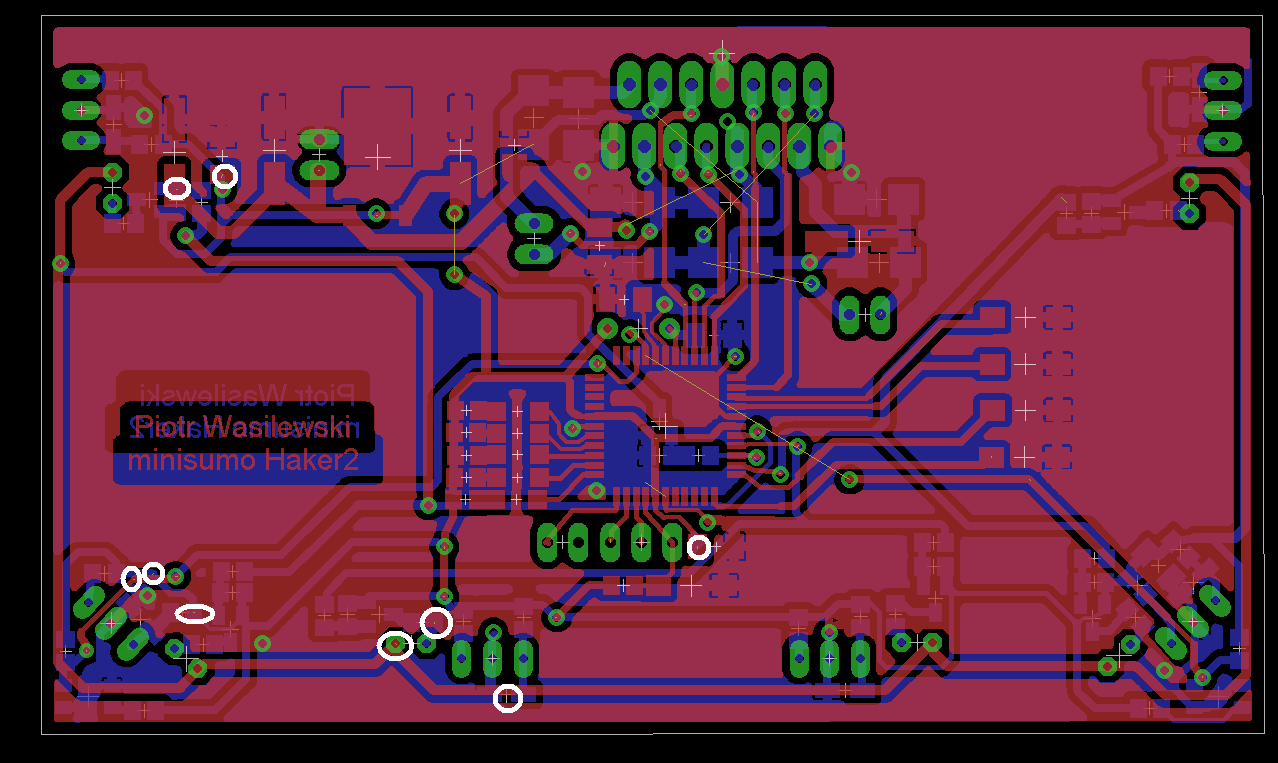

Dzięki, ale pomyślałem że płytkę zrobię nową bo wystarczy popatrzeć- tak płytka jest okropna ( przelotki , tak jak napisałeś niepołączone ścieżki 😉 )

Raczej proszę o rady odnośnie położenia megi i mostka. 😉

Silniki to zwykłe silniki od zabawek - przekłanie zrobię sam 😋

[ps19]

Po silnikach z zabawek nie spodziewał bym się zbyt wiele no.Co do mostka dałbym go w lewym górnym rogu, a atmegę obrócił bym o 45 stopni w lewo i dał trochę niżej.

Jakie wymiary ma płytka bo coś mi się wydaje, że jest trochę za duża.

[KD93]

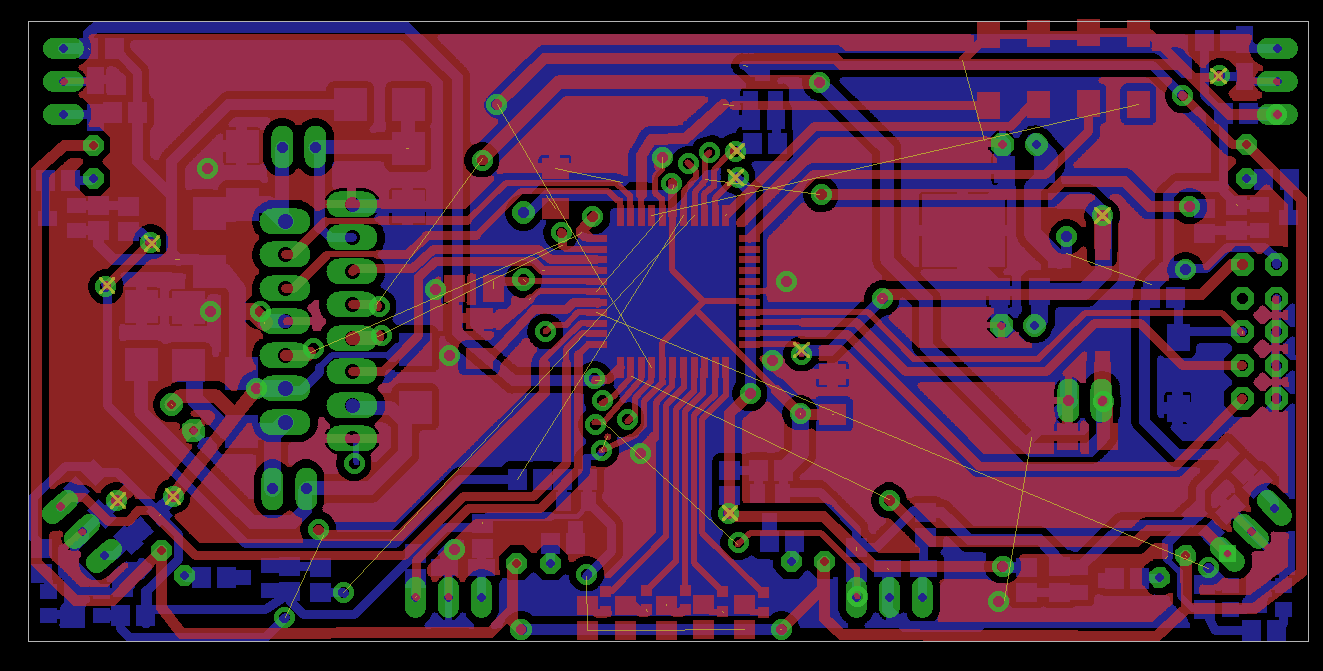

Nie Eagle ci nie połączył, tylko prawdopodobnie nie zwróciłeś uwagi że sam nie zrobiłeś niektórych połączeń. Masz pełno nie połączonych rzeczy, tyle że ścieżka unrouted jest tak krótka że prawdopodobnie jej nie zauważyłeś. W dodatku pełno masz tego przy przelotkach, nie dociągasz ścieżek do siebie. Pozaznaczałem ci przykłady takich braków połączeń:

Rada na przyszłość: wyłącz wszystkie warstwy i zostaw sobie tylko warstwę unrouted, wtedy łatwiej Ci będzie zauważyć.

[ps19]

Co do rady KD93, dopiszę jeszcze, możesz sprawdzić czy masz wszystko połączone wchodząc w PCB Quote (Pasek po prawej) i powinno pisać Complete (Wszystko połączone (kompletne)) albo Incomplete (Brak jakiegoś połączenia)

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[klonyyy]

KD93 wiem, że jest tam trochę nie połączonych ścieżek, ale te ścieżki których eagle mi nie połączył idą od każdego tsopa do megi ( są bardzo długie)

Ps19 dzięki na pewno sprawdzę.

[ Dodano: 07-04-2012, 12:43 ]

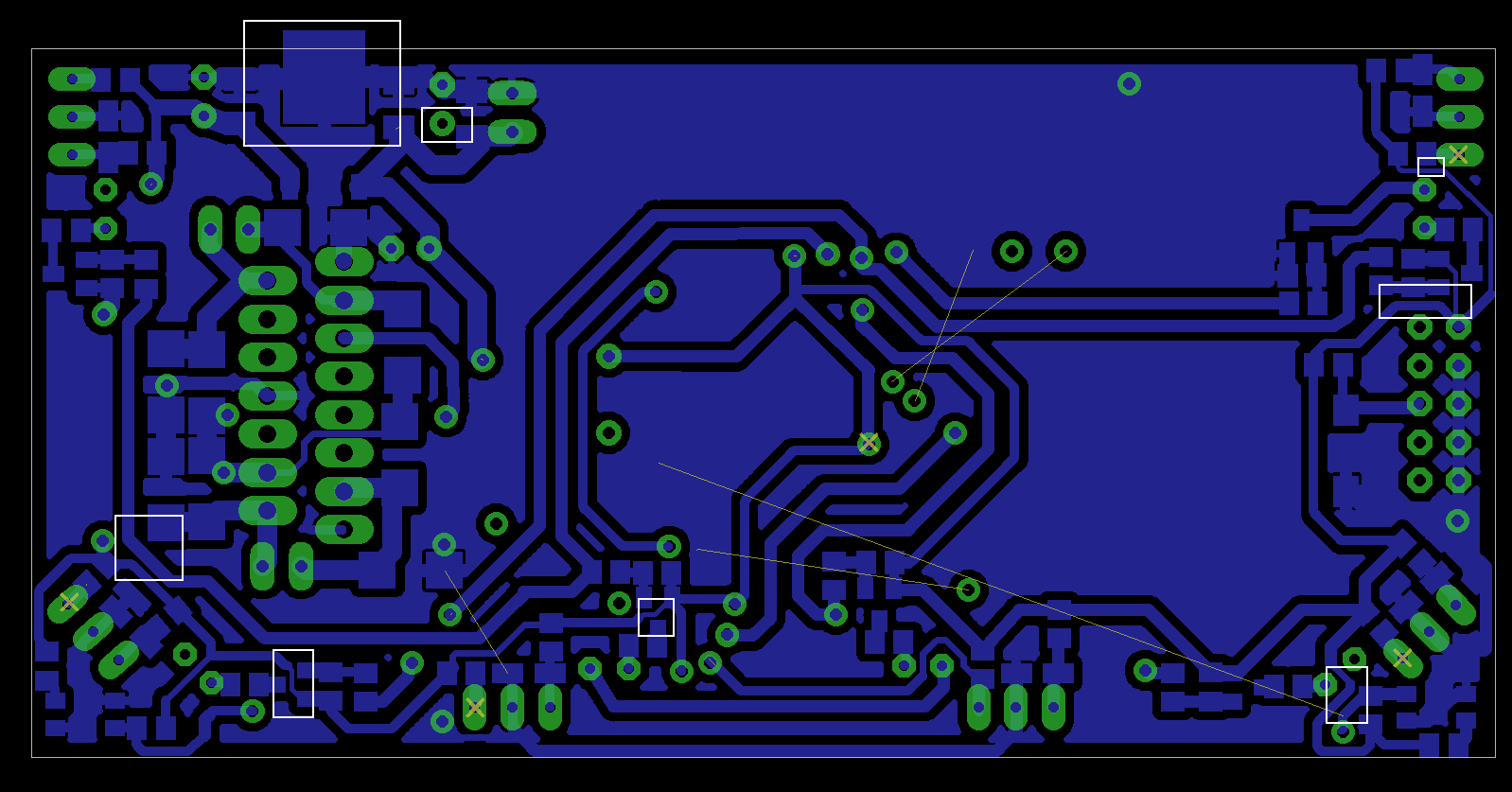

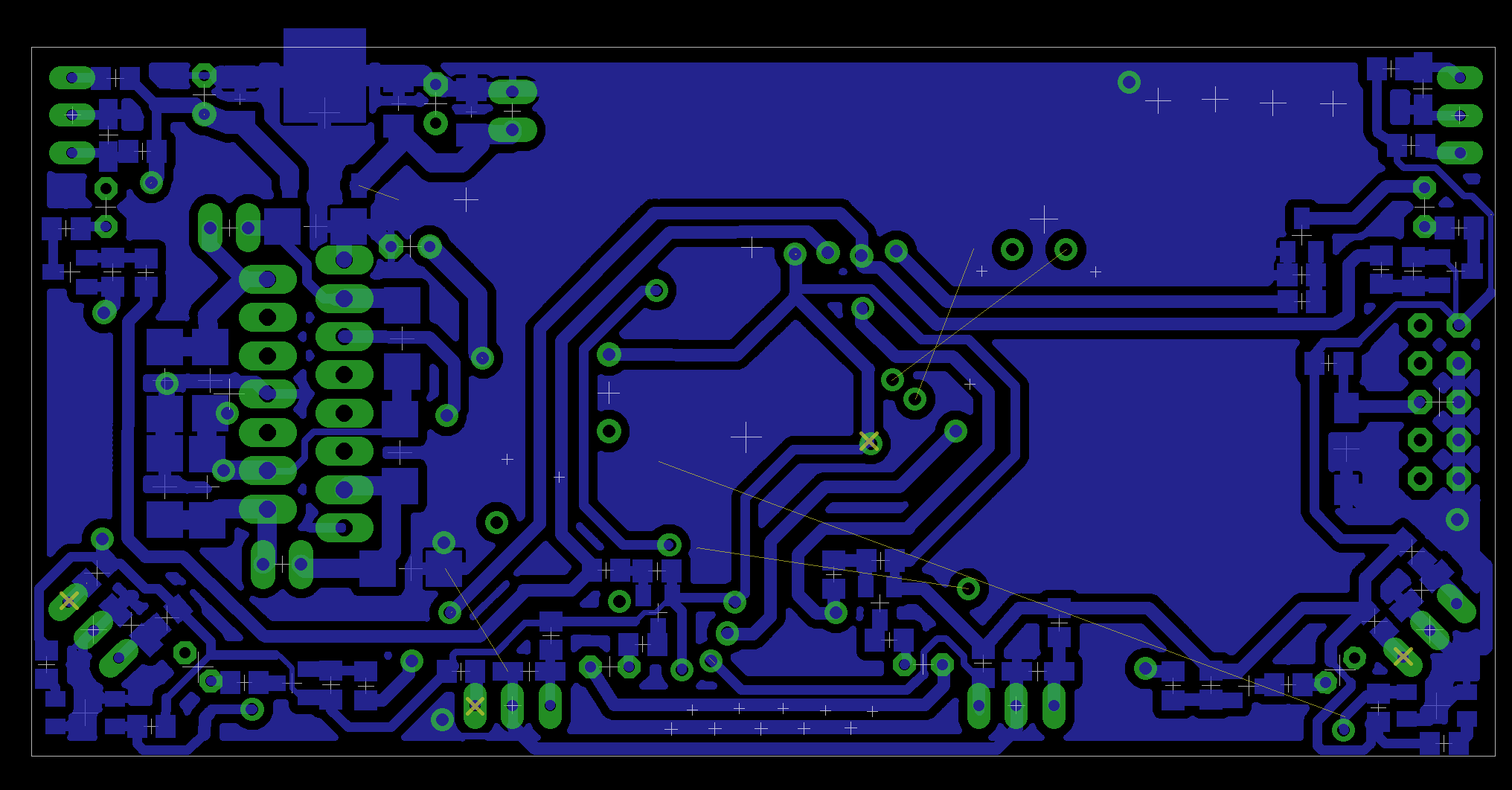

Nowa poprawiona płytka ( według mnie jest najlepsza ze wszystkich)

Ciągle będę poprawiał niektóre krzywe, nieestetyczne ścieżki.

[klonyyy]

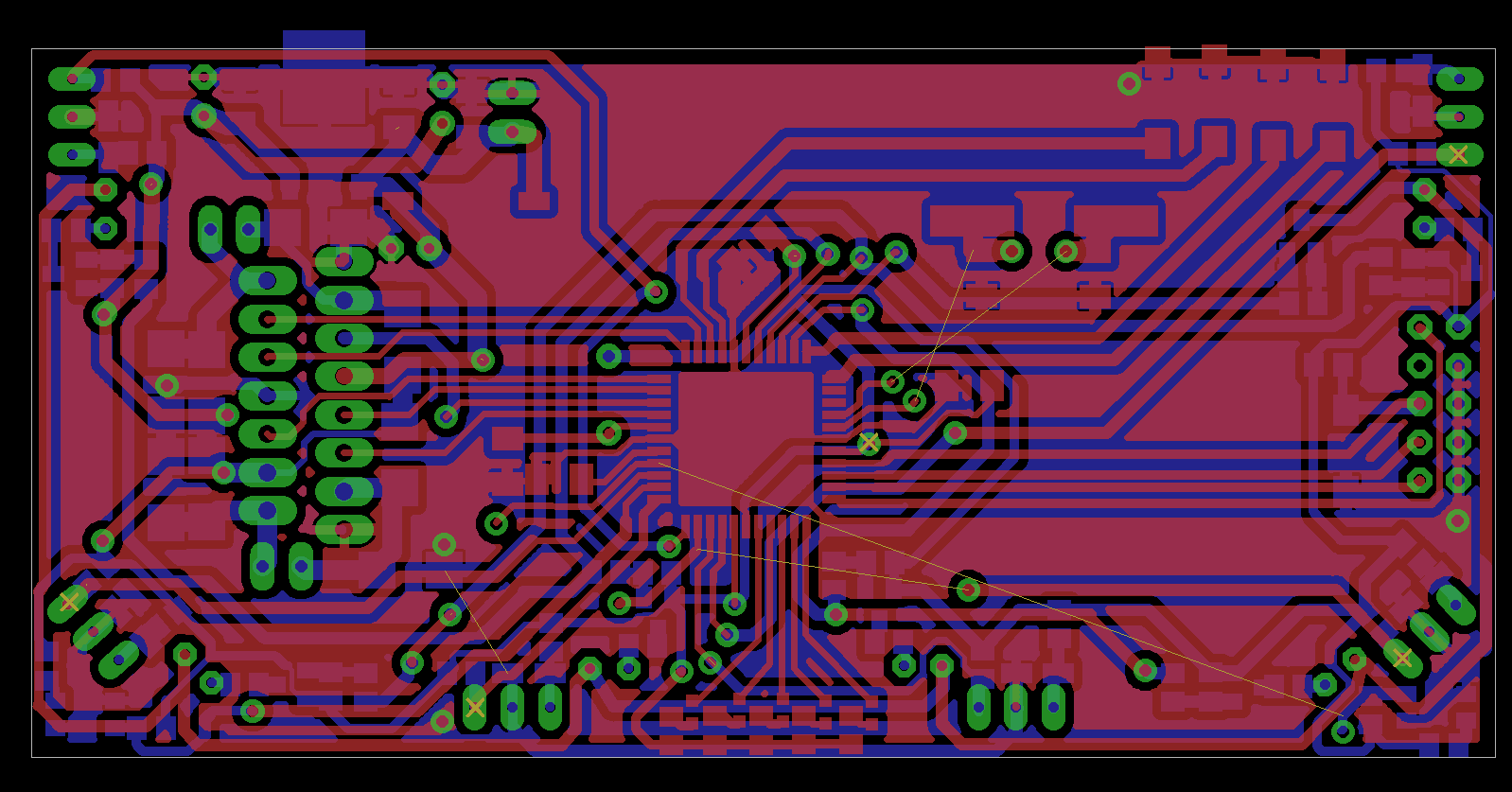

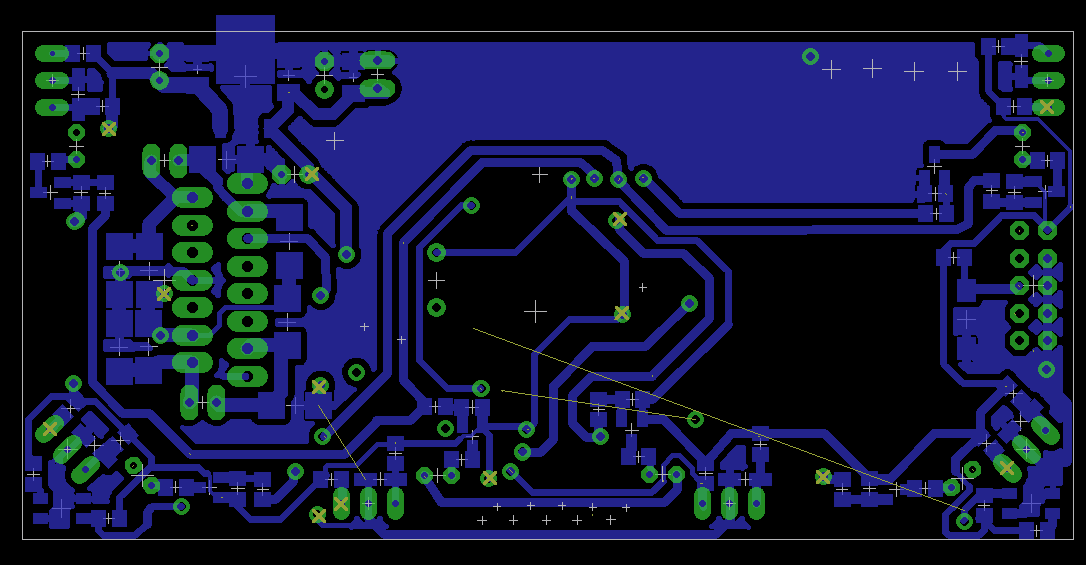

Poprawiłem:

[piotreks-89]

Wyłącz opcję Orphans polygonu (powoduje powstawanie masy w niepodłączonych pustkach). Miałbym również obawy o kilka miejsc zaznaczonych poniżej:

Jeśli nie chcesz zmieniać tych ścieżek, to radzę dobrze sprawdzić po trawieniu czy nie ma jakiś niespodzianek - zwarć. Tam gdzie masz żółte krzyżyki to ścieżki są niepodłączone (mimo, ze wyglądają na odwrotne). Prowadzenie ścieżki z uC w pobliżu mocno zakłócającej ścieżki mostka może źle poskutkować - zakłócanie uC.

[klonyyy]

Funkcji orphans nie będę wyłączał, ponieważ zlikwiduje mi ona pola polugonu ( te nie podłączone do masy), a te samotne wysepki (sieroty jak sama nazwa mówi ) usunę przed trawieniem, tak samo jak ścieżki przy mostku ( tam zeskrobę kawałek pada mostka, co sprawdziło się przy poprzedniej płytce)

Żółte krzyżyki poprawię, ąż dziwne że oznaczają niepołączone ścieżki 😉

[Bobby]

Orphans usunie tylko sierotki, polygon podłączony do masy zostanie 😉 Więc po co masz potem zdrapywać, możesz sobie odjąć roboty jednym "ptaszkiem" 🙂

[klonyyy]

To widocznie źle się wysłowiłem 😋

Chodziło mi o to że mam tam ze 3 większe pola nie podłączone do niczego... 😉

[ Dodano: 09-04-2012, 19:02 ]

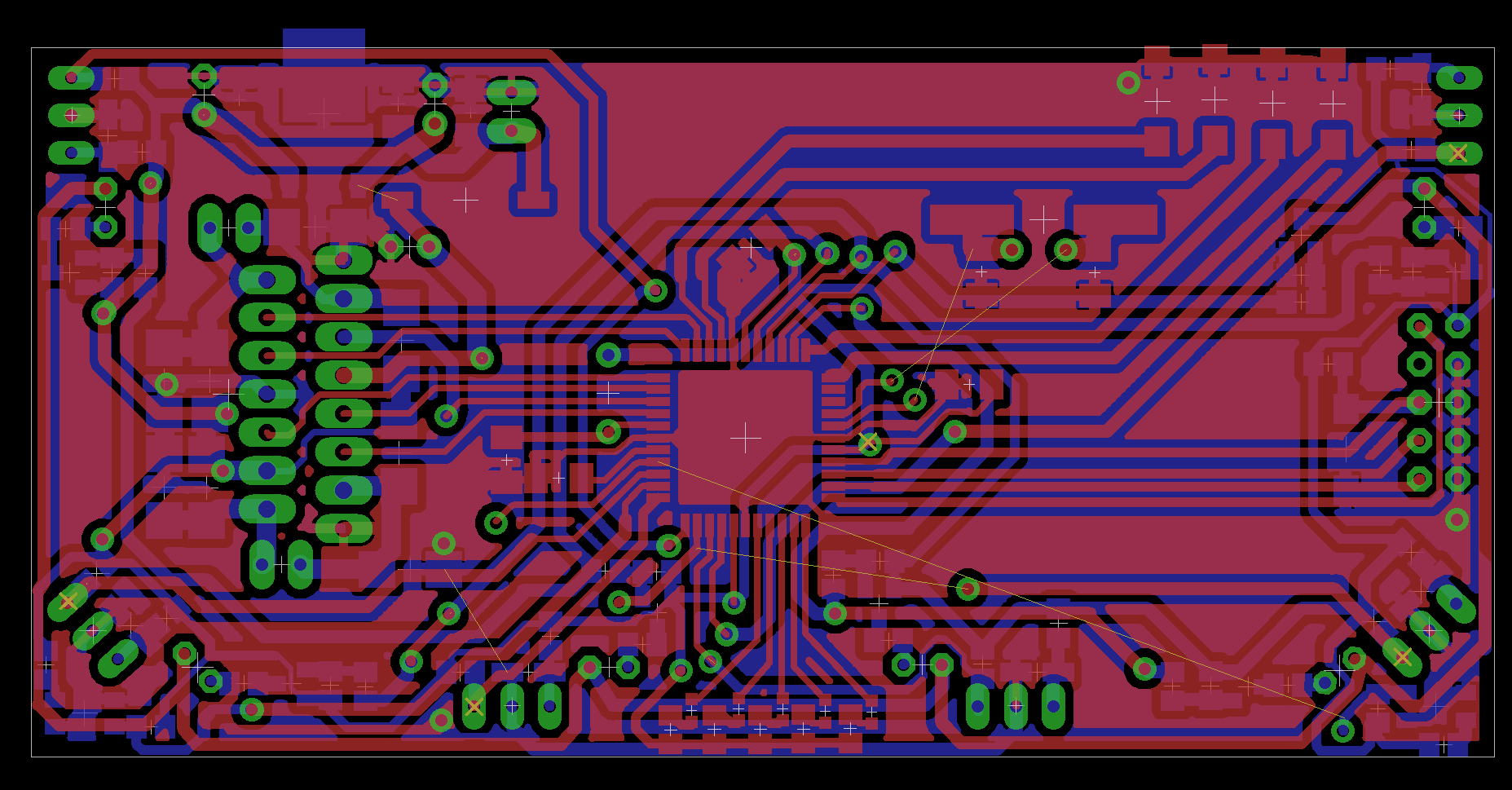

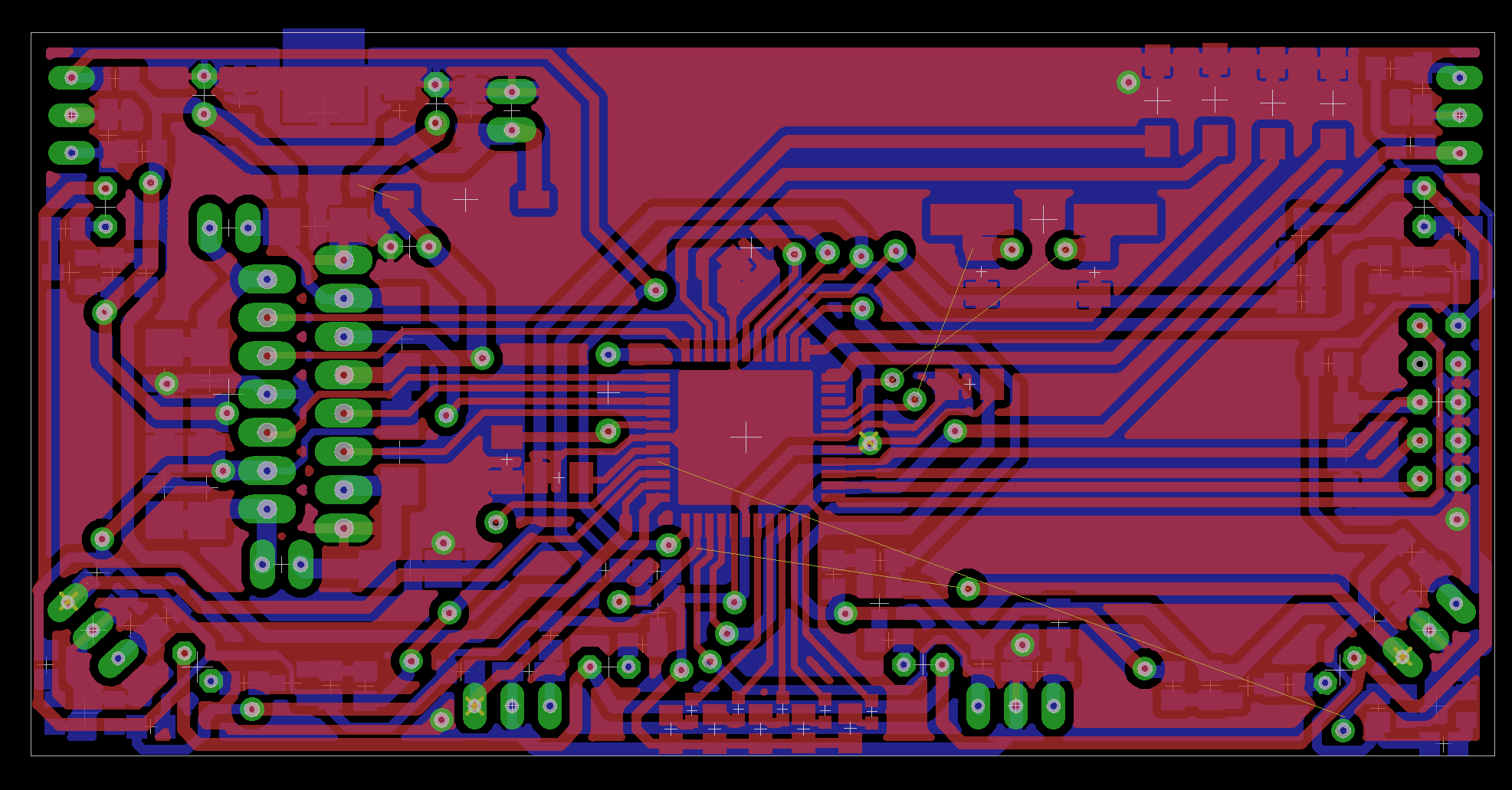

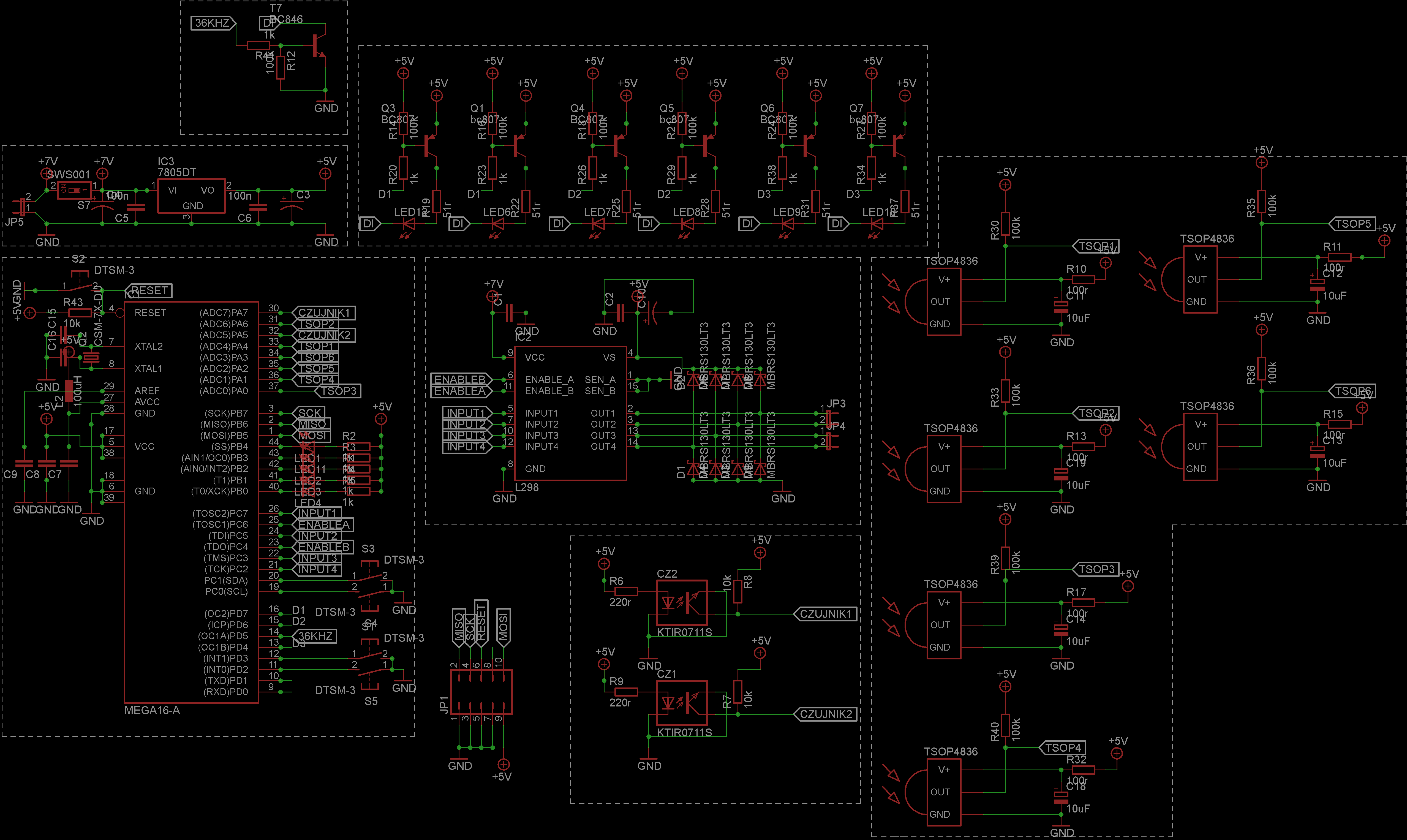

Poprawiłem krzyżyki, dodałem rezonator na wszelki wypadek, dławika nie poprawiłem, dam go dalej od tych ścieżek mostka, załączam schemat i płytkę :

[piotreks-89]

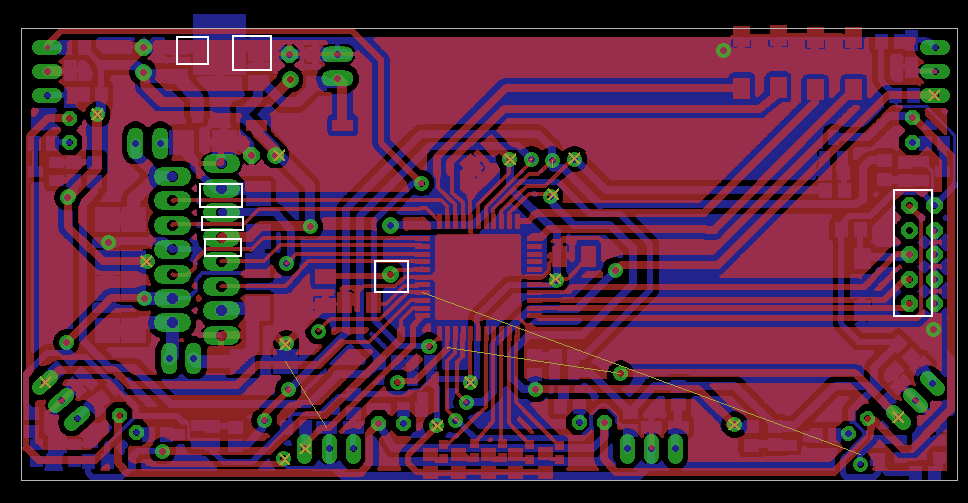

Zaznaczyłem ci kilka miejsc, na które warto zwrócić uwagę i w miarę możliwości poprawić.

[klonyyy]

Dzięki że jako prawie jedyny interesujesz się tematem 😉 mam pytanie odnośnie stabilizatora, czy chodzi o to że wystaje poza wymiary płytki ?

[ Dodano: 10-04-2012, 07:23 ]

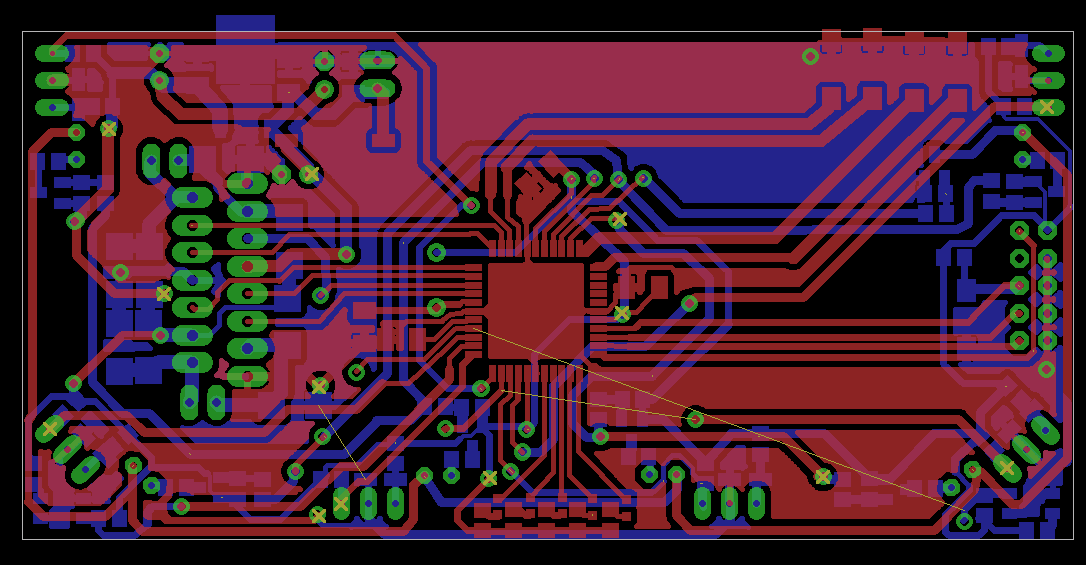

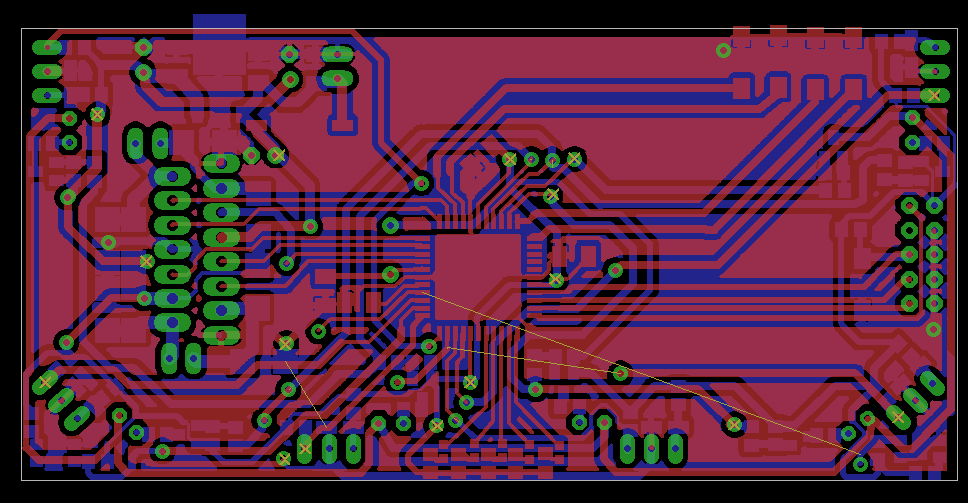

Dopiero teraz przy sprawdzaniu płytki ze schematem zauważyłem że włącznik nie będzie mi działał i go poprawiłęm, idę szukać innych błędów, a wskazane przez piotrek'sa89 poprawiłem nmiej więcej :

[

[ Dodano: 10-04-2012, 11:04 ]

Posprawdzałem każdy pin idę wytrawiać płytkę 😉

[piotreks-89]

klonyyy chodziło raczej o to, że masz spore prawdopodobieństwo porobienia zwarć przy tym stabilizatorze. Poza tym źle robisz, ze on wystaje. Z własnego doświadczenia z obudowani TO252 wiem, że Eagle ma nieco za małe pady pod nie. U siebie zawsze powiększam, dzięki czemu mam większą swobodę i łatwiej się lutuje elementy w tych obudowach.

Włącz sobie jeszcze drill-aid.ulp. W edytorze PCB Eagle ma takie pole tekstowe. Wpisz tam run, następnie znajdź właśnie drill-aid.ulp. Z własnego doświadczenia powiem, że 0.5mm średnicy wewnętrznej jest najbardziej optymalne 😉

[klonyyy]

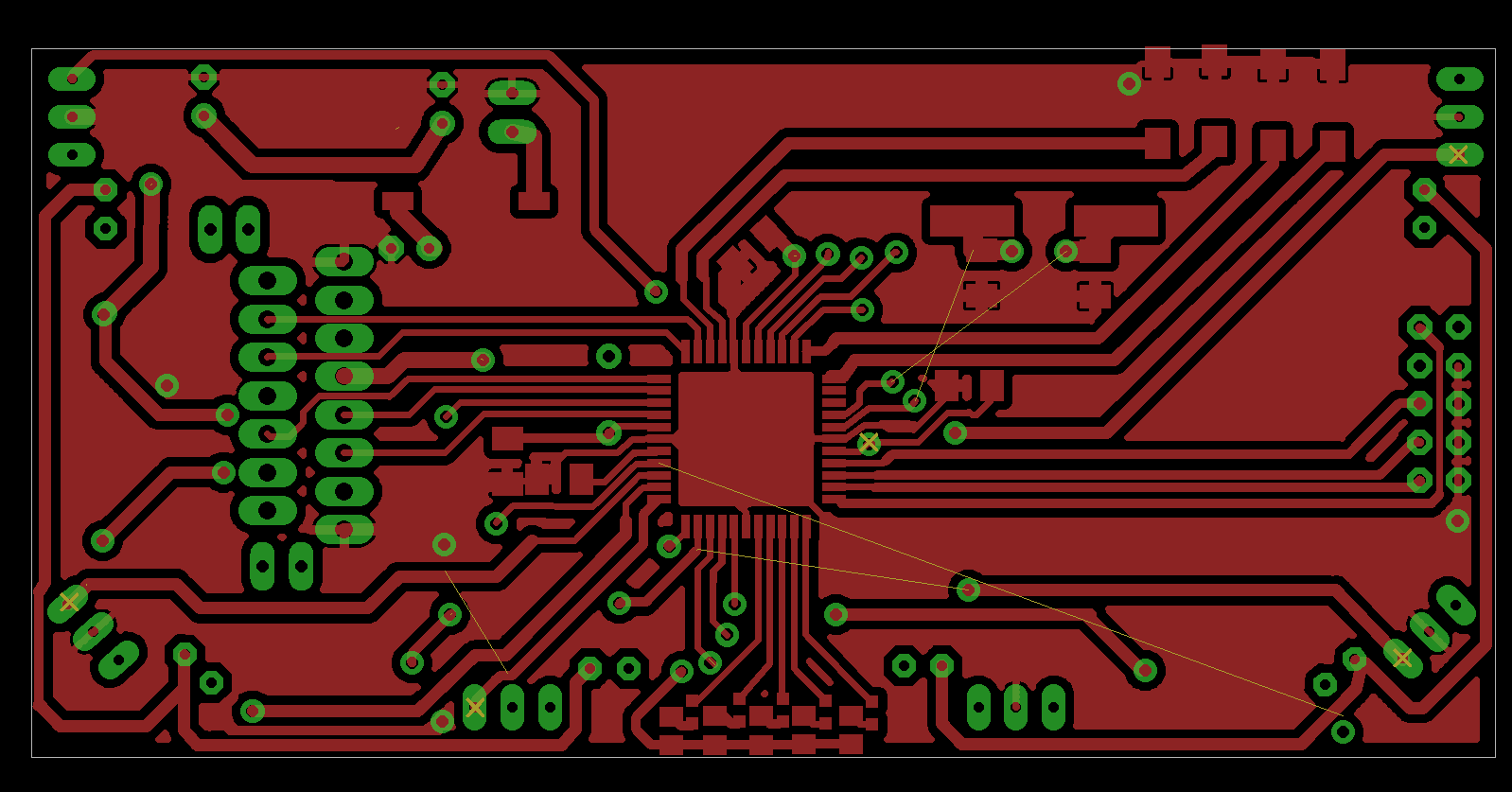

Poprawiłem , stabilizator już nie wystaje, tylko ten drill aid zrobił mi coś takiego ( zostawić to do termotransweru ?):

[piotreks-89]

klonyyy własnie o to chodziło. Teraz wiertło podczas wiercenia samo nakieruje się na środek przyszłego otworu 😉
