[Minisumo] Zniszczyciel II


Pomocna odpowiedź

Może miałbyś załatwić jeszcze takie 4? albo podać szczegółowe wymiary aby można było podobne wytoczyć?

Załatwić raczej nie bardzo (po prostu trudno znaleźć aż 4 jednakowe 😐 Z wymiarami też będzie kłopot bo aktualnie nie mam suwmiarki...

Tymczasem posiedziałem trochę nad płytką :

No i myślałem nad mocowaniem... Te plastikowe obejmy pololu są faktycznie gów**ane a, że na modelarni jest frezarka to zrobię to tak :

Nie wiem czy dobrze widać ? Plan jest prosty z kawałka aluminium wyfrezuje taki kanalik w który wsune silniki dodatkowo z przodu i z tyłu dam kawałki balaszki do której będzie przykręcony silnik, pod spodem wywiercę i nagwintuje dwa otwory. Cały "kanalik" przykręcę do prostokatnego kawałka aluminium o wymiarach 50x35x2mm

Będę też musiał wytoczyć sobie piasty do kół...

Link do komentarza
Share on other sites

Ej a co myślicie o dawaniu dwóch mostków ? Jest ot potrzebne przecież te silniczki i tak nie ciągną więcej niże 1,6A może jeden z radiatorem wystarczy. Ewentualnie myślałem na daniem po jednym mosfecie do sterowania silniczkami...

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Propo Twojego pytania użyj 2 mostków. Weź pod uwage, że robot czesto bedzie w zwarciu z przeciwnikiem zatem silniki pobiorą maksymalny prąd. Mam pytanko jak robisz taki fajny wymiar w EAGLE?

Link do komentarza
Share on other sites

Mam pytanko jak robisz taki fajny wymiar w EAGLE?

Jest to narzędzie "dimension"

[ Dodano: 04-11-2012, 09:56 ]

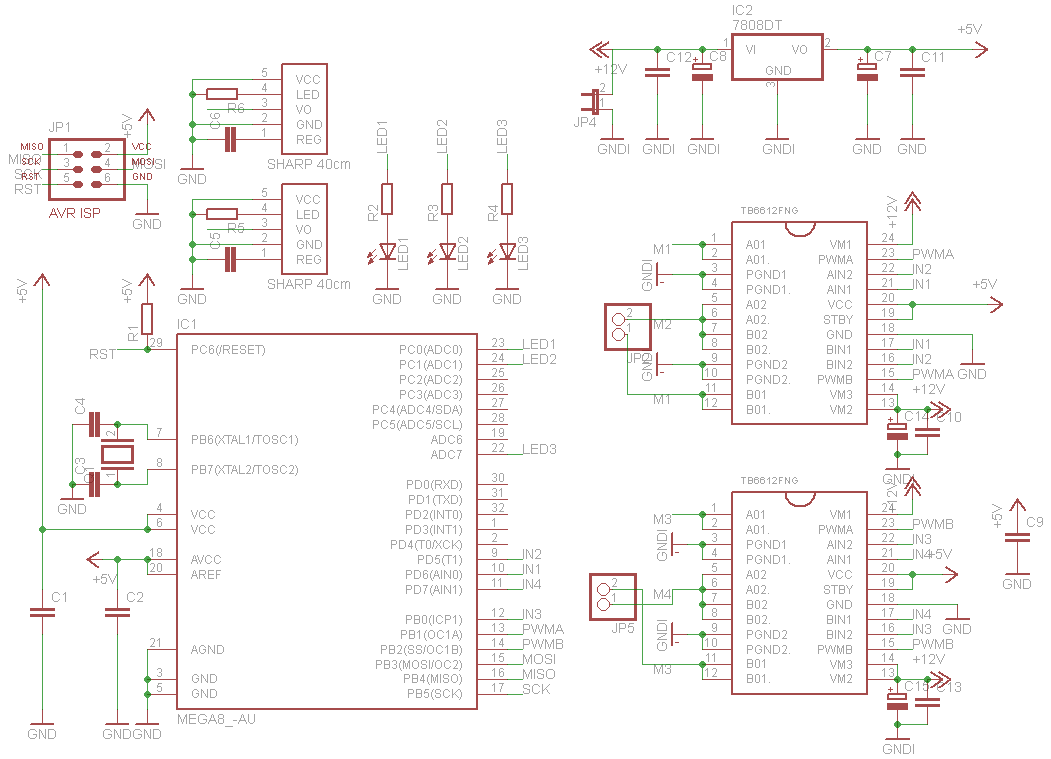

No dobra to faktycznie zostanę przy dwóch mostkach. Tymczasem rzucilibyście okiem na schemat i płytkę ?

Chyba za bardzo nie ma co sprawdzać wszystko zrzynane z not katalogowych 😅

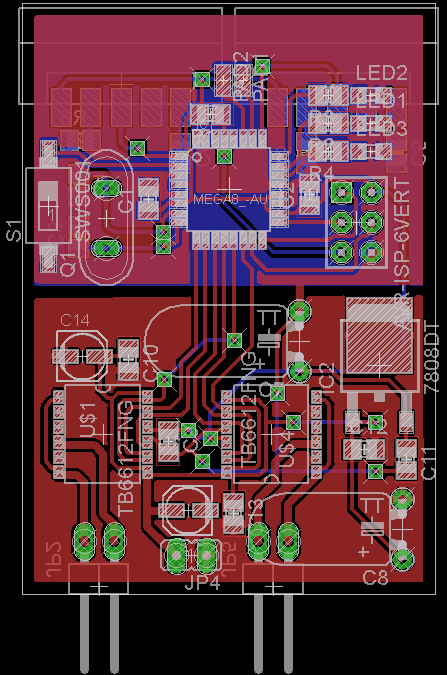

Warstwa top :

Warstwa bottom :

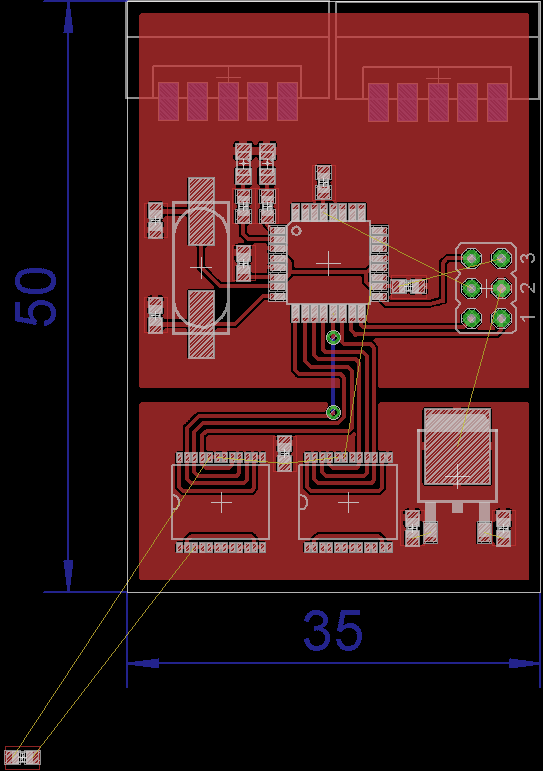

Overall :
