Kurs elektroniki II - #3 - układ Darlingtona


Pomocna odpowiedź

41 minut temu, EagleEye napisał:

Czy słusznie zrobię zakładając, że następne kursy pomogą mi to zrozumieć jeszcze lepiej i nie powinienem się tym teraz za bardzo przejmować? Czy też jeśli teraz tego nie zrozumiem w pełni, to będę miał problemy na dalszych etapach (bo zamierzam regularnie kupować kolejne części).

@EagleEye myślę, że spokojnie możesz iść dalej - zawsze możesz wrócić do kurs. Niektóre rzeczy rozumie się też lepiej, gdy ma się szersze pole widzenia. Poznasz więcej tematów to będzie łatwiej to uporządkować.

42 minuty temu, EagleEye napisał:

Gdybyś jeszcze chciał mi wytłumaczyć ogólnie, jak 5-cio latkowi, dlaczego potrzebujemy wzmocnienia na tranzystorze skoro możemy poprostu zastosować mocniejszą baterię - zdaję sobie pytanie jak głupie to pytanie dla fachowca.

Nie, nie - tranzystor nie wzmacnia prądu w magiczny sposób. Mocniejsza bateria nic tu nie da. To nie o takie wzmocnienie chodzi.

W dużym uproszczeniu załóżmy, że chcesz przetoczyć ciężki, okrągły głaz z punktu A do B. Jak do niego podejdziesz i go kopniesz, to złamiesz nogę, a głaz będzie stał w miejscu. Jednak jeśli wsiądziesz w samochód i delikatnie naciśniesz nogą na pedał gazu to samochód z dużą siłą przepchnie ten głaz z punktu A do B. No i teraz jak to się ma do elektroniki?

Teraz wyobraź sobie, że jest mały układ elektroniczny, którym chcesz wysterować duży silnik. Jak podłączysz ten silnik prosto do układu to go spalisz, bo układ ten będzie zbyt delikatny, aby mógł przez niego przepłynąć prąd potrzebny do zasilenia dużego silnika (tak jak złamałeś nogę kopiąc wielki głaz). Jednak jeśli do układu podłączysz tranzystor i dopiero wtedy zasilisz silnik to wszystko zadziała, bo mały prąd bazy (noga delikatnie naciskająca na pedał gazu) sprawi, że tranzystor zacznie przewodzić. To takie dość oderwane porównanie, nie traktuj tego dosłownie.

Po prostu musisz zrozumieć, że tranzystor pozwala na to, aby za pomocą małego prądu dostarczonego do bazy uruchomić przepływ większego prądu. Tak jak delikatnym ruchem palca przełączasz pstryczek na ścianie i włączasz żyrandol na suficie, który pobiera duży prąd. Na tym polega całe wzmocnienie to nie jest tak, że tranzystor bierze energię zgromadzoną w baterii, "magicznie" mnoży ją x200 i przepuszcza dalej 😉

  • Lubię! 1
  • Pomogłeś! 1
Link to post
Share on other sites

Ahaaaa, więc cały ten czas gdy mówimy o wzmocnieniu, współczynniku wzmocnienia itd, to chodzi o to jak małym prądem mogę umożliwić przepływ dużego prądu? A nie o wzmocnieniu jak na przykład magicznym pomnożeniu (powiększeniu) prądu.

Wow, zatem Darlington daje mi możliwość uruchomienia dość dużego urzędzenia przy pomocy małego Arduino.

I dlatego też gdy przesuwałem sondy po śladzie ołówka, to mały prąd (nawet z mojej ręki) był w stanie uruchomić przepływ prądu do diody.

To jest niesamowite. Nie było tam żadnego pomnażania prądu, ot mały prąd bazy uruchamiał Tce.

Dzięki Panowie.

Link to post
Share on other sites

@EagleEye możesz przyrównać tranzystor do zaworów. Zwykły zawór wody np. kran - kręcąc wkładasz niewiele siły, a regulujesz przepływ wody. Istnieją też zawory sterowane ciśnieniem - niewielkie ciśnienie steruje przepływem medium (cieczy/gazu). Elektrozawór - sterujesz napięciem np. w przedziale 0-12V a regulujesz przepływ medium w układzie gdzie panuje ciśnienie kilku atmosfer.

Wszędzie tu wzmocnienie odnosi się do stosunku wartości sterowanej do wartości sterującej 🙂

  • Lubię! 1
Link to post
Share on other sites
(edytowany)

Hej,

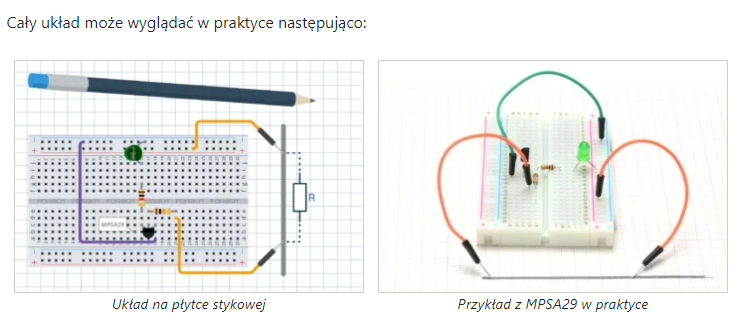

w internetowej wersji kursu widzę, że poprawiliście poniższy schemat (w swojej książce od kursu tranzystory mam odwrotnie):

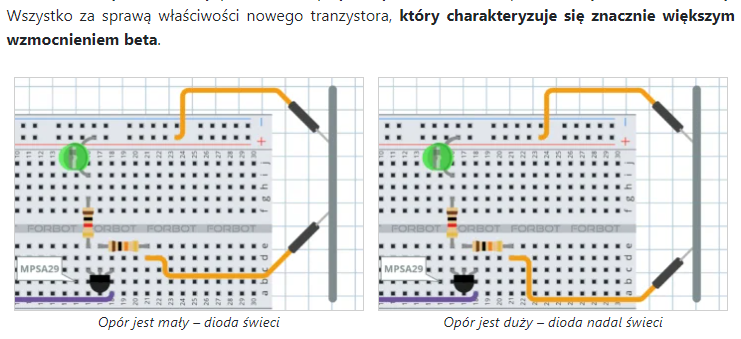

natomiast schemat poniżej pozostał bez zmian, ze źle wpiętą diodą (również w wersji internetowej):
