Termopara - co warto wiedzieć?

Termopara to czujnik temperatury wykorzystujący do działania zjawisko Seebecka. Na styku dwóch różnych materiałów przewodzących powstaje napięcie tym wyższe, im wyższa jest ich temperatura.

Termopary odgrywają kluczową rolę w precyzyjnych pomiarach temperatury, zarówno w przemyśle, jak i w codziennym życiu. W naszym artykule przyjrzymy się dokładnie, czym jest termopara, jak działa oraz jakie ma zastosowania. Dowiesz się, jakie typy termopar są dostępne na rynku oraz jakie osłony termometryczne mogą wpłynąć na ich działanie. Zapraszamy do lektury, aby lepiej zrozumieć, jak termopary przyczyniają się do efektywności i bezpieczeństwa procesów termicznych.

Co to jest termopara i jak działa

Termopara to niezwykle popularne urządzenie pomiarowe, którym można mierzyć temperaturę w różnorodnych zastosowaniach technologicznych. Aby odpowiedzieć na pytanie, co to jest termopara, należy najpierw zrozumieć jej budowę i zasadę działania. Termopara składa się z dwóch różnych przewodników metalicznych połączonych na jednym końcu, gdzie zachodzi zjawisko Seebecka.

Wytworzona różnica temperatur pomiędzy połączonym złączem (zwanym gorącym końcem) a wolnym końcem (zimnym końcem) prowadzi do generacji siły elektromotorycznej (SEM), która jest proporcjonalna do różnicy temperatur. Takie właściwości umożliwiają termoparze dokonywanie niezawodnych pomiarów temperatury w szerokim zakresie.

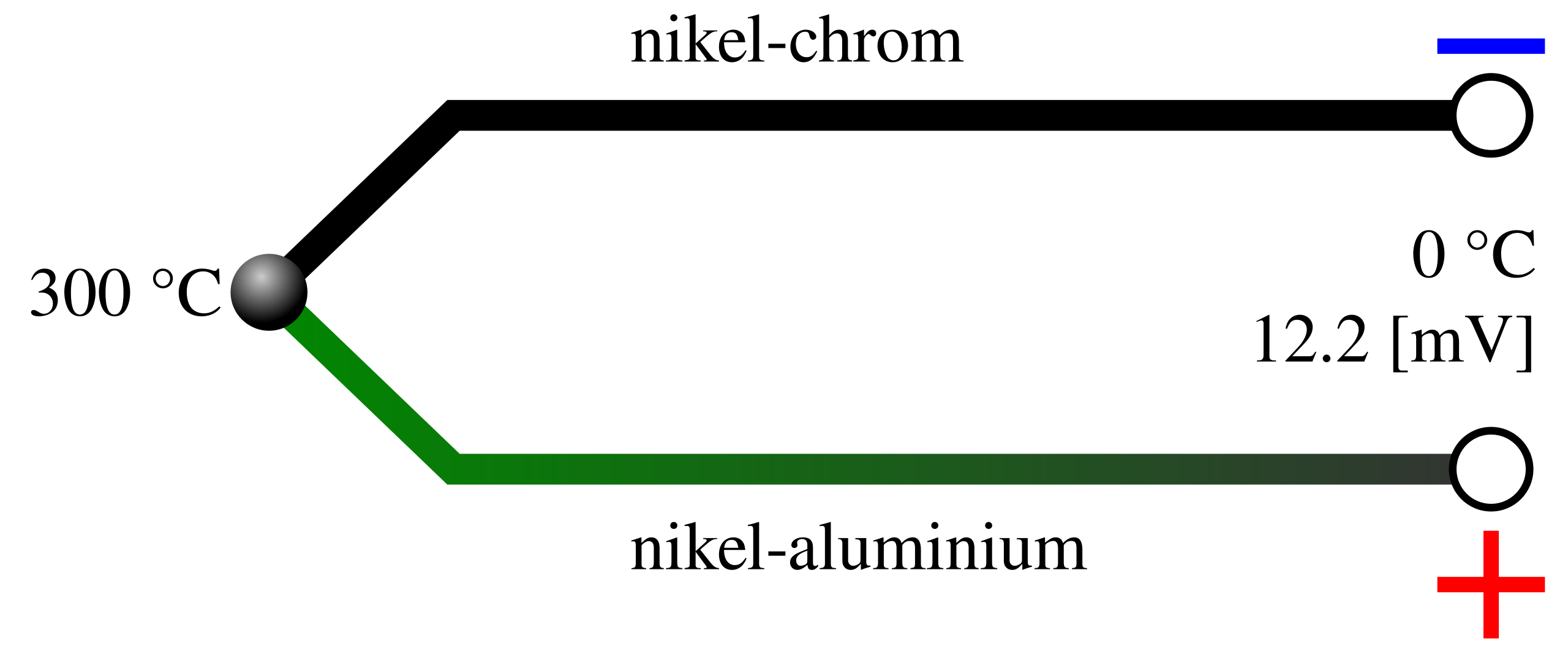

Działanie termopary

Podstawowa zasada działania termopary opiera się na mierzeniu napięcia generowanego w wyniku różnicy temperatur na jej złączach. Aby termopara działała, punkt styku przewodników musi być ogrzany, a na drugim końcu musi panować chłód. To zjawisko fizyczne jest wykorzystywane do precyzyjnego określenia temperatury w miejscach trudno dostępnych i ekstremalnych warunkach, gdzie inne metody mogą zawodzić choćby z racji bardzo wysokich ciśnień i temperatur.

Dzięki swojej prostej konstrukcji i zasadzie działania termopara stała się podstawowym narzędziem w przemyśle, a jej uniwersalność pozwala na zastosowanie w wielu dziedzinach, takich jak przemysł lotniczy, chemiczny, motoryzacyjny czy inżynieria procesowa.

Zastosowanie termopar w różnych branżach

Termopara, ze względu na swoje unikalne właściwości, znalazła szerokie zastosowanie w różnych branżach przemysłowych. W przemyśle spożywczym termopary są niezastąpione w monitorowaniu i kontrolowaniu temperatury w procesach przetwarzania żywności, takich jak pieczenie. Zapewniają one precyzyjne pomiary, które są kluczowe dla zachowania jakości i bezpieczeństwa produktów spożywczych.

Dzięki swojej odporności na ekstremalne warunki, termopara znajduje również zastosowanie w produkcji materiałów termoplastycznych, gdzie dokładne pomiary temperatury są kluczowe dla uzyskania właściwej konsystencji i właściwości mechanicznych produktów końcowych.

Kontrola parametrów pracy linii produkcyjnej

Innym obszarem, w którym termopara cieszy się uznaniem, jest przemysł chemiczny. Tu jej uniwersalność pozwala na pomiary temperatury w różnorodnych procesach, od reakcji chemicznych po destylację, umożliwiając tym samym optymalizację procesów i zwiększenie efektywności produkcji. W inżynierii procesowej termopary są używane do monitorowania i regulacji systemów grzewczych, co przyczynia się do utrzymania odpowiednich warunków termicznych.

Zastosowanie termopary w wielu odmiennych gałęziach przemysłu pokazuje, jak wszechstronnym i niezawodnym narzędziem może być przy precyzyjnych pomiarach temperatury, co znacząco wpływa na efektywność i bezpieczeństwo operacji przemysłowych.

Różnorodność osłon termometrycznych

Różnorodność osłon termometrycznych stosowanych w połączeniu z termoparami jest kluczowa dla precyzyjnych i trwałych pomiarów temperatury, szczególnie w wymagających warunkach przemysłowych. Osłony termometryczne pełnią funkcję ochronną, zabezpieczając termopary przed szkodliwym działaniem chemikaliów, wysokimi temperaturami, ciśnieniem czy korozją, które mogą występować w intensywnym środowisku produkcyjnym.

W zależności od materiału, z jakiego są wykonane, osłony te mogą znacząco wpłynąć na dokładność odczytów, izolując czujnik i minimalizując wpływ zewnętrznych warunków na pomiary. Dobór odpowiedniej osłony pozwala na utrzymanie integralności termopary, co jest kluczowe dla uzyskania wiarygodnych wyników.

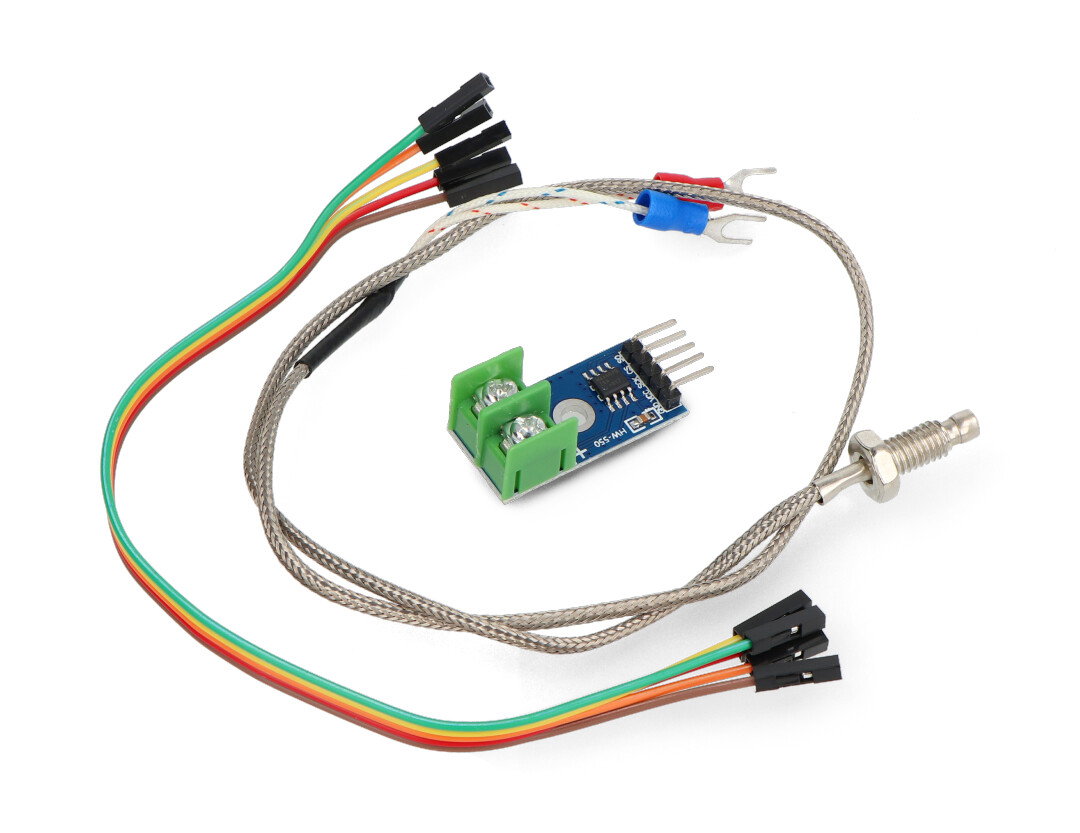

Termopara w gwintowanej obudowie + układ elektroniczny do jej obsługi

Niektóre z powszechnie wykorzystywanych materiałów na osłony termometryczne obejmują stal nierdzewną, ceramikę czy specjalne stopy odporne na wysokie temperatury. Każdy z tych materiałów ma swoje unikalne właściwości, które mogą być dostosowane do specyficznych wymagań pomiarowych różnych branż.

W procesach o wysokim ryzyku chemicznym czy w miejscach o skrajnych temperaturach, odpowiednia osłona nie tylko przedłuża żywotność termopary, ale także zapewnia bezpieczeństwo operacji, na przykład zapewniając szczelność. Dlatego wybór właściwej osłony termometrycznej jest nieodzownym elementem efektywnego wykorzystania termopar w różnorodnych aplikacjach przemysłowych, gdzie trwałość i precyzja pomiarów mają nadrzędne znaczenie.

Rodzaje termopar i ich topologie

Różnorodność typów i topologii termopar jest kluczowym aspektem ich wszechstronności w pomiarach temperatury. Każda termopara składa się z dwóch przewodników metalicznych, które mogą być wykonane z różnych materiałów, co wpływa na zakres i precyzję pomiarów. Wyróżnia się kilka głównych rodzajów termopar, w tym:

• Termopara typu K (chromel-alumel) – najbardziej popularna, stosowana w szerokim zakresie temperatur.
• Termopara typu J (żelazo-konstantan) – używana w umiarkowanych temperaturach.
• Termopara typu T (miedź-konstantan) – idealna do niskich temperatur.
• Termopary z metali szlachetnych, takie jak typ S (platyna-rody) – przeznaczone do ekstremalnie wysokich temperatur.

Innym istotnym elementem są złącza i przewody przedłużeniowe, które umożliwiają doprowadzenie sygnału pomiarowego z miejsca pomiaru do urządzenia rejestrującego. Izolacja przewodów ma duże znaczenie, gdyż wpływa na stabilność i dokładność pomiarów, szczególnie w trudnych warunkach przemysłowych.

Termopary K, J i T są mniej kosztowne i szeroko stosowane, jednak w specyficznych aplikacjach wymagających stabilności i odporności na wysokie temperatury, preferuje się metale szlachetne. Dzięki różnym rodzajom termopary pozostają nieodzownym narzędziem w szerokim spektrum zastosowań przemysłowych, zapewniając efektywność i bezpieczeństwo procesów.

Wadą wszystkich termopar jest stosunkowo niskie napięcie, jakie generują. Przetwarzanie sygnałów o wartości kilku czy kilkunastu miliwoltów nie jest zadaniem łatwym i wymaga wysokiej dokładności. Dlatego na rynku pojawiły się specjalizowane układy scalone, dedykowane od razu do współpracy z jedną z wyżej wymienionych termopar, które dają na swoim wyjściu wzmocnione napięcie lub - częściej - cyfrową informację o wartości temperatury.
