Wykorzystanie silników wyciągniętych z zabawek


Shezza

Pomocna odpowiedź

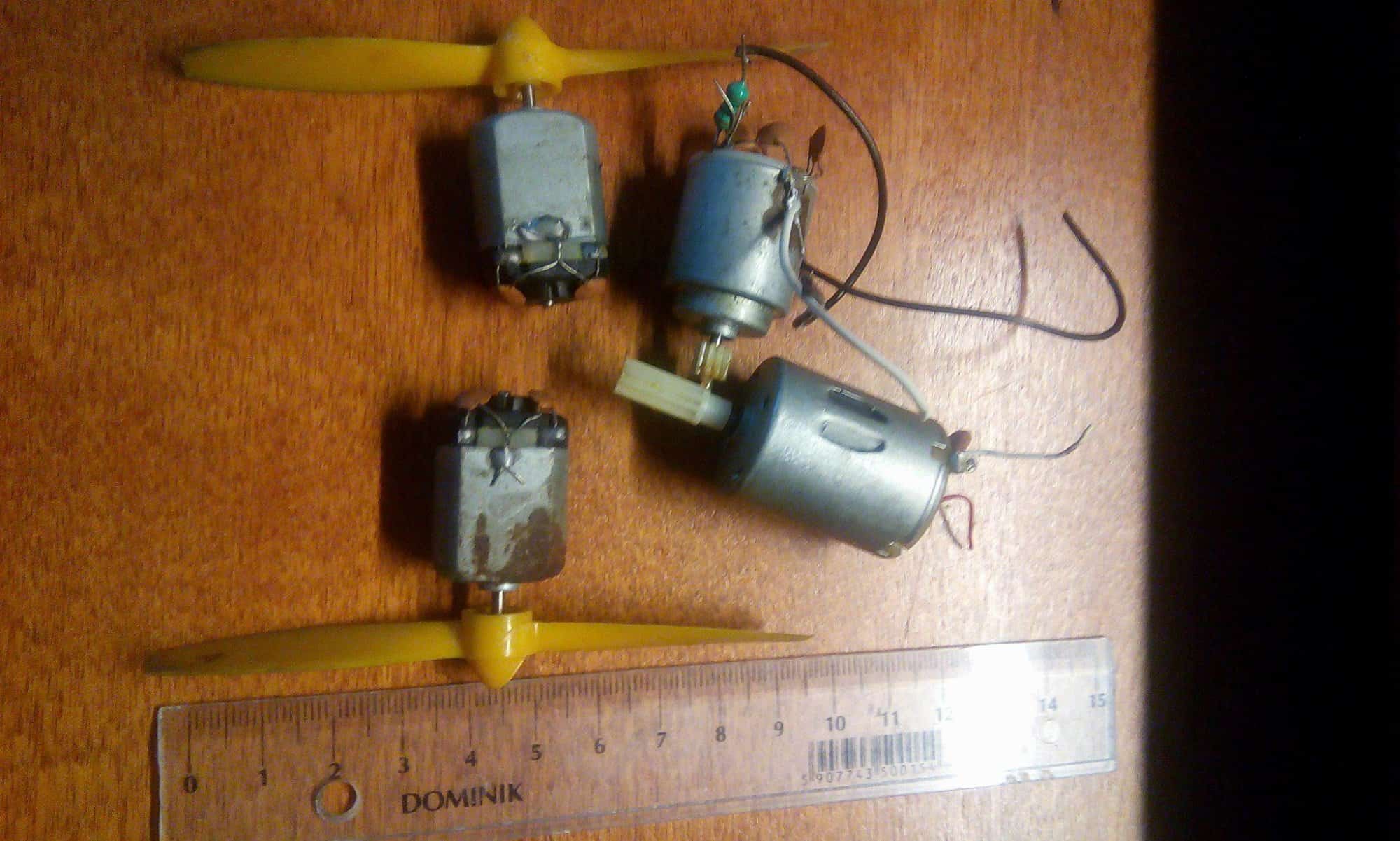

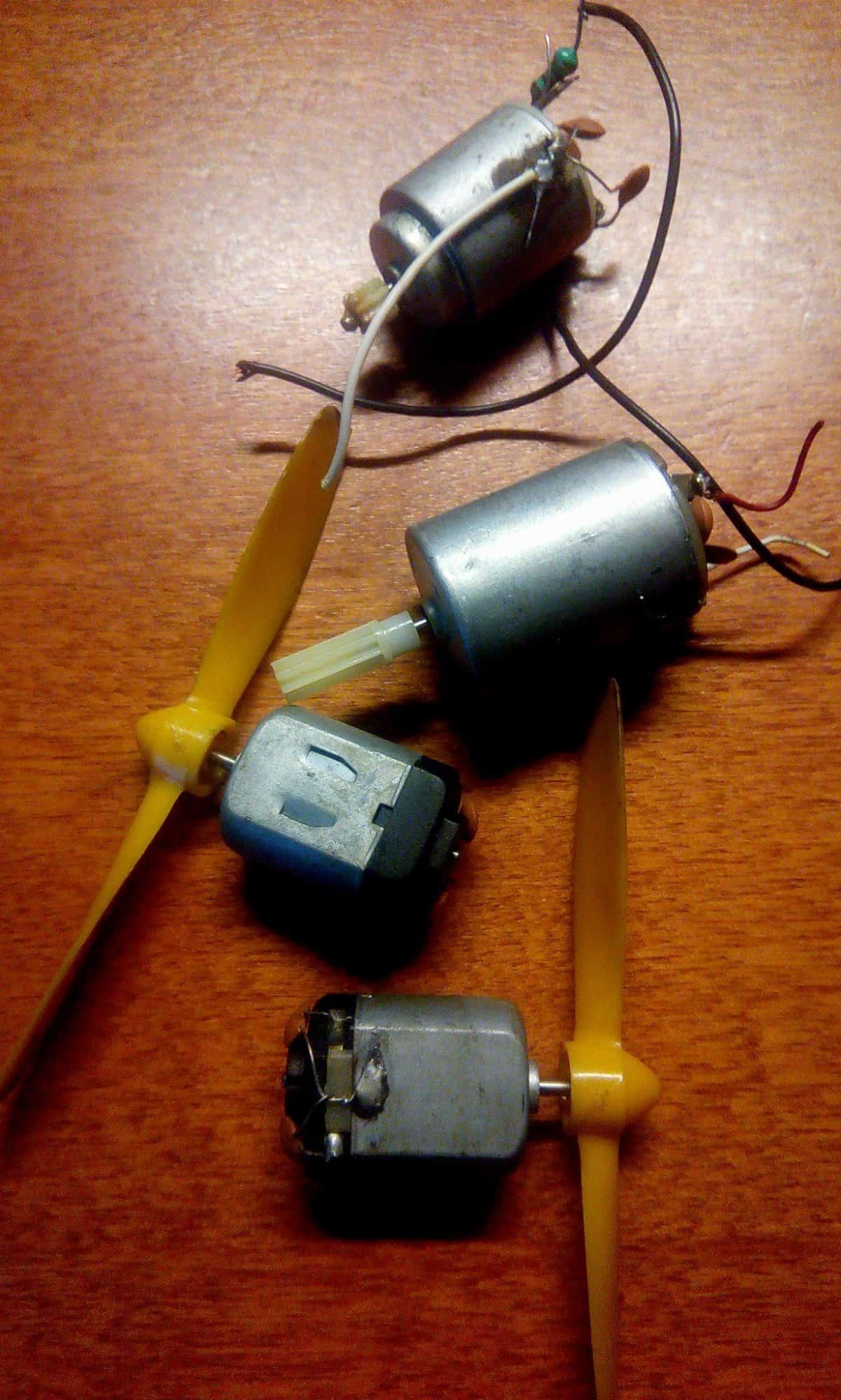

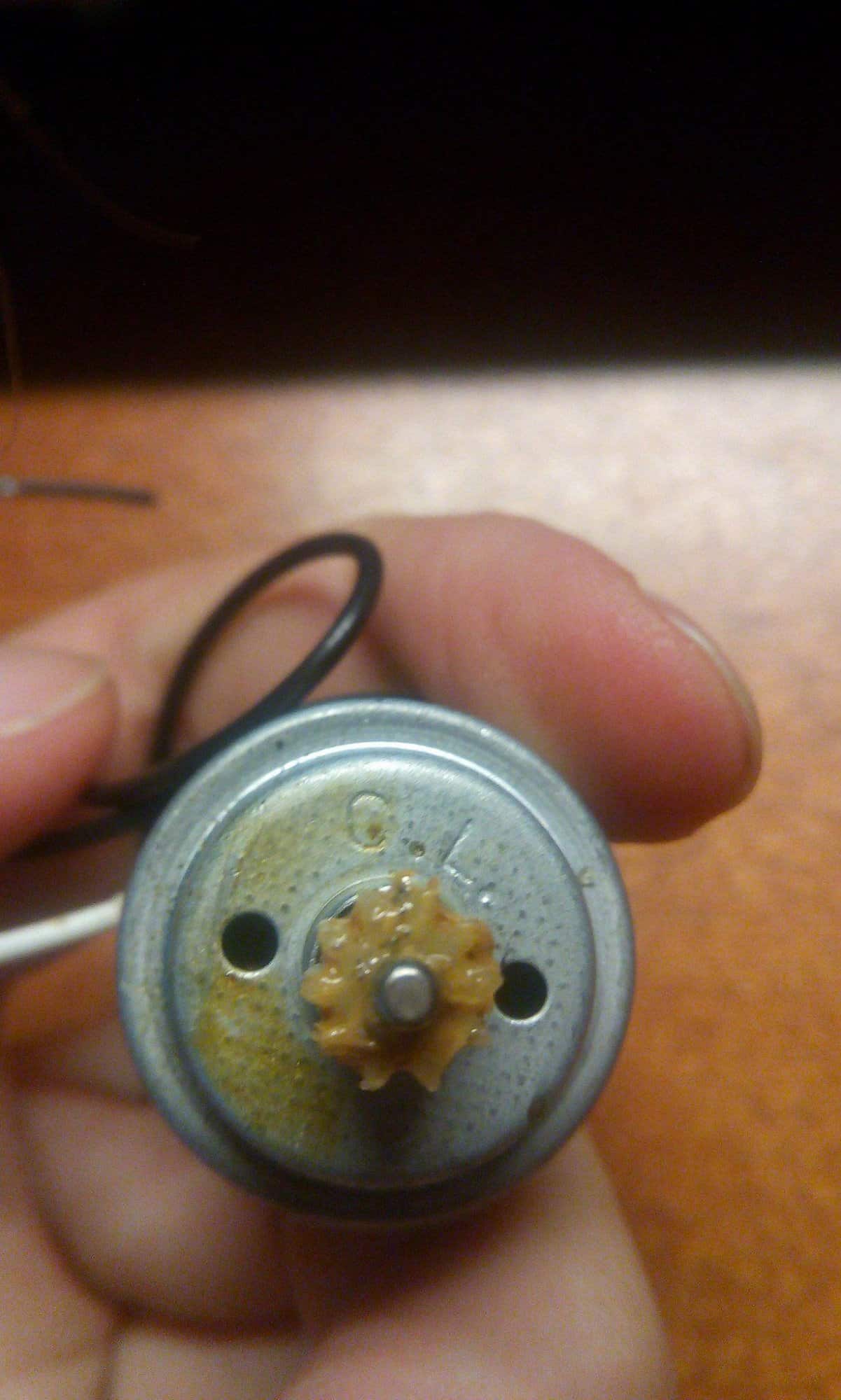

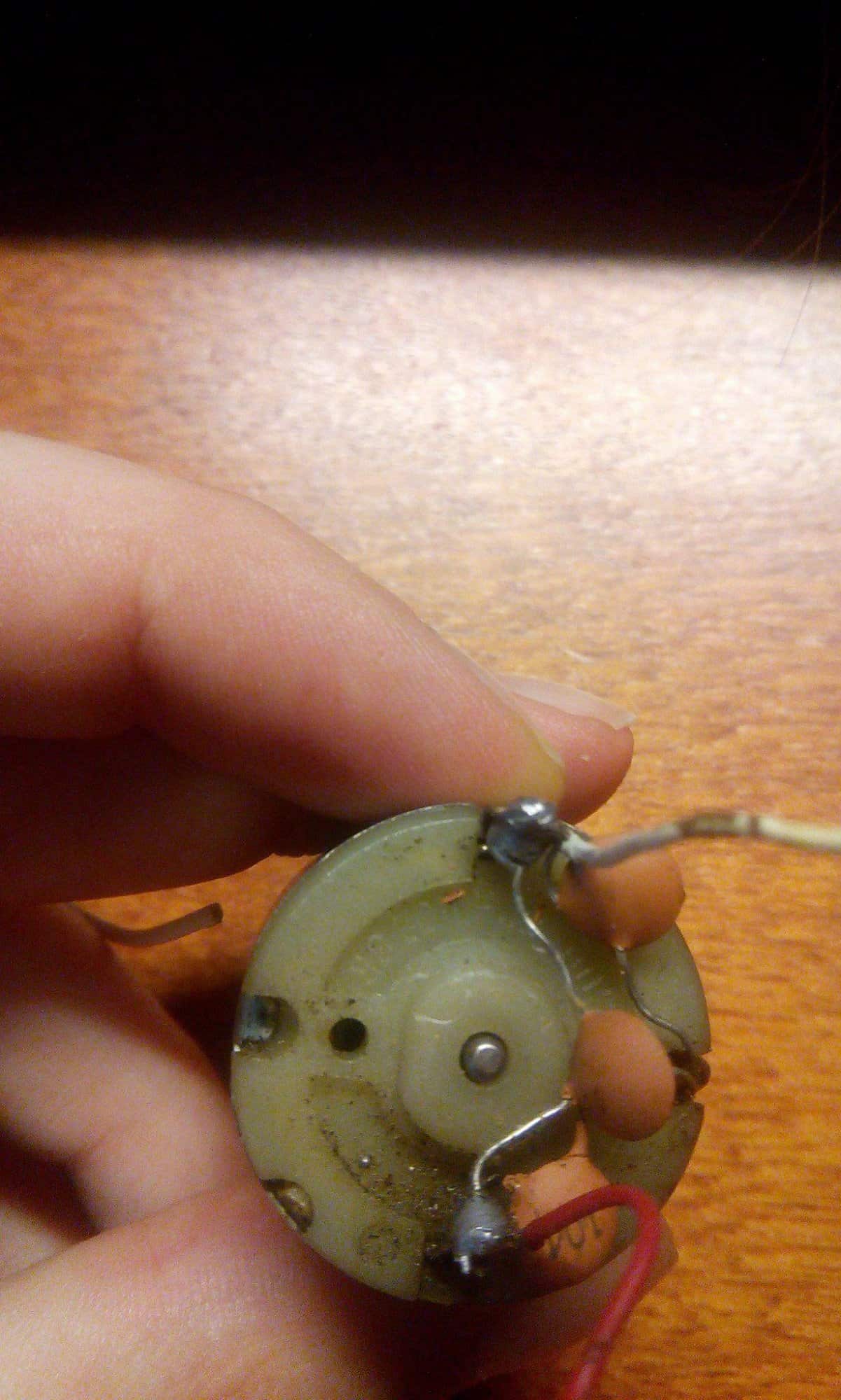

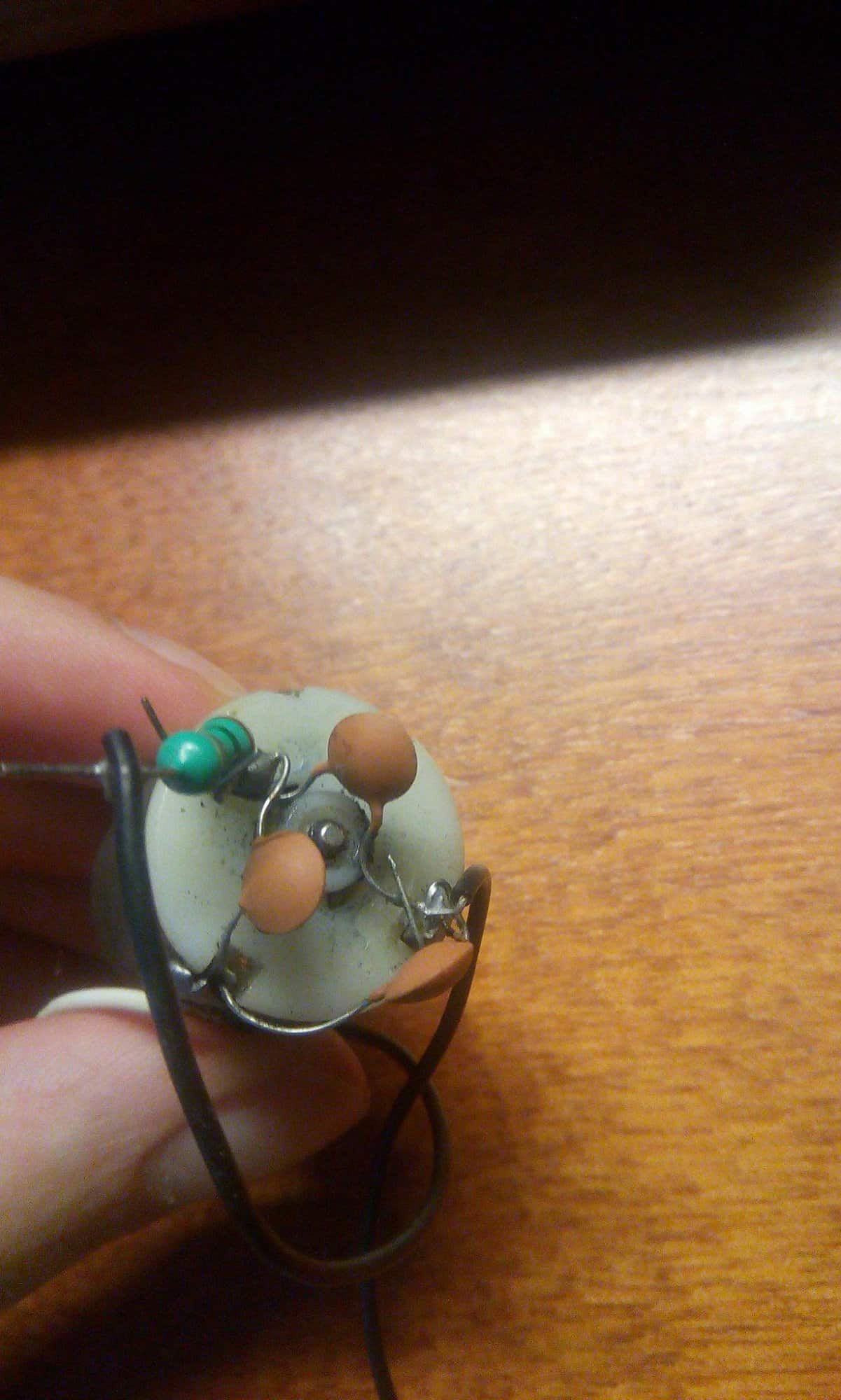

Zacznę od tego, że jestem zielona w tym temacie, dlatego proszę o wyrozumiałość :) Mam spory asortyment silniczków z zabawek i nie wiem, jakie mają parametry. Zamierzałam zbudować światłoluba, a że nie posiadam mikroserw postanowiłam użyć do tego celu owych silniczków. Czy jest to możliwe i jeśli tak, to które z mojej kolekcji nadawałyby się do tego celu? Na silniczkach nie ma żadnych oznaczeń. Na największym jest jedynie napis SUNTECH MOTOR






Link do komentarza
Share on other sites

@Shezza , witam na forum!

Temat dość popularny, każdy kiedyś próbował wykorzystać silniki z zabawek. Niestety najczęściej tylko producent wie co tam siedzi i nie znajdziesz nigdzie dokładnych informacji dotyczących tych napędów. Tak czy inaczej same silniki to za mało - bez przekładni wiele nie zdziałasz. Pytanie teraz czy chcesz samemu budować przekładnię czy wolisz wydać ~30 zł i kupić gotowe napędy? Jeśli zdecydujesz się na budowę przekładni to pomocny może być ten artykuł: Jak zrobić przekładnię do robota?

Link do komentarza
Share on other sites

Cześć,

Wydaje mi się, że jeśli chcesz zbudować naprawdę prostego robota to możesz wykorzystać te silniki.
Nie będzie to mistrzostwo świata ale przecież nie o to chodzi 🙂

Jeśli ma to być światłolub, to będzie musiał skręcać, wiec musisz wykorzystać dwa identyczne silniczki.
Proponuję użyć tych silników z śmigłami, obciąć śmigła (zostawiając środkowy bęben) i wyszlifować miejsca obcięcia. Następnie w swoim robocie przymocować swobodnie obracające się koła, a silniki umocować tak, aby te bębny (środki od śmigieł) napędzały pośrednio koła, dociskając je od góry. I w ten sposób zbudujesz najprostszą przekładnię.

Sterować silnikami można regulując napięciem. Trzeba tylko wpierw sprawdzić czy np. napięcie 5V wgl je ruszy.. I uważać żeby nie spalić silniczka podczas tych prób.. albo płytki

pozdrawiam

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Albo nawet jeszcze bardziej, to znaczy radzę skorzystać z małej średnicy samej stalowej osi silnika. Najpierw klecisz "płytę podłogową" czyli coś płaskiego z dwoma niezleżnie obracanymi kołami i trzecim punktem podparcia w formie np. pokrywki od dezodorantu w sprayu przyklejonej pod spodem. Ważne, by koła miały sporą średnicę (4-8cm) i obwód z gumy. Szczytem marzeń byłyby kółka z gładkimi (łysymi) oponkami:

https://botland.com.pl/kola-pololu/242-kola-pololu-60x8mm-biale.html

 Na górnej stronie podwozia mocujesz wtedy silniki tak, by oś była dociskana bezpośrednio do opony. Masz wtedy przełożenie kilkadziesiąt do jednego co w zupełności wystarczy do poruszenia nawet sporego robocika. Przekładnia jest cierna, więc ważne jest by montaż silników nie był sztywny a raczej podatny, by dopasowywały się do nierówności obwodu koła/opony. No  dalej to już tylko trochę elektroniki i gotowe 🙂

Wrzuć jakiś rysunek gdy już zastanowisz się jak chcesz to zrobić, np. rzut z boku i z góry. To zwykle wiele wyjaśnia.

Same silniki tego typu (szczotkowe DC) mają za mały moment i za duże obroty by można było na ich osiach bezpośrednio osadzić jakieś koła. Widziałem też rozwiązania w których silnik był zamocowany do podłoża i podwozia pod sporym kątem, tak by to koniec jego osi dotykał podłogi i był napędem robocika. Dzięki małej srednicy takiego "koła" napędowego także uzyskujesz sesnownie małą prędkość postępową, ale tarcie stali o podłoże jest słabe i siły napędzające nie są duże. No i "kółko" o średnicy 2mm ławo wpada w szczeliny między klepkami 😞

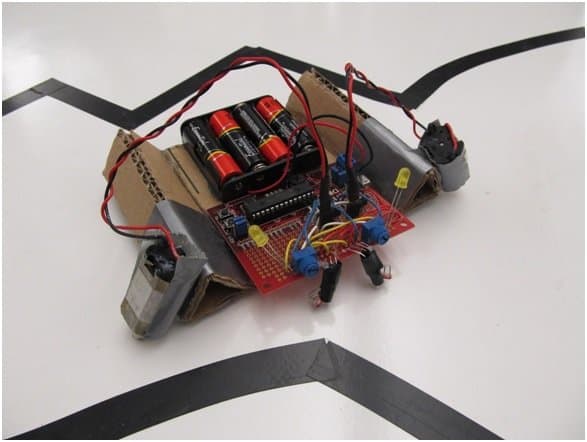

Coś takiego jak robot z 25 sekundy filmu:



  • Lubię! 1
Link do komentarza
Share on other sites

marek1707 uprzedził mnie, kiedy szukałem zdjęć, więc nie będę się rozpisywać, tylko podrzucę foto:


Zamiast przekładni, w "moich czasach" widywało się opony zrobione ze zwykłej gumki do ścierania. Trzeba było ją ukształtować w stożek i nadziać/nakleić na wał silnika. Bardzo mała średnica dawała wystarczający moment obrotowy, żeby ruszyć takiego małego robota.

Przed rozkwitem Botlandu i innych tego typu sklepów, osobiście korzystałem z części Lego Technics - miałem całe kartony 🙂 Wystarczy tylko pokombinować z taką częścią:

lego-technic-axle-pin-with-friction-ridges-lengthwise-light-bluish-gray.thumb.jpg.a00ec0026c356d8815566c852f108f93.jpg

Czasem może się zdarzyć, że średnica wału silnika niemal idealnie pasuje w otwór powyższego adaptera. Można się nawet pokusić o klej na gorąco albo Kropelkę nalaną do środka. Oczywiście im ciaśniejsze pasowanie, tym dłużej to pochodzi. Dorobić kompatybilne z lego mocowanie i przekładnie oraz resztę napędu można zrobić w prosty sposób z klocków.

  • Lubię! 1
Link do komentarza
Share on other sites

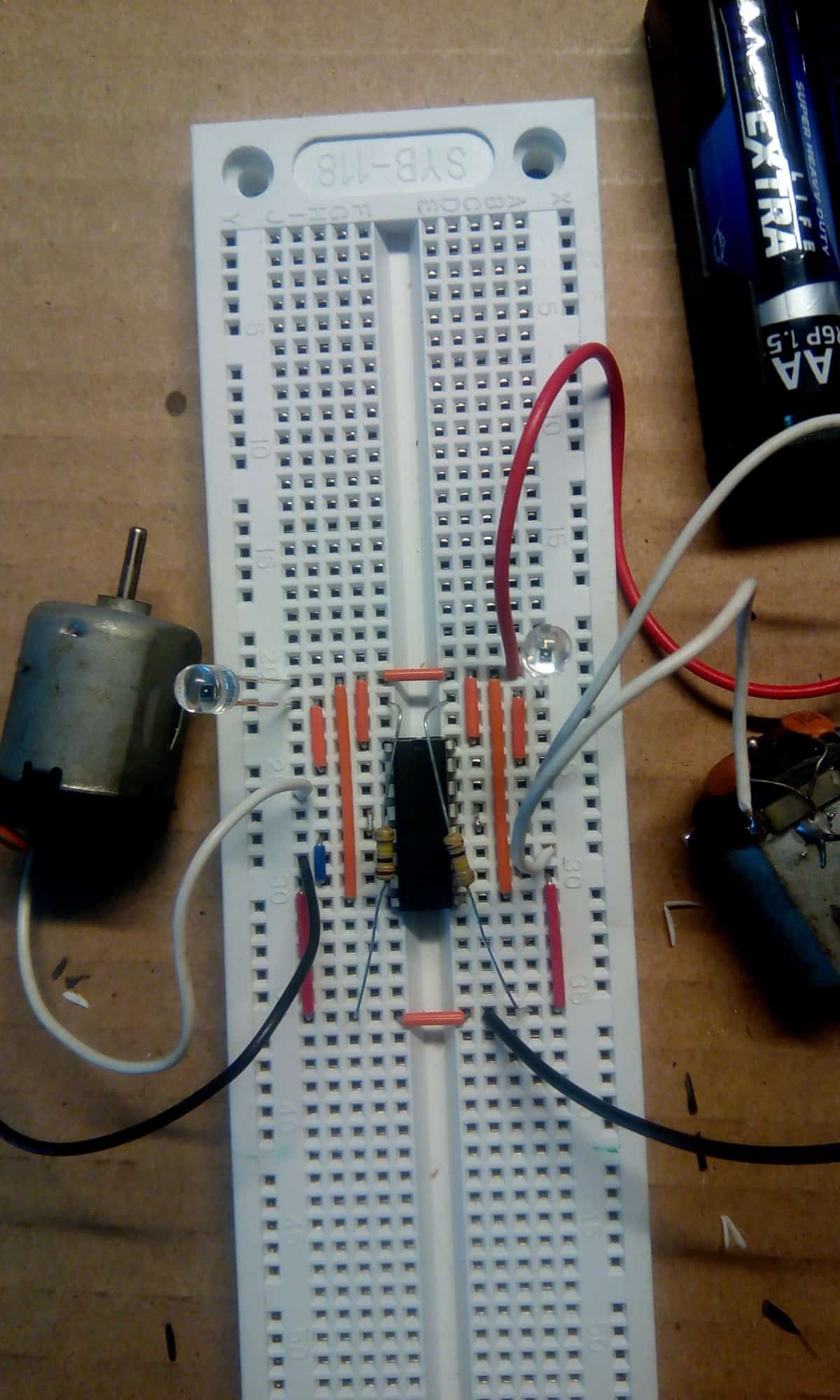

Poskładałam to do kupy na płytce stykowej, bo nie wiedziałam, czy w ogóle ruszy. No i ruszył jeden silnik a potem wszystko padło i nie mogę tego znowu ożywić. Zastanawiam się, czy nie zepsułam układu przy wyciąganiu go z płytki, bo kilka razy wygięły mi się wyprowadzenia.
