Uszkodzony amperomierz?

[TomekBartosz]

Hej wykonuje kurs FORBOT elektronika podstawy cześć 3 (prawa Ohma)

wykonuje na plytce elektrycznej układ pokazany w pierwszym ćwiczeniu (bateria 9V, rezystor 10kOhm)

chciałem zmierzyć natężenie (A) wgłd. podłączając wszystko jak w schemacie. I tutaj miernik pokazuje mi jakieś głupoty:

Na zakresie 20mA pokazuje mi 1 (bez przecinków itp po prostu jeden) a wdłg kursu powinien pokazać 0,9mA

na zakresie 2000mikro (jedno ustawienie wyżej) pokazuje mi 999/998



Wybaczcie może to glupie pytanie ale jestem totalnie zielony a chciałem sie nauczyć, pozdrawiam. Miernik mam dokładnie taki sam jak pokazany w kursach

Dodam że zmierzyłem opor rezystora i zgadza sie wartość z tą opisaną kreskami (10kOhm) i bateria posiada 9,7V (dostarczona razem z zestawem do kursu)

CZy muszę kupić nowy miernik czy może wykonuje jakiś błąd związany z pomiarem ?

[Treker (Damian Szymański)]

@TomekBartosz witam na forum 🙂 Pokaż zdjęcie swojego układu i zaznacz na nim jak i gdzie przykładasz miernik.

[TomekBartosz]

Dzięki za szybką odp. zdjęcia wstawię wieczorem. pzdr.

[TomekBartosz]

Okej jeden nie pokazuje może coś źle podłączałem ale wdłg. mnie i kursu wynik jest niepoprawny :(  (rezystor 9,94kOhm , Bateria 9,7V wartości zmierzone)

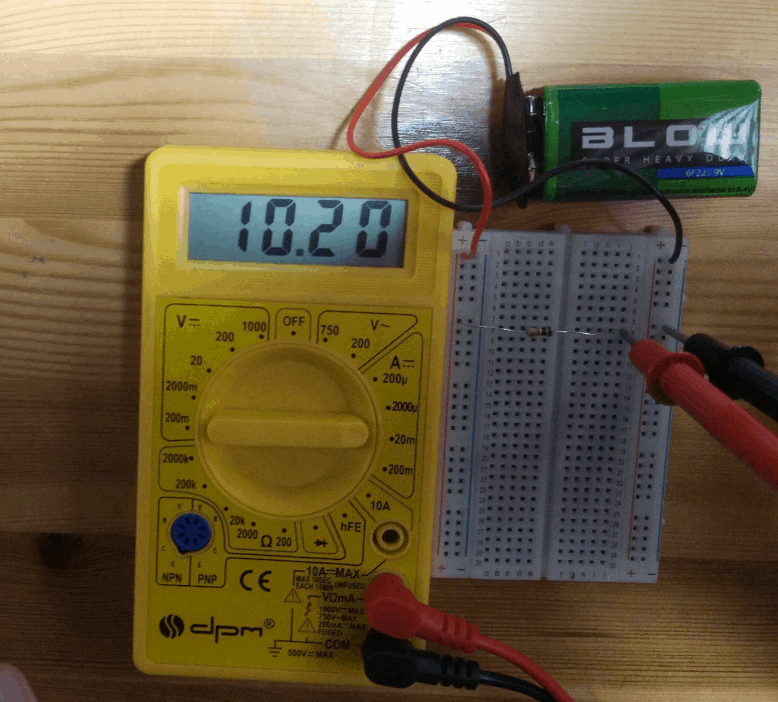

zdjęcie:



[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

A co się stanie, jeśli czerwony kabelek (+) z baterii podłączysz tam gdzie powinien być podłączony (tzn. do dziurki oznaczonej "+")? Bo na razie jeden koniec rezystora wisi w powietrzu...

[TomekBartosz]

Kabelek plus jest podpięty do minusowej szyny tak samo jak nożka rezystora ... Jeżeli ma to znaczenie mogę to zmienić Ale nie sądzę ...

Edytowano Maj 17, 2019 przez TomekBartosz

[Gieneq]

Może spróbuj połączyć multimetr tak jak na rysunkach z kursu. Jedną sondę przytknij do nóżki rezystora, drugą do rozizolowanej części kabelka baterii. Sondy miernika mogą słabo dotykać blaszek w płytce stykowej w sposób jaki jest na zdjęciu.

[Treker (Damian Szymański)]

Pisałeś, że miernik wskazuje "1", a na Twoim zdjęciu jest 10,2 mA, więc opis problemu nie zgadza się ze zdjęciem. Która wersja jest "prawdziwsza"?

[TomekBartosz]

Aktualnie takie jest wskazanie, moze wtedy coś źle podlaczylem, jednak to wskazanie jest krotnie za duże ?

[Treker (Damian Szymański)]

No tak, coś jest podejrzane, a jakie wartości pokazuje Ci teraz na innych zakresach?

[TomekBartosz]

200mikro = 1 .

2000mikro = 998

20mili = 15,6 (wiem że inna wartość jak poprzednio ...)

200mili = 54,9

Na multimetrze przestawiam zakresy w momencie kiedy NIE dokonuje pomiaru. Wartosc na zakresie 20m się zmieniła mimo tego że układ został taki sam i rezystor jest ten sam. Dodatkowo każdy zakres pokazuje jakieś wartości z tyłka. Dlatego obawiam popsuty multimetr. Dodam że volty i ohmy mierzy dobrze.

Dzięki za odpowiedzi wszystkim 🙂

[Electron]

Te mierniki w zestawach są najtańsze i najprostsze.  Mój pierwszy tani miernik też był popsuty.  Ceny porządnych mierników zaczynają się od 100zł w górę.

Rezystancję można policzyć gdy znamy napięcie i prąd dzięki prawu Ohma😏

[kayhoo]

Mój mierzy też wszystko oprócz pomiarów związanych z amperażem obawiam się że będziesz musiał kupić nowy miernik

[Electron]

Dobry miernik to podstawowy przyrząd w warsztacie elektronika. Poradnik dotyczący wyboru miernika.

[Treker (Damian Szymański)]

@TomekBartosz chyba faktycznie Twój miernik jest uszkodzony (i to dość specyficznie). Nie pamiętam, aby ktokolwiek miał jeszcze u nas taki problem z tym miernikiem. Zgłoś reklamację w Botlandzie (napisz na adres: reklamacje@botland.com.pl) na pewno pomogą i szybko go wymienią 🙂

Proste mierniki są bardzo dobre na początek. Nie są przeładowane zbędnymi funkcjami i są proste w obsłudze. W ostateczności lepiej uszkodzić już taki miernik, niż coś sporo droższego. Ja cenię sobie ogólnie prostotę tego miernika i sam jeszcze często po niego sięgam. Zwyczajnie trafił się tutaj uszkodzony egzemplarz, nie zrzucałbym winy ogólnie na ten model multimetru.

1 godzinę temu, kayhoo napisał:

Mój mierzy też wszystko oprócz pomiarów związanych z amperażem

@kayhoo jeśli Twój miernik nie radzi sobie z pomiarem prądu to znaczy, że masz przepalony bezpiecznik. Możesz dokupić odpowiedni element za kilka groszy i go wymienić (bez lutowania). Bezpieczniki tego typu dostaniesz w praktycznie każdym sklepie z elementami elektronicznymi (poszukaj lokalnie, jeśli nie chcesz zamawiać z internetu).
