Moj pierwszy robot - Robi

[Zuk]

robot na kablu to kiepski pomysł - ponieważ kabel COM ma ograniczoną długość

EUREKA 😉

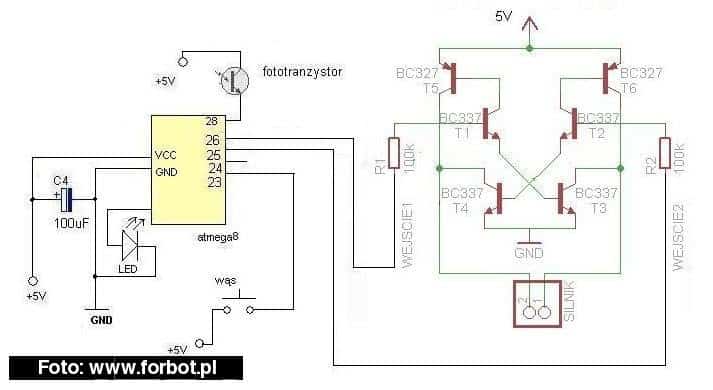

Nie wiem co chcesz uzyskać stosując fototranzystor ale tak się tego na pewno nie robi.

Poza tym brakuje wyprowadzeń do wąsów.

Ogólnie brakuje wyprowadzeń np zasilających.

Proponuję przy projektowaniu elektroniki skorzystać z jakichś do tego celu napisanych programów.

Najlepiej orzełek (Eagle).

[pi1er]

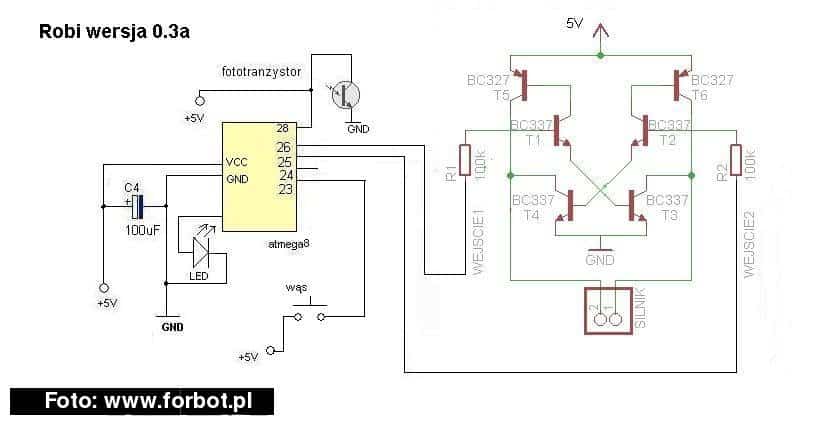

Poprawiony schemat, jednak dziwnie wygląda mi ten wąs - tzn. jego podłączenie...

Jak atmega wykrywa kiedy przez fototranzystor idzie prąd skoro on od razu do ziemi idzie?

[KD93]

pi1er, nie tylko ja

Nie wiem co chcesz uzyskać stosując fototranzystor

. Co poprawiłeś? Zamieniłeś mostek scalony na tranzystorowy?

dziwnie wygląda mi ten wąs - tzn. jego podłączenie...

To jest jedyna rzecz podłączona na 100% dobrze według tego schematu (może jeszcze kondensator, tylko dlaczego elektrolit?).

Jak chcesz zrobić robota omijającego przwszkody przy pomocy wąsów to pogadaj z czołgiem, on zbudował prostego robota "Odbijadło", albo Le_Cheque, ale jego "Wall-i" to już wyższa szkoła jazdy jak na twoje umiejętnośći.

[pi1er]

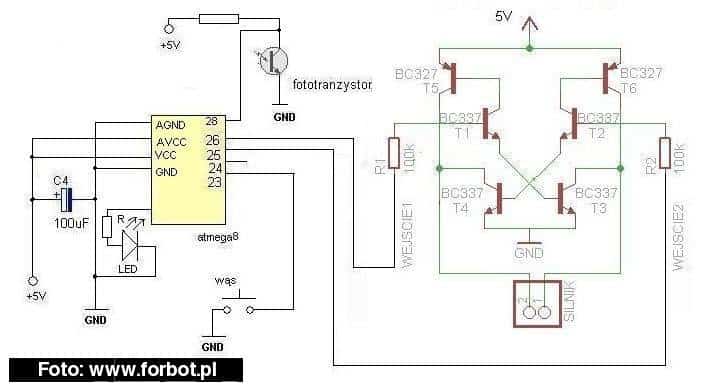

Tzn. ze zasilenie pod ATMEGA też jest źle poprowadzone? Dioda wychodząca też?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Bobby]

Nie ogarniam zupełnie podpięcia tego fototranzystora : o. Przecież on nic nie robi, zgodnie z tym schematem pin adc jest podpięty na stałe do vcc.

[mskojon]

Wąs też jest źle podpięty, powinien być do masy.

Dodaj rezystor szeregowo z diodą i poszukaj jak powinien być podpięty fototranzystor.

[KD93]

Wąs też jest źle podpięty, powinien być do masy.

Kurde, nawet tego nie zauwazyłem. Wniosek: nic nie masz dobrze podpięte.

I wytłumacz nam tą zagadkę: do czego ma służyć ten fototranzystor ?!?

[pi1er]

Wybaczcie, szukam tego podpięcia tranzystora i coś mam szczęście trafiać na błędne schematy.

To podłączenie (schemat) dał mi pan google-images...

Edit: Fototranzystor ma sprawdzać czy zapalone jest światło - jeżeli tak - gasi standardowo palącą się diodę superjasną. Jeżeli światło gaśnie - zapala ponownie diodę.

Mogłem jednak użyć fotorezystora...

Zasilanie atmega ciągle jest źle? 👹

[Bobby]

Nom, dodaj jeszcze 100nF ceramik (bipolarny).

[pi1er]

Nom, dodaj jeszcze 100nF ceramik (bipolarny).

Dać go zamiast tego 100uF?

[Bobby]

Nie, po prsotu dodaj. To 100uF będzie filtrowało większe zaniki napięcia, a 100nF szpilki.

[pi1er]

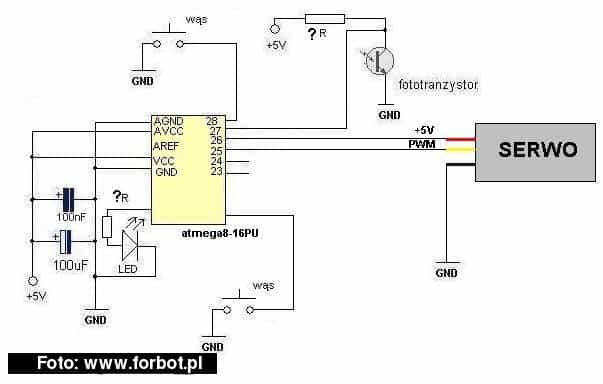

Nie, po prostu dodaj. To 100uF będzie filtrowało większe zaniki napięcia, a 100nF szpilki.

Dobrze?

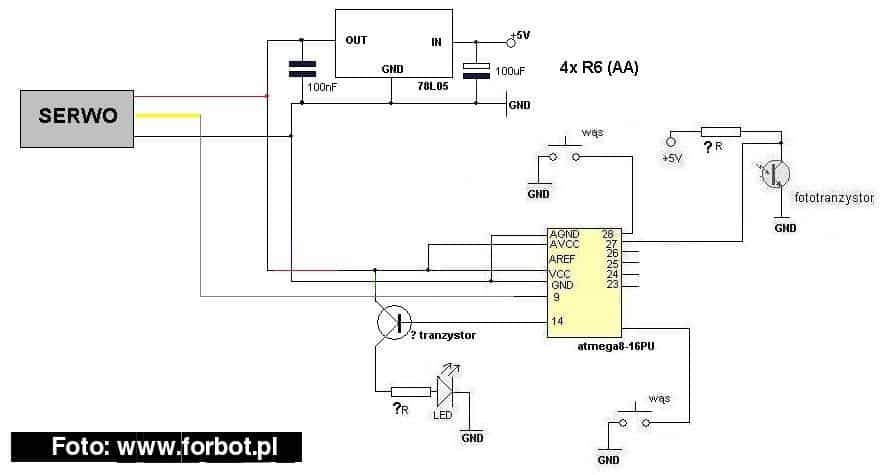

Zastanawiam się nad kilkoma rzeczami:
