      Port USB i bootloader w STM32f1C8T6 a Windows 10 i ARDUINO IDE

Kiedy po raz pierwszy wpadł mi w ręce  moduł STM32f1C8T6 byłem zachwycony.Nie wiedziałem, że ładowanie programu przez port USB do  STM32f1C8T6  jest niemożliwe bo jest kłopot z bootloaderem i sterownikami. Mój komputer ma Windows 10 i ten artykuł jest dedykowany do tych co mają ten sam system. Nie wiem jak to, co opisuję poniżej, stosuje się do wcześniejszych wersji Windows. Rozwiązanie problemu komunikacji poprzez port USB otwiera ogromne możliwości ot chociażby taniutka porządna karta A/D.  Cóż, zawsze trzeba szukać właściwych rozwiązań. Jedno rozwiązanie zostało zaprezentowane na blogu Forbota.

Ten wpis brał udział konkursie na najlepszy artykuł o elektronice lub programowaniu. Sprawdź wyniki oraz listę wszystkich prac »
Partnerem tej edycji konkursu (marzec 2020) był popularny producent obwodów drukowanych, firma PCBWay.

Czy jest proste? Nie. Dlatego poszukałem  rozwiązania i je znalazłem. Ale nim do tego doszło próbowałem  tworzenia rozwiązania opartego o program STM32CubeMX(doradził mi syn, który jest zawodowym programistą) ale dałem sobie spokój w momencie kiedy należało gdzieś coś dopisać, coś wyciąć. Chyba nie po to stworzono ten program by po wygenerowaniu odpowiednich plików coś dopisywać lub wycinać,przestawiać. Bez sensu. Pomyślałem, problem komunikacji kontroler STM32 - komputer via port USB wystąpił już dawno i dawno musiał zostać rozwiązany. Jest to prawda połowiczna bo w trakcie „życia” STM32 powstały co  najmniej dwa nowe systemy Windows i jak się okazuje problem mimo rozwiązania na daną chwilę może się pojawić ponownie przy kolejnej nowelizacji systemu. W Polsce spotkałem dwa artykuły poświęcone temu zagadnieniu. Jeden przytoczyłem powyżej i w gruncie rzeczy jest przedrukiem z jednego z pism poświęconych elektronice a drugi nie działa pod Windows 10 ale działa  pod wcześniejszymi wersjami Windows o czym  poinformował użytkowników  twórca kontrolerów STM32  STMicroelecronics  w pliku STSW-STM32102 . Społeczność programistów dostarczyła sterowniki i jak zapewniają programiści prace nad ulepszeniem sterowników trwają. Rozwiązanie jest proste i każdy może je zastosować u siebie.Pozbieranie wszystkich informacji potrzebnych i ich przetworzenie w moim przypadku trwało ponad tydzień.W ostatnich latach Arduino i STMicroelectronics(STM) postanowiły wspólnie   stworzyć platformę do obsługi 32 bitowych kontrolerów w środowisku Arduino.  Wymiernym efektem współpracy jest cała rodzina kontrolerów STM obsługiwanych przez Arduino. Najnowsza wersja Arduino IDE 1.8.11 jest już na tym etapie, że nie trzeba przy przypisywaniu portów wpisywać np.PC13 a tylko13 tak jak  to jest  dla ATmegi ale jeśli komuś zależy na pisaniu przysłowiowego PC13 to dla  kompilatora nie jest to problem. Programy napisane dla ATmegi kompilują się bez problemu dla STM32f1.Ponieważ artykuł ma być dla każdego to muszę zacząć od początku  czyli od instalacji Arduino IDE.                                                                                                                                                                                                                                                          Ściągamy   wersję Arduino IDE 1.8.11 lub nowszą i instalujemy. Następnie otwieramy Arduino i klikamy w zakładkę plik , następnie  klikamy w preferencje po czym klikamy w dodatkowe adresyURL do menadżera płytek, ukaże się okno dodatkowe adresy URL do menadżera płytek. Należy wpisać  trzy adresy

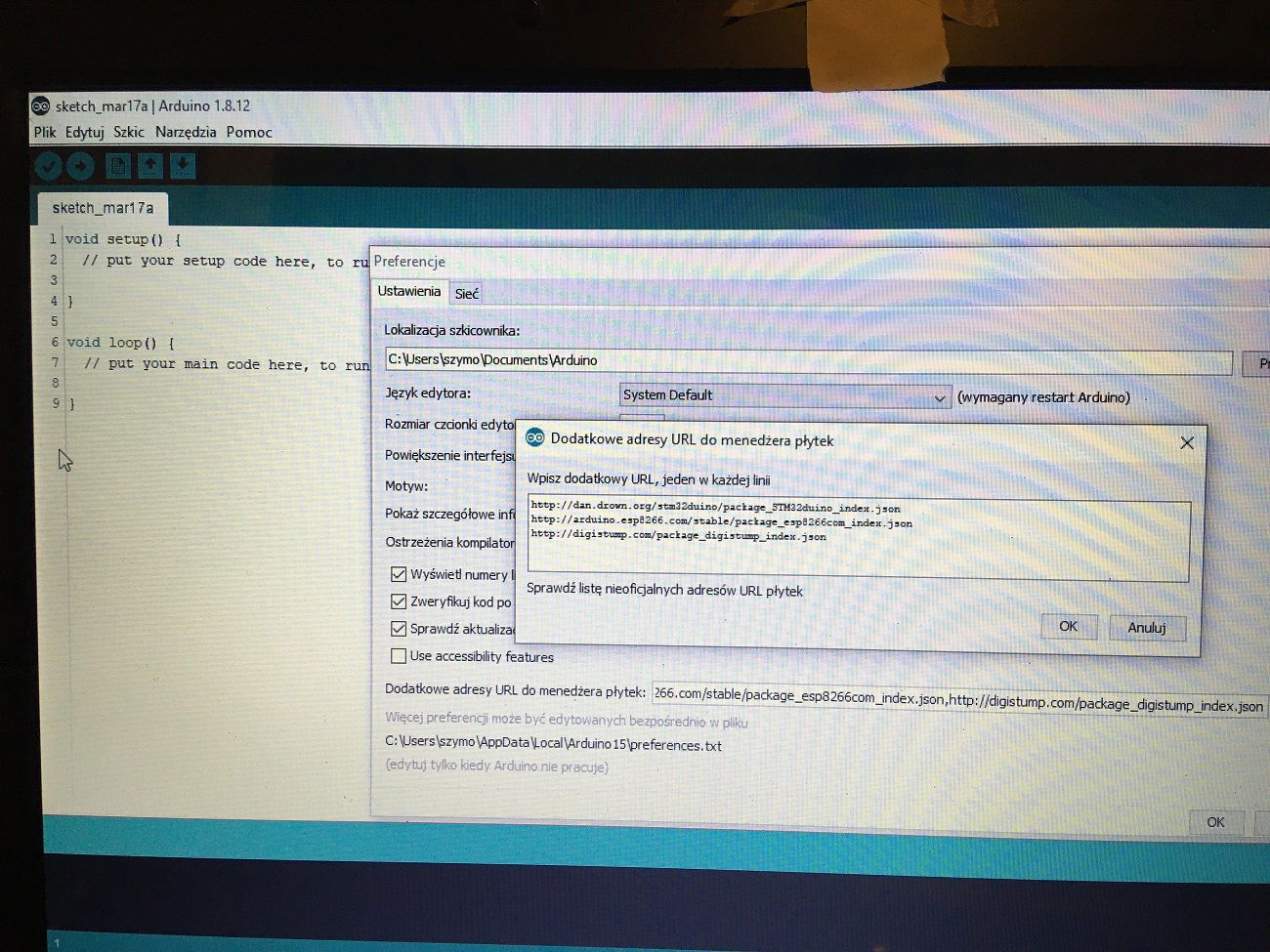

• http://dan.drown.org/stm32duino/package_STM32duino_index.json
• http://arduino.esp8266.com/stable/package_esp8266com_index.json
• http://digistump.com/package_digistump_index.json

 i klikamy OK  i OK.

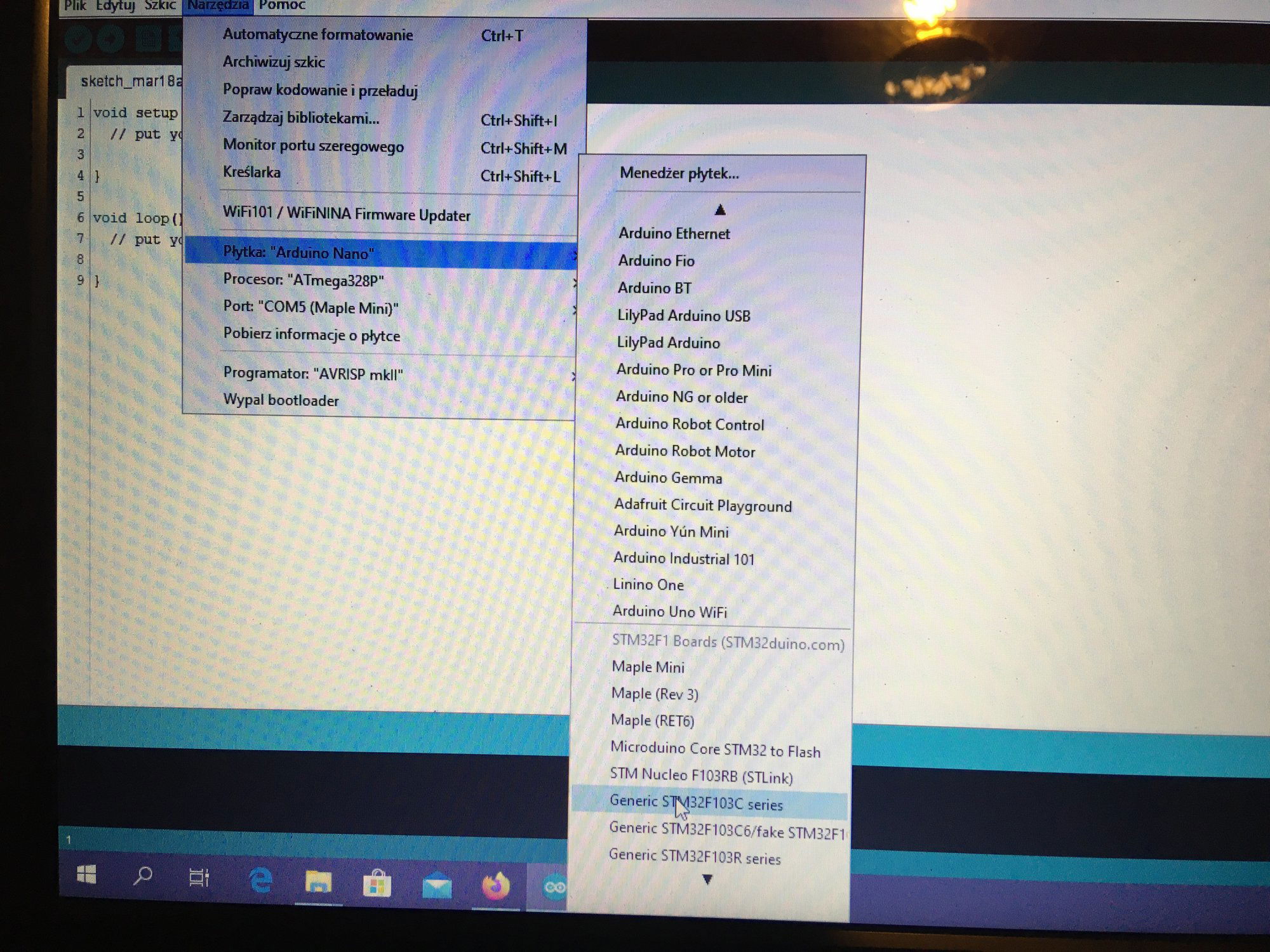

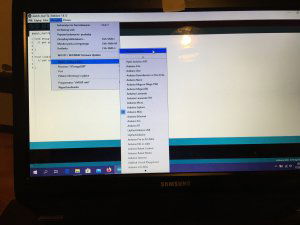

Następnie   przechodzimy do zakładki  Narzędzia -> Płytka -> Menedżer płytek .

W wyszukiwarce wpisujemy  stm32f1.W efekcie  wyświetli się wynik ,klikamy na niego  a następnie  klikamy Instaluj.Następnym krokiem jest zainstalowanie dodatkowych bibliotek,które są niezbędne to jest  Arduino SAM Boards i  Arduino SAMD Boards .Efektem powyższej instalacji będzie to,że w zakładce płytka pojawią się płytki STM.

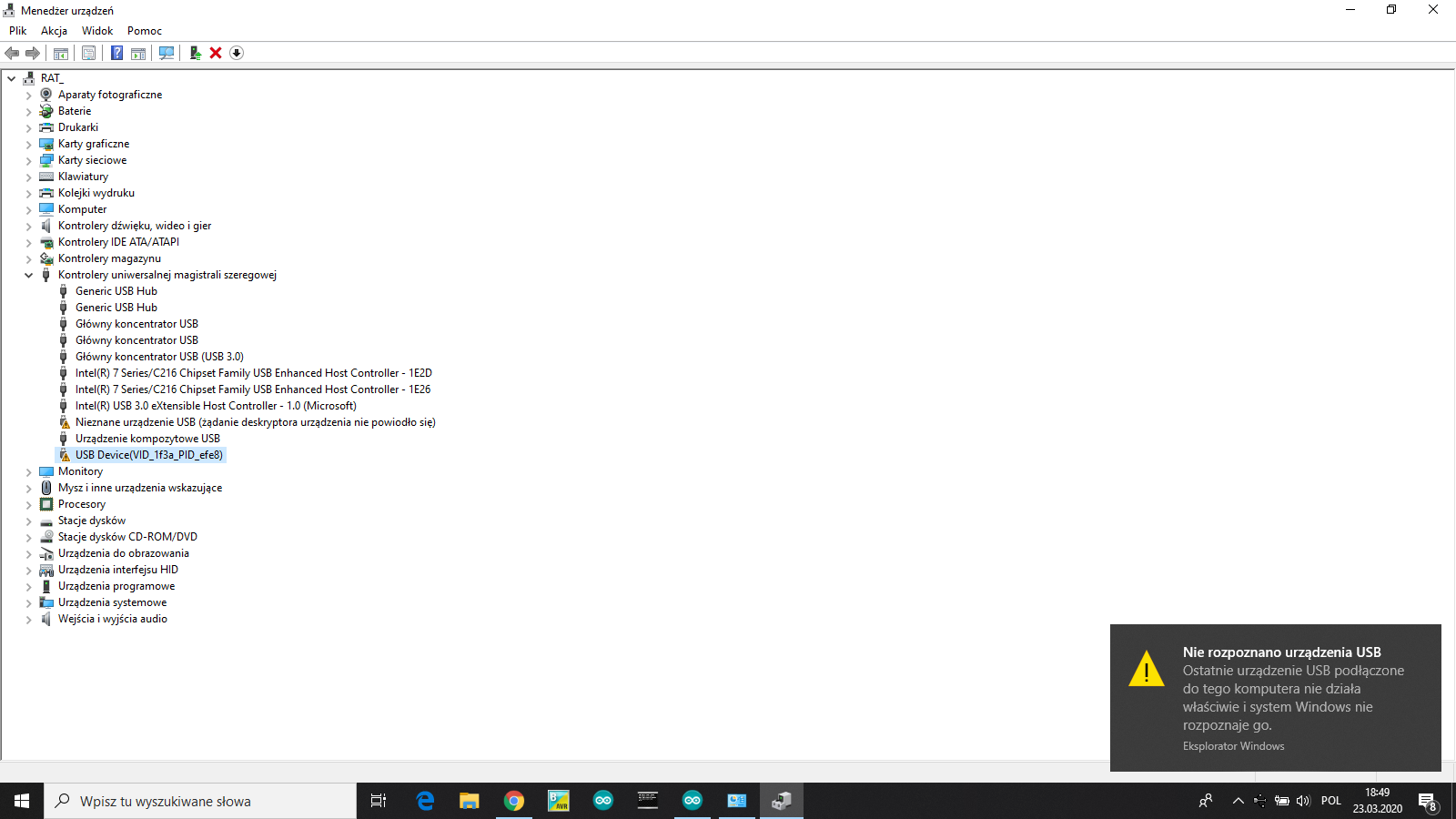

To tyle na temat instalacji Arduino IDE.Teraz zajmiemy się portem USB w STMf1xxxx,który jest nieaktywny.

Rozwiązanie problemu komunikacji komputer STM32f1 via USB. Pierwszą rzeczą jest utworzenie konta na stronie STM,które jest niezbędne do ściągnięcia programu https://www.st.com/content/st_com/en.html (po prawej u góry jest zakładka Login). STM32f1 płytka podstawowa nie posiada bootloadera(to znaczy posiada ale….),który należy zainstalować w stm32f1. Windows 10 i Arduino IDE nie posiadają  odpowiednich sterowników w związku z tym należy je zainstalować .

Procedura:    Należy ściągnąć   trzy pliki

1.  en.flasher-stm.zip   https://www.st.com/en/development-tools/flasher-stm32.html
2. STM32duino-bootloader-master.zip   https://github.com/rogerclarkmelbourne/STM32duino-bootloader
3. Arduino_STM32-master.zip     https://github.com/rogerclarkmelbourne/Arduino_STM32

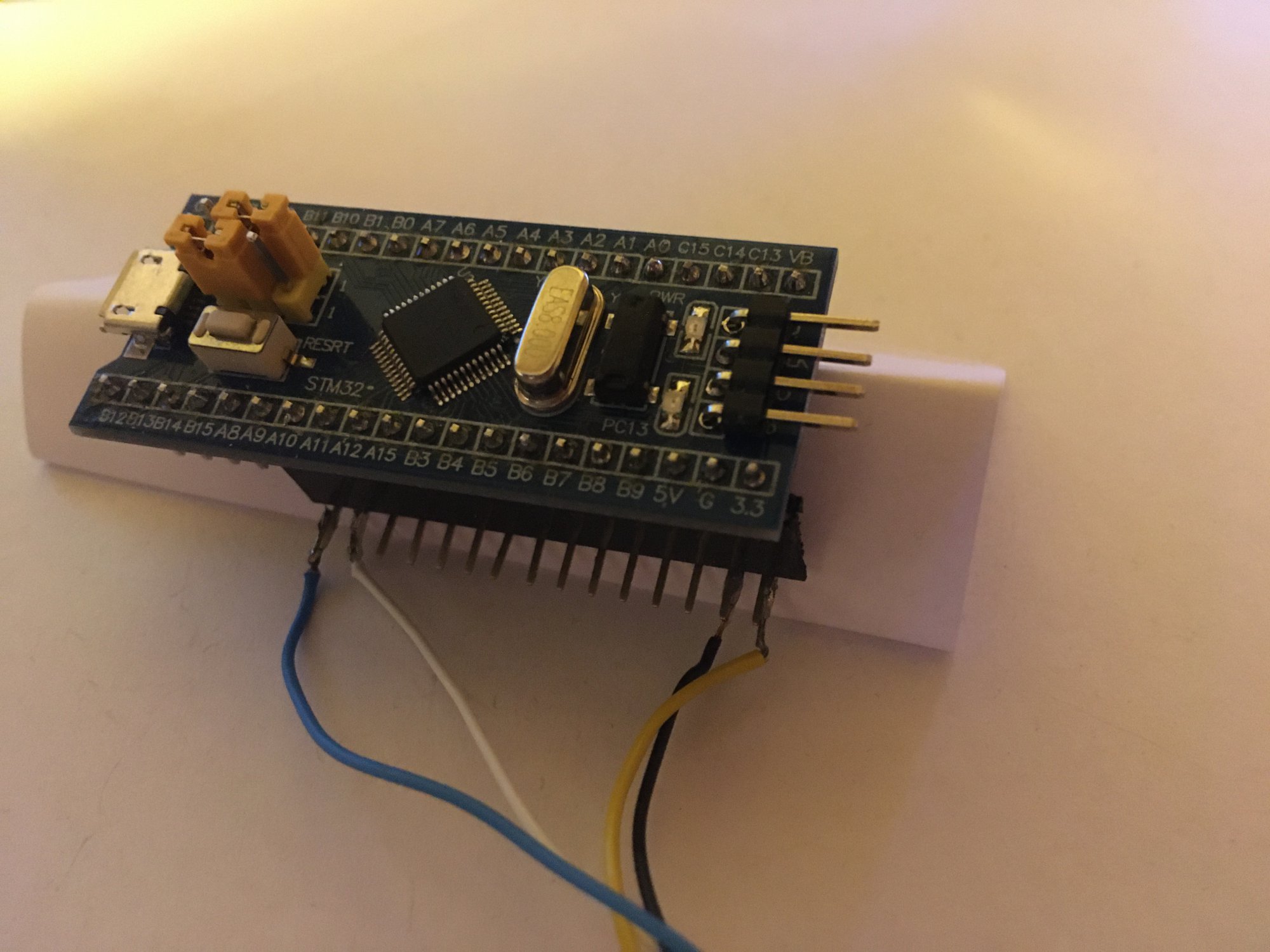

Po rozpakowaniu w pierwszej kolejności instalujemy  flash_loader_demo_v2.8.0.exe  z folderu en.flasher-stm. Następnie używając przejściówki(FTDI)  usb na uart podłączamy 3,3V(należy przestawić zworkę na 3,3V) z przejściówki do 3,3V płytki STM32f1C8T6,GND do GND  płytki  STM32f1C8T6 , Rx przejściówki do A9  STM32f1C8T6,Tx  przejściówki do A10 STM32f1C8T6.

Sprawdzamy prawidłowość połączeń!

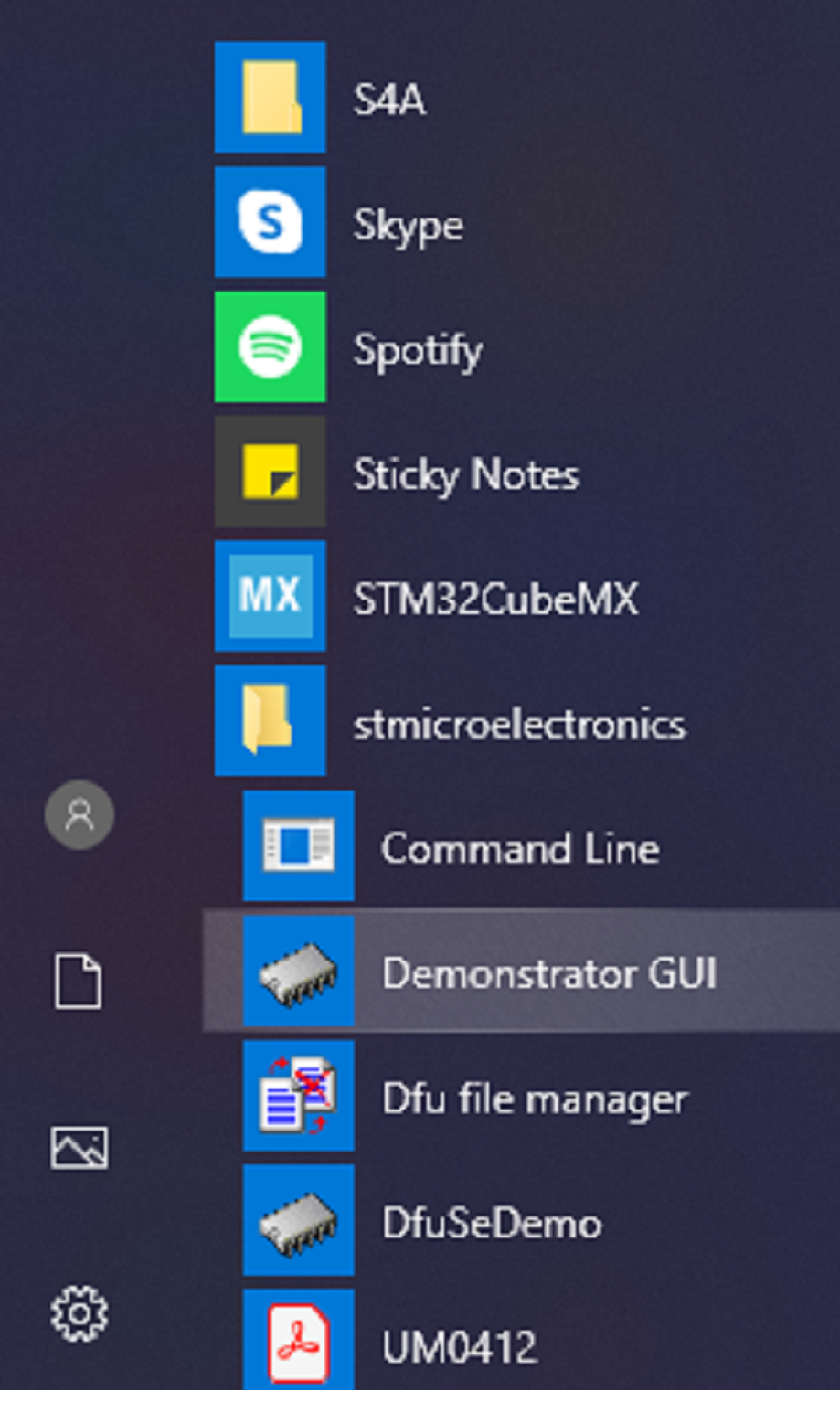

Zworkę BOOTO przestawiamy na1.Następnie uruchamiamy program demonstrator GUI który jest w folderze stmicroelectronics

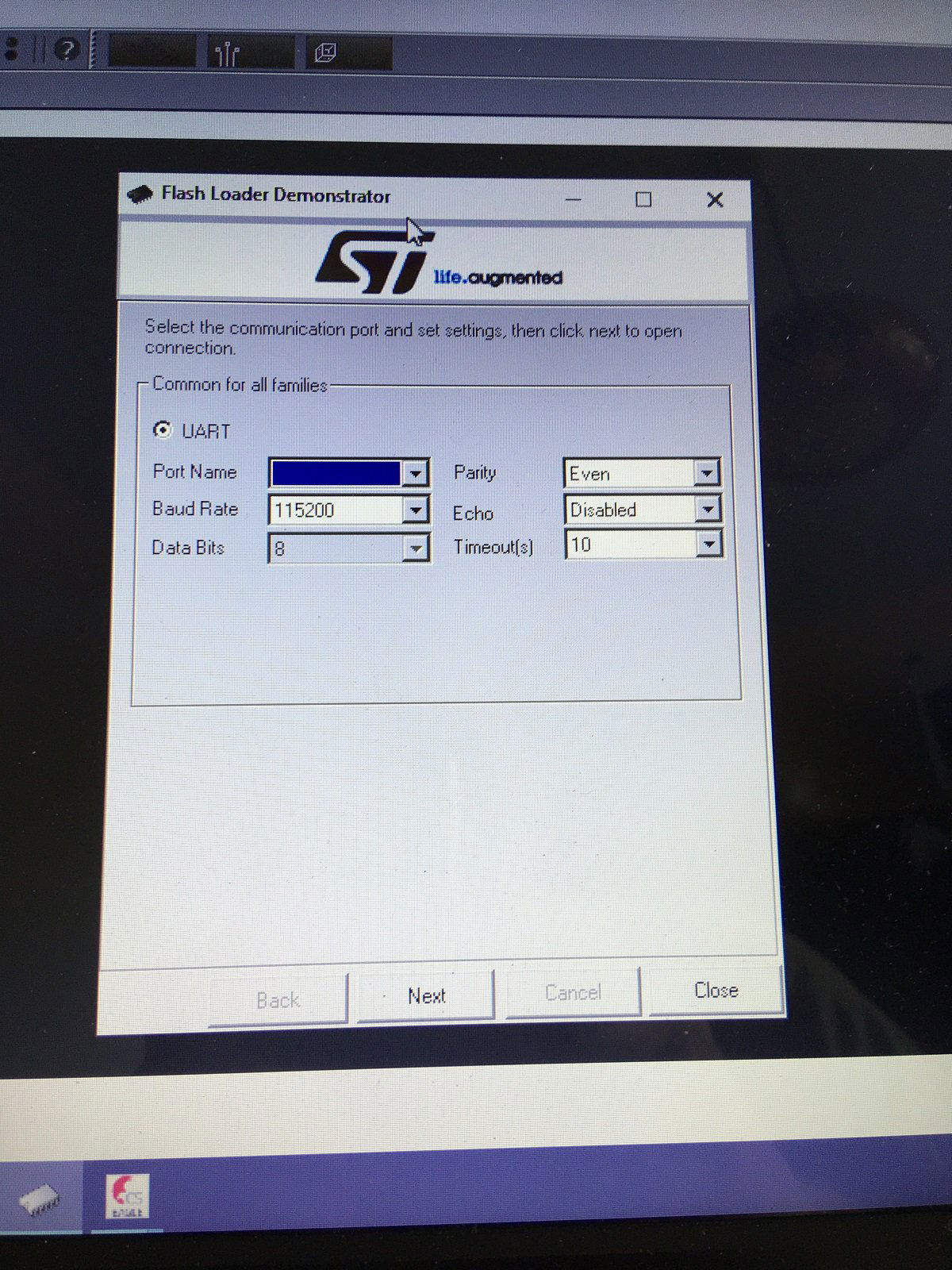

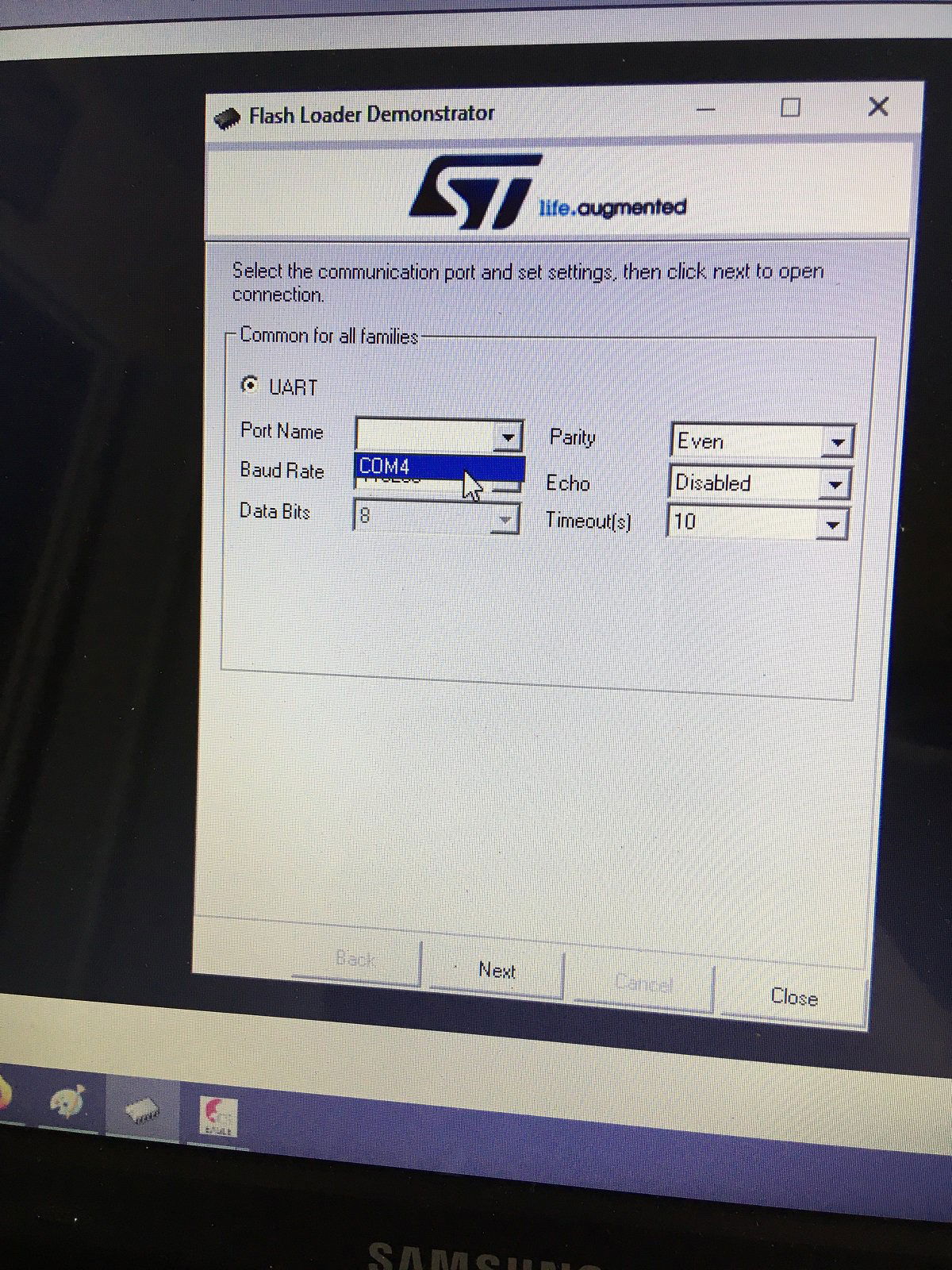

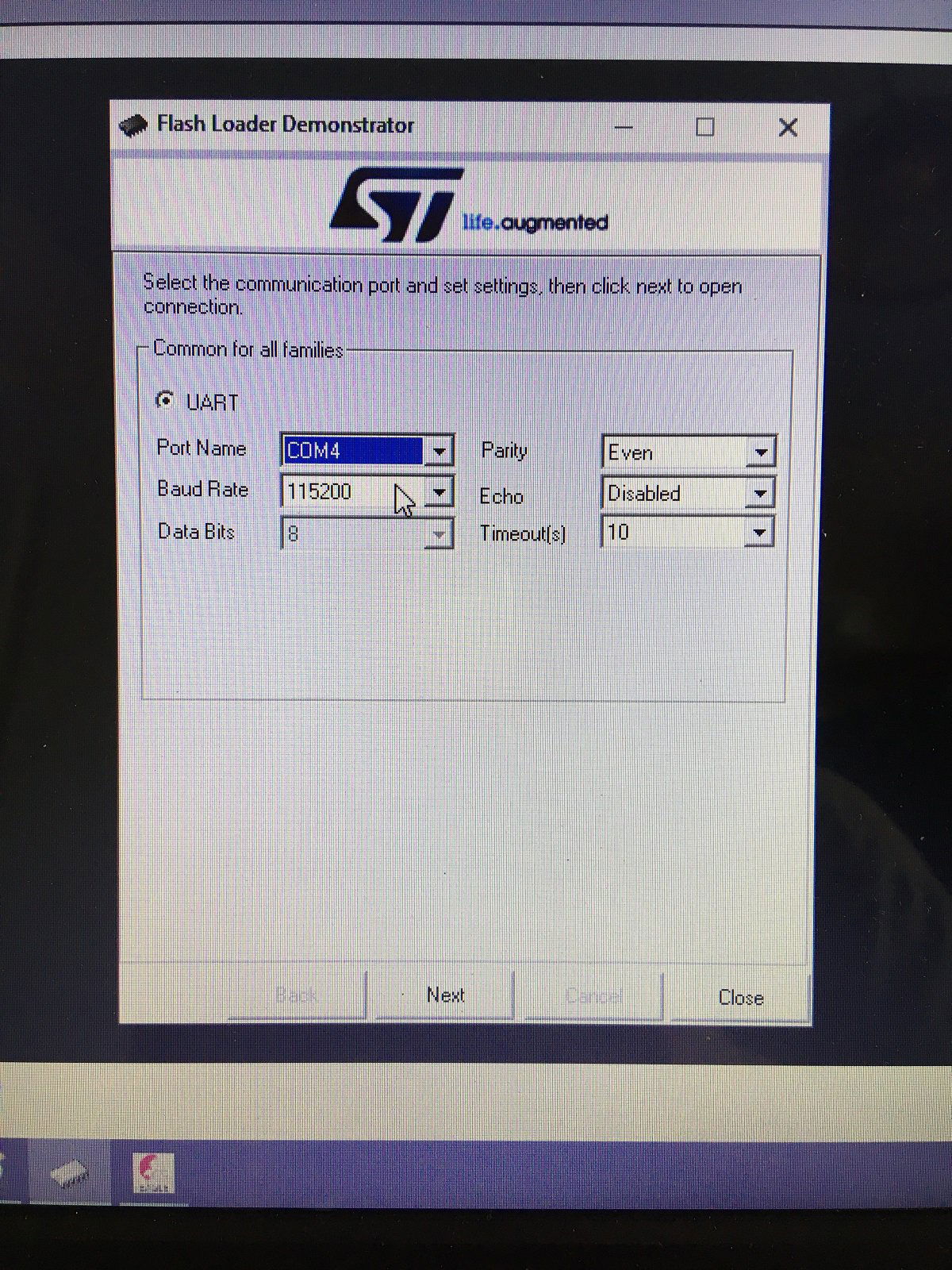

 resetujemy STM32f1C8T6 ,wybieramy port com

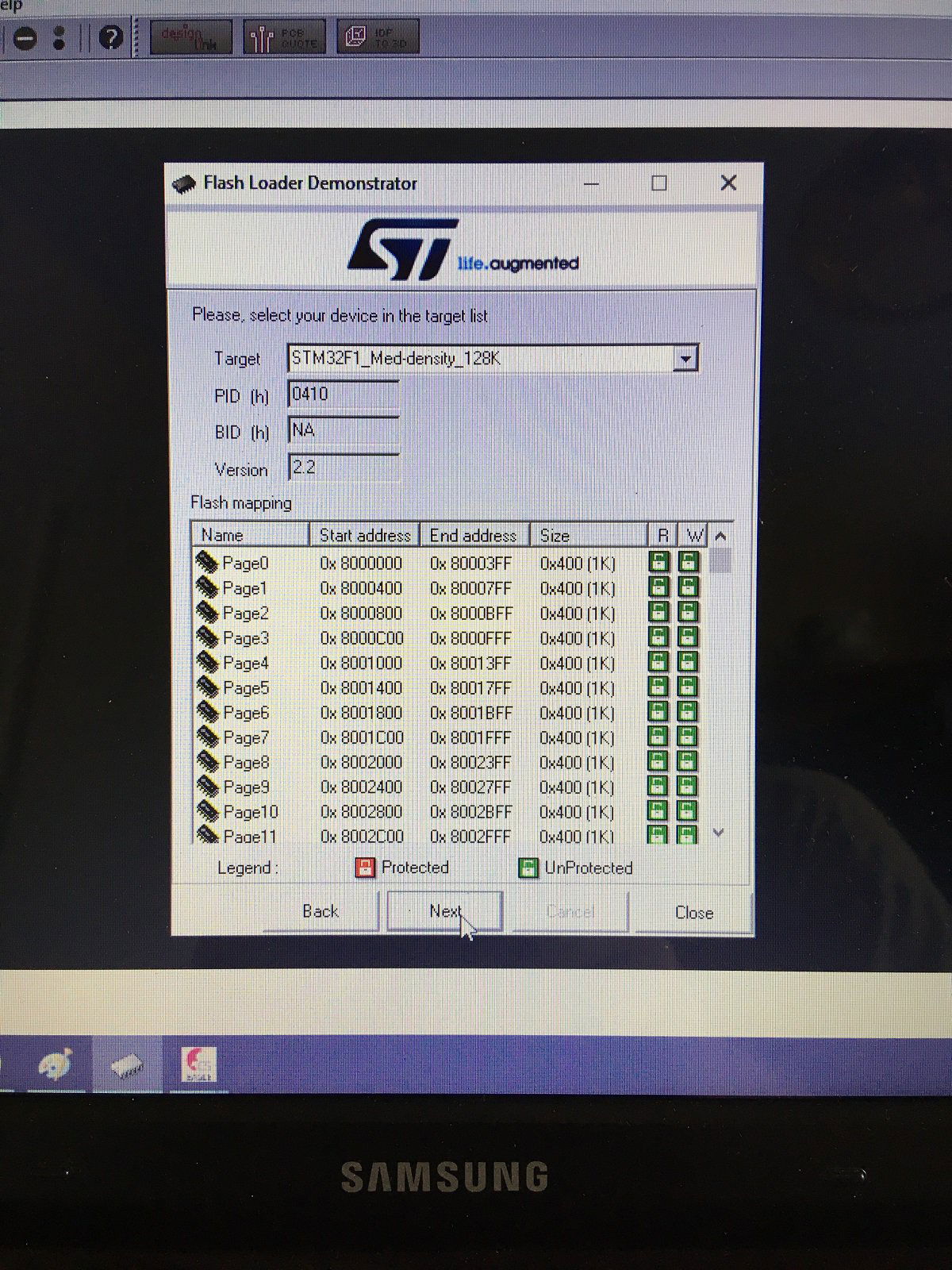

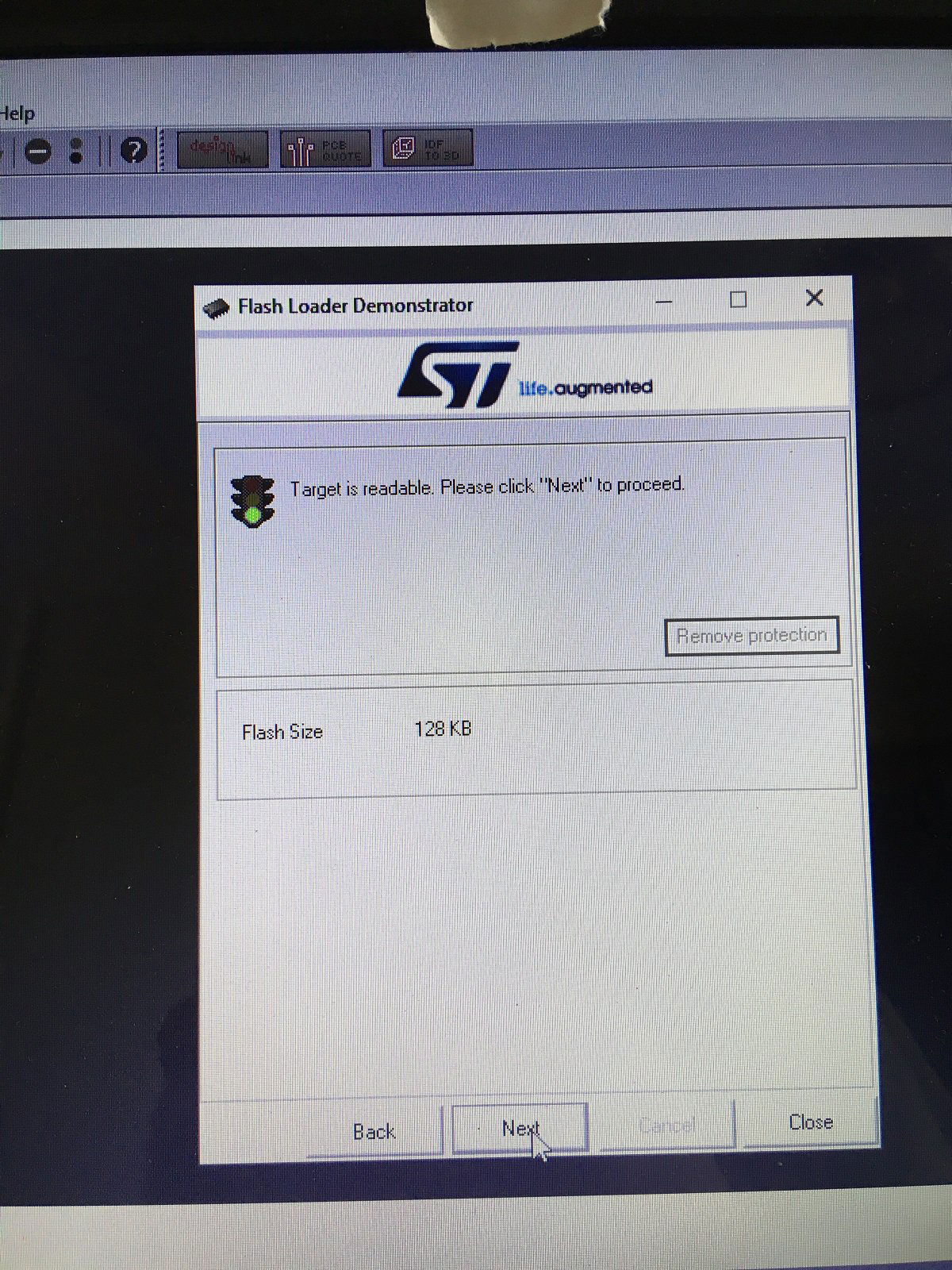

Klikamy Next

Klikamy Next

Klikamy Next

lub

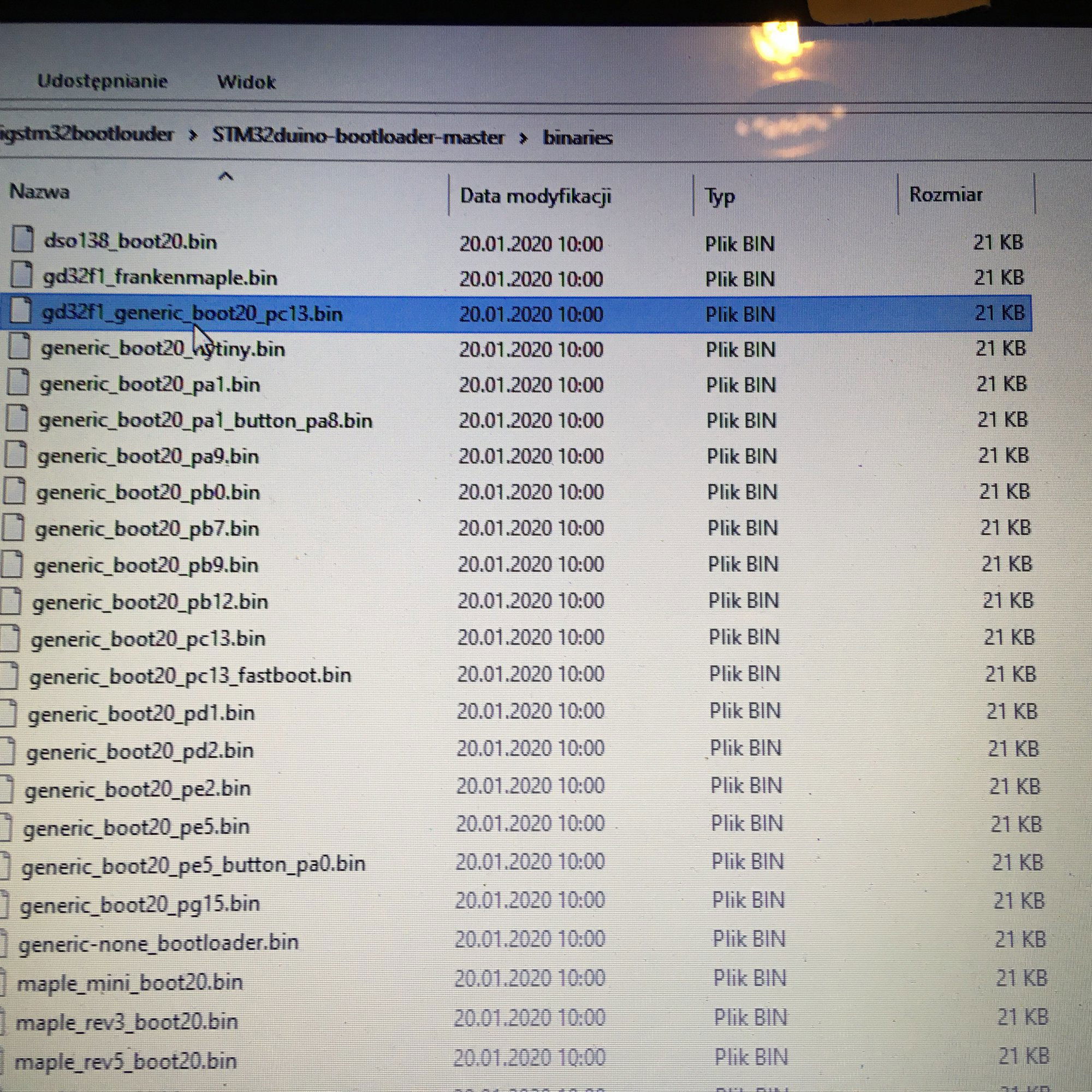

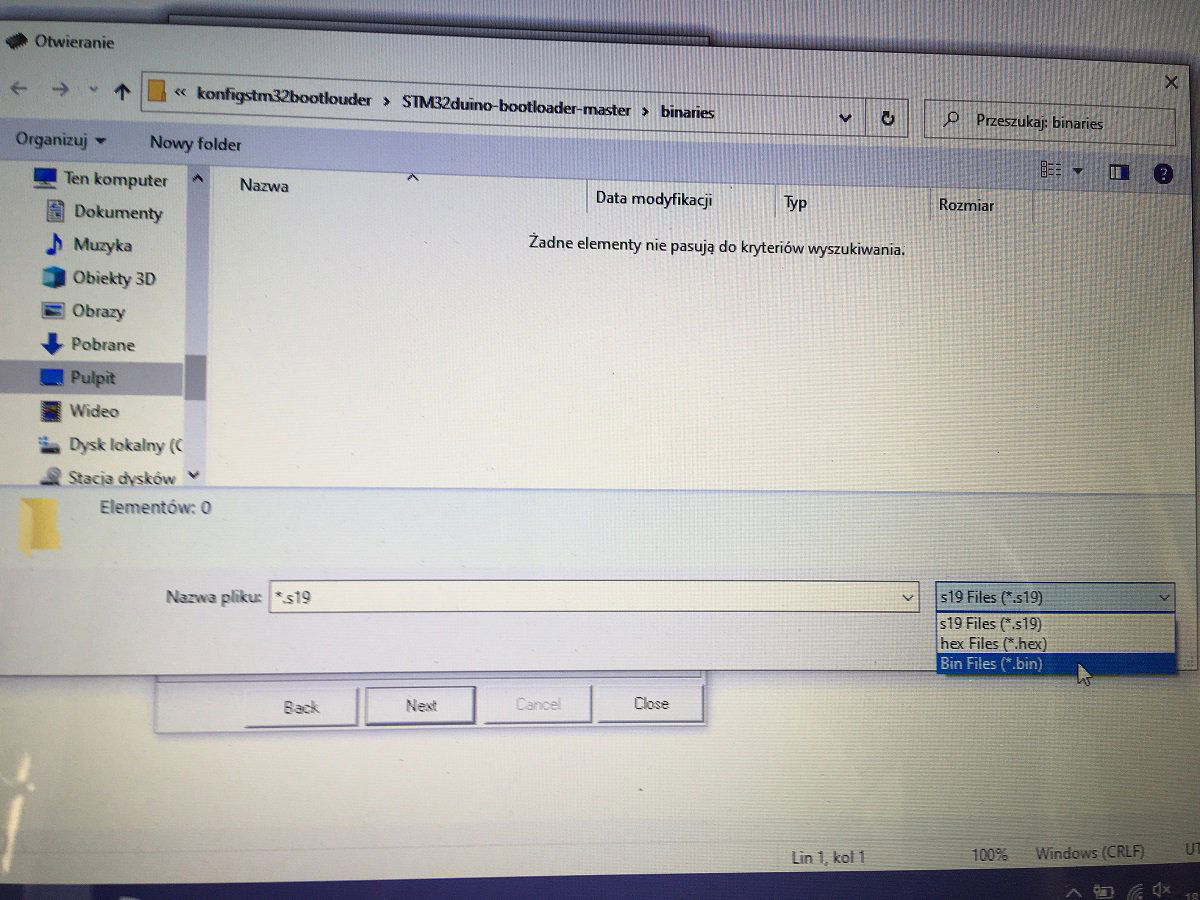

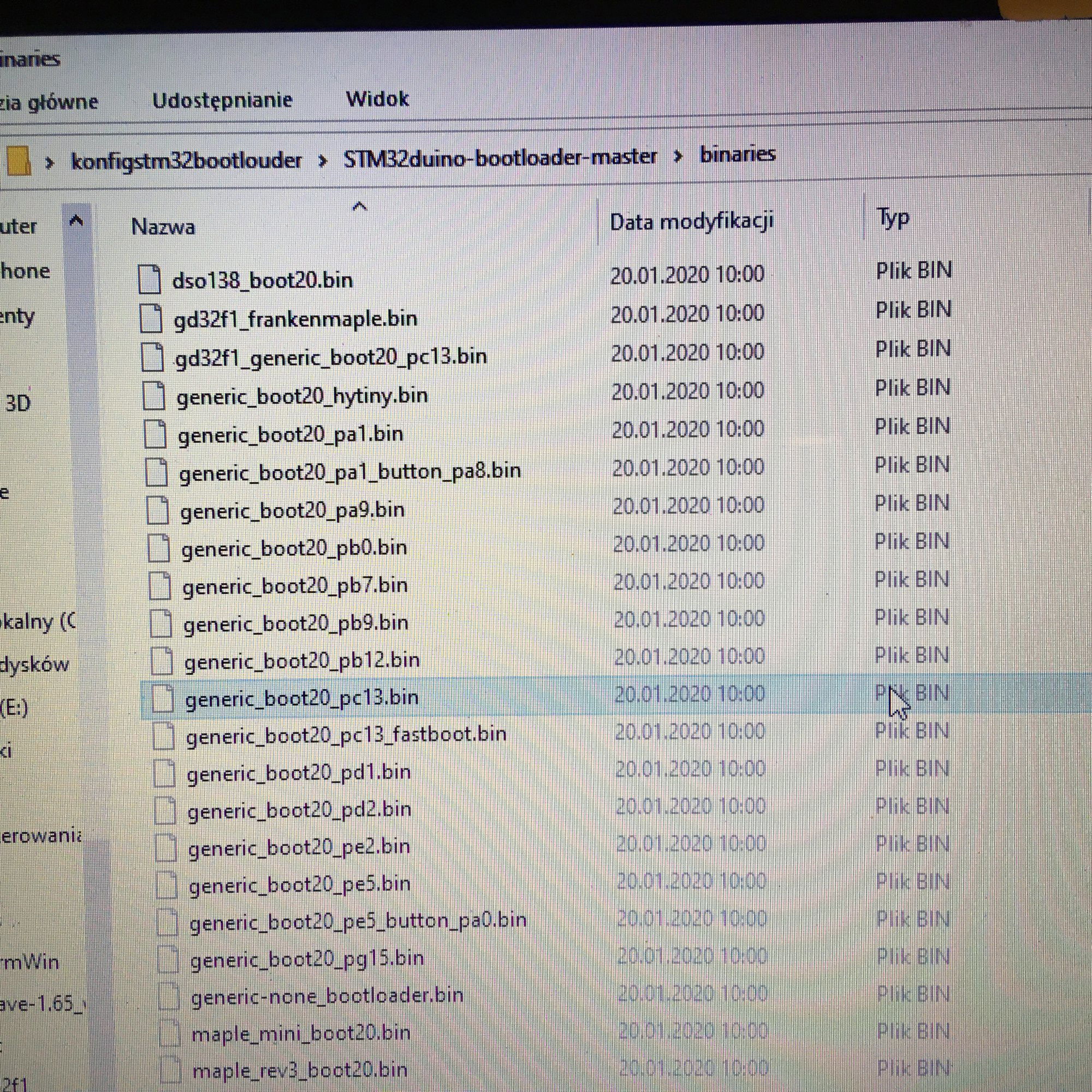

 Klikamy Download to device a następnie w kwadracik z kropkami i  odnajdujemy plik ,który jest umieszczony w folderze STM32duino-bootloader-master -> binares-> generic_boot20_pc13.bin  (21kB).Nie kombinujemy,wybieramy tylko ten albo ten drugi plik a nie jakiś inny, jesteśmy jak koń dorożkarski! Klikamy Next. Bootloader zostanie zainstalowany. Odłączamy  kabel USB a następnie wypinamy kabelki z STM32f1,zworkę BOOTO przestawiamy na 0.Następnym krokiem jest zainstalowanie sterowników STM32f1 .Do tego służy program umieszczony w Arduino_STM32-master -> Arduino_STM32-master-> drivers->win->  install_drivers.bat  i uruchamiamy w trybie administratora!!

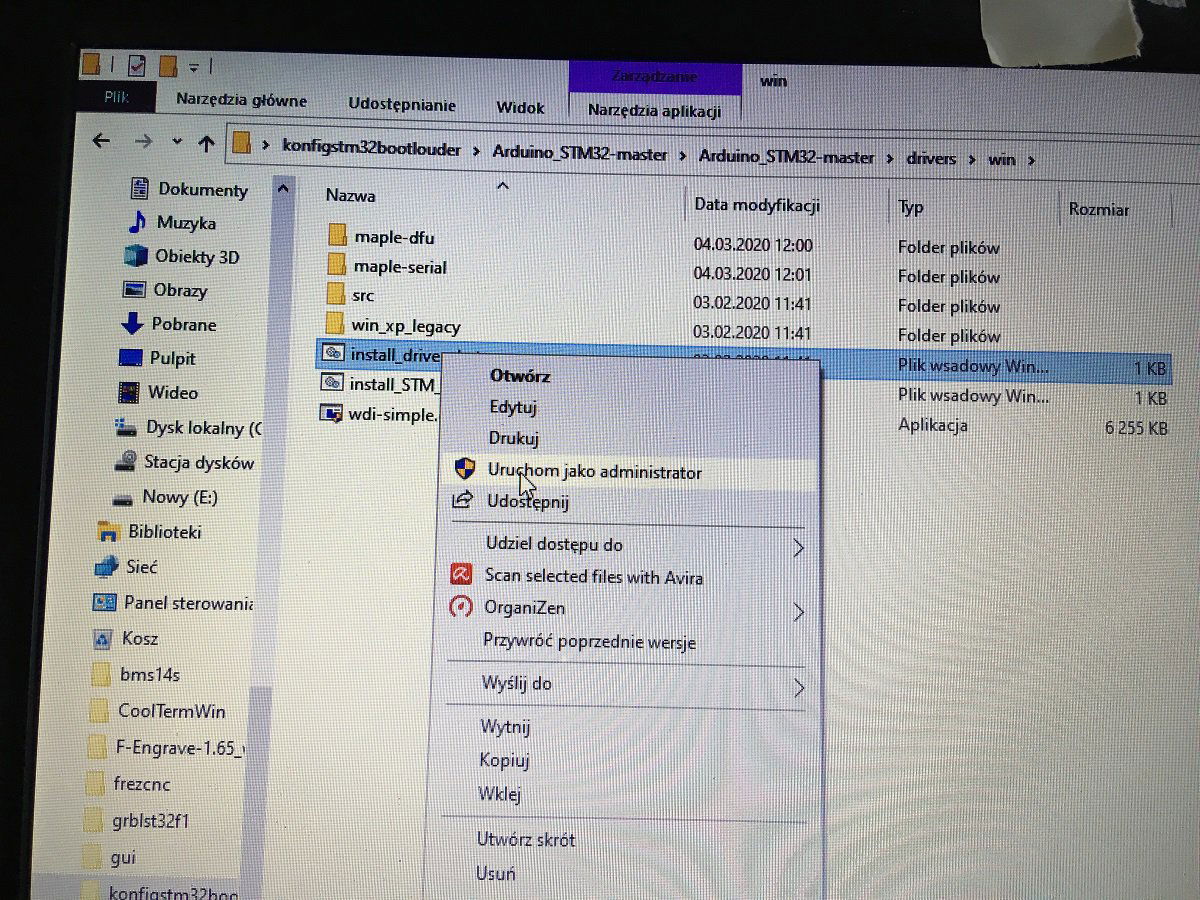

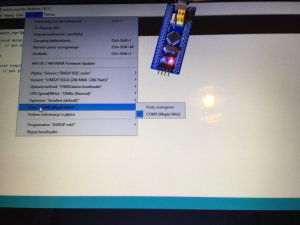

i po dłuższej chwili sterowniki są zainstalowane (cierpliwości, pojawi się komunikat sukces a właściwie dwa komunikaty sukces). Ostatnim krokiem jest sprawdzenie poprawności działania.Otwieramy Arduino IDE,podłączamy płytkę do przewodu USB A-B ( z jednej strony normalna wtyczka usb typA a drugiej strony usb mini typu B). Sprawdzamy czy port jest aktywny instalujemy(nie poruszam konfiguracji płytki bo to jest oczywiste).

 W Arduino odnajdujemy program  np.Blink kompilujemy i jeśli jest wszystko ok. wgrywamy program. Po pomyślnym wgraniu dioda powinna migać zgodnie z tym co opisano w programie Blink. Zachwyt  nad modułem STM32f1C8T6  wrócił.
