Pierwszy robot jeżdzący - jakie zasilanie silników DC


Pomocna odpowiedź

Kawal plytki😅 i o to chodzilo z tymi goldpinami...bardzo schludnie to wyjdzie..tak profesjonalnie😅 dodam jako ciekawostke ze piny dir/step drv nie toleruja podpiecia pod nie zasilania 12v +/-...😇...zakrecilem sie i dalem tak zasilanie...upalilo pin dir...😕 ale ku zdziwieniu pin ardu przezyl...😅 tak ze nie polecam...

Link to post
Share on other sites

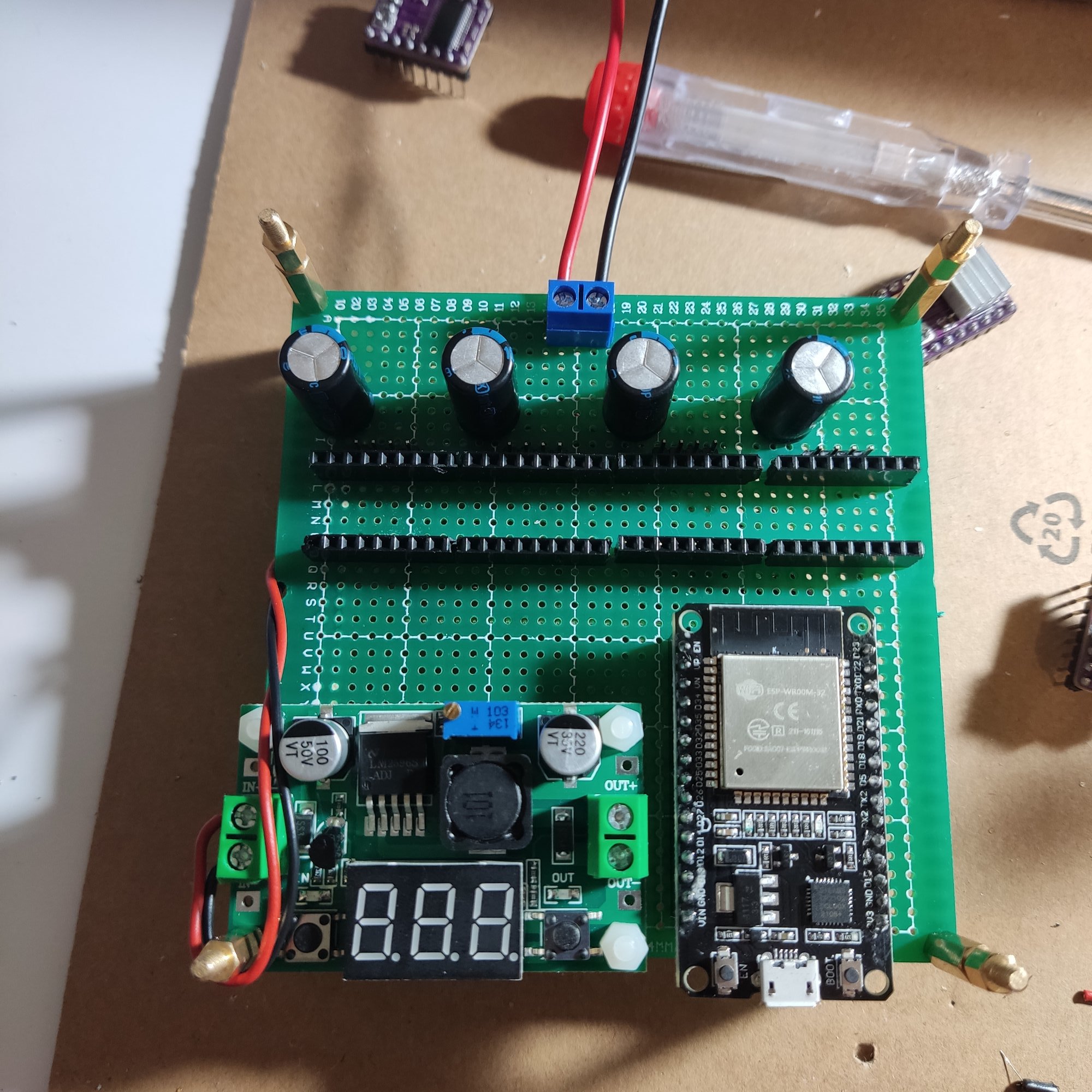

Niestety kawał 🙂 Ale to moja pierwsza w życiu płytka, sterowniki silników czy kondensatory - wolałem dać sobie miejsce tak żeby nie utknąć potem na gęstości rozwiązania.

Co do schludności... pod spodem już tak ładnie nie jest 😄 Na koniec pokażę jak to tam wyszło.

  • Lubię! 1
Link to post
Share on other sites

Co jest pod spodem niech zostanie tajemnicą 🙂

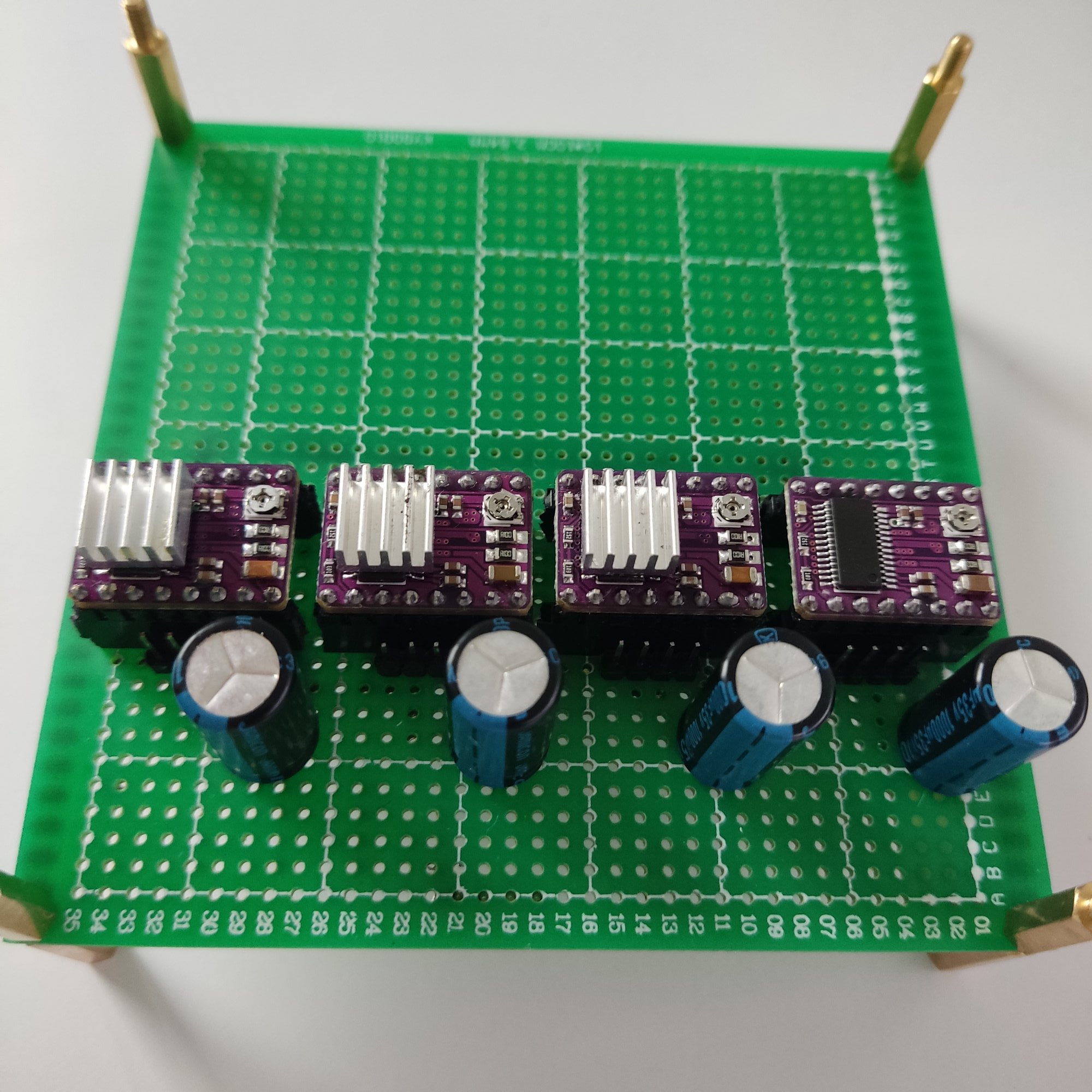

Najważniejsze widzę że zrobiłeś - ja do takich płytek zawsze dokręcam jakieś nóżki, odkręcić zawsze można a przynajmniej zanim to wsadzę w obudowę wiem że jakiegoś głupiego zwarcia nie zrobię.

No to teraz czekamy na pierwszy program.

  • Lubię! 1
Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

No ja tez czekam na jakies proby, chocby podstawowe...bo jak mnie temat takich pojazdow nie interesowal tak teraz mnie ten konkretny sprzet intryguje i doczekac sie nie moge...😉

Link to post
Share on other sites

teraz na teefonie sznurka nie podam - ale znajdź na botlandzie np. złącza 2.54mm,. Ja to stosuję i polecam (chociaż być może są lepsze rozwiązania)

Link to post
Share on other sites

Dzisiaj zrobiłem próbę uruchomienia zasilania 12v (w tor wpięte są kondensatory oraz przetwornica DC/DC. Póki co nie podpięte zasilanie do esp).

Niestety: przy próbie wpięcia zasilacza ATX - ten od razu się wyłącza.

Nie wiem co robię ale ale ewidentnie coś jest nie tak. Myślę że może źle wlutowalem kondensatory ale nie mam pojęcia co tam można zrobić źle 😕
