Problem z pinem MISO na nodeMCU


SOYER

Pomocna odpowiedź

3 godziny temu, SOYER napisał:

rzy dotykaniu mikrofonu bucznie się zmienia, ale ciągle uniemożliwia rozmowę.

W dokumentacji jest podany schemat. Gotowy moduł mikrofonu niekoniecznie musi się wpisywać w to, co SIM chce. Taki elektret ma wspólny pin zasilania i sygnałowy i to uwzględnia moduł SIM. Jeszcze jedno. Nie wiadomo, czy Twój moduł z SIM ma już taki zestaw kondensatorów na PCB, datasheet dotyczy SIM - praktycznie tyle co pod metalowym ekranem.

Edytowano przez matsobdev
  • Pomogłeś! 1
Link do komentarza
Share on other sites

16 godzin temu, matsobdev napisał:

Co oporniejsze lakierowanie z Aspiryną, czy inną Polopiryną (kwas acetylosalicylowy) łatwiej schodzi.

@matsobdev faktycznie, było coś takiego - odblokowałeś mi jakieś stare wspomnienia. Dobrze pamiętam, że przy tym wydziela się jakiś nieprzyjemny zapach, czy coś mi się pomyliło?

Link do komentarza
Share on other sites

Dzięki za pomoc, co do tego schematu z datasheeta to widziałem, myślałem, że obejdzie się, uwielbiam lutować taką drobnicę.

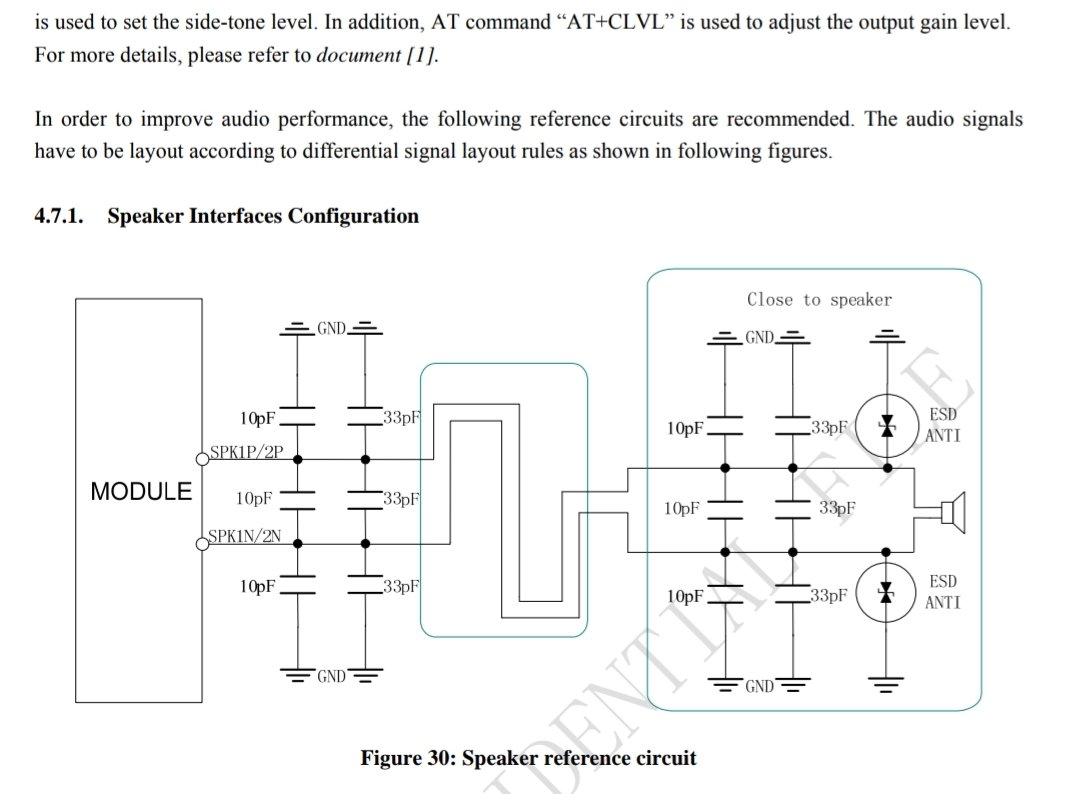

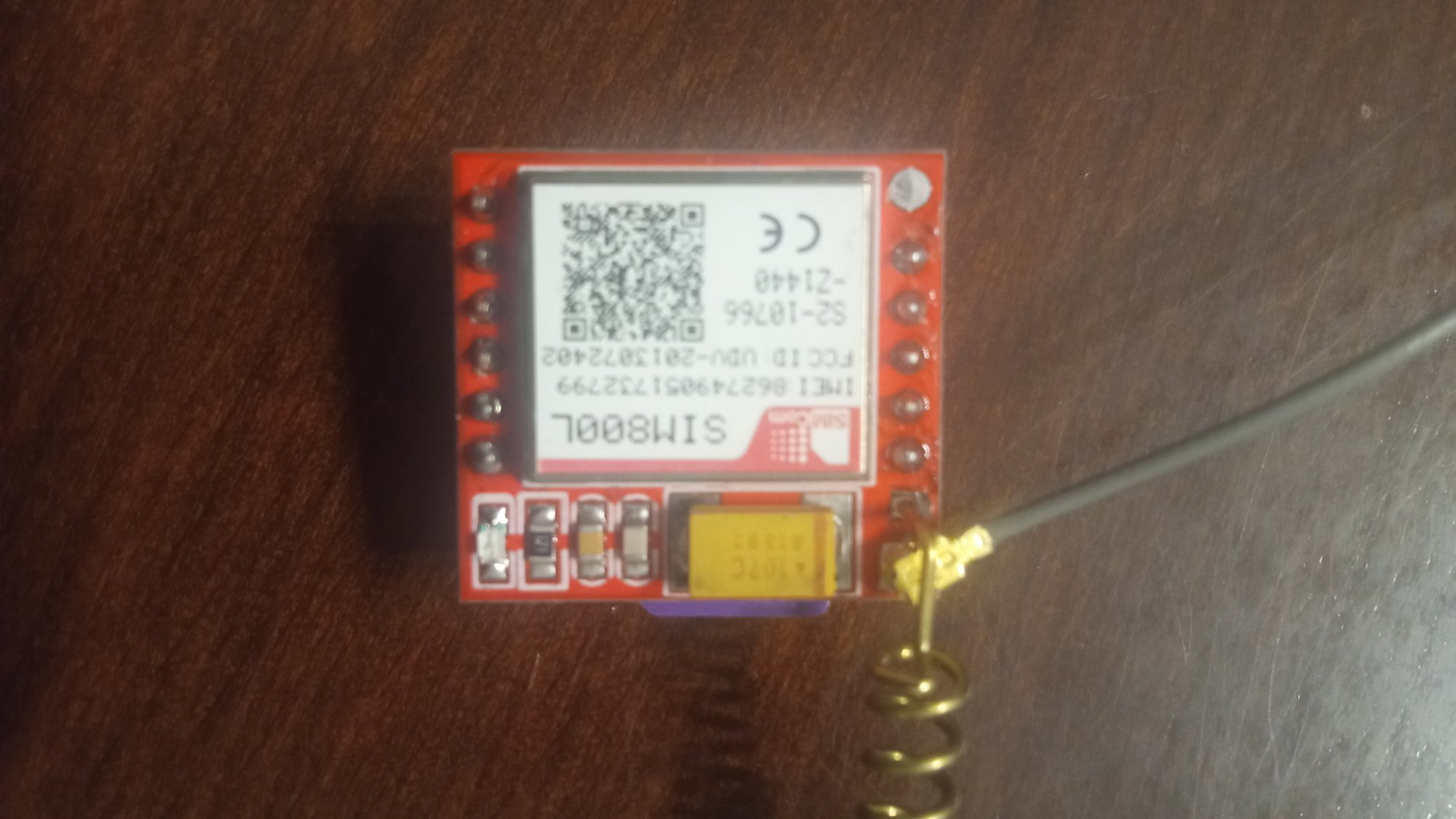

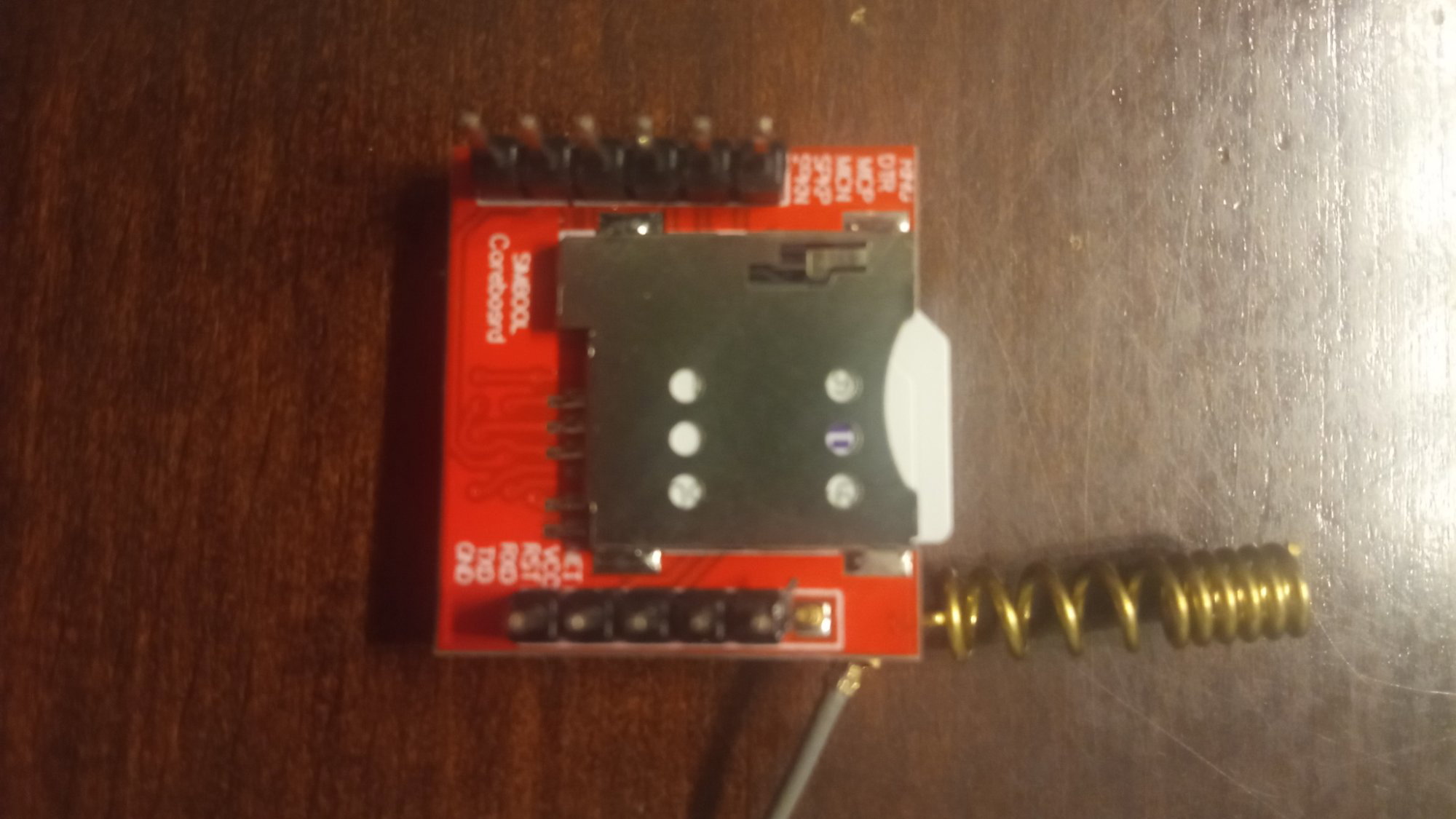

Poniżej wklejam zdjęcia modułu SIM który posiadam, raczej tam nie widzę tych kondensatorków. Wklejam też ww. schematy, rozumiem, że wszystkie te kondensatorki "drugą stroną" lutuję do masy zasilania? Tak?

To takie cos anty ESD to co to jest?






Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

1 godzinę temu, SOYER napisał:

uwielbiam lutować taką drobnicę

Jak trzeba to trzeba. O takim module myślałem. Anty ESD coś diodopodobne, może nawet bez tego zadziała, jak nikt nie będzie dotykał w swetrze z tworzywa, to się obejdzie bez. Zwróć uwagę, że tam jeszcze programatycznie można/trzeba dostosować wzmocnienia i "poziomy" - na screenie.

A sam moduł sprawuje się? Łączy się z siecią, nie ma problemów? Docelowo trzeba by wybrać jedną antenę, w sumie tutaj to oni też popłynęli - antena wlutowana i złącze podłączone też nie poprawia toru radiowego.



11 godzin temu, Treker napisał:

Dobrze pamiętam, że przy tym wydziela się jakiś nieprzyjemny zapach, czy coś mi się pomyliło?

Ja tam na dworze to robiłem zawsze, złych wspomnień nie mam 😄

Edytowano przez matsobdev
Link do komentarza
Share on other sites

(edytowany)
1 godzinę temu, matsobdev napisał:

Zwróć uwagę, że tam jeszcze programatycznie można/trzeba dostosować wzmocnienia i "poziomy" - na screenie.

??



1 godzinę temu, matsobdev napisał:

moduł sprawuje się? Łączy się z siecią, nie ma problemów? Docelowo trzeba by wybrać jedną antenę, w sumie tutaj to oni też popłynęli - antena wlutowana i złącze podłączone też nie poprawia toru radiowego.



Anteny sam dwie wpiąłem dla sprawdzenia, nax tej sprężynce lepiej łapie jak na tym czymś z kabelkiem. Wpiąłem dwie, bo coś po uruchomieniu loguje się szybko, ale potem czasem się rozłącza, mam słaby zasięg play u siebie i nie potrafi się połączyć znowu. Odłączenie zasilania i włączenie, od razu loguje. Na drygim urządzeniu, alarmie, mam bacika z kabelkiem na ufl(?), działa stabilnie.



Edytowano przez SOYER
Link do komentarza
Share on other sites

3 minuty temu, SOYER napisał:

??

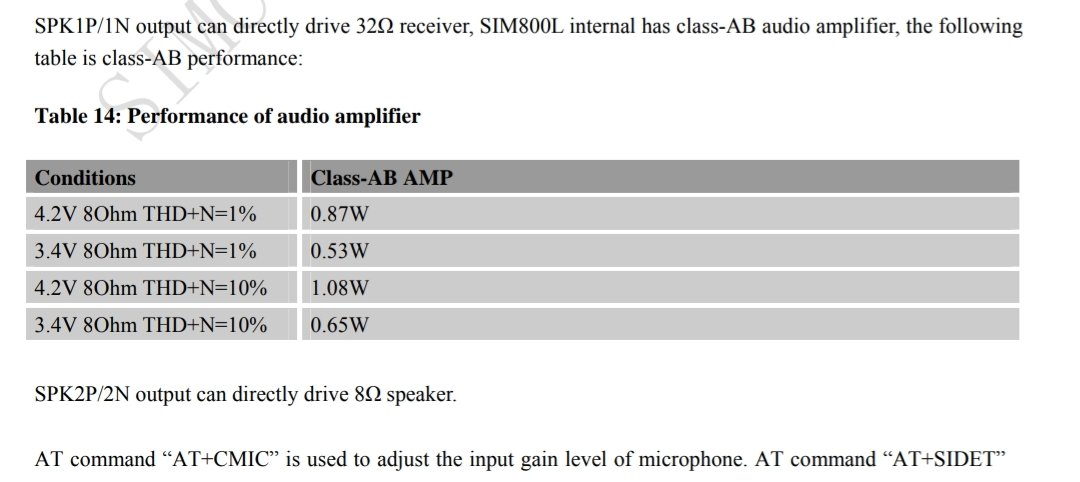

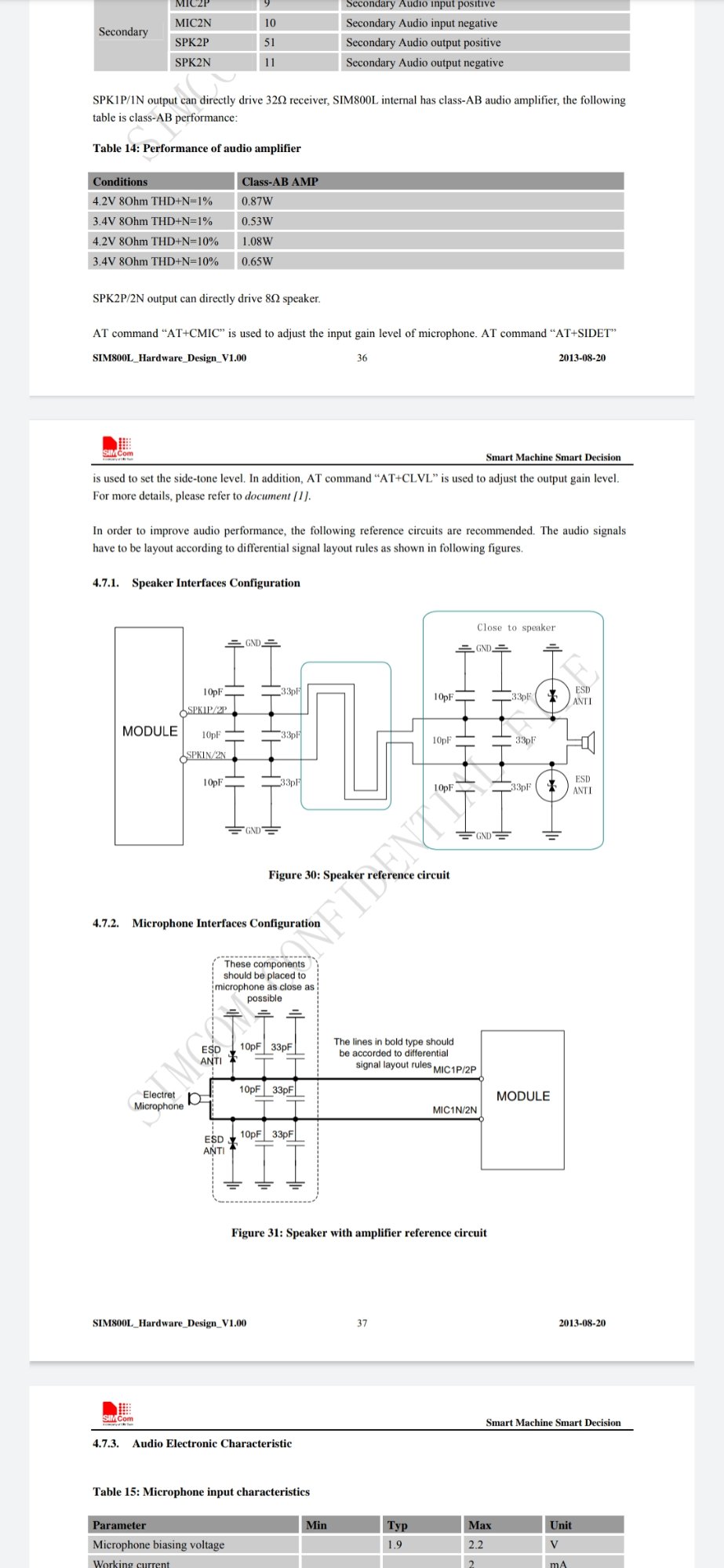

Dla mikrofonu wzmocnienia, i jakieś tam poziomy. W zrzucie dokumentacji (dół strony 36 i góra - 37) są komendy AT podane w tym celu. Pewnie można zostawić jak jest albo próbować, jak będzie za cicho/głośno.

Link do komentarza
Share on other sites

Dobra, czujniki dotykowe przez szybę działają bez problemu, nie tylko taką cieniutką, z antyramy, ale i zwykłą 5mm:



Pytanie do tych kondensatorów przy mikrofonie, ja to rozumiem tak, że mogę nózki ich razem polutować(równolegle), a potem jedna strona dolutowana do plusowego pinu mikrofonu, druga do masy zasilania i od strony minusowego pinu mikrofonu to samo. Poprawnie?

Analogicznie te między pinami mikrofonu, zlutowane razem 10uF i 33uF, a następnie przylutowane do obu pinów mikrofonu. Poprawnie?

  • Lubię! 1
Link do komentarza
Share on other sites

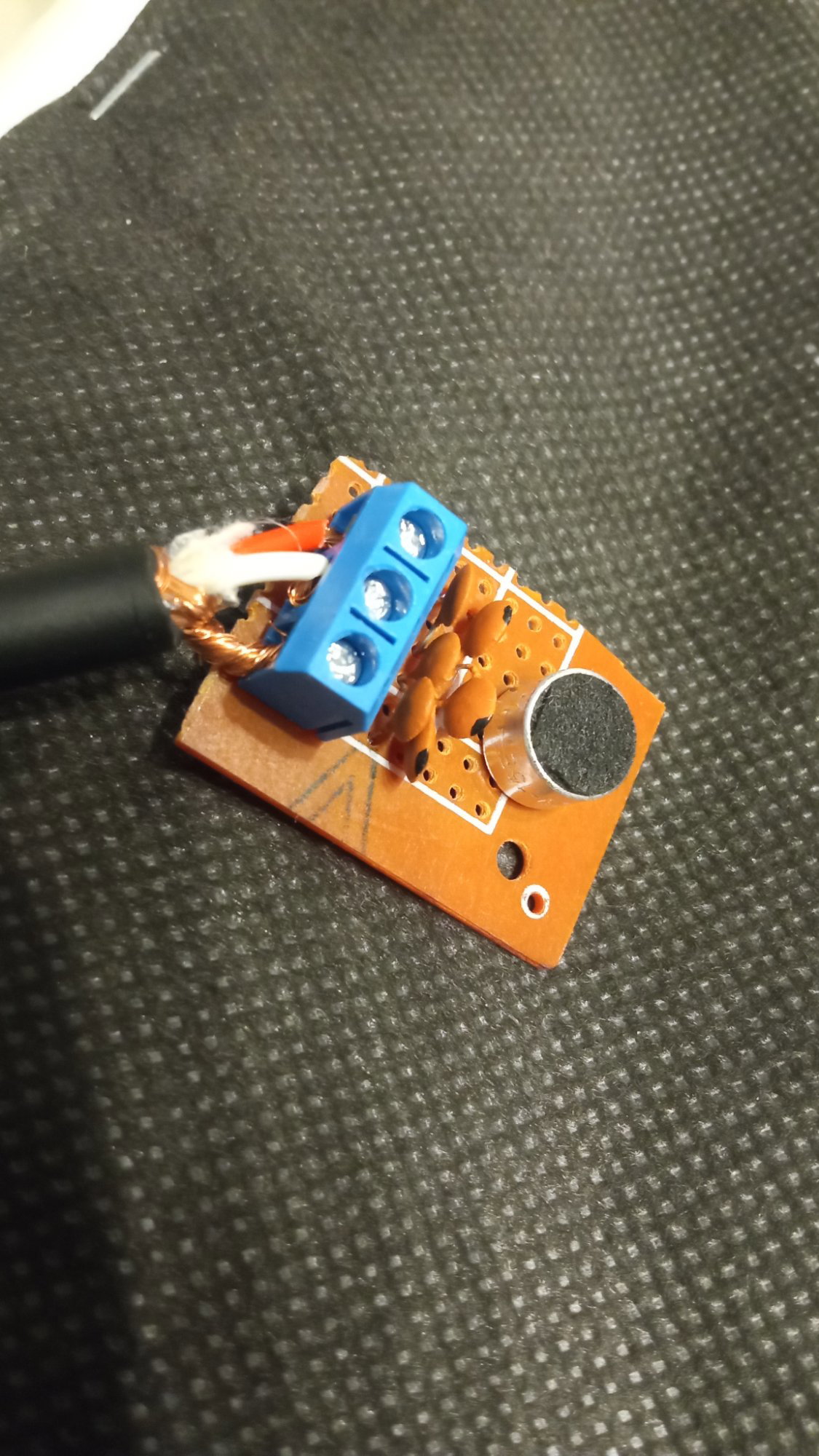

Ok, polutowałem te kondensatorki przy mikrofonie, zainwestowałem też 4zł w metr przewodu mikrofonowego i jak ręką  odjął. Jako przewód do przesłania masy zasilania użyłem miedzianego oplotu przewodu mikrofonowego. Na próbę podpiąłem cały metr tego kabla, z zamiarem późniejszego skrócenia, ale nawet na metrze przewodu brak buczenia.


Link do komentarza
Share on other sites

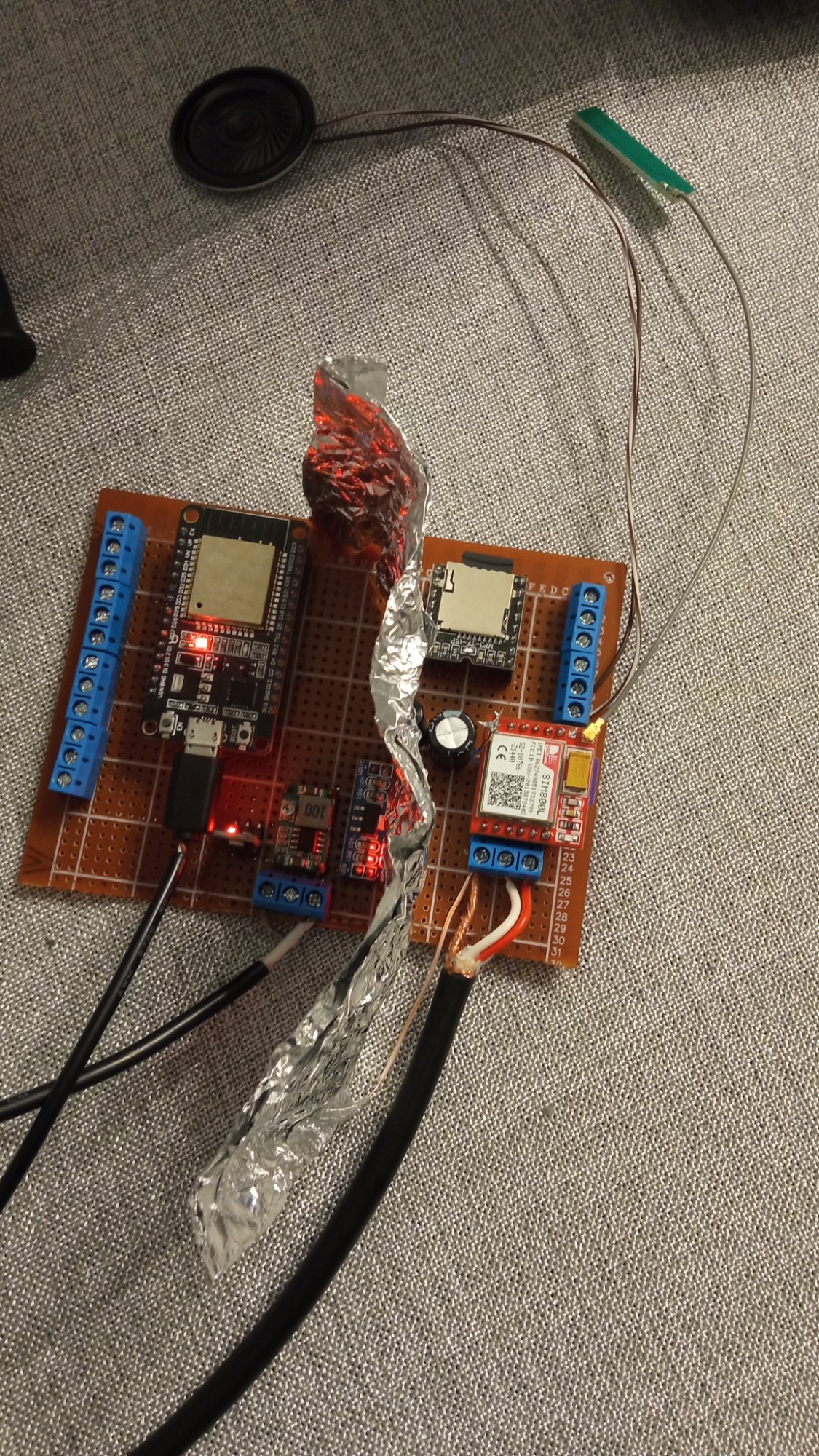

Popatrzcie jeszcze na ten film, z dźwiękiem. Podłączyłem do sim800l wzmacniacz dźwięku, działa chyba dobrze, ale w tle ciągle słychać regularne uderzenia. Co może być przyczyną i jak się tego pozbyć?



Link do komentarza
Share on other sites

9 godzin temu, SOYER napisał:

Co może być przyczyną i jak się tego pozbyć?

A jak masz podłączone: masę i zasilanie części analogowej?


I jak się to ma do zasilania sim800l?



Link do komentarza
Share on other sites

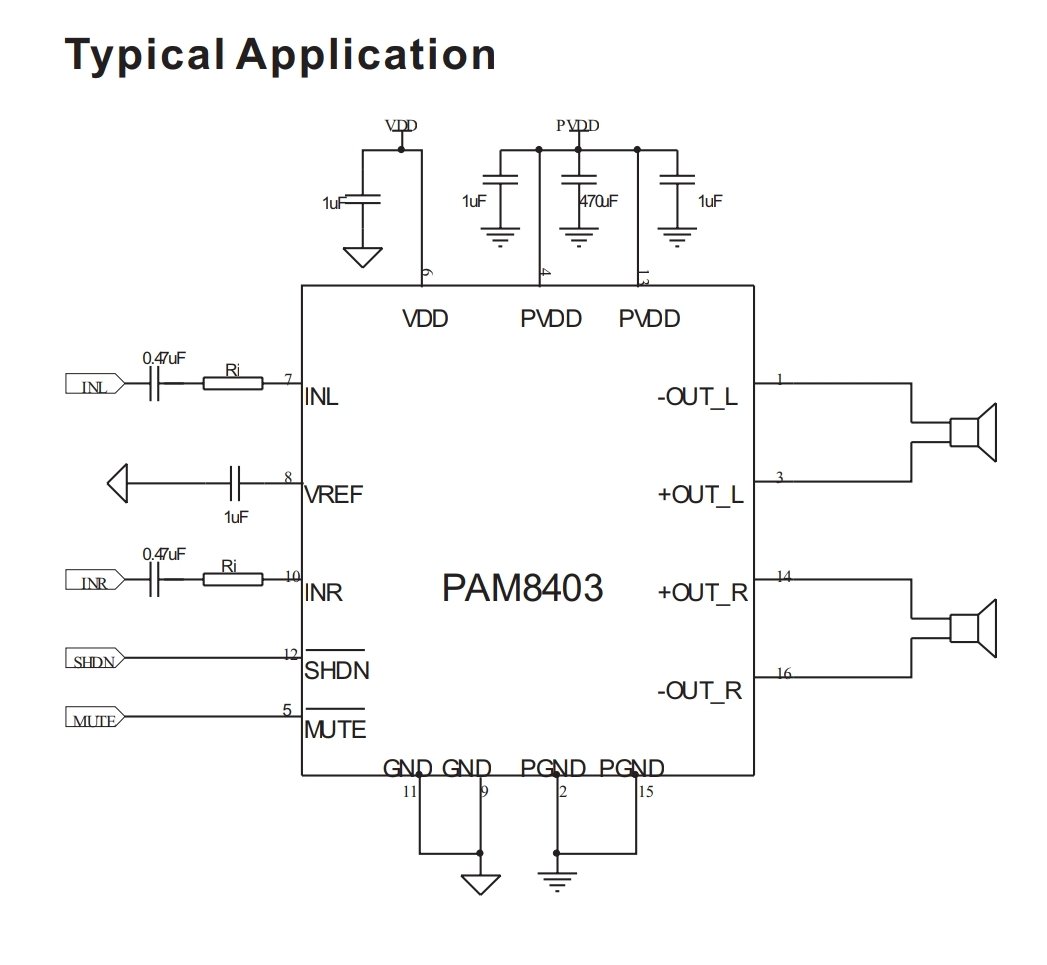

Cześć, mam dokładnie ten moduł. Chyba wiem gdzie zrobiłem błąd, pod Input  podpiąłem plus i minus z wyjścia głośnikowego sim800. Czy ja dobrze rozumiem, że ma być plus wyjścia głośnikowego i GND zasilania?

Link do komentarza
Share on other sites

Przyznaję się ze wczoraj sprawdziłem tylko schemat wzmacniacza audio i nie sprawdzałem dokumentacji sim800l. Myślałem, że tam jest niewzmocniony sygnał na jednym pinie. Ale ten moduł ma wbudowany wzmacniacz audio, który potrafi wyserować głośnik.



Ten wbudowany wzmacniacz Tobie nie wystarcza? Próbowałeś użyć AT+CLVL aby zmienić jego parametry?

Edytowano przez pmochocki
