Podłączenie silnika krokowego i wyświetlacza LCD do Arduino

[JakubKozak]

Mam pytanie dotyczące podłączenia wyświetlacza LCD i silnika krokowego.

Czy mogę zasilać wyświetlacz LCD z 5v a silnik krokowy z Vin? Czy lepiej podłączyć baterie bezpośrednio do płytki stykowej a wyświetlacz LCD zasilać z portu usb?

Nie do końca rozumiem jak działa Vin.

Edytowano Styczeń 14, 2023 przez JakubKozak

[Treker (Damian Szymański)]

@JakubKozak witam na forum 🙂 Ogólnie bateria 9 V nie nadaje się do zasilania silników, więc warto zacząć od wymiany baterii na zasilacz lub pakiet baterii AA. Jeśli jednak chodzi o Vin to tak, można tak zrobić.

6 godzin temu, JakubKozak napisał:

Nie do końca rozumiem jak działa Vin.

Tam nie ma co działać, bo tam nic nie ma 😉 To tylko wyprowadzenie napięcia, które wchodzi na złącze zasilania - to działa tak jakbyś dolutował do złącza zasilania ekstra przewód i opisał taką końcówkę jako Vin.

[JakubKozak]

Czemu bateria 9 V nie nadaje się do zasilania silników (w kursie podstaw Arduino jest zastosowane właśnie takie źródło zasilania silnika) a bateria AA już jest odpowiednim źródłem zasilania?

Czy taki zasilacz będzie odpowiedni?

https://botland.com.pl/zasilacze-dogniazdkowe/2999-zasilacz-impulsowy-12v25a-100v-240v-wtyk-dc-5521mm-5904422331382.html

[Treker (Damian Szymański)]

11 minut temu, JakubKozak napisał:

Czemu bateria 9 V nie nadaje się do zasilania silników (w kursie podstaw Arduino jest zastosowane właśnie takie źródło zasilania silnika) a bateria AA już jest odpowiednim źródłem zasilania?

Nie, nie - w kursie Arduino nie podłączamy prawdziwego silnika, tylko diody i symulujemy obracanie się silnika w dwie strony. Silnik pobiera po prostu zbyt duży prąd, mówiąc w skrócie bateria ma zbyt małą wydajność, aby zasilić taki napęd. Koniecznie przeczytaj kurs podstaw elektroniki, to temat się wyjaśni - chodzi tutaj o rezystancję wewnętrzną baterii: https://forbot.pl/blog/kurs-elektroniki-napiecie-prad-opor-zasilanie-id3947

11 minut temu, JakubKozak napisał:

Czy taki zasilacz będzie odpowiedni?

https://botland.com.pl/zasilacze-dogniazdkowe/2999-zasilacz-impulsowy-12v25a-100v-240v-wtyk-dc-5521mm-5904422331382.html

Jeśli chcesz zasilać silnik z 12 V to tak, taki wystarczy.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[JakubKozak]

Okej, jeszcze upewnię się czy dobrze rozumiem skoro Vin jest przedłużeniem zasilania Arduino to gdy podłączę do niego zasilacz 12 V to na Vin tez będę miał 12 voltów?



[Treker (Damian Szymański)]

@JakubKozak dokładnie tak 🙂

[JakubKozak]

Dziękuje bardzo😀

[kaczakat]

Akurat ten silnik to lepiej zasilić z zasilacza 6-7V, przecież ma napisane 5V na obudowie, z 1.5V to może jeszcze wytrzyma, Aruduino też ma zasilacz zalecany 7V. Są wersje silnika 12V też.

[H1M4W4R1]

5 minut temu, kaczakat napisał:

Akurat ten silnik to lepiej zasilić z zasilacza 6-7V, przecież ma napisane 5V na obudowie, z 1.5V to może jeszcze wytrzyma, Aruduino też ma zasilacz zalecany 7V. Są wersje silnika 12V też.

Silniki krokowe wytrzymają spokojnie dużo większe napięcia, o ile nie przeciążasz ich prądowo. Np. NEMA17 spokojnie działa na 60V, a pewnie nawet na 96V by poszło. A podobno napięcie znamionowe to 3V 😉

[JakubKozak]

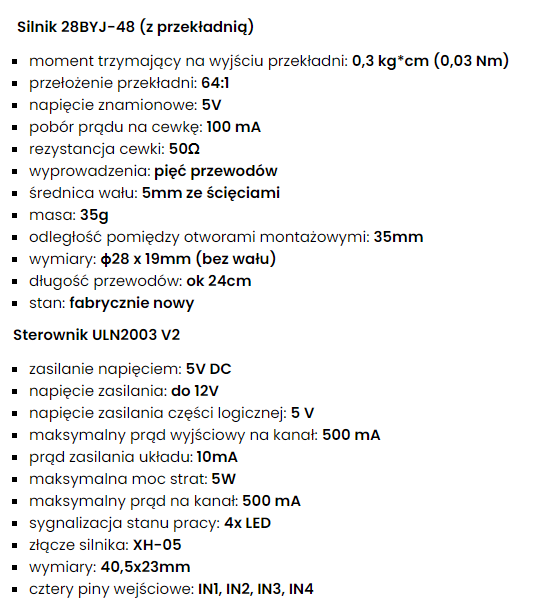

Czyli z takimi parametrami silnika krokowego mogę na spokojnie podłączyć go korzystając z zasilacza 12 V, 2 A?
