38 minut temu, _LM_ napisał:

Wago ma fajne złączki na linki

Screenshot_2023-10-27-15-54-43-802_com_miui.gallery.thumb.jpg.9ff62367d9c13138686d55e02b76a2d2.jpg

To prawda. Tydzień temu, kiedy spróbowałem tego po raz pierwszy, myślałem, że to działa jak kostka (każdy tor osobno). Na piątce powtykałem po kilka przewodów w każdy tor i niektóre tory połączyłem między sobą dodatkowym przewodem... rofl Zdziwiłem się, że nagle w układzie mam wszystko spięte razem, masę, prąd itp. Później wziąłem próbnik i tak nauczyłem się czym jest WAGO.

Link do komentarza
Share on other sites

Prośba:

https://botland.com.pl/zlacza-raster-254mm/6889-pin-zenski-do-obudowy-gniazda-raster-254mm-10szt-5904422303198.html

Nigdy tego nie robiłem.

Zaciskam przewód na tym końcu połączonym z listwą i wsuwam do obudowy, aby "ząbek" trafił w otwór w obudowie i "zaskoczył". To wydaje mi się jasne.

Nie wiem tylko o co chodzi z listwą łączącą piny (tą, która ma okrągłe otwory). Odcinam ją po prostu? Ona jest tylko elementem łączącym do pinów czy też do czegoś służy? A jeśli służy, to do czego? Nie wiem nawet jak się właściwie takie gniazdo nazywa. Czy ktoś mógłby mnie wspomóc linkiem/ilustracją/czymkolwiek będącym instrukcją właściwego użycia tego ustrojstwa?

PS. Postawiłem sobie serwerek na filmy i wrzuciłem kilka migawek z budowy alarmu: https://movies.metricsmaster.eu/

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

2 godziny temu, ethanak napisał:

To się nazywa podobno Molex 2.54. A blaszka służy do tego żeby ją odciąć/odłamać przed/po zaciśnięciu.

To chyba Molex KK 396 (albo coś innego z tej serii).

3 godziny temu, Szern napisał:

Nie wiem tylko o co chodzi z listwą łączącą piny (tą, która ma okrągłe otwory).

Listwa służy do zablokowania kontaktu w zagniatarce. Niestety klony i chińskie wynalazki zwykle nie są dopasowane głębokościowo i trzeba trochę improwizacji / praktyki by nimi zaciskać, ale za to są znacznie tańsze 😉 Na start w sam raz - nauczysz się używać byle czego, to w momencie zakupu oryginalnej pod konkretną złączkę będzie to czysta przyjemność.

Tutaj możesz znaleźć ciekawy artykuł z porównaniem oryginalne/chińskie: https://www.mattmillman.com/info/crimpconnectors/

Link do komentarza
Share on other sites

Ja oczywiście rzeźba i też lutuję takie zaciskane konektorki 😛 Choć to nie zawsze może być źle. Nagrzewnica elektryczna 12 V, 1000 W z samochodu, duży oczkowy konektor na przewodzie od masy - zaciśnięty i pobielony.

Edytowano przez matsobdev
Link do komentarza
Share on other sites

21 godzin temu, H1M4W4R1 napisał:

To chyba Molex KK 396 (albo coś innego z tej serii).

Tak, to jest to. Niestety zgniatarka bardzo źle sobie z tym radzi. Źle zamyka blaszki i tnie izolację. Dodatkowo mam przewody różnej grubości doprowadzone do centralki, między innymi wielożyłowy miedziany 3,5 mm i ten tragicznie sobie radzi w żeńskich Molexach.

Wprawdzie płytka do tego jest bardziej sensowna niż poprzedni pomysł:

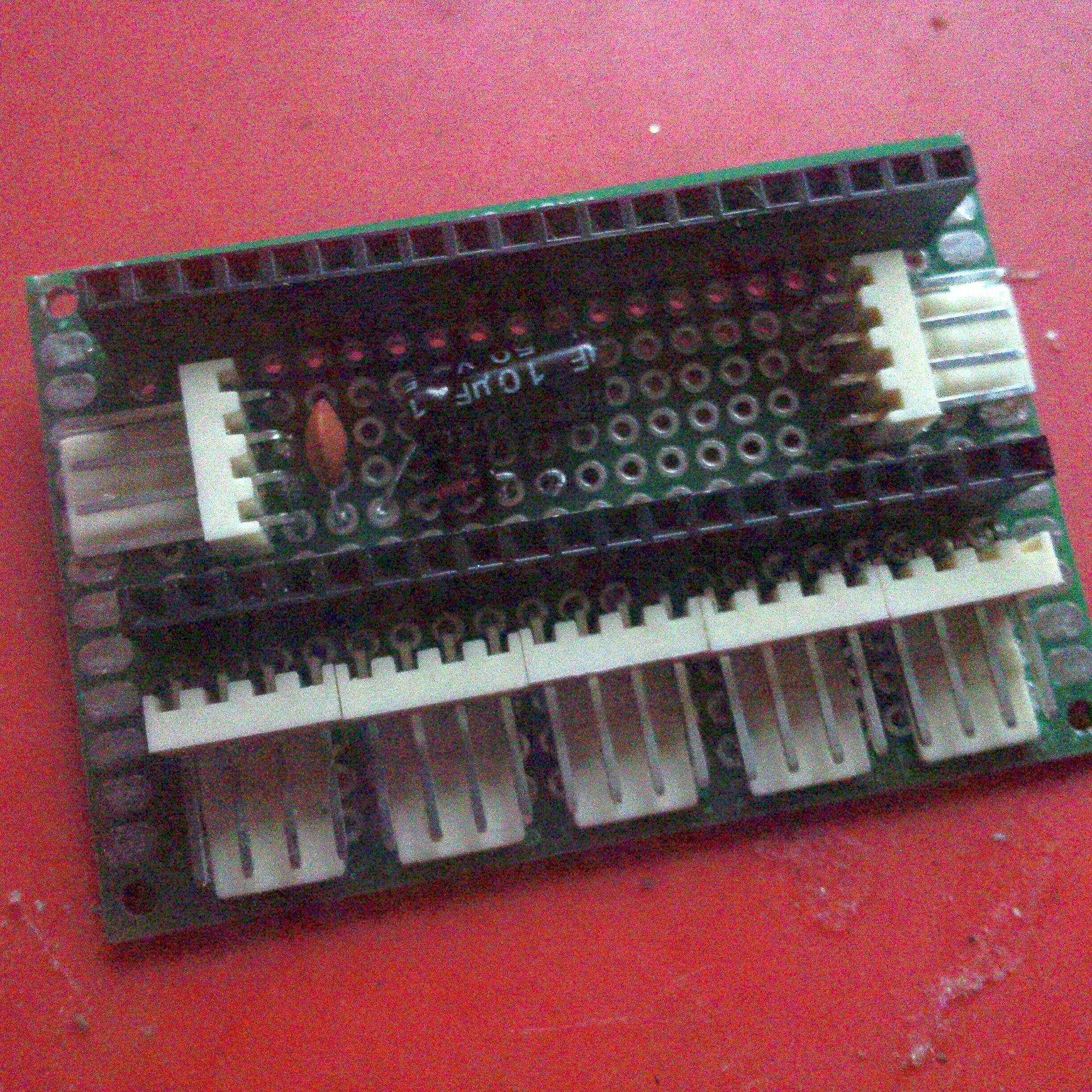

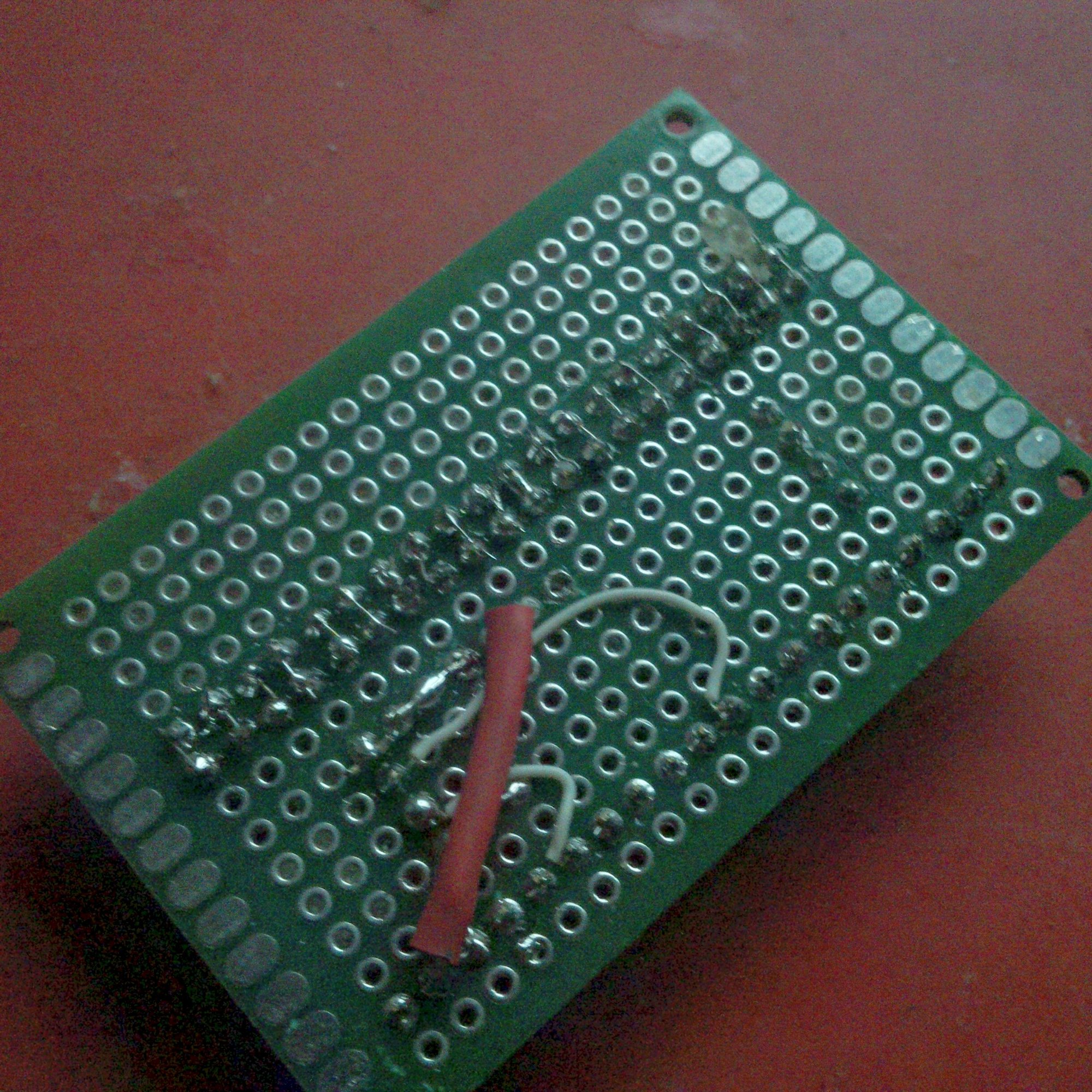

 002.thumb.jpg.21fae758915b25fbaf8e7084ecb2d8e1.jpg003.thumb.jpg.b2f0442b9be36db922c9e69d960249d4.jpg

Ale jednak spróbuję jutro podejścia z listwą barierową i zaciskanymi końcówkami.

W końcu się uda...

Link do komentarza
Share on other sites

Trzecie podejście do płytki centralki.

Złącza barierowe trzymają solidnie, końcówki przewodów zacisnąłem w tulejkach. Wtyczki Molex wykorzystałem do założenia przewodów na płytce przekaźnika. Bardzo mnie rozczarowały. Nie dość, że bardzo trudno je zacisnąć bez dedykowanego narzędzia, to jeszcze źle stykają i przy najmniejszym poruszeniu płytki słyszę radosne trzaskanie przekaźników. Na razie zamocuję płytki na sztywno, ale jeśli ktoś może mi doradzić dobrą wtyczkę na piny (coś jak jumperek) to chętnie skorzystam.

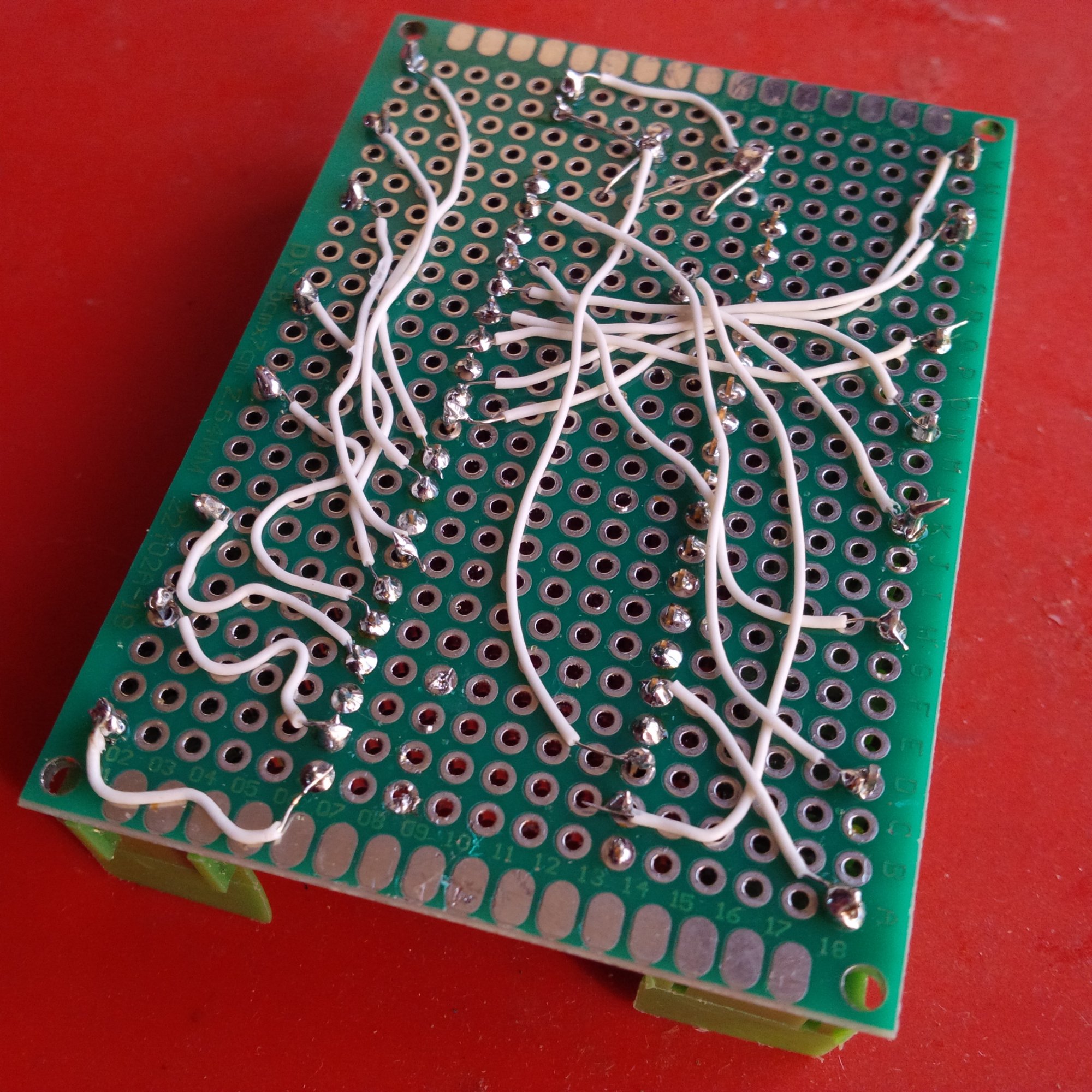

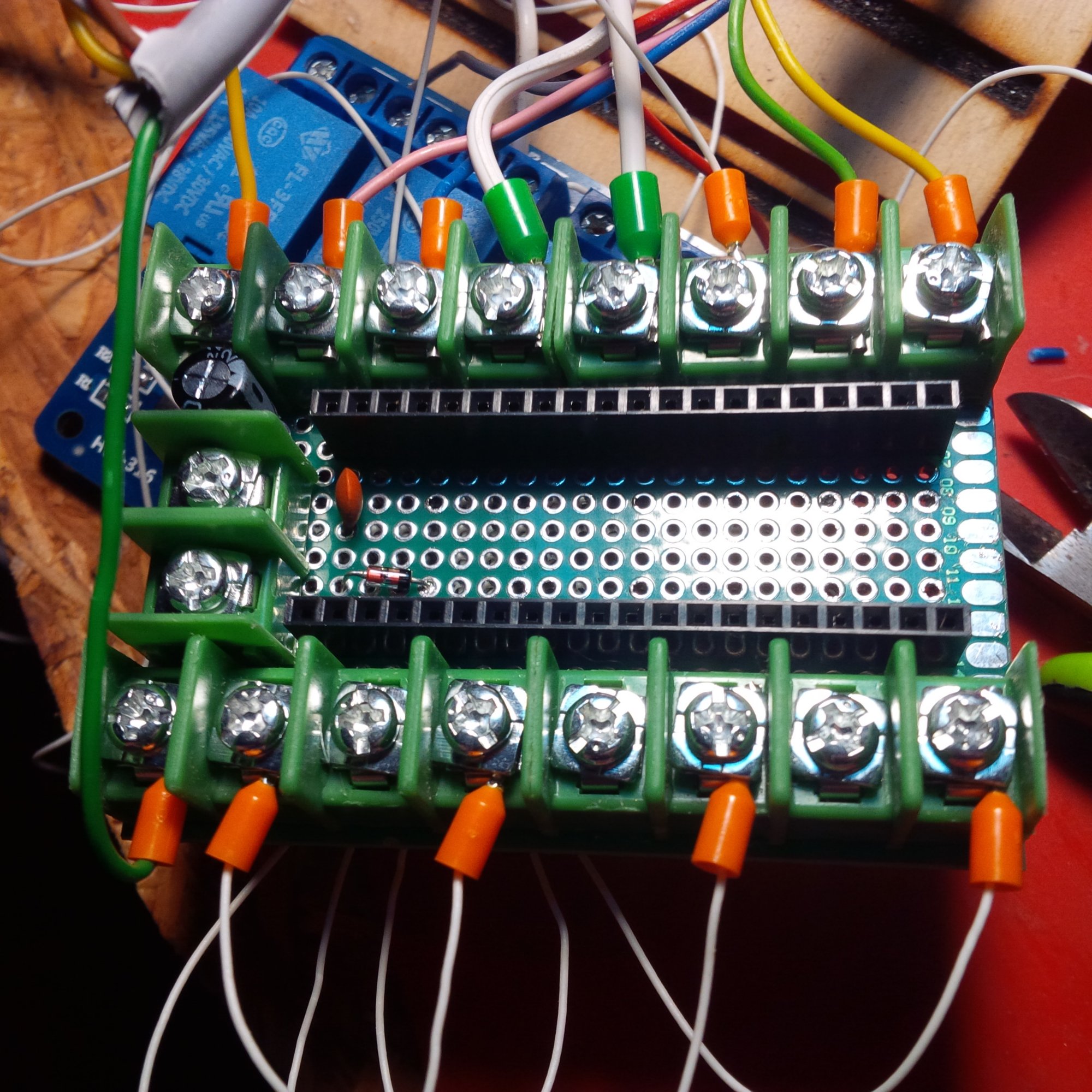

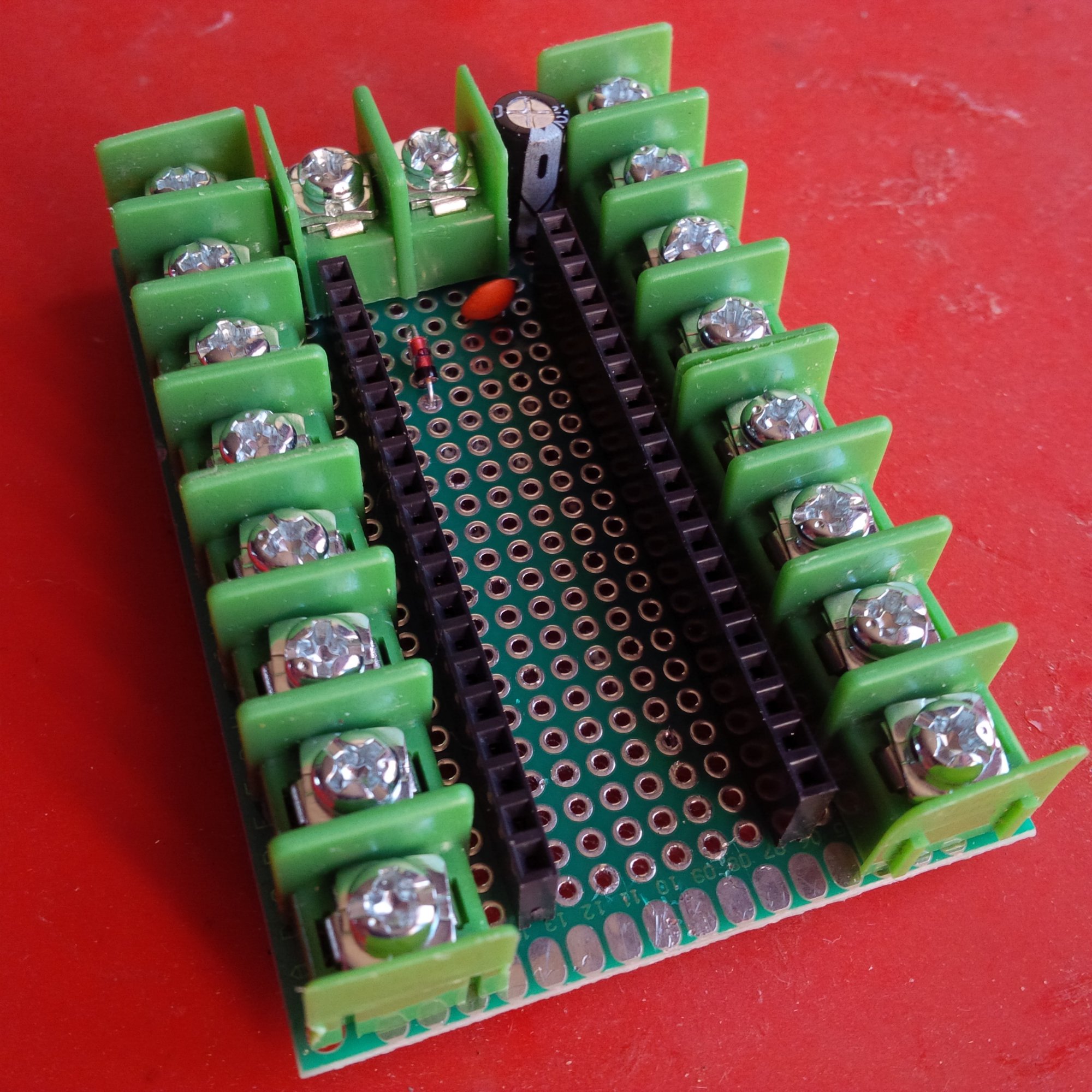

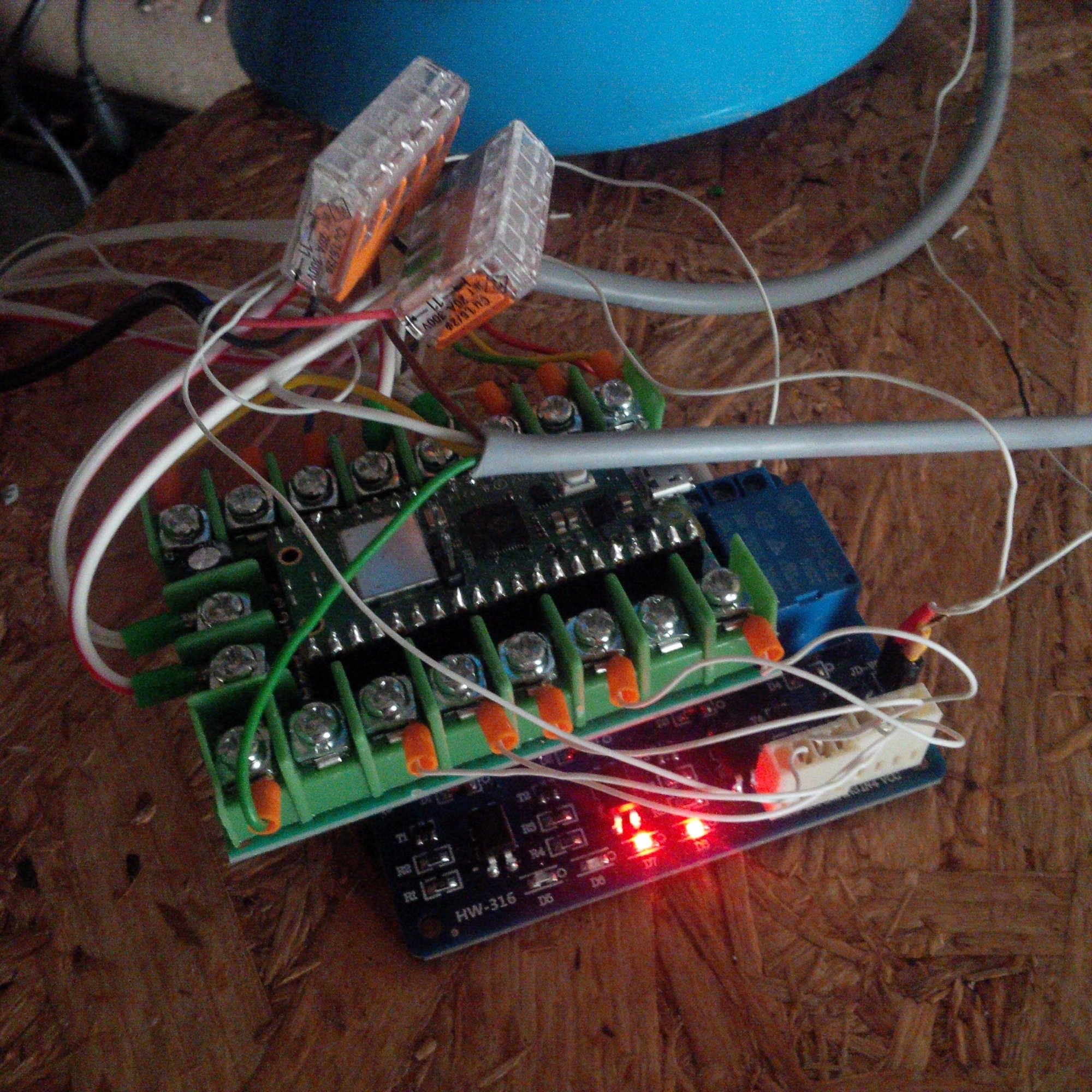

IMG_20231102_090740.thumb.jpg.ac0e177866283f479fad7ff13797fca4.jpgIMG_20231102_090752.thumb.jpg.0695b633976b22c6b28354706fe801cb.jpgIMG_20231102_113651.thumb.jpg.7c80ad8894b22c80aa27fbc8e3a71cc9.jpgIMG_20231104_100145.thumb.jpg.badff1fc366ff6656cacf49f45ed08d6.jpg
