DIY Generator nalepek do układów DIP/DIL (on-line)

[jacek_SQ6KBQ]

Drogi Konstruktorze!

Na pewno zdarzyła Ci się taka sytuacja: tworzysz układ na płytce stykowej. Wszystko jest ok, ale nagle ... które wyprowadzenie jest które? I liczysz: raz, dwa, trzy ... a potem drugi raz, żeby się nie pomylić, a czasem trzeci. Ale można inaczej - wystarczy nakleić na układ rozpiskę wyprowadzeń. I tu właśnie przychodzi z pomocą moja aplikacja. Możesz opisać piny układu całkowicie po swojemu, niekoniecznie zgodnie z kartą katalogową.

Bez rejestracji, w pełni darmowo. Bez żadnego pobierania, wystarczy przeglądarka internetowa. Bez reklam. Po prostu tworzysz i drukujesz plik PDF. Jest także możliwość zapisania projektu, więc Twoja praca się nie zgubi.

Zapraszam do testowania!

Na razie wrzucam jako zajawkę, wkrótce pojawią się lepsze zdjęcia i zrzuty ekranu.

Wszelki feedback mile widziany!

https://stickers.js29a.info.pl/

[BeeKeyPro]

Fajne narzędzie, będę pewnie korzystał.  Jedyne co by można było dodać, żeby narzędzie było praktyczniejsze to:

1. Dodawanie niestandardowych kolorów.
2. Dodawanie wielu nalepek na kartkę (różnych od siebie), bo trochę bez sensu całą kartkę zużywać na jeden malunki obiekt.

Poza tym narzędzie super!

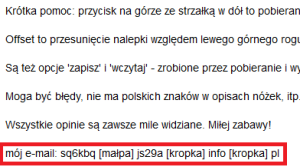

EDIT: Chyba znalazłem błąd w tekście:



Edytowano Styczeń 22, 2025 przez BeeKeyPro

[Treker (Damian Szymański)]

22 minuty temu, BeeKeyPro napisał:

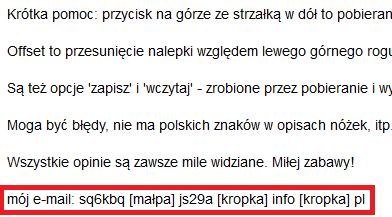

Chyba znalazłem błąd w tekście:

Zapewne jest to celowe. Robi/robiło się tak, aby utrudnić internetowym botom łatwe kopiowanie adresów e-mail ze strony Internetowej. Kiedyś takie rozwiązania były powszechne, teraz robi się to często w bardziej zaawansowany sposób, a ta metoda jest po prostu łatwa we wdrożeniu

[jacek_SQ6KBQ]

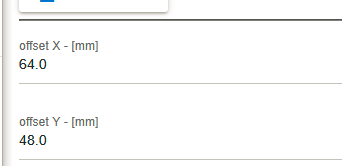

co do drukowania paru nalepek na arkuszu, to na tą chwilę można to zrobić manipulując przesunięciem (offset):

tzn. puszczać poszczególne wydruki z różnym przesunięciem na tej samej kartce.

może dorobię wersję z paroma nalepkami.

własne kolory wyprowadzeń będą wkrótce.

[jacek_SQ6KBQ]

dodałem możliwość wyboru niestandardowych kolorów



[ethanak]

Czego mi brakuje? Biblioteki popularnych scalaków (bo muszę mieć otwarte okno z datasheetem i drugie z tym wynalazkiem).

Poza tym inicjatywa fajna, akurat niedługo będę musiał jakąś stonogę do stykówki wsadzić i na pewno się przyda.

[ethanak]

O, mam babola!

Wciskam 'Zapisz', pojawia się hgw why jakieś okienko co mnie informuje że mam podać nazwę pliku i mi zapisze w pobranych. Podaję nazwę, klikam 'zapisz'... i okienko ginie, ale pojawia się systemowe okno zapisu pliku które pozwala mi wybrać inną nazwę i inny folder.

To tak ma być?



[BeeKeyPro]

26 minut temu, ethanak napisał:

Wciskam 'Zapisz', pojawia się hgw why jakieś okienko co mnie informuje że mam podać nazwę pliku i mi zapisze w pobranych. Podaję nazwę, klikam 'zapisz'... i okienko ginie, ale pojawia się systemowe okno zapisu pliku które pozwala mi wybrać inną nazwę i inny folder.

To chyba kwestia ustawień przeglądarki. U mnie zapisuje w pobranych.

[BeeKeyPro]

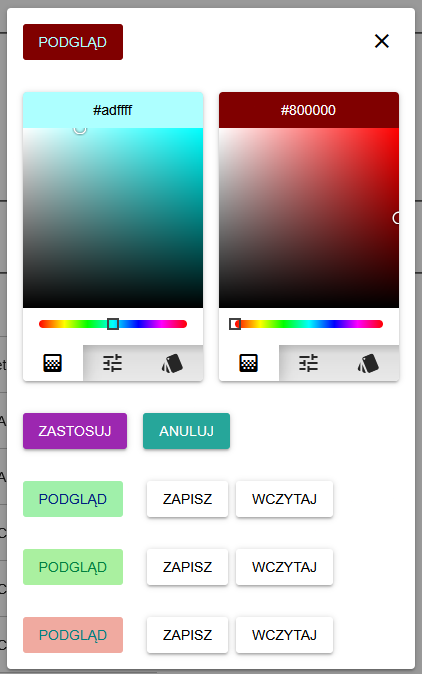

Taka jeszcze propozycja, można by zrobić, że jak wybierasz biały kolor, to w okół przycisku pojawia się czarna ramka wokół przycisku (żeby przycisk nie ginął) coś takiego:

Edytowano Styczeń 23, 2025 przez BeeKeyPro

[ethanak]

Moja propozycja co do tego "zapisz" (zresztą nie moja, bo podpatrzona w jakimś edytorze sprite'ów dla C64):

• Tworząc nowy projekt podajesz nazwę
• Pliki do zapisu będą w stylu "nazwaprojektu.pdf" czy "nazwaprojektu.json"
• Jeśli przeglądarka ma ustawione "nie pytaj" to zapisze w pobranych pod właściwą nazwą
• Jeśli ma ustawione "pytaj" to zapisze tam gdzie ja chcę

Może być?

[BeeKeyPro]

@jacek_SQ6KBQ Dzięki za dodanie!

[jacek_SQ6KBQ]

@ethanak da się. jak to dokładnie przemyślę, to jutro to wprowadzę takie zmiany.

[BeeKeyPro]

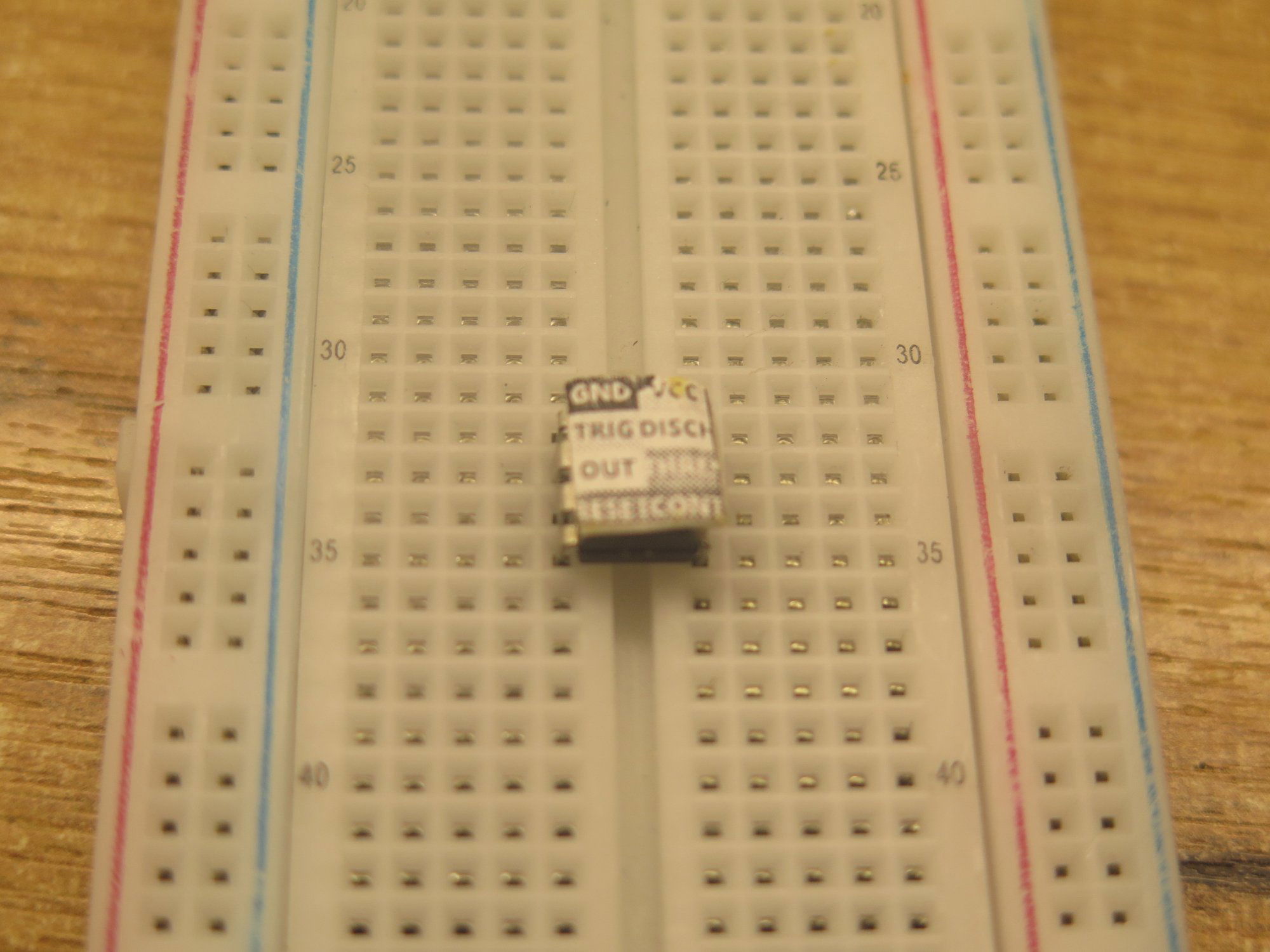

W praktyce sprawdzają się świetnie! Zrobiłem taką do układu Timer 555:

nie wygląda to u mnie estetycznie bo:

• Mam tylko drukarkę laserową
• Naklejka nie ma odpowiednich wymiarów
• Naklejka ubrudziła się jakimś żółtym czymś

Ale tu nie estetyka jest ważna, tylko praktyczne wykorzystanie tego. Byłem pewny, że na jedno pole przypadają 3 literki, a nawet 5 da się upchać  Narzędzie super, zrobię sobie jeszcze taką do Attiny85.



Edytowano Styczeń 23, 2025 przez BeeKeyPro

[BeeKeyPro]

A takie pytanie @jacek_SQ6KBQ. Czym przyklejasz to do układów? Ja na taśmie dwustronnej przykleiłem..

[ethanak]

@BeeKeyPro ja mam zamiar użyć wikolu.

@jacek_SQ6KBQ masz gdzieć opis pliku projektu czy muszę się bawić w reverse egineering?

Edytowano Styczeń 23, 2025 przez ethanak
