dondu Luty 15, 2012 Udostępnij Luty 15, 2012 Pisał jedynie: OK, dodam jeszcze kilka kondensatorów, a co do mostka, to napisałem że FNG - a to oznacza o ile się nie mylę moduł. czyli nie jest pewien, a datasheet FNG, to nie moduł tylko scalak: http://www.toshiba.com/taec/components2/Datasheet_Sync/261/27197.pdf Ale jeżeli jest pewien, że stosuje moduł na którym filtrowanie jest, to oczywiście dodatkowe jest zbędne. EDIT: Pisaliśmy równocześnie 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
MacGyver Luty 16, 2012 Udostępnij Luty 16, 2012 Zastanawiałeś sie czy nie lepiej było by użyć parzystej liczby czujników, np. 20? Wtedy centralne były by 2 czujniki, co wydaje mi sie, że wpłyneło by na lepszą jazde FTL. A jak myśli reszta forum? Cytuj Link do komentarza Share on other sites More sharing options...
Grabki Luty 16, 2012 Autor tematu Udostępnij Luty 16, 2012 Zastanawiałeś sie czy nie lepiej było by użyć parzystej liczby czujników, np. 20? Wtedy centralne były by 2 czujniki, co wydaje mi sie, że wpłyneło by na lepszą jazde FTL. A jak myśli reszta forum? Mam swoją koncepcję na umieszczenie czujników 🙂 nie wiem czy się sprawdzi, ale to będzie widać po jakiś testach. W idealnej pozycji będą 3 czujniki nad linią. Cytuj Link do komentarza Share on other sites More sharing options...

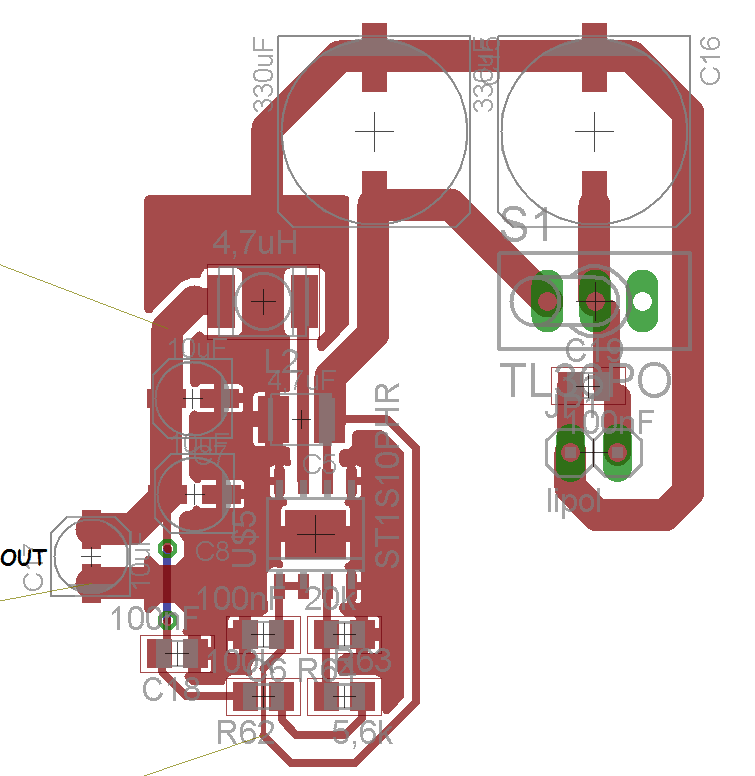

Grabki Kwiecień 4, 2012 Autor tematu Udostępnij Kwiecień 4, 2012 Bardzo długo nic nie pisałem, i bardzo nie wiele udało się do tej pory zaprojektować, jeśli chodzi o pcb - byłem zajęty i nie miałem czasu. Jako że dzisiaj znalazłem trochę czasu, postanowiłem zaprojektować część związaną z przetwornicą. Starałem się rozmieścić elementy tak jak jest to pokazane w dokumentacji(choć nie wszystko tam rozumiem, ale staram się zrozumieć 🙂), ale jako, że czytałem kiedyś na forum o problemach z wybuchającymi przetwornicami, dlatego zwracam się do was z prośbą, czy moglibyście zerknąć czy wszystko jest ok, czy można coś poprawić? Wolałbym zaoszczędzić sobie późniejszych kłopotów z niedziałającą/wybuchającą przetwornicą. Liczę na waszą pomoc, będę bardzo wdzięczny. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
nif Maj 17, 2012 Udostępnij Maj 17, 2012 Mam pytania odnośnie przetwornicy. To ST1S10PHR, tak? Z czego wynikają lub jakie mają przeznaczenie te dwa kondensatory 330uF? I co będzie zasilane przetwornicą? Logika czy silniki? Cytuj Link do komentarza Share on other sites More sharing options...
Grabki Maj 18, 2012 Autor tematu Udostępnij Maj 18, 2012 Mam pytania odnośnie przetwornicy.To ST1S10PHR, tak? Z czego wynikają lub jakie mają przeznaczenie te dwa kondensatory 330uF? I co będzie zasilane przetwornicą? Logika czy silniki? Przetwornica będzie zasilała logikę, a kondensatory są po to, aby zniwelować zakłócenia z silników i turbiny. Skoro już piszę, to powiem, że ostatnio próbowałem wytrawić płytkę, niestety, ścieżki się mocno popodtrawiały i chyba już nie zdążę zrobić robota na zawody w Poznaniu 🙁. Cytuj Link do komentarza Share on other sites More sharing options...
nif Maj 18, 2012 Udostępnij Maj 18, 2012 Przetwornica będzie zasilała logikę, a kondensatory są po to, aby zniwelować zakłócenia z silników i turbiny. Ok. A czy mogę zapytać dlaczego dajesz taką pojemność? Cytuj Link do komentarza Share on other sites More sharing options...
Grabki Maj 18, 2012 Autor tematu Udostępnij Maj 18, 2012 Bo takie mają największe kondensatory smd w botlandzie, a dałem kilka, żeby się później nie okazało, że jest ich za mało - jak najwięcej, ale żeby nie zabierało za dużo miejsca. Co do robota, to dzisiaj wyciąłem drugą płytkę (wykonaną niedawno przeze mnie frezarką) i jutro spróbują wytrawić znowu płytkę - nie będę się poddawał i będę walczył, może uda się zdążyć 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Armir Maj 19, 2012 Udostępnij Maj 19, 2012 Nie dawaj tak dużej pojemności przy st1s10 ta opisana w nocie jest wystarczająca. Przez zbyt dużą przetwornica może strzelać. Cytuj Link do komentarza Share on other sites More sharing options...
Grabki Maj 19, 2012 Autor tematu Udostępnij Maj 19, 2012 Nie dawaj tak dużej pojemności przy st1s10 ta opisana w nocie jest wystarczająca. Przez zbyt dużą przetwornica może strzelać. Mówisz o tych 30uF za przetwornicą? Cytuj Link do komentarza Share on other sites More sharing options...
Sabre Maj 19, 2012 Udostępnij Maj 19, 2012 Nie dawaj tak dużej pojemności przy st1s10 ta opisana w nocie jest wystarczająca. Przez zbyt dużą przetwornica może strzelać. Chodzi o zbyt duże pojemności na wyjściu a nie na wejściu. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Maj 20, 2012 Udostępnij Maj 20, 2012 Z tego co pamiętam jak dasz na wyjściu przetwornicy więcej niż 100uF to może już zacząć strzelać 🙂 1 Cytuj Link do komentarza Share on other sites More sharing options...
Grabki Maj 20, 2012 Autor tematu Udostępnij Maj 20, 2012 Czyli te 30uF nie powinno być aż takie groźne 🙂 edit: Robot już pięknie jeździ, niestety z niewiadomych mi przyczyn zepsuła mi się turina - silnik jest luźny, tak jakby się wyłamał/wykręcił i mam już chyba po zawodach ;/ a liczyłem na całkiem dobry wynik jutro 😥 Cytuj Link do komentarza Share on other sites More sharing options...
Slayer91 Czerwiec 24, 2012 Udostępnij Czerwiec 24, 2012 Słuchajcie dręczy mnie jedno pytanie odnośnie płytki. Sam przymierzam się do budowy i próbuję się puki co podszkolić analizując schematy działających robotów. Zastanawia mnie dlaczego każdy z komparatorów jest podłączony na wyjściu przez 100kom do zasilania. Wyjścia nie mogłyby być podpięte bezpośrednio do wejścia uC ? Cytuj Link do komentarza Share on other sites More sharing options...
GAndaLF Czerwiec 24, 2012 Udostępnij Czerwiec 24, 2012 Komparator LM339 ma wyjście z otwartym kolektorem/otwartym drenem i dlatego rezystor pullup jest niezbędny. Cytuj Link do komentarza Share on other sites More sharing options...
