"Myślisz, że dodatkowe bity nie ważą?"

Oczywiście, że ważą. Tylko, że zera mają masę dodatnią a jedynki ujemną - zgodnie z kodowaniem liczb całkowitych ze znakiem. I choć kodu binarnego programu nie można traktować jak szumu białego, to jednak średnio dość dobrze się to znosi. Może w małej konstrukcji i krótkim kodzie da się jeszcze zauważyć jakieś anomalie ale przyrost masy całej informatyki na świecie jest raczej.. hm, zerowy. To własnie dzięki m.in. takim własnościom rozwijają się tak fajne konstrukcje jak ta tutaj 😃

Sabre, nie wiem co mi przyszło do głowy. Zrozumiałem, że te 130 gramów ciągu będziesz musiał uzyskać z pojedyńczego śmigiełka. Z 1/4 tego nie będzie problemu. Trochę to mocowanie śmigieł wydaje się słabowite - to w końcu tylko tworzywo po stali i to pewnie na wałku 1 lub 2mm ale może przy tych momentach wystarczy. Umieść swój krzyżak trzymający kopterka za pętelki conajmniej z pół metra (to małe śmigła - wystarczy) nad podłogą. Wtedy śmigła będą pracować w strumieniu niezakłóconym wpływem ziemi i całość przy próbach będzie stabilniejsza i bardziej przewidywalna. Inaczej pojazd unosi się trochę jakby na poduszce powietrznej - zjawisko znane też w normalnych, dorosłych helikopterach wiszących nisko nad ziemią. Wokół wirnika tworzy sie wielki rotor zasysający od góry to, co uleciało z poduszki bokiem a ponieważ zjawisko jest chaotyczne, rama ma tendencję do dziwnych uślizgów. Wszystko znika (u mnie) na wysokości ok. 1m

Link do komentarza
Share on other sites

Wow sabre zapowiada się ciekawi quadro 😉

Zamierzasz go wyposażyć w "inteligencję", czy ma być to z założenia zabawka RC?

marek1707 To wygląda na laminat szklano-epoksydowy i to pewne o grubości 1,5mm. Nie ma się co obawiać, że się złamie nawet przy małym zderzeniu... fragmentu takiego laminatu 3x5cm w rękach nie złamiesz, a tu siły są znacznie mniejsze.

Link do komentarza
Share on other sites

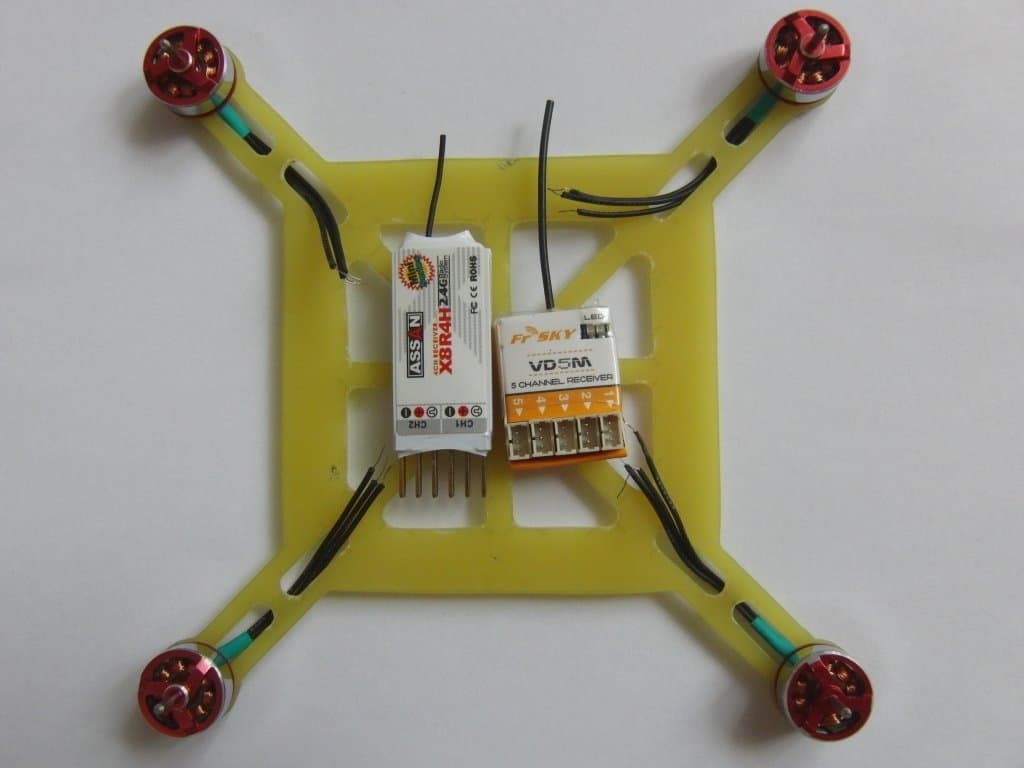

Ten egzemplarz nie ma raczej szans na bycie czymś więcej niż "zabawką" RC. Udźwig tej miniatury jest za mały na doczepienie czegokolwiek więcej pomimo teoretycznego zapasu około 50g. Przy pełnym ciągu zbyt szybko rozładowywałby się akumulatorek. Rama jest wykonana z laminatu szklano-epoksydowego o grubości 1,2mm i naprawdę jest bardzo sztywna jak na jej potrzeby. Ośki silników mają 1,5mm średnicy a śmigło będzie wchodziło na nie na spory wcisk, jeśli się zluzują (co jest raczej mało prawdopodobne) to przykleję je na jakiś cyjanopan, albo założę nowy komplet z ciaśniejszymi otworami.

Link do komentarza
Share on other sites
