@jogaszu ładny program. Widzę, że zadbałeś też o odpowiednie przesuwanie wyniku na wyświetlaczu 🙂 Ciekawa metoda, ładnie to wykombinowałeś! Jakbyś chciał podziałać więcej w tym kierunku to sprawdź sobie funkcję printf (bo to chyba najlepsze rozwiązanie tego problemu). Jednak podaję to oczywiście jako ciekawostkę, bo w kursie tego nie omawiałem. Szczegóły: https://playground.arduino.cc/main/printf

[Alias]

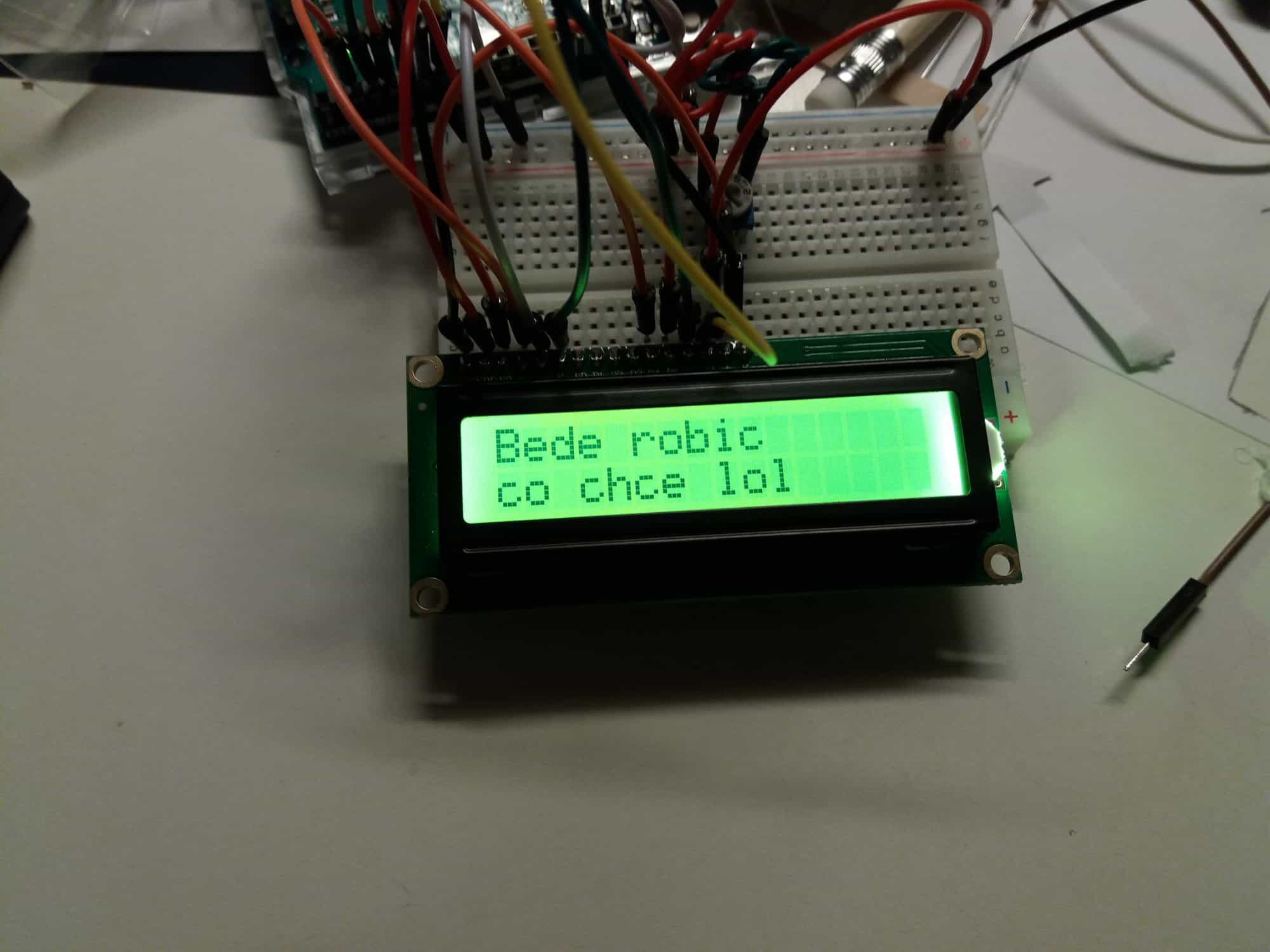

I tyle w temacie

[Treker (Damian Szymański)]

@Alias super, że działa - powodzenia w dalszych eksperymentach 😉

[tiger333]

Hej,

Jestem tu nowy uczę się z tego kursu. Postanowiłem zrobić też własny projekt. Na podstawie zadania o stoperze jestem w trakcie tworzenia programu pod nazwą minutnik. Czas ustawiam z przycisku i to mam ogarnięte. Natomiast mam problem z odliczeniem ustawionego czasu. Uruchomienie odliczania czasu ma być z przycisku. Niestety moje próby z pętlą for, if nie wychodzi. Znalazłem coś takiego jak biblioteka Timers lecz jeszcze nie miałem czasu jej sprawdzić. Czy to może pomóc? Pomiar również ma być widoczny na wyświetlaczu 2x 16.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

@tiger333 witam na forum 🙂 Załóż najlepiej osobny temat i wklej program, który napisałeś łatwiej będzie coś doradzić 😉

[annette]

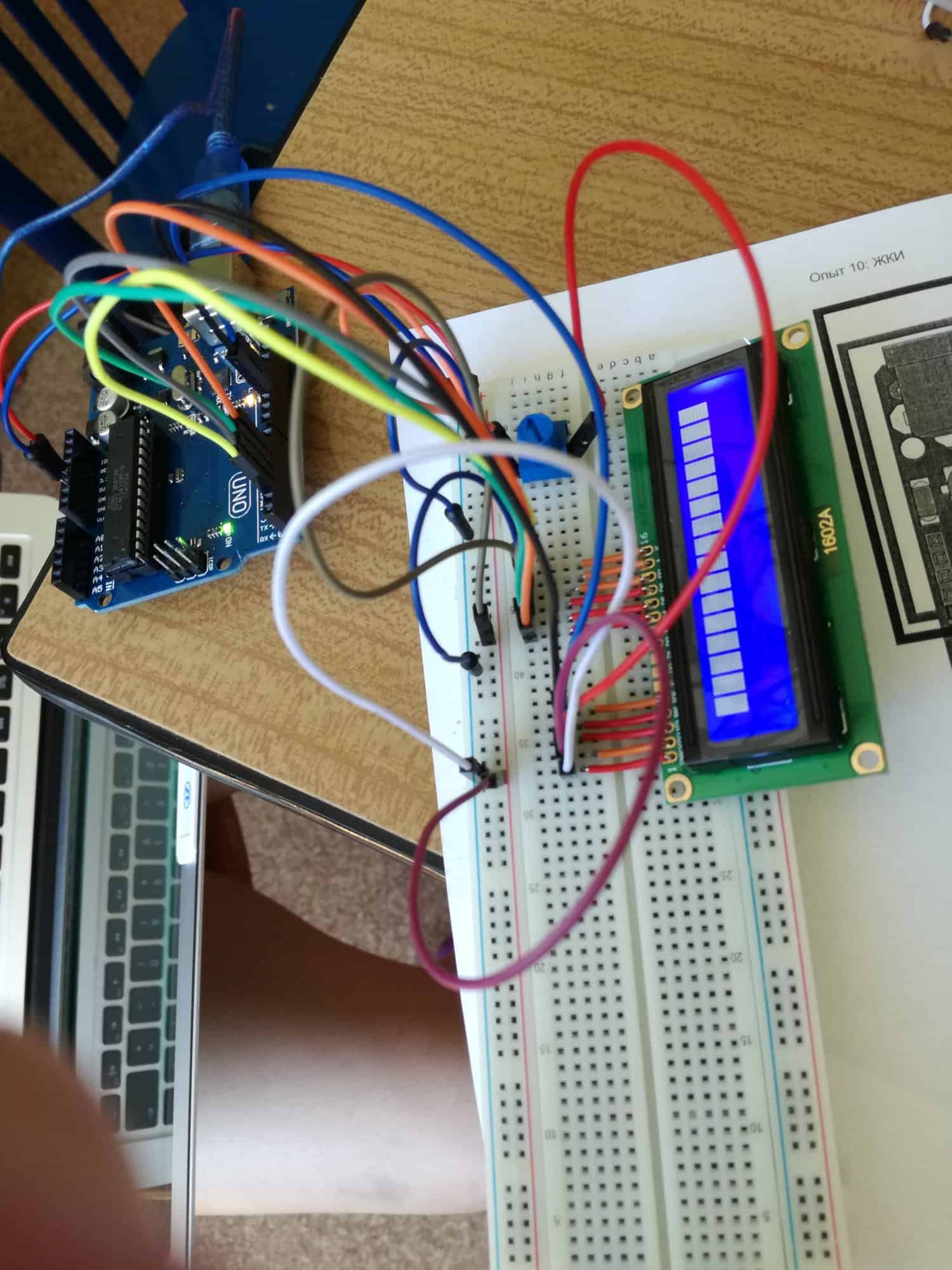

Ja mam problem z tym wyświetlaczem. Podłączyłam wyświetlać, wszystko działa, kwadraciki się świecą, ale żadnego napisu mi nie pokazuje, cały czas te kwadraciki. już nie wiem co mam robić, bo żaden program nie działa.

Pozdrawiam

[Treker (Damian Szymański)]

@annette witam na forum 🙂 Widzę, że korzystasz z innego sprzętu niż ten, który jest używany w kursie. Zakładając, że masz poprawne elementy to proponowałbym zacząć od przylutowania złącza do wyświetlacza. Nie możesz podłączać go w taki sposób jak na zdjęciu - jest duża szansa, że tam kryje się problem.

[Itap88]

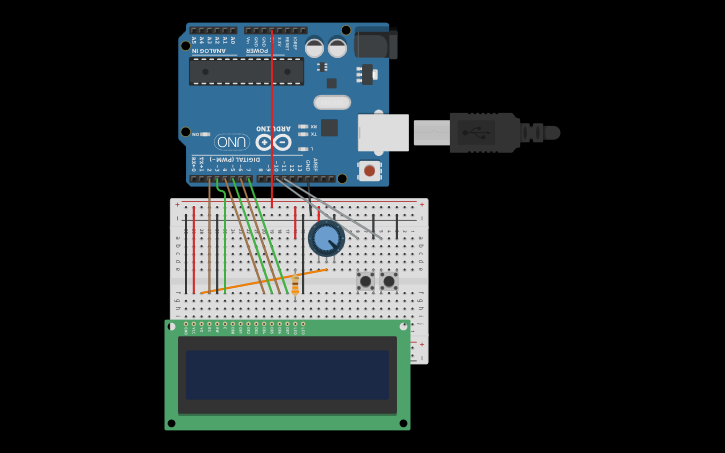

Odnośnie zadania 7.4, to wykonałem stoper w symulatorze "Tinkercad" (nie mam jeszcze płytki) i mam jeden problem. Stoper ma opóźnienie równe około połowie aktualnie wyświetlonego czasu. Wie ktoś dlaczego?
