utty - malutki zewnętrzny terminal do debugowania


deshipu

Pomocna odpowiedź

Pomysł jest stary jak świat, praktycznie każdy ma go na swojej liście "kiedyś trzeba będzie zrobić". No to w końcu się za to zabrałem. Do rzeczy.

Idea jest taka, że dobrze jest móc wyświetlić jakieś diagnostyczne logi z robota, ale niefajne jest bieganie za nim z kablem od PC ani komplikowanie konstrukcji wbudowywaniem wyświetlacza -- zatem mamy prosty terminal seryjny, który podłączamy do naszego robota tylko wtedy, gdy chcemy. Terminal ma prosty wyświetlacz, procesorek, który zajmuje się dekodowaniem sygnału i wyświetlaniem, oraz kilka przycisków na dodatkowe funkcje. Całość jest banalnie prosta i tania, a zapewnia sporą wygodę.

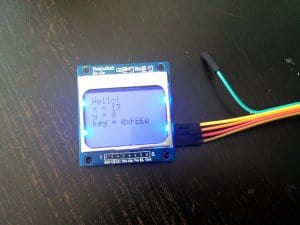

Konstrukcja, jak widać na poniższym zdjęciu, jest banalnie prosta. Z jednej strony wszystkie nóżki modułu Pro Mini podlączone są bezpośrednio do pinów wyświetlacza, z drugiej do przycisków.

Oprogramowanie także jest banalne, bo użyłem bibliotek Adafruit. Kod dostępny jest w repozytorium: https://bitbucket.org/thesheep/tty

Co pozostało? Planuję dodać do urządzenia buforowanie tak, żeby można było sobie przyciskami przewijać nasze logi. Może też jakieś menu do zmiany parametrów transmisji danych. No i jak się będę naprawdę bardzo nudził, to może opcję wyświatlania liczb otrzymywanych na wejściu w postaci wykresu.


  • Lubię! 1
Link do komentarza
Share on other sites

Podoba Ci się ten projekt? Zostaw pozytywny komentarz i daj znać autorowi, że zbudował coś fajnego!

Masz uwagi? Napisz kulturalnie co warto zmienić. Doceń pracę autora nad konstrukcją oraz opisem.

deshipu, ciekawy projekt, szkoda tylko tych przycisków z tyłu 😃

Proponowałbym do listy "do zrobienia" dodać obudowę, teraz trochę strach wozić urządzenie na zawody, mogłoby nie przetrwać podróży.

Dołącz proszę dla pewności kod w załączniku, przynajmniej zostanie wtedy jakaś wersja "dożywotnio" 😉

Link do komentarza
Share on other sites

Dorobiłem "obudowę" ze starej karty kredytowej przykręconej 4 wkrętami oraz jeszcze jeden przycisk. Terminal ma teraz 64-liniowy bufor, który możemy przewijać po jednej linii albo po całej stronie (6 linii). Pozostałe 2 przyciski służą do wyłączenia i włączenia zbierania danych, co by nam się nie przewijało jak czytamy.

Kod najnowszej wersji:
