Projekt przetwornica DC/DC


Pomocna odpowiedź

Jeżeli Kolega ma za zadanie zrobić przetwornicę obniżającą na dwóch tranzystorach, to ma ją zrobić i koniec. Jeżeli dwa tranzystory to pewnie prostowanie synchroniczne - to znacznie utrudnia projekt bo musisz dodatkowo wykrywać prąd w prostowniku. Jeżeli te dwa tranzystory to nie dwa główne klucze tylko jeden, plus drugi pomocniczy (do sterowania tym pierwszym) to problem jest dużo prostszy.

Jak rozumem Arduino czyli ATmega powinna być głównym mózgiem urządzenia, czy tak? A więc ma generować PWM, próbkować napięcie wyjściowe i kontrolować pętlę sprzężenia zwrotnego. Akurat ten procesor nie jest najszczęśliwszym rozwiązaniem, bo jego prędkość a konkretnie szybkość timerów których będziesz tu musiał użyć jest dość niska, ale rzecz da się zrobić. Jeżeli masz schemat jakiego pożąda zlecający, to dawaj. Jak nie, od ręki można wymyślić coś własnego. Robiłem takie przetwornice, ładowarki i ogólnie systemy zasilania oparte na procesorach wiele razy więc to nie jest problem.

A wracając do ułomności, to pochodną niskiej częstotliwości przełączania są duże indukcyjności jakich musisz użyć. Timer ATmegi może być taktowany co najwyżej zegarem procesora, czyli nawet przy kwarcu 16MHz i wybraniu 8-bitowego PWM masz a wyjściu tylko 62.5kHz. Za taką częstotliwością pracują dziś chyba już tylko przetwornice dużej mocy albo te zasilane z sieci. Wszystkie maluchy na niskich napięciach już dawno przekraczają 1MHz co pozwala na używanie cewek rzędu 1.5uH. Ty będziesz musiał użyć 470uH lub nawet 1mH a to są już duże (gabarytowo) indukcyjności. W każdym razie po wstawieniu klucza MOSFET, diody, dławika i procesora AVR dostajesz kompletną przetwornice DCDC, której napięcie wyjściowe możesz regulować potencjometrem, algorytmem lub np. danymi napływającymi przez UART.

Jeszcze tylko dodam, że to podejście jest coraz bardziej popularne i o ile jeszcze 10 lat temu trzeba było w takich aplikacjach posiłkować się typowymi procesorami DSP, o tyle dzisiaj firmy typu Texas Instr czy AD robią specjalne procesory wyposażone w niezbędne do zbudowania pełnej przetwornicy stopnie wyjściowe (MOSFETy), ich drivery, szybkie modulatory PWM i przetworniki A/C. To pozwala swobodnie dobierać (i to na bieżąco, w czasie rzeczywistym) charakterystyki pętli sprzężenia zwrotnego i reagować na zmiany charakteru obciążenia wyznaczając najbardziej optymalne w danej sytuacji odpowiedzi stabilizatora.

A z ciekawostek, to w rodzinie ATtiny pojawił się już wiele lat temu układ tiny261/461/861 który miał wbudowane specjalne PLL do taktowania timera. Dzięki prędkości zegara podkręcanej do 64MHz dostajemy 3-fazowe, 10-bitowe PWM z szybkością 62kHz ze sprzętowymi zabezpieczeniami nadprądowymi a to wystarcza do zrobienia np. stabilizatora napięcia (3 różnych napięć równolegle) lub napędu silnika 3F. Zrobiłem na tym parę fajnych projektów 🙂

Jeśli chcesz z tego projektu robić tajemnicę, trudno, ale gdybyś pokazał docelowy układ, mogłaby wyjść ciekawa dyskusja.

Link do komentarza
Share on other sites

Schemat źle przerysowałeś, ale nie licząc kilku drobnych potknięć jest to typowa przetwornica obniżająca typu buck. To teraz napisz co już wiesz, co policzyłeś a nad czym jeszcze myślisz i co chciałbyś wiedzieć.

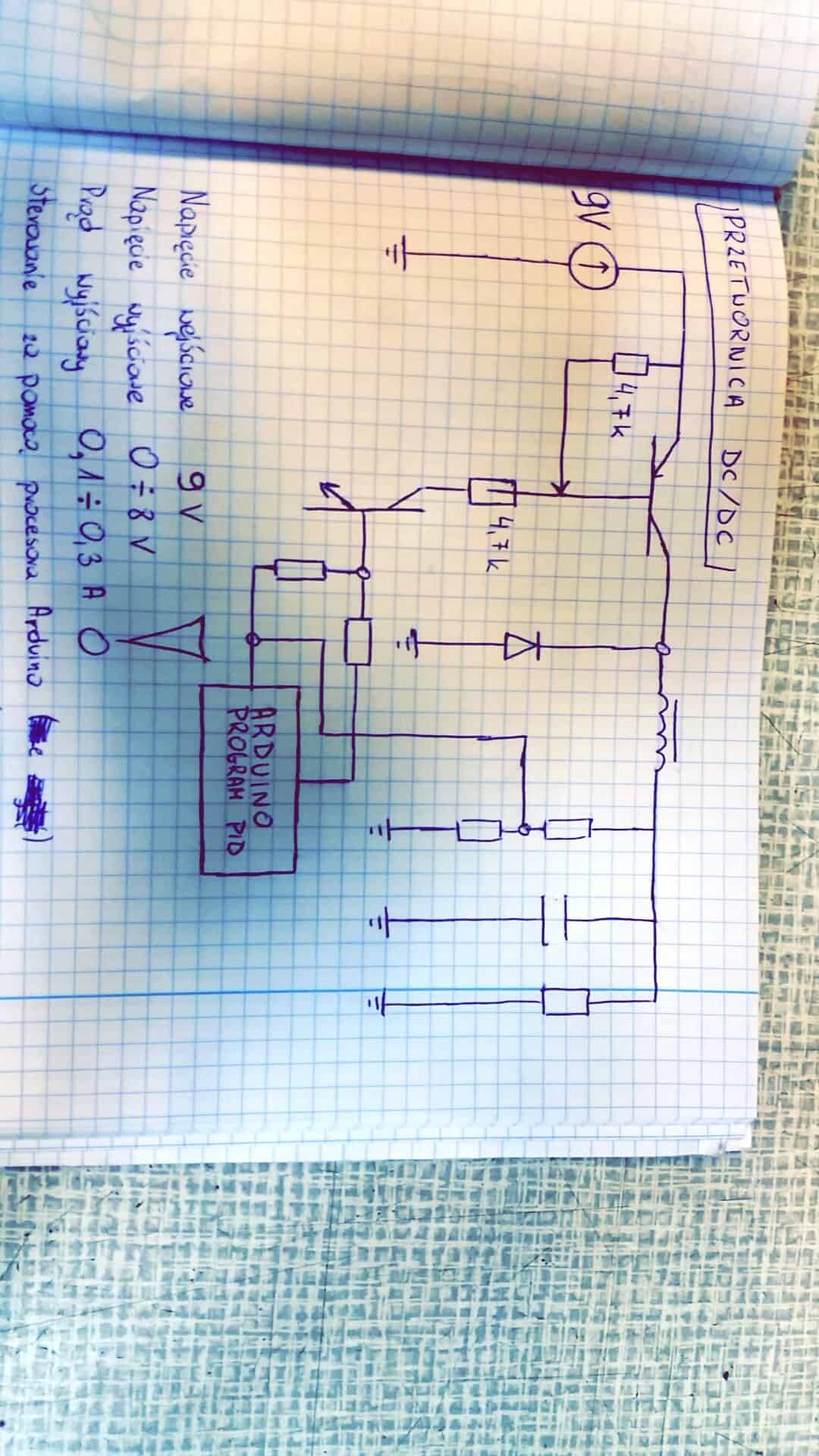

Choć może lepiej najpierw popraw schemat bo mam wrażenie, że obecnie nie bardzo wiesz jak to ma działać skoro pokazujesz nam taki produkt przetwornicopodobny:

1. Wyjście z dzielnika napięcia wyjściowego ma być doprowadzone wprost do Arduino.

2. Opornik w dół od bazy dolnego tranzystora ma być wprost do masy.

3. Emiter dolnego tranzystora również podłącz wprost do masy.

3. Strzałkę na połączeniu oporników 4.7k w bazie górnego tranzystora zamień na kropkę.

Dawaj nową wersję schematu, parametry lub założenia które już poczyniłeś i konkretne pytania.

EDIT: I zastanów się w jaki sposób chcesz zadawać napięcie wyjściowe. Program musi jakoś wiedzieć co jest aktualnym "celem" regulacji więc: czy ma to być potencjometr (ze skalą?), czy dwa przyciski plus/minus (ale wtedy przydałby się jakiś wyświetlacz ustawionego napięcia), czy prosta klawiaturka 10 cyfrowa+Enter, czy może komputer (typowy dla Arduino terminal szeregowy i wpisywanie napięcia z klawiatury kompa).

Acha, tak prosty układ nie ma żadnych zabezpieczeń. Nie kontrolujesz prądu w żadnym punkcie więc nie wiesz co się dzieje w dławiku, kluczu czy diodzie. Algorytm w procesorze jedynie po napięciu wyjściowym (dla danego wypełnienia PWM) będzie mógł się zorientować, że wyjście jest przeciążone lub zwarte. Do zabawy w projektowanie to może ujdzie bo w laboratoryjnych warunkach można to zbudować i pomierzyć osiągi, ale jako układ praktyczny nie polecam.

Link do komentarza
Share on other sites

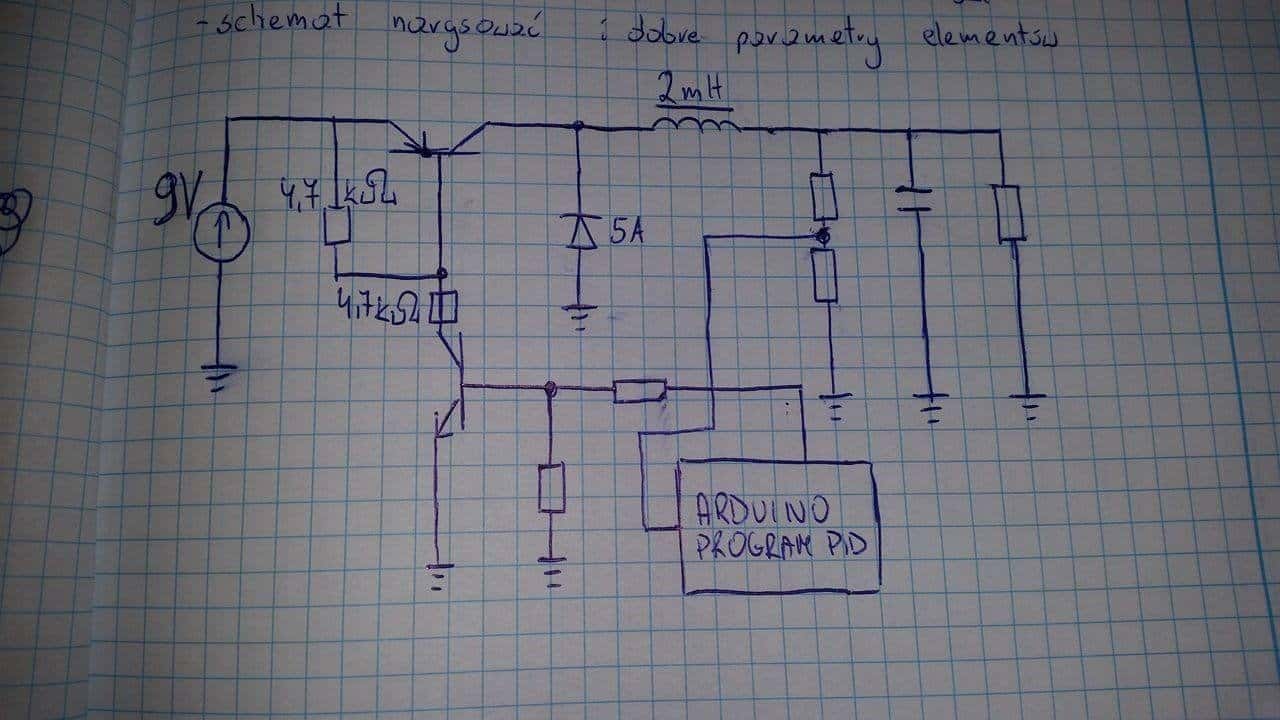

przerobiłem schemat rozmawiałem z takim starym elektronikiem w pracy poczytałem troszkę zagłębiam się coraz bardziej można powiedzieć. Możesz mi powiedzieć co to jest mostek H ? mógłbym go zamienić zamiast tych dwóch mosfetów czy będe potrzebować dwa mostki h?

Link do komentarza
Share on other sites
