Wzmacniacz operacyjny - co warto wiedzieć?

Wzmacniacz operacyjny to element aktywny, służący do wzmacniania różnicy napięć między swoimi wejściami. Zdobył popularność dzięki możliwości kształtowania swoich parametrów poprzez dobór elementów zewnętrznych.

Wzmacniacze operacyjne to podstawowe elementy elektroniczne o szerokim zastosowaniu, od precyzyjnych pomiarów po skomplikowane układy automatyki. W artykule odkryjesz, czym są te urządzenia, jak działają i jakie mają kluczowe parametry techniczne. Dowiesz się również o ich praktycznych zastosowaniach oraz poznasz popularne modele dostępne na rynku, co pozwoli ci na świadome podejście do wyboru odpowiedniego wzmacniacza.

Definicja i podstawy wzmacniaczy operacyjnych

Wzmacniacze operacyjne, znane żargonowo jako op-ampy (operational amplifier), to podstawowe aktywne komponenty elektroniczne szeroko stosowane w układach analogowych i cyfrowych. Posiadają zdolność wzmacniania różnicy napięcia między dwoma wejściami, co czyni je niezastąpionymi w różnorodnych zastosowaniach, od prostych układów wzmacniających po złożone systemy przetwarzania sygnałów. Ich wewnętrzna budowa zazwyczaj opiera się na wzmacniaczu różnicowym oraz stopniu wyjściowym, osiągając przy tym duże wzmocnienie.

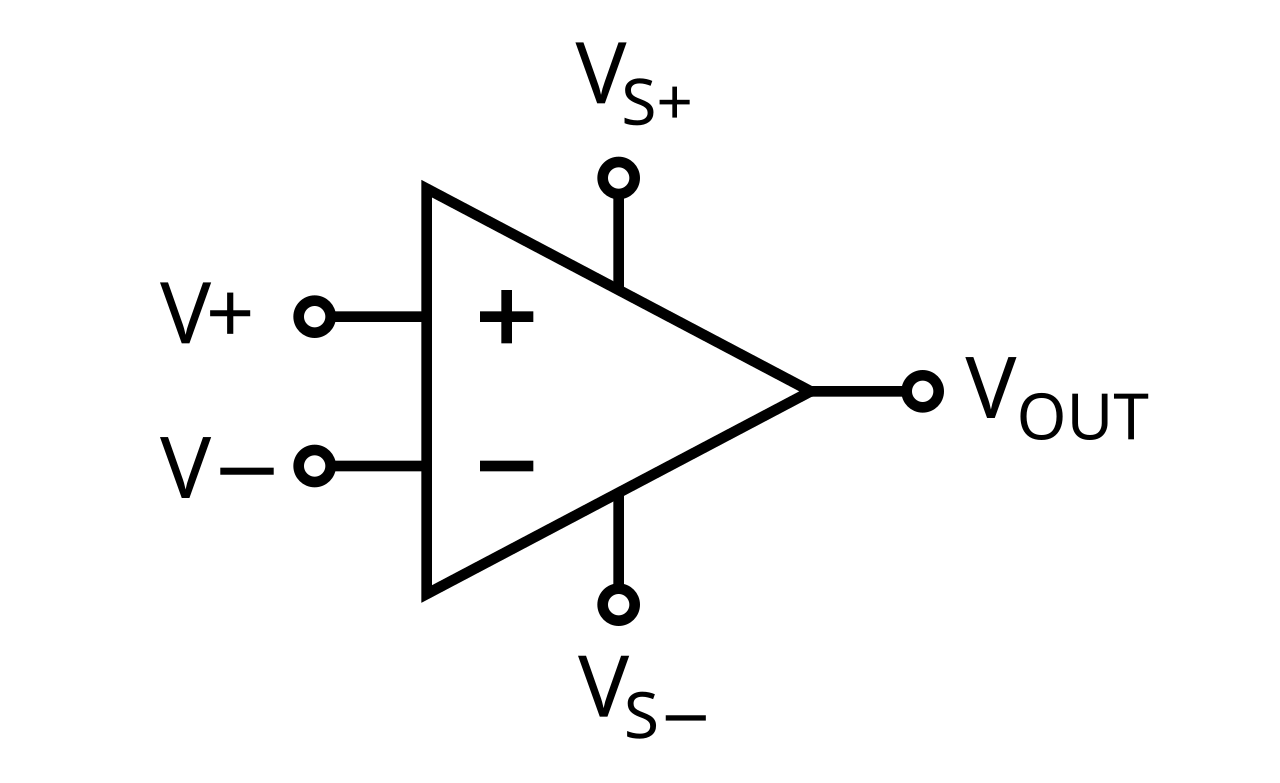

Symbol wzmacniacza operacyjnego: dwa wejścia, wyjście i dwa wyprowadzenia zasilania

Kluczowym zadaniem wzmacniaczy operacyjnych jest dostarczenie dużego wzmocnienia napięcia przy zachowaniu stabilności i precyzji działania. Wyróżniają się wysoką impedancją wejściową, co minimalizuje wpływ na źródło sygnału, oraz niską impedancją wyjściową, co pozwala im skutecznie sterować kolejnymi elementami układu. Ze względu na ich wszechstronność i niezawodność, wzmacniacze operacyjne są nieodzowne w projektowaniu filtrów, oscylatorów, konwerterów i wielu innych urządzeń elektronicznych.

Budowa wzmacniaczy operacyjnych i ich zasada działania

Budowa wzmacniaczy operacyjnych opiera się na kilku kluczowych elementach, które determinują ich niezawodne działanie. Wewnątrz wzmacniaczy znajdziemy zazwyczaj kilkanaście lub więcej tranzystorów, które tworzą stopnie wzmacniające sygnału, diody oraz rezystory stabilizujące pracę całego układu.

Kluczowym aspektem jest układ różnicowy w wejściu wzmacniacza, który pozwala na precyzyjne wzmacnianie napięć różnicowych między dwoma wejściami - nieodwracającym i odwracającym. Dzięki temu wzmacniacze operacyjne osiągają bardzo duże współczynniki wzmocnienia napięcia. Inni nieodzownymi elementami są źródła prądowe, które zapewniają stabilność pracy w szerokim zakresie temperatur oraz napięć zasilania.

Schemat wewnętrzny starego wzmacniacza operacyjnego, μA741

Chcąc zrozumieć jak działają wzmacniacze operacyjne, warto poznać ich główne cechy, które opierają się na następujących punktach:

• Wysoka impedancja wejściowa, która minimalizuje wpływ źródła sygnału na układ.
• Niska impedancja wyjściowa, pozwalająca na skuteczne sterowanie innymi elementami obwodu.
• Wysokie wzmocnienie napięcia, umożliwiające kształtowanie ich zachowania poprzez odpowiedni dobór elementów pętli sprzężenia zwrotnego wokół nich.
• Możliwość pracy z sygnałami zmiennymi i z napięciem stałym, co czyni je wszechstronnymi w zastosowaniach zarówno w analogowych, jak i cyfrowych układach.

Najważniejsze parametry techniczne wzmacniaczy operacyjnych

Najważniejsze parametry techniczne wzmacniaczy operacyjnych, które determinują ich efektywność i zastosowanie, to przede wszystkim wzmocnienie napięcia, pasmo przenoszenia oraz impedancja wejściowa i wyjściowa. Wzmacniacze operacyjne cechują się bardzo wysokim wzmocnieniem napięcia, co pozwala na precyzyjne wzmacnianie sygnałów nawet o niewielkiej amplitudzie. To kluczowa cecha, dzięki której op-ampy są powszechnie stosowane w różnorodnych układach od wzmacniaczy audio po precyzyjne instrumenty pomiarowe.

Pasmo przenoszenia jest kolejnym istotnym parametrem, który określa zakres częstotliwości, w których wzmacniacz operacyjny działa efektywnie. Szerokie pasmo umożliwia pracę z sygnałami o dużych częstotliwościach, co jest istotne w zastosowaniach telekomunikacyjnych czy radarowych.

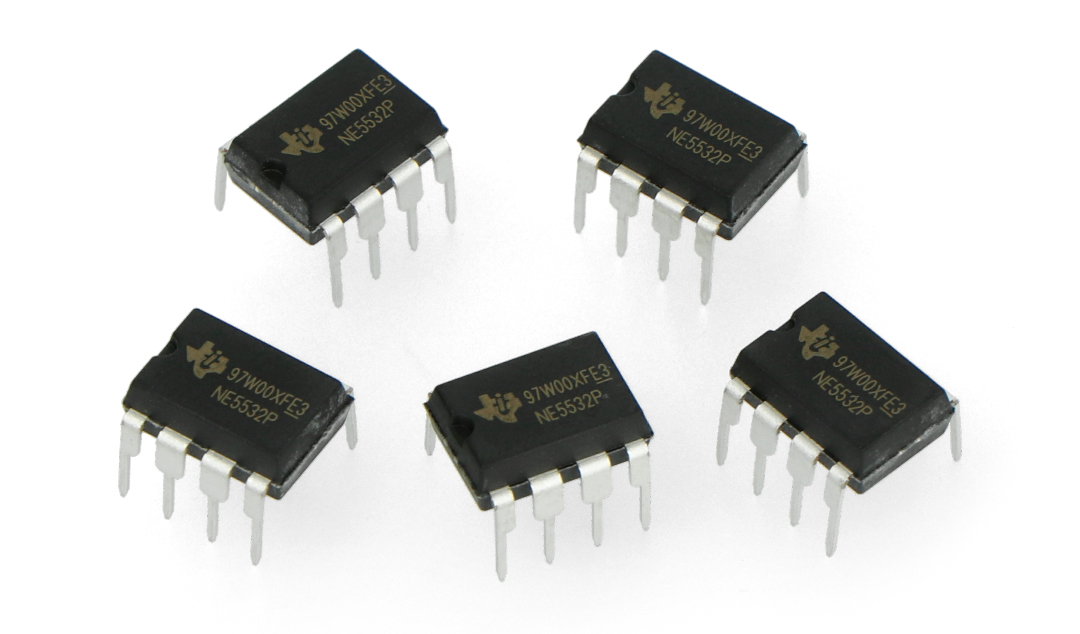

Wzmacniacz operacyjny NE5532 - popularny w zastosowaniach audio

Impedancja to kolejny kluczowy aspekt przy wyborze wzmacniacza operacyjnego – wysoka impedancja wejściowa minimalizuje obciążenie źródła sygnału, co jest szczególnie ważne w precyzyjnych układach pomiarowych, gdzie nawet niewielkie zakłócenia mogą wpływać na wynik. Niska impedancja wyjściowa z kolei pozwala na skuteczne zarządzanie sygnałem po opuszczeniu wzmacniacza, zapewniając stabilność i zgodność z kolejnymi elementami układu.

Zrozumienie tych parametrów technicznych wzmacniaczy operacyjnych jest niezbędne dla ich efektywnego wykorzystania i pozwala na optymalizację działania całego systemu elektronicznego, w którym są one stosowane.

Zastosowania wzmacniaczy operacyjnych w praktyce

Zastosowanie wzmacniaczy operacyjnych jest niezwykle szerokie i obejmuje wiele kluczowych obszarów technologii. W elektronice użytkowej op-ampy są nieodzowne w układach wzmacniających o szerokim zakresie częstotliwości, takich jak wzmacniacze audio, gdzie precyzyjne wzmocnienie sygnałów pozwala na uzyskanie wysokiej jakości dźwięku.

Wzmacniacze operacyjne odgrywają też kluczową rolę w układach pomiarowych, oferując dużą dokładność i stabilność, co jest niezbędne przy przetwarzaniu słabych sygnałów, np. z czujników. Z kolei w automatyce i sterowaniu, są używane do realizacji różnorodnych funkcji, w tym filtrowania sygnałów, co umożliwia eliminację zakłóceń i precyzyjne dostrajanie parametrów sygnału.

Co ważne, wzmacniacze operacyjne prawie nigdy nie pracują samodzielnie. Otaczają je elementy tworzące pętlę sprzężenia zwrotnego, która pozwala na uzyskanie określonej wartości wzmocnienia lub kształtowanie charakterystyki częstotliwościowej.

Telekomunikacja korzysta z zalet wzmacniaczy operacyjnych szczególnie w procesie przetwarzania analogowych sygnałów nadawczych i odbiorczych. Dzięki ich uniwersalności, potrafią efektywnie wzmacniać sygnały różnicowe, co jest kluczowe w układach nadawczych sieci radiowych czy systemach radarowych. W aplikacjach cyfrowych, wzmacniacze operacyjne wspomagają konwersję sygnałów z domeny analogowej do cyfrowej i odwrotnie, co jest fundamentalne przy integracji różnych technologii komunikacyjnych.

Popularne modele wzmacniaczy operacyjnych na rynku

Wybór odpowiedniego modelu wzmacniacza operacyjnego może być kluczowy dla optymalizacji pracy całego układu. Wśród najpopularniejszych modeli wyróżniamy kilka, które zdobyły uznanie w branży ze względu na swoje parametry techniczne i różnorodne zastosowania.

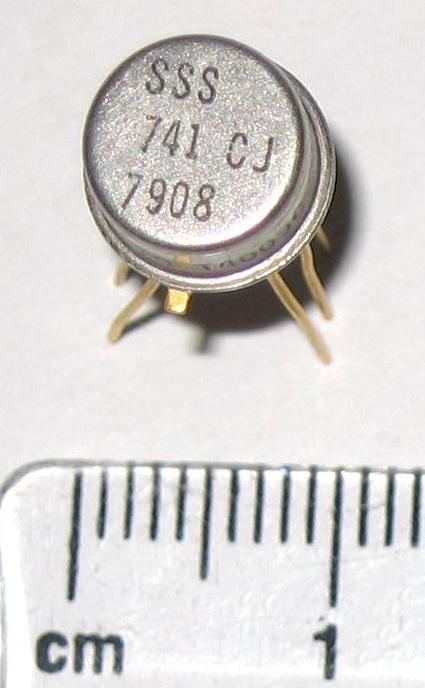

Wzmacniacz operacyjny w niespotykanej dziś obudowie metalowej

Wśród nich znajdziemy:

• LM741 – klasyczny przedstawiciel rodziny wzmacniaczy operacyjnych, znany z prostoty i niezawodności.
• TL072 – niskoszumowy wzmacniacz operacyjny idealny do zastosowań audio.
• OPA2134 – wysoce precyzyjny model stosowany w układach profesjonalnych urządzeń audio.
