[Czujniki] Dalmierze firmy SHARP na przykładzie 2D120XJ100F

[marek1707]

Ja badałem moje analogowe 4-30cm i uważam, że dokładność kilku mm jest do uzyskania. Przyjrzyj się sygnałowi na oscyloskopie cyfrowym - jest tam kilka ciekawych cech. Parę słów napisałem o SHARPach w tym wątku.

Uśrednianie to zła droga ale wiedząc o charakterze zakłóceń czy raczej pewnych "dodatków" do sygnału wyjściowego, bez problemu napiszesz odpowiednią funkcję.

[rezolut]

Nie mam niestety oscyloskopu. Nawet w najprostszej postaci 🙁

Z tego co udało mi się znaleźć w sieci i wyczytać z twoich rad, wynika, że sygnał z sharpa nie jest liniowy i ma charakterystykę niemal jak sygnał PWM. Stąd pewnie biorą się wahania pomiarów w "dziurach" sygnału i przy takiej a nie innej rozdzielczości ADC oraz uśrednianiu przez ADC kilku pomiarów w czasie, nigdy nie uda się uzyskać stałego pomiaru.

Pierwsze co mi przychodzi do głowy to dokonywanie odczytu z ADC w przerwaniu, tylko czy przerwanie wyzwoli się tak niewielkimi zmianami amplitudy?

Druga rzecz to zastosowanie filtru górnoprzepustowego odcinającego spadki napięcia, ale nie mam bladego pojęcia jak dobrać taki filtr.

Chwilowo dodanie kondensatora 100uF na VCC i GND blisko czujnika, poprawiły jakby stabilność pomiarów. Nie są nadal stałe, ale jakby zmienność zmalała.

[marek1707]

Nie, nie. To nie ma nic wspólnego z PWMem. Lepiej wyobraź to sobie jak schodki albo jak układ, który coś mierzy i w tym czasie na wyjściu jest wynik poprzedniego pomiaru. Jak już zmierzy nową odległość, napięcie na wyjściu zmienia się skokowo - oczywiście jeśli odległość jest inna niż poprzednio. No i teraz to przejście między schodkami nie jest monotoniczne. Dwa schodki mogą być oddzielone szpilką w górę (w dół chyba nie widziałem). Bardzo krótką ale na tyle dużą energetycznie, że "rozhuśta" filtr dolnoprzepustowy tak, że prawodopodobnie cały następny schodek będzie do kosza. Jeśli zrobisz filtr który będzie ją w stanie pochłonąć, jego pasmo będzie musiało być na tyle wąskie, że będzie musiało upłynąć kilka schodków, by wartość napięcia po dużej zmianie odległości była stabilna. Z kolei bez filtra, jeśli jednorazowy pomiar ADC trafi w taką anomalię, błąd może sięgać i 100%.

Ja odczytuję ADC ciągle tzn. "przemiatam" wszystkie potrzebne mi wejścia. Wyniki z SHARPa zbieram w buforze i szukam kilku (3) podobnych próbek. Bazuję na "płaskości" schodka i czasie jego trwania - tam jest wszystko OK. Szybkość próbkowania dobrałem tak, by w jednym schodku mieściło się kilka konwersji A/D. Jak znajdę taką stabilną paczkę uznaję, że to jest właściwy pomiar - działa bez pudła.

Jutro wrzucę jakieś obrazki z oscyloskopu.

Nie domyśłam się, w jaki sposób chciałbyś wyzwalać pomiary zmianą napięcia.

Jeżeli masz problemy z zasilaniami, wszystko inne schodzi na plan dalszy. Zamiast czujnika podepnij dzielnik rezystorowy. Jeżeli będziesz miał odchylenia większe niż ±2LSB, gdzieś w okolicy czai się kaszanka...

[rezolut]

Nie, nie. To nie ma nic wspólnego z PWMem. Lepiej wyobraź to sobie jak schodki albo jak układ, który coś mierzy i w tym czasie na wyjściu jest wynik poprzedniego pomiaru. Jak już zmierzy nową odległość, napięcie na wyjściu zmienia się skokowo - oczywiście jeśli odległość jest inna niż poprzednio. No i teraz to przejście między schodkami nie jest monotoniczne.

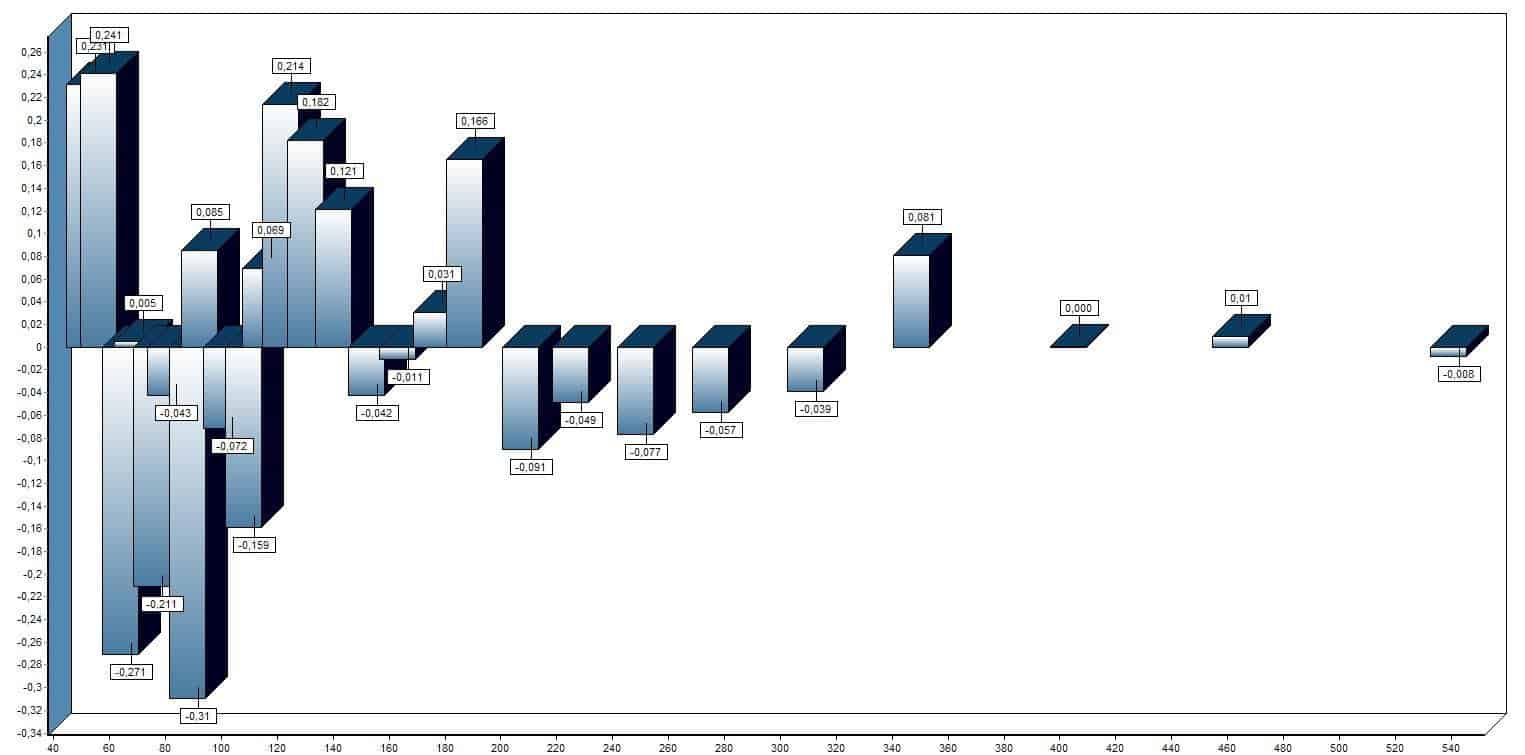

To rozumiem. Znalazłem wykres przebiegu czujnika. Wykres robiony prawdopodobnie przy stałej odległości, więc schodki są na tym samym poziomie. Widoczne są jednak między nimi spadki napięcia, więc jeśli ADC wstrzeli się w taki spadek, pomiar również będzie zafałszowany.

Ja odczytuję ADC ciągle tzn. "przemiatam" wszystkie potrzebne mi wejścia. Wyniki z SHARPa zbieram w buforze i szukam kilku (3) podobnych próbek. Bazuję na "płaskości" schodka i czasie jego trwania - tam jest wszystko OK. Szybkość próbkowania dobrałem tak, by w jednym schodku mieściło się kilka konwersji A/D. Jak znajdę taką stabilną paczkę uznaję, że to jest właściwy pomiar - działa bez pudła.

Dzięki za jasne objaśnienie.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Ksawery]

Możesz także podejść do tego statystycznie przykładowo uśredniając wynik.

[rezolut]

Już to robiłem. Liczyłem średnią ze 100 pomiarów i za każdym razem średnia była inna.

Jeśli podejście statystyczne to raczej powinno badać się rozkład wyników i przeprowadzać zaawansowane analizy rozkładu (t-studenta?).

W najprostszym ujęciu, jak to napisał marek1707, trzeba szukać kilku podobnych wyników.

Próbuję zrobić kilka pomiarów, zapisać je do tablicy, posortować i wyliczyć średnią z kilku (wartość do ustalenia) pierwszych wyników.

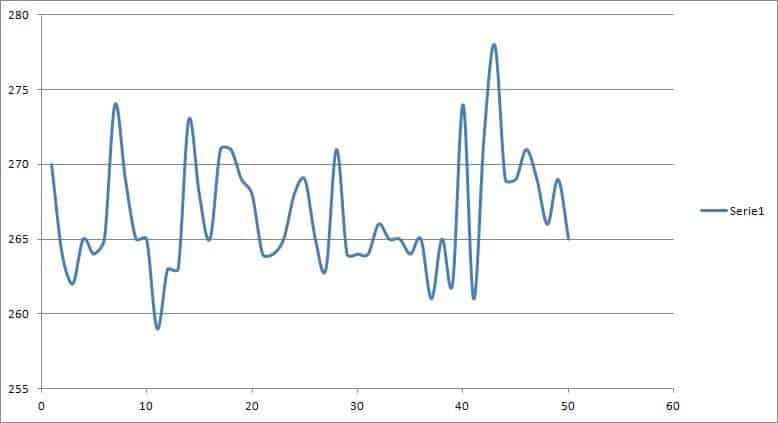

Dla przykładu zrobiłem 50 pomiarów dla 10cm.

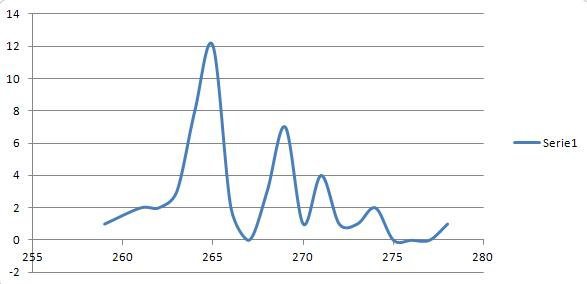

Wartości oscylują w granicach 259-278, przy czym średnia wynosi 266, mediana 265 a najczęściej występującą wartością jest 265 - 12 razy, 269 - 7 razy. Rozkład wartości wygląda tak:

Wydaje mi się, że statystycznie muszę ustalić tablicę wartości dla skali centymetrowej, sprawdzać wyniki, ustalać najczęściej występującą wartość i jeszcze określać najbliższą wartość z tablicy.

[marek1707]

Jeśli zdejmiesz ch-kę konkretnego czujnika dla wielu punktów, w szczególności np. co 1 cm to możesz utworzyć tablicę parametrów do interpolacji, choćby liniowej. Możesz ją zrobić jeszcze w PC, żeby się "mały" procesor nie męczył albo wbudować procedurę kalibracji w system pomiarowy. Mając tak dużo danych, przybliżenie odcinkami prostych spokojnie da dokładność 1mm. Bazując na histogramie rozkładu pomiarów możesz potem wybrać wartość najbardziej prawdopodobną, przyjąć ją za wynik z ADC, odszukać odpowiedni przedział w tablicy, wrzucić parametry do interpolatora i dostać całkiem dokładną odległość.

Wczoraj pisałem trochę z pamięci. Dziś na szybko jeszcze raz przyjrzałem się staremu projektowi i odgrzebałem kilka przebiegów. Wrzucam poniżej, może do czegoś Wam się to przyda.

Szpilki są, ale nie tak duże jak pamiętałem. Znaczy wysokie owszem, nawet bardzo ale energię niosą niewielką, bo są dość krótkie:

Niestety zasada pracy przetworników SAR powoduje, że jeśli taki babol pojawi się pod koniec okresu próbkowania sygnału wejściowego, błąd pomiaru może być bardzo duży. Dobra wiadomość: szpilki pojawiają się częściej w okresach szybkich zmian odległości.

Niestety nie "gardzą" też okresami względnego spokoju. Na szczęście do walki ze szpilkami wystarczy prosty filtr RC. U mnie jest to 1k szeregowo z wyjściem czujnika (ale na PCB blisko procesora) i zaraz za nim 100nF do masy bezpośrednio na wejściu przetwornika A/D.

Tak jak na powyższych trzech rysunkach, tak i tu kolor żółty to sygnał z czujnika, niebieski - wejście przetwornika. Oba mają tę samą skalę pionową, ale przesunięty poziom zera żeby się nie nakładały:

A tu jest sekwencja "prawidłowej" zmiany napięcia na wyjściu czujnika. Szybkość obiektu była duża (> 1m/s) więc między jednym a drugim schodkiem zmiana sygnału wyniosła ze 400%. Widać, że filtr dojeżdża do 8-10 bitów gdzieś po 1ms, co stanowi ułamek długości schodka:

Acha, jeszcze jedno. Im dalej do "ściany", tym czujnik gorzej radzi sobie ze stabilnością. W sumie to oczywiste, słabnie zależność kąta widzenia od odległości. Tak więc dokładność względna jest mniej więcej stała ale jeśli naprawdę zależy nam na dokładności bezwzględnej, połowa zakresu podawanego przez producenta to chyba szczyt marzeń.

Mam też trochę spostrzeżeń na temat samego położenia czujnika i tego, co jest zabudowane obok niego a co może istotnie wpłynąć na wyniki pomiarów ale o tym.. innym razem.

[rezolut]

Zatem pierwszym problemem do rozwiązania to uzyskanie stabilnych i powtarzalnych odczytów na wyjściu czujnika a drugim właściwa interpretacja wyników.

Problem dokładności pomiaru rozwiązałeś stosując filtr RC. Pamiętasz, czy pomiary na ADC były za każdym razem stabilne? Czy musiałeś stosować dodatkowe zabiegi programowe?

Ja zastosowałem dławik na linii VCC i 100uF kondensator na wejściu zasilania tuż przy czujniku a programowo uśrednianie kilku pomiarów z odrzuceniem pomiarów skrajnych. Pomiary ADC dość stabilne.

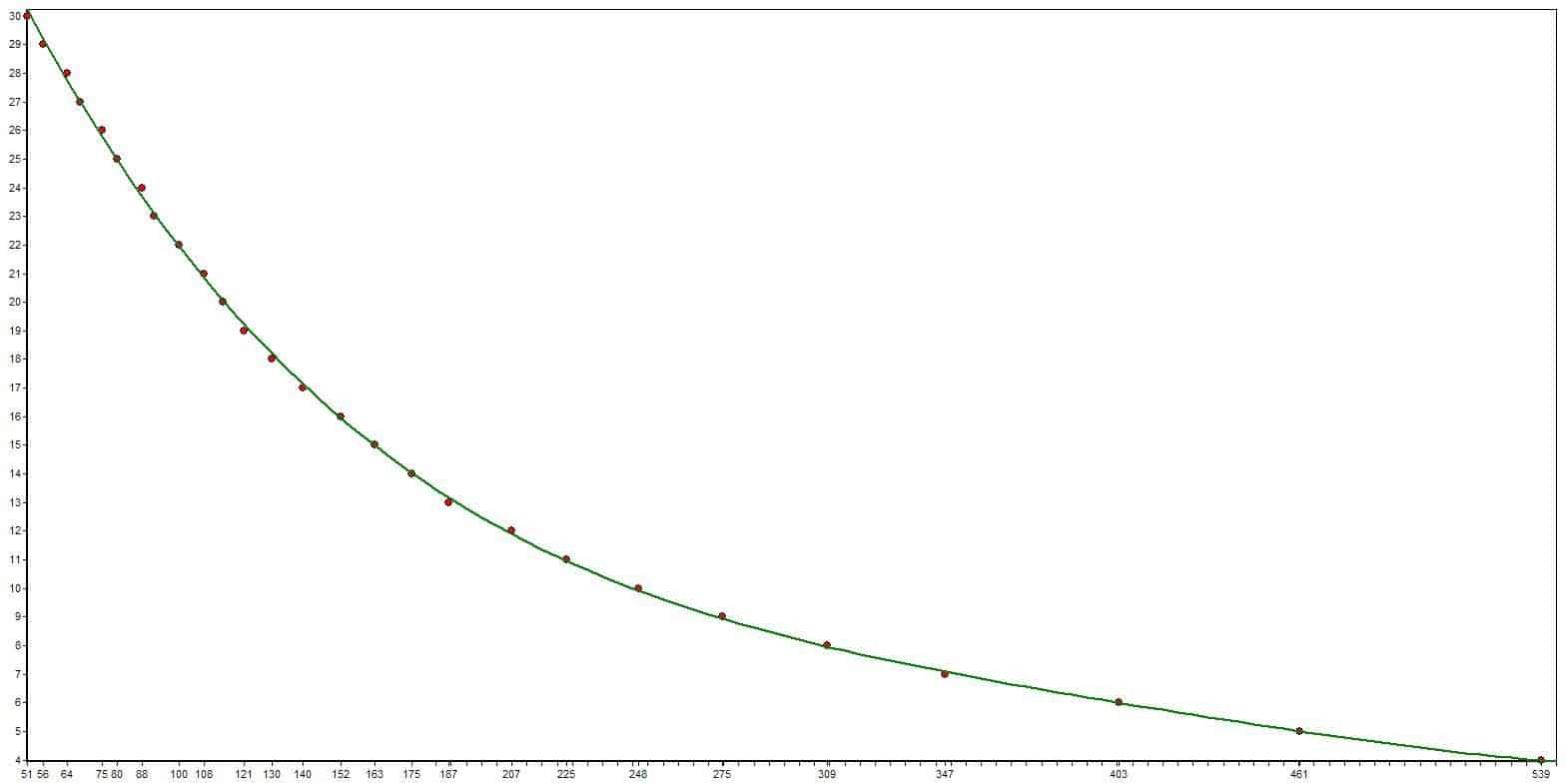

Drugim problemem jest interpretacja otrzymanych pomiarów z ADC. Funkcja odległość(napięcie) ma mocno nieliniowy charakter i problemem jest dla mnie właściwa aproksymacja funkcji, jeśli chcę otrzymać płynne pomiary odległości.
