Zegar LED na sterowniku MAX7219 oraz ESP8266

enclude · Styczeń 20, 2019

Cześć,
dziś pokażę Wam, w jaki sposób złożyć do kupy moduł ESP8266 (w tym wypadku płytkę WeMos D1 mini) oraz matrycę LED na sterowniku MAX7219. Oprócz tego będziemy potrzebować paru przewodów połączeniowych, lutownicy z cyną, obudowy do zegarka oraz przewód microUSB do zasilenia naszego układu. Całość projektu jest dostępna w repozytorium na moim Githubie.

Obudowa

Jako obudowę użyłem sklejki o grubości 6 milimetrów, którą zamówiłem na aukcji Allegro razem z docięciem. Całość obudowy z dostawą kosztowała mnie mniej niż 40 złotych. Zaprojektowałem obudowę korzystając z programu Inkscape. Następnie została ona sklejona i pokryta lakierobejcą w kolorze jasnego dębu. Na front obudowy nakleiłem mleczną plexi o grubości 3 mm, którą dostałem w lokalnym sklepie za 5 złotych.

Elektronika

Tutaj będzie dużo łatwiej, gdyż wystarczy połączyć tylko odpowiednie piny. Połączyłem zgodnie z adnotacją w bibliotekach do obsługi MAX7219. Należy pamiętać, że WeMos D1 operuje na napięciu 3.3V na szczęście sterownik MAX7219 akceptuje je i nie będzie problemu aby układ ruszył. Na zdjęciu połączenie za pomocą przewodów z haczykami.

Kod programu

Przed kompilacją programu, należy dodać do Arduino IDE obsługę płytek opartych na ESP8266 (opisał to SOYER w tym temacie). Będziemy potrzebować trzech bibliotek, które nie są standardowo dołączone do Arduino IDE:

MD_MAX72XX - dzięki której nasz procesor skomunikuje się ze sterownikiem MAX7219
MD_Parola - biblioteka rozszerzająca funkcje MD_MAX72XX
NTPClient - dzięki niej zyskamy możliwość pobierania czasu z Internetu bez potrzeby używania modułu RTC.

Po dodaniu bibliotek, kod wygląda następująco:

#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

#include <ESP8266WiFi.h>
#include <NTPClient.h>
#include <ESP8266WebServer.h>
#include <WiFiUdp.h>

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
#define MAX_DEVICES 4
#define CLK_PIN   D5 // or SCK
#define DATA_PIN  D7 // or MOSI
#define CS_PIN    D8 // or SS

MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);

WiFiUDP ntpUDP;

const char *ssid     = "";
const char *password = "";

NTPClient timeClient(ntpUDP, "0.pl.pool.ntp.org", 3600, 60000);
WiFiServer server(80);

uint8_t frameDelay = 25;
textEffect_t  scrollEffect = PA_SCROLL_LEFT;

#define BUF_SIZE  512
char curMessage[BUF_SIZE];
char newMessage[BUF_SIZE];
bool time_interval = false;

String data;
unsigned int run_seconds = 0;

String timeCheck(){
	timeClient.update();
	data = timeClient.getFormattedTime();

	data.toCharArray(newMessage, BUF_SIZE);
	P.displayText(newMessage, PA_CENTER, 0, 0, PA_PRINT, PA_NO_EFFECT);

	return data;
}

String wifiCheck(){

  WiFiClient client = server.available();
  while(client.available()){
    String req = client.readStringUntil('\r');
    req = req.substring(5,req.length()-9);
    req.replace("%20", " ");

    client.flush();
    String s = "HTTP/1.1 200 OK\r\nContent-Type: text/html\r\n\r\n<!DOCTYPE HTML>\r\n<html>\r\nReq: " + req + "</html>\n";
    client.print(s);
    delay(1);
    client.stop();

    switch(req[0]){
    case 's':
		data = req.substring(2);

		P.displayScroll(curMessage, PA_LEFT, PA_SCROLL_LEFT, frameDelay);

		return data;
		break;

	case 'i':

		data = req.substring(2);
		P.setIntensity(data);
		break;
    }
  }

}

void setup()
{
	P.begin();
	P.displayClear();
	P.displaySuspend(false);
	P.displayScroll(curMessage, PA_LEFT, PA_SCROLL_LEFT, frameDelay);
	P.setIntensity(0);

	curMessage[0] = newMessage[0] = '\0';

	WiFi.begin(ssid, password);
	while ( WiFi.status() != WL_CONNECTED ) {
		delay ( 500 );
	}

	timeClient.begin();
	server.begin();

	sprintf(curMessage, "%03d:%03d:%03d:%03d", WiFi.localIP()[0], WiFi.localIP()[1], WiFi.localIP()[2], WiFi.localIP()[3]);
}

void loop()
{
	if ( (millis()/1000 - run_seconds) > 30 ){
		run_seconds = millis()/1000;
		time_interval = true;
		}

	if (time_interval){
		data = timeCheck();
		time_interval = false;
		}

	data = wifiCheck();
	data.toCharArray(newMessage, BUF_SIZE);

	if (P.displayAnimate())
	{
		strcpy(curMessage, newMessage);
		P.displayReset();
	}
}

W zależności od zakupionego modułu trzeba będzie wybrać wersję hardware sterownika MAX7219. Definiujemy ją w linijce 10:

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW

Obecnie dostępne typy sprzętowe to: FC16_HW, PAROLA_HW, GENERIC_HW, ICSTATION_HW. Musimy tutaj dobrać wartość eksperymentalnie. Niewłaściwy typ sprzętowy powoduje błąd w kolejnosci wyświetlania oraz w kolejności animacji poszczególnych pikseli matrycy.

Dodatkowa opcja (własny tekst)

W kodzie dociekliwi zobaczą, że jest możliwość wyświetlenia własnego tekstu. Po uruchomieniu programu na wyświetlaczu przewinie się adres IP, który WeMos uzyskał z naszego routera. Po otworzeniu strony z poziomu przeglądarki (lub wywołaniu polecenia curl) na stronę:

http://<IP>/s=<TEXT>

na wyświetlaczu będzie on przewijany od prawej do lewej strony przez maksymalnie 30 sekund.

Dodatkowa opcja (zmiana jasności wyświetlacza)

Można również zmienić jasność wyświetlacza, albo na stałe (w kodzie linijka: 86)

P.setIntensity(<liczba z zakresu 0-15>);

lub poprzez stronę www pod adresem:

http://<IP>/i=<LICZBA Z ZAKRESU 0-15>

gdzie 0 - to wartość minimalna, a 15 odpowiada za maksymalny poziom świecenia.

Zegarek prezentuje się następująco:

obudowa.pdf

Edytowano Styczeń 20, 2019 przez enclude
dodanie zdjęć, rozbudowanie opisu.

Treker · Styczeń 21, 2019

@enclude, właśnie zaakceptowałem opis. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum 😉

Patryk_L · Wrzesień 9, 2019

Wgrałem podany kod wraz z bibliotekami ale na ESP12E, na wyświetlaczu przelatuje mi tylko adres IP i nic więcej, komenda zmiany jasności nie działa jak i komenda tekstu. Co robię nie tak ?

guma1975 · Październik 18, 2019

Witam. Też wgrałem to cudo na wemos D1 i nic cisza... ciemno... mrugnie tylko czasami podczas restartu... dodam, że MD_parola z githuba samplesy chodzą bez problemu wyświetlają ładni oczywiście przypisanie clk Din CS zrobione poprawnie reszta... to ja już nie wiem o co kaman bo dopiero zaczynam z arduino... pozdrawiam może jakaś podpowiedź ?

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Treker · Październik 19, 2019

@enclude - może jakaś podpowiedź dla nowych osób? 🙂

Miglandz · Październik 20, 2019

@enclude ja się też dołączę do pytań a jak twój zegarek zareaguje na przesunięcie czasu?

Kuba_k · Październik 28, 2019

Masz może pomysł na wyświetlanie na tym zegarze oprócz godziny, temperatury i wilgotności w pokoju? Myślałem żeby zrobić coś identycznego i nie miałem pojęcia od której strony się do tego zabrać.

Zealota · Październik 28, 2019

48 minut temu, Kuba_k napisał:

Masz może pomysł na wyświetlanie na tym zegarze oprócz godziny, temperatury i wilgotności w pokoju? Myślałem żeby zrobić coś identycznego i nie miałem pojęcia od której strony się do tego zabrać.

Żeby dowiedzieć się co zrobić to warto zajrzećna ten kanał:

https://www.youtube.com/channel/UCFo2uTuDWU-klP58hE34iLg

Jest tam m.in. to:

Kolega cbm80amiga robi kawał dobrej roboty i to na arduino (komentarz dla malkontentów 🙂 )

Październik 28, 2019

Ile to prądu ciągnie tak mniej więcej? Mam w planach taki wyświetlacz 2X8 matryc więc stałe zasilanie matryc odpada na bateriach.

Zielone diody chyba jednak lepiej się prezentują tylko matryc w sensownej cenie nie mogłem trafić zielonych do tej pory.

Kuba_k · Październik 28, 2019

1 godzinę temu, Zealota napisał:

Żeby dowiedzieć się co zrobić to warto zajrzećna ten kanał:

Tak. Tylko oczopląsu bym dostał jakby coś takiego stało mi na szafce 😉

RebelX · Wrzesień 14, 2020

Panowie również mam problem z wgraniem tego na ESP8266 NodeMCU.

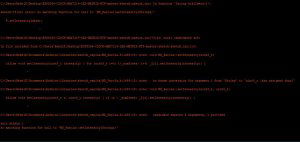

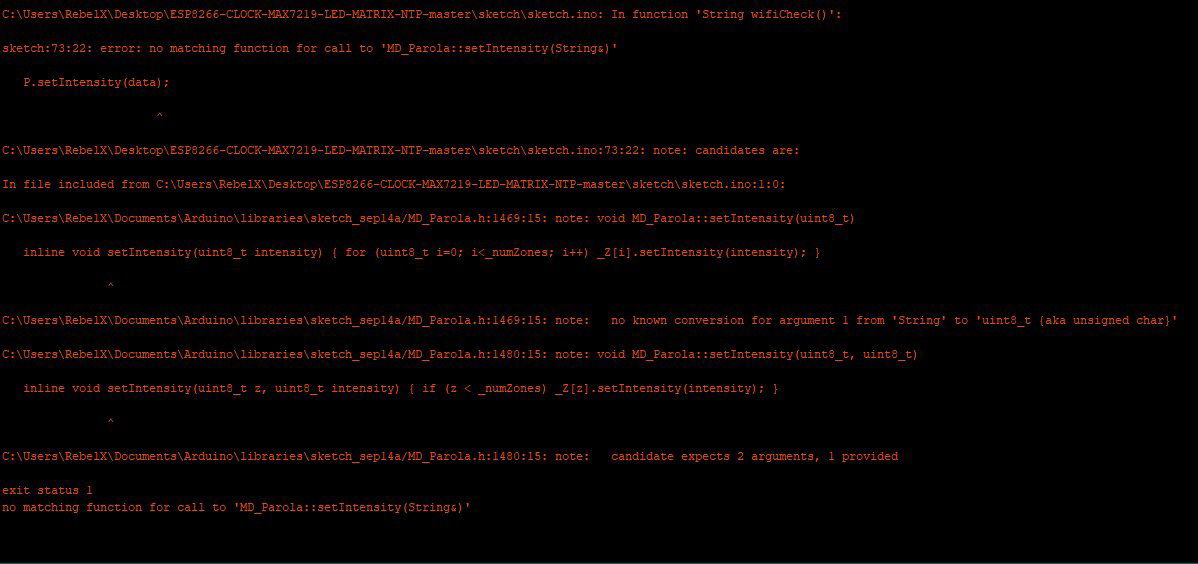

Przy próbie kompilacji mam taki błąd jak na screenie.

Może ktoś bieglejszy w C++ byłby w stanie to poprawić lub sam autor się odezwie?

EDIT:
Problem został rozwiązany przez jednego z członków SysOps / DevOps Polska: Po godzinach na grupie FB.
Linijkę gdzie występuje błąd należy zastąpić poniższym kodem:
"data = req.substring(2);
uint8_t p = atoi (data.c_str ());
P.setIntensity(p);"

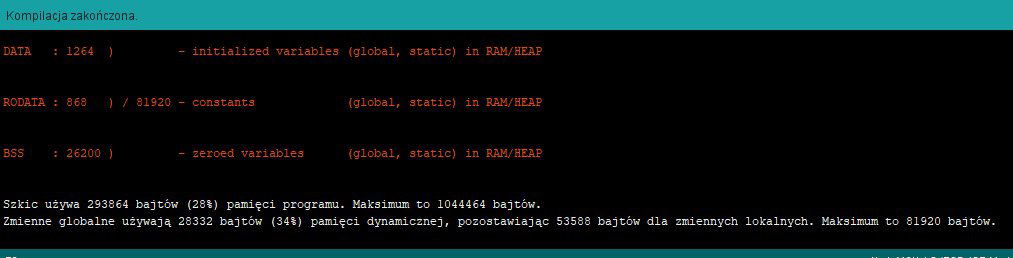

I jak widać szkic się już kompiluje:
