Pochwal się nad czym właśnie pracujesz! Wspólny mini-worklog

[Marooned]

Połowy nie zrozumiałem Szacun, wygląda elegancko. Może obudowę bym na żywicznej zlecił, by była bardziej dopieszczona, ale nadal wielkość "klasyczna", co jak na samoróbkę robi spore wrażenie.

[Treker (Damian Szymański)]

@bart921 robi wrażenia! Jest szansa, że opiszesz cały projekt w osobnym temacie? Wygląda niezwykle profesjonalnie, na pewno wiele osób przeczytałoby więcej na temat tego DIY

[Gieneq]

W kontekście tego:

Wymarzyłem sobie moduł do wyznaczania FFT z sygnału analogowego i w końcu znalazł się czas na realizację.

Układ STM32G0, switche analogowe TS5A9411 do wyboru kanału, programowalny wzmacniacz PGA z SPI MCD6S22 - 2 kanały, 1-32x skokowe wzmocnienie rail-to-rail. Chcę mieć komunikację SPI żeby pobierać wyniki FFT i to co uda się zaimplementować. Układ G081 ma DAC. 2 kanały z zewnątrz + DAC jako sygnał wzorcowy, żeby dało się przeprowadzić selftest. ADC wbudowane 12bit SAR.

Układ G0 nie daje ogromnych możliwości ale pomyślałem że metodą iteracji mogę wyjść od czegoś prostego, a skończyć na czymś lepszym jak zajdzie potrzeba. Wybrałem G081 bo jest nowszy od serii F miał DAC i jest z 40 sztuk w TME. Na ewentualne drugie podejście wezmę coś z serii H lub U.

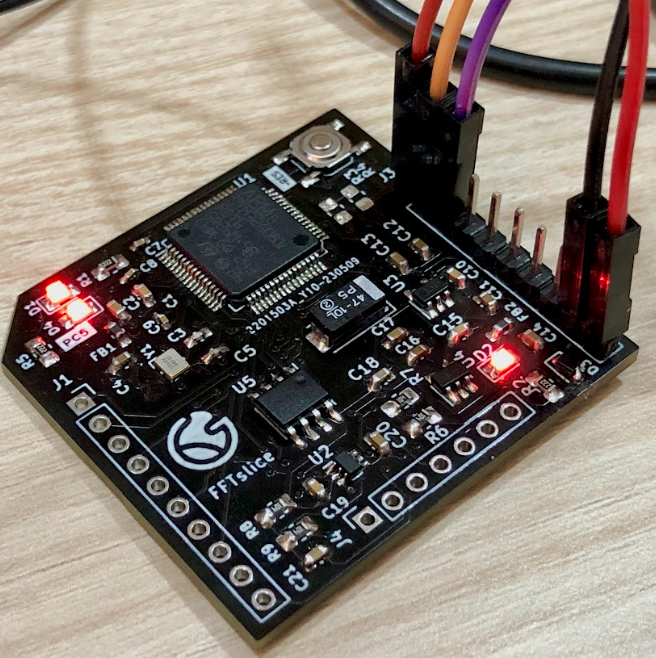

Dziś udało mi się zaprogramować układ, odpalić blink, ustawić rejestry PGA, uruchomić DAC z HALem. Kod i PCB będę na bieżąco aktualizował na Githubie:

https://github.com/Gieneq/FFTSlice

Jak zmieszcze się w budżecie to zamówię z castellated holes - na razie płytka po taniości.

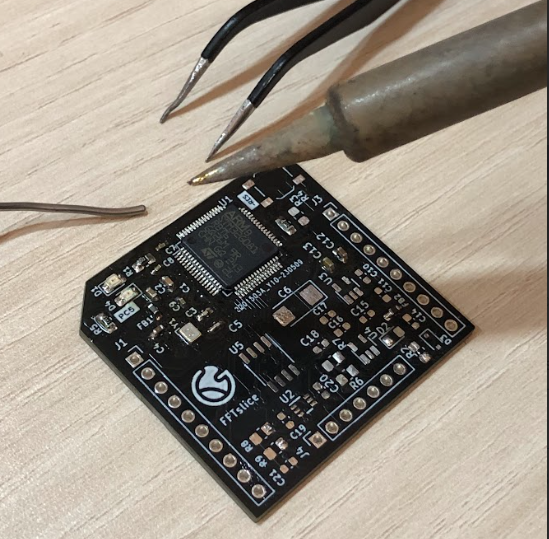

Lutowanie ręczne SMDków 0402 tym co na zdjęciu + topnik. Polecam, ciekawe zajęcie.



[99teki]

- pisze tutaj bo może mi minie zapał a tak temat nie będzie mnie kłuł w oczy.

- zaciekawił mnie kawał patyka na balkonie sąsiada, okazało się że to nie patyk tylko antena dipolowa na 868 Mhz, tzw. koci ogon (czego to ludzie nie wymyśla.)

- po rozmowach okazało się, że to MeshTastic zbudowany na esp32, druga sztuka na Xiao esp32-S3 oraz układzie E22-900M30S.

- po wyjaśnieniach sąsiada pragnę tez takie coś zbudować, zakupić.

-bez namysłu zakupiłem dwa moduły na esp32, potem na forum dowiedziałem się, że to najgorszy zakup, bo prądożerne, panel solarny tego nie zasili, no chyba że masz 2 metry kwadratowe lub całą plantację solara.

- tak szybko nie rezygnuje,  zwłaszcza że tutaj we Wrocławiu cała ich sieć jest na esp32 i działa. (w zimie nie działała.)

- pobieżna lektura tematu pokazuje, że największym problemem jest zasilanie 24h / dobę i w czasie zimy oraz instalacja anteny najlepiej na wysokim słupie.

- tutaj stosują akumulatory żelowe 7.2 Ah, a ja zamierzam zastosować  w projekcie ogniwa LTO 1300mAh(tytanowe), łączone po 3 równolegle, czyli 3900 mAh.

- z nimi jest taki problem, że wytrzymują - 10 st zimą ale dają małe napięcie coś około 2.4 V.

- czyli należy zastosować przetwornicę podwyższającą na te 3.3 V. (lub zastosować dwa takie zestawy szeregowo da wtedy 4.8 - 5.6 V)

- naturalnie ogniwo fotowoltaiczne około 20W i ładować słońcem te akumulatory (jak nie będzie chmur).

- na razie pomierzyłem trzy razy prądy, podczas nadawania 130 mA , przy biegu jałowym 70 mA, to urządzenie wcale nie usypia.

- jak na razie podłączyłem, zamontowałem antenę i nić nie odbieram, sąsiada urządzenie zostało zrzucone z parapetu i nie żyje.

- jak myślicie będzie coś z tego, bo idą nie ciekawe czasy bez internetu, sieci i telefonów.









[ethanak]

43 minuty temu, 99teki napisał:

przy biegu jałowym 70 mA,

ESP32C3 albo S3 i zmniejsz taktowanie na 80 MHz.

[99teki]

- oprogramowanie jest pod ściśle określone moduły, nic nie pogrzebiesz bo ja bym od razu włączył sleeping co 10 minut.

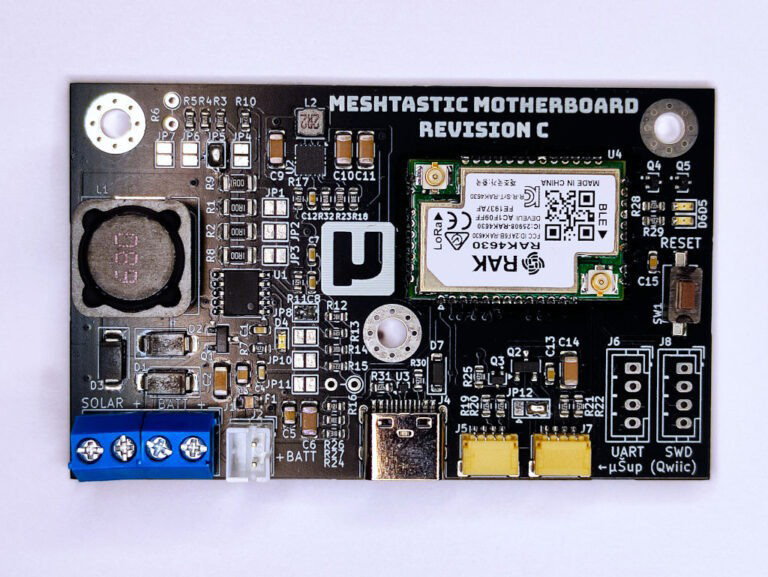

 - albo poszukać w tym zestawie coś z esp32 co zostało z głową zbudowane.

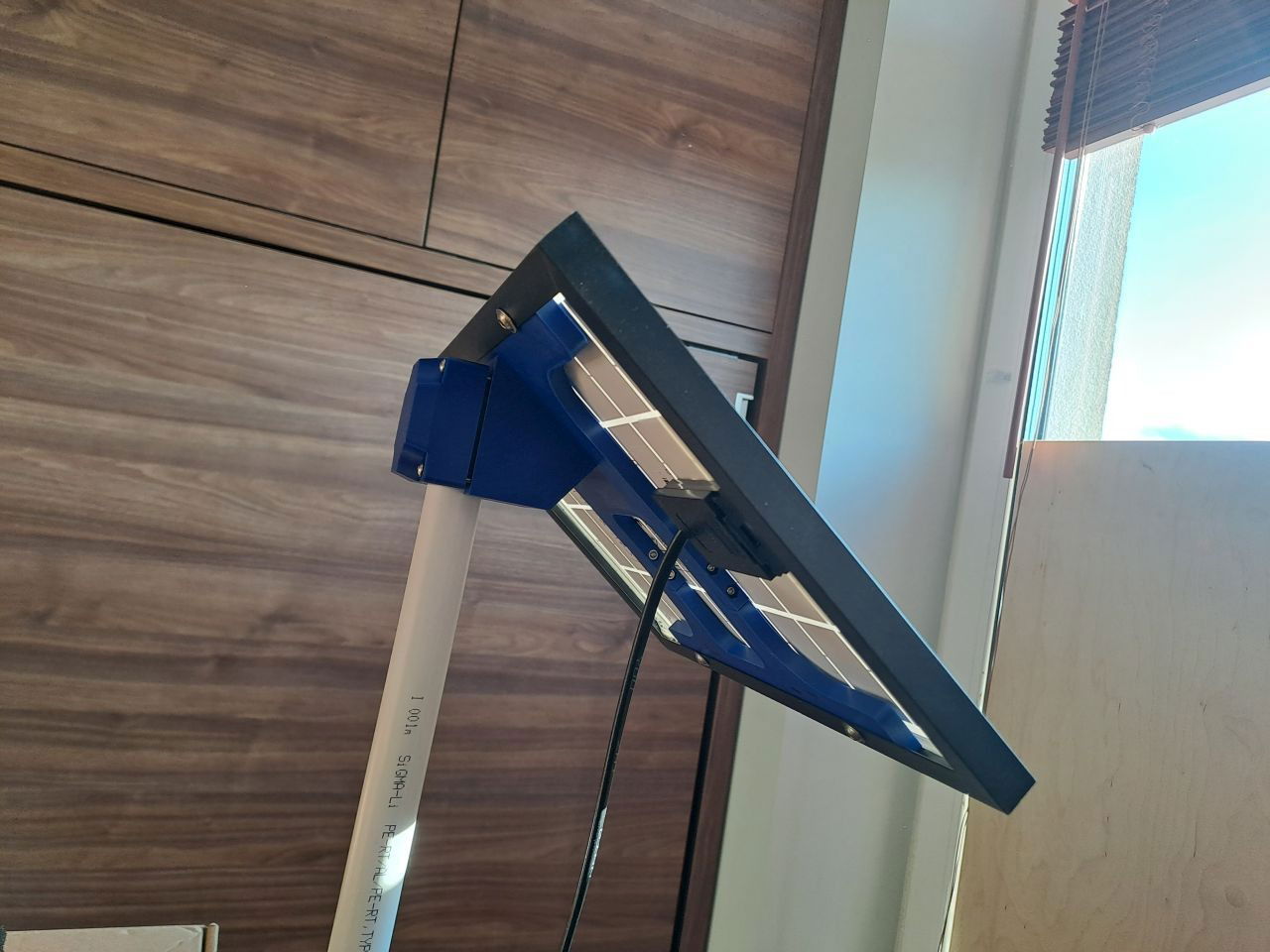

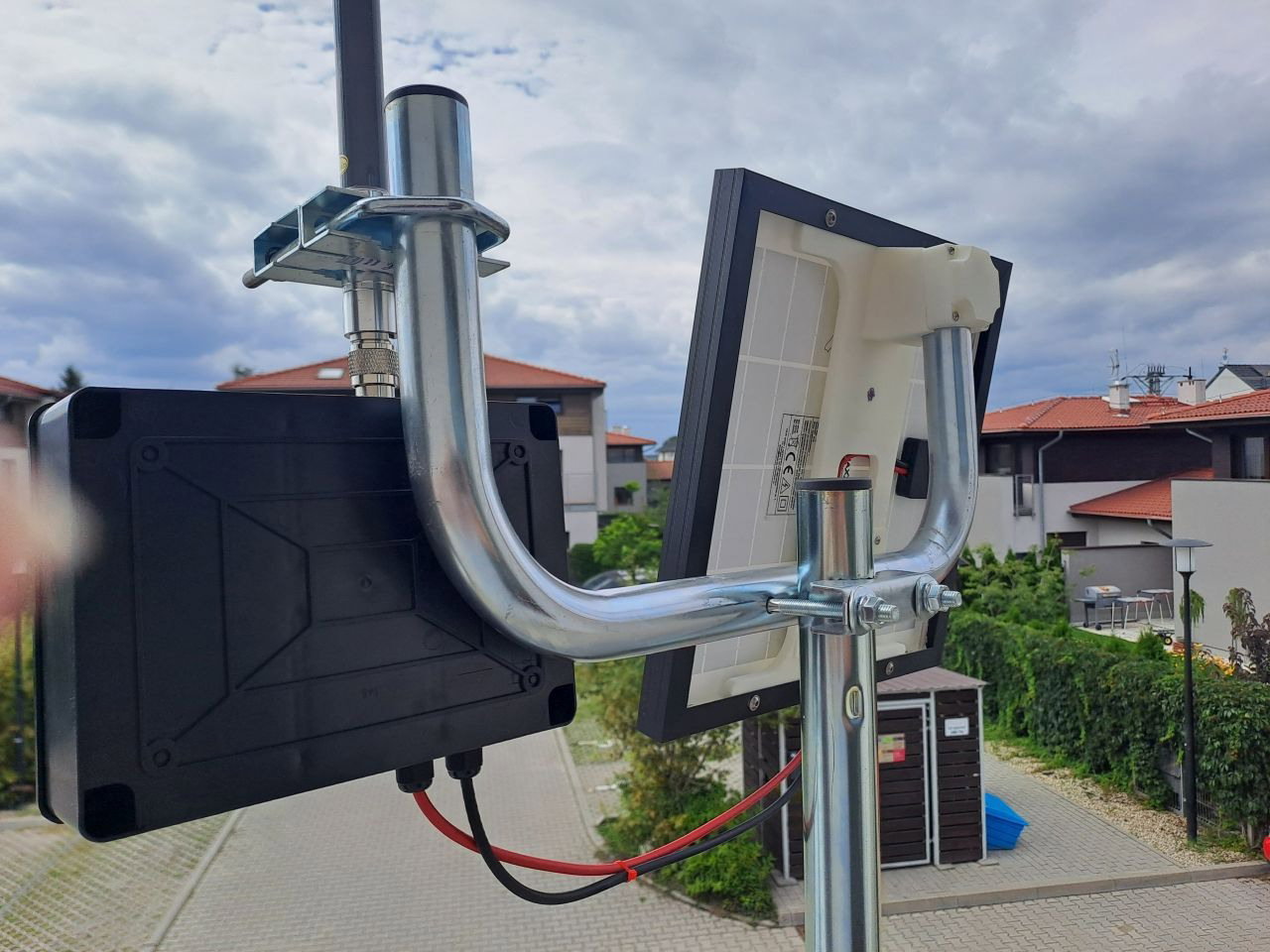

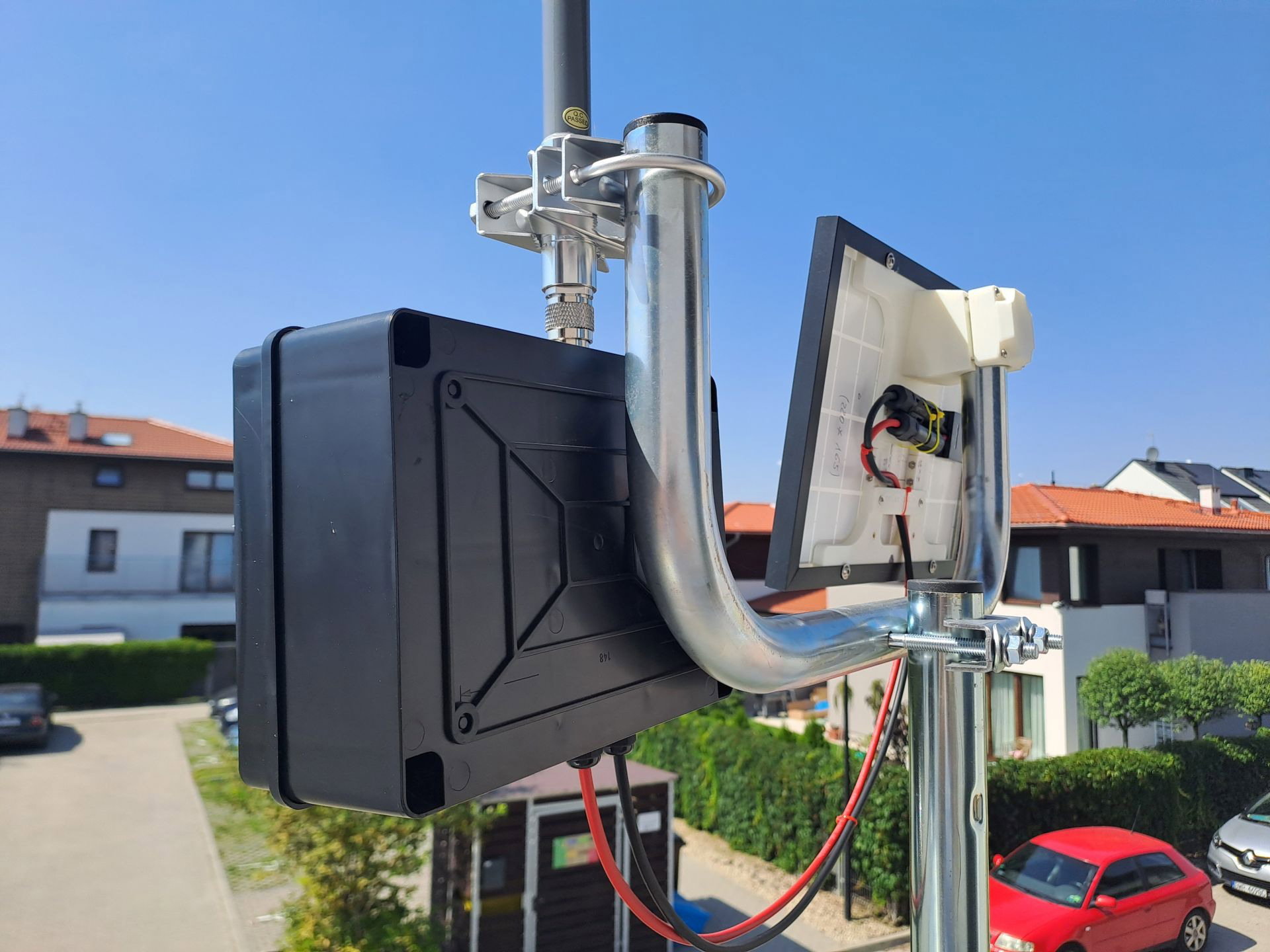

- połączyłem na szybko solara 10W, słońce po drugiej stronie domu, Lipo  1000mAh ładuje się przez chmury.



Edytowano 19 czerwca przez 99teki

[ethanak]

Masz dostęp do kodu źródłowego? Bo jak nie to lepiej iść na piwo.

[99teki]

- krótko, idę na piwo i pączki

p.s.

- w esp32 nie można zmniejszyć taktowania ?

Edytowano 19 czerwca przez 99teki

[99teki]

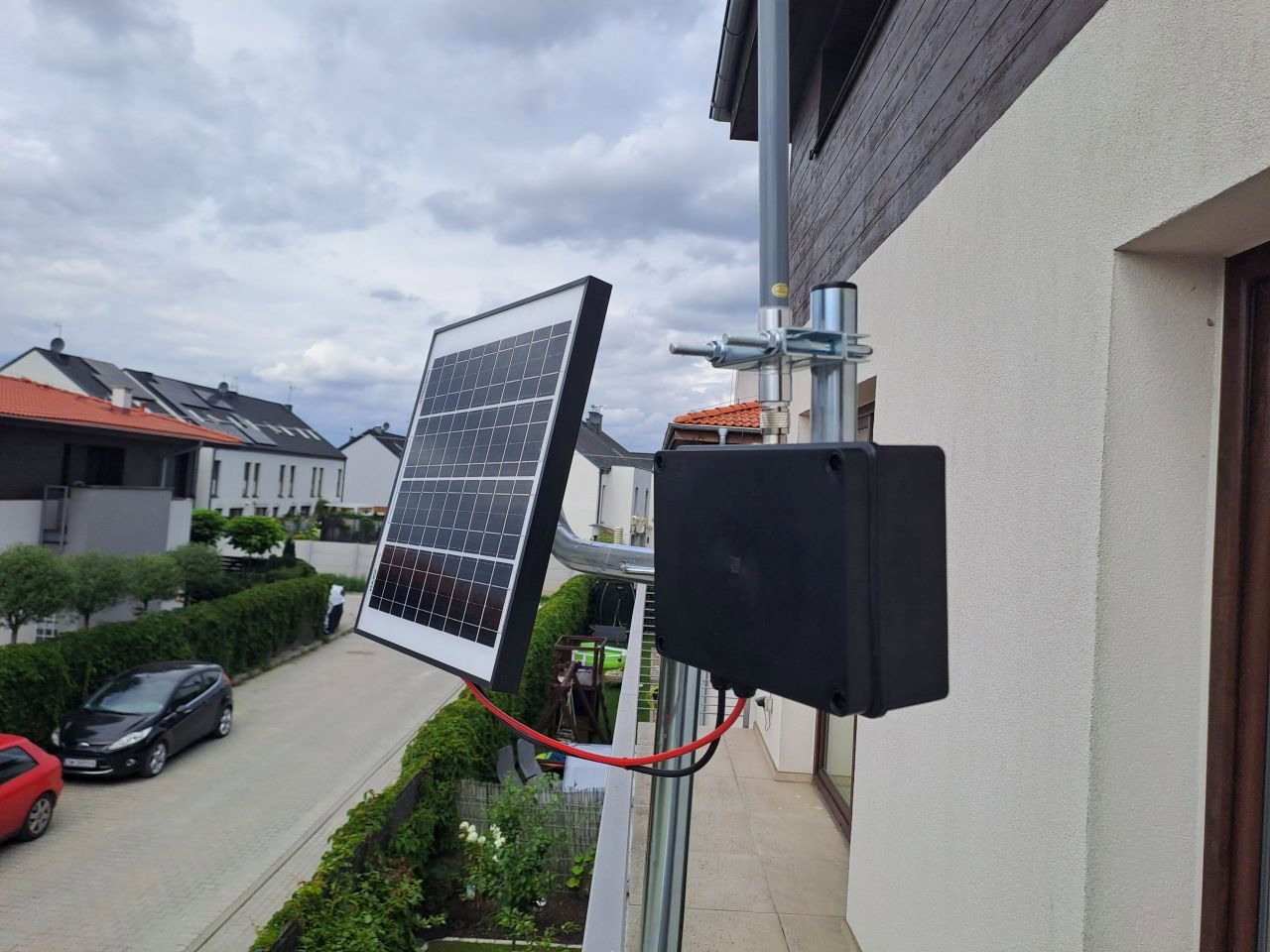

- oberwałem za tego solara, ponieważ w zimie słońce jest pod kątem 14 stopni, a ja zrobiłem solara z kątem 36 stopnii na lato.

- wniosek: w zimie oprócz tego że solara zasypie śnieg , to jeszcze słonce nie będzie ładować akumulatora.

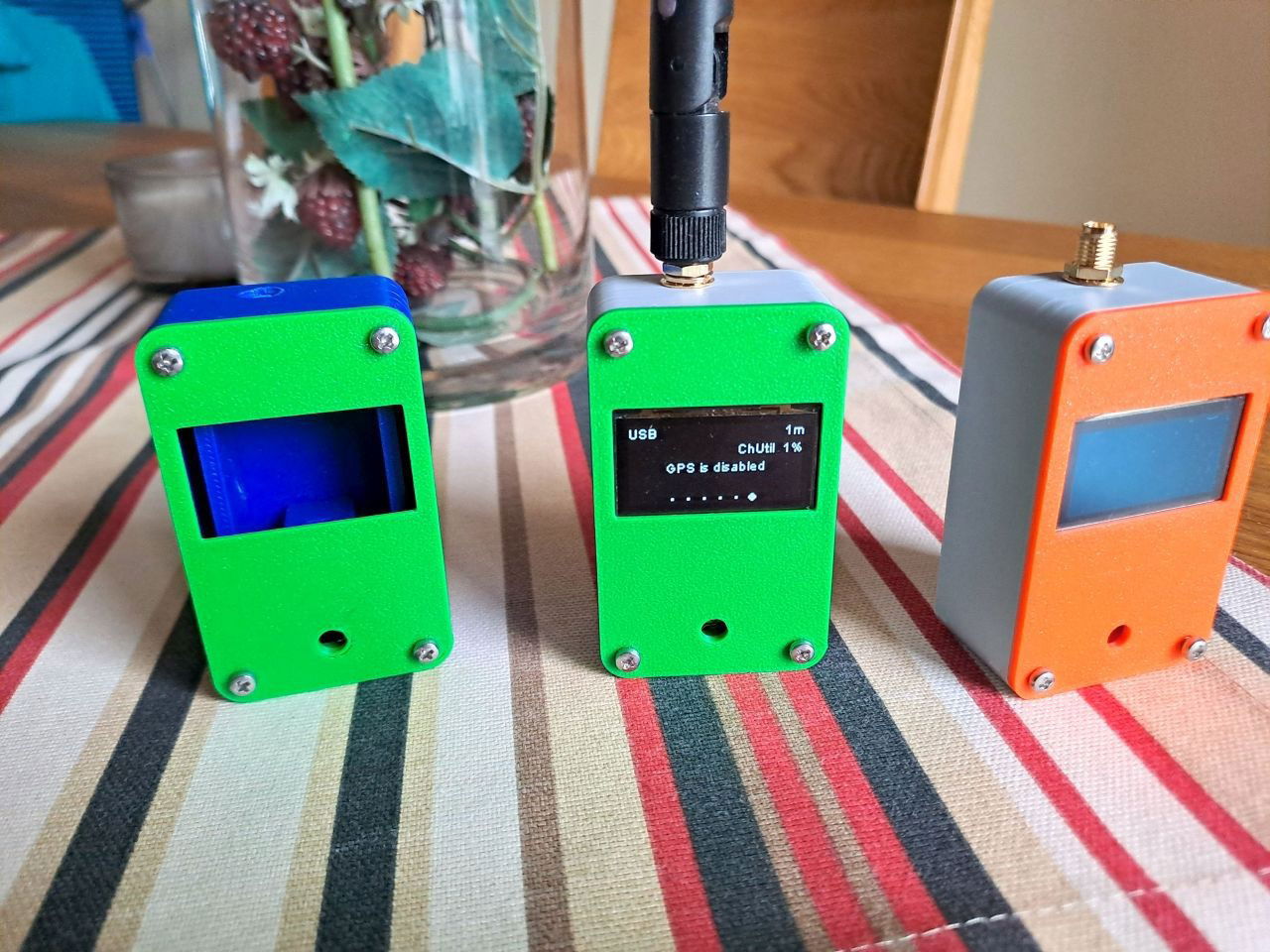

- zabrałem się za jakieś terminale do meshtastica.

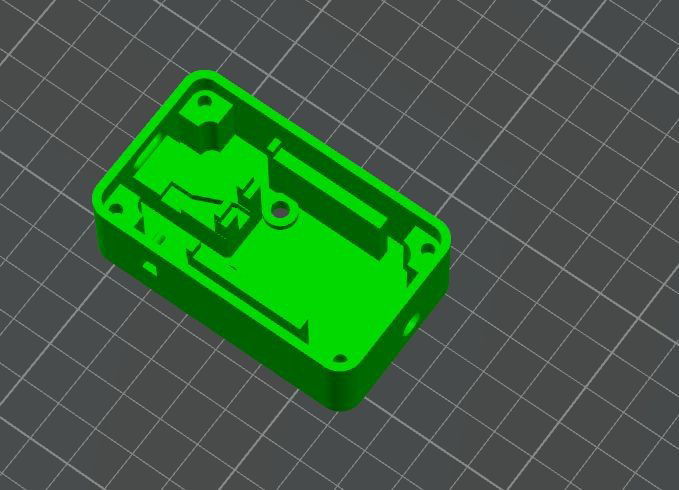

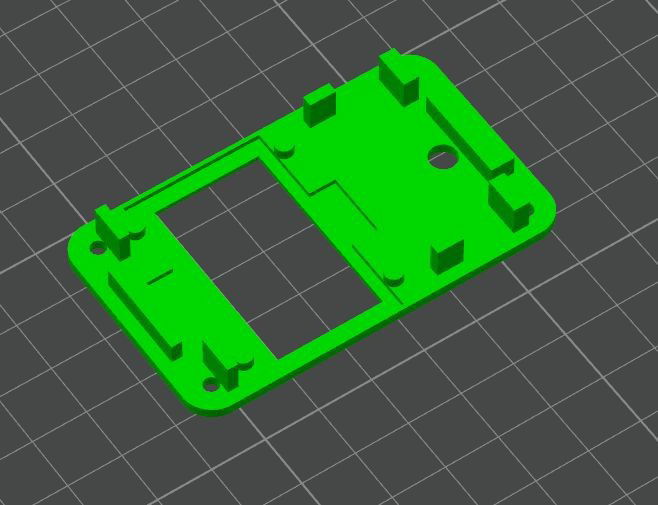

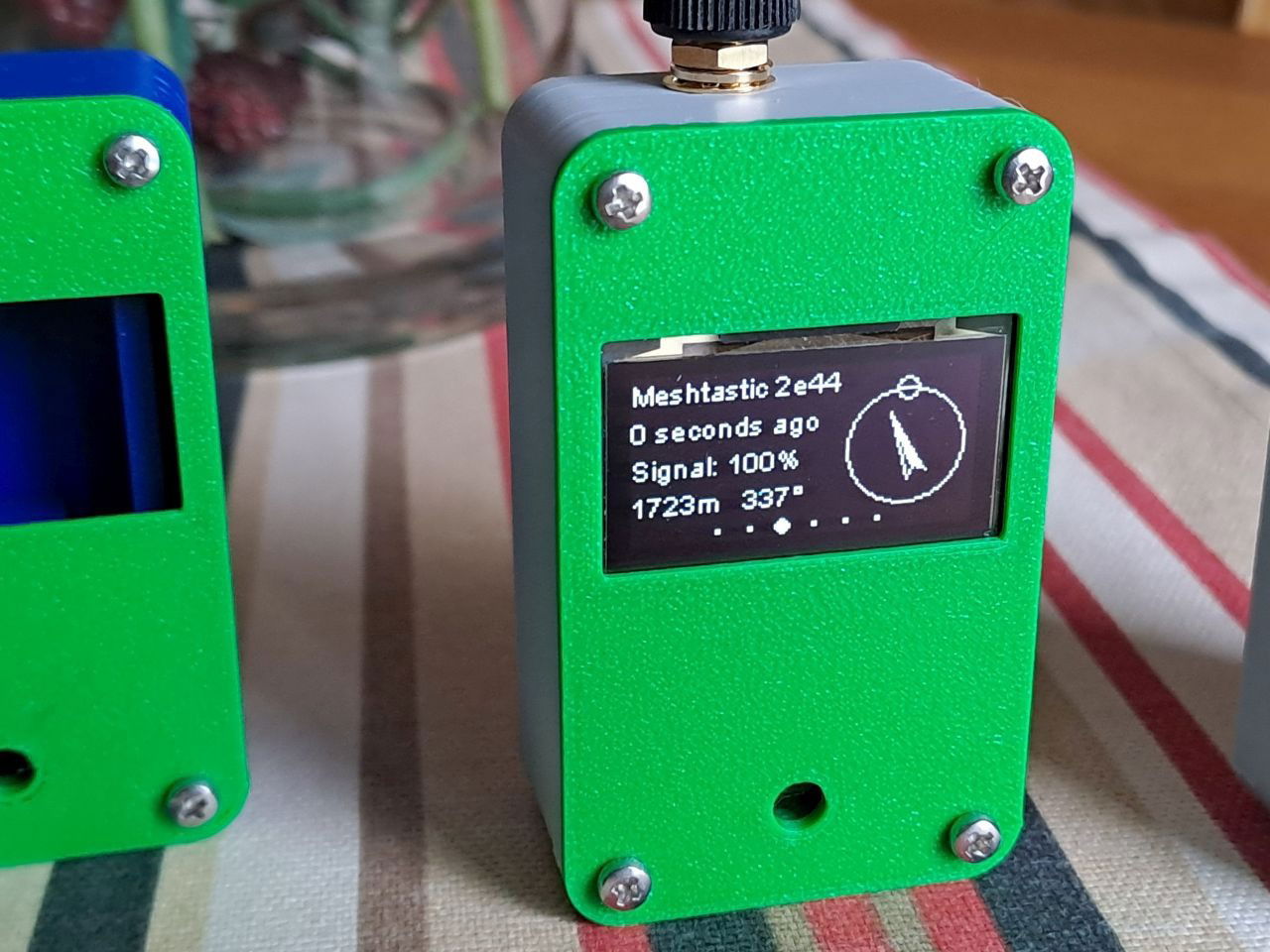

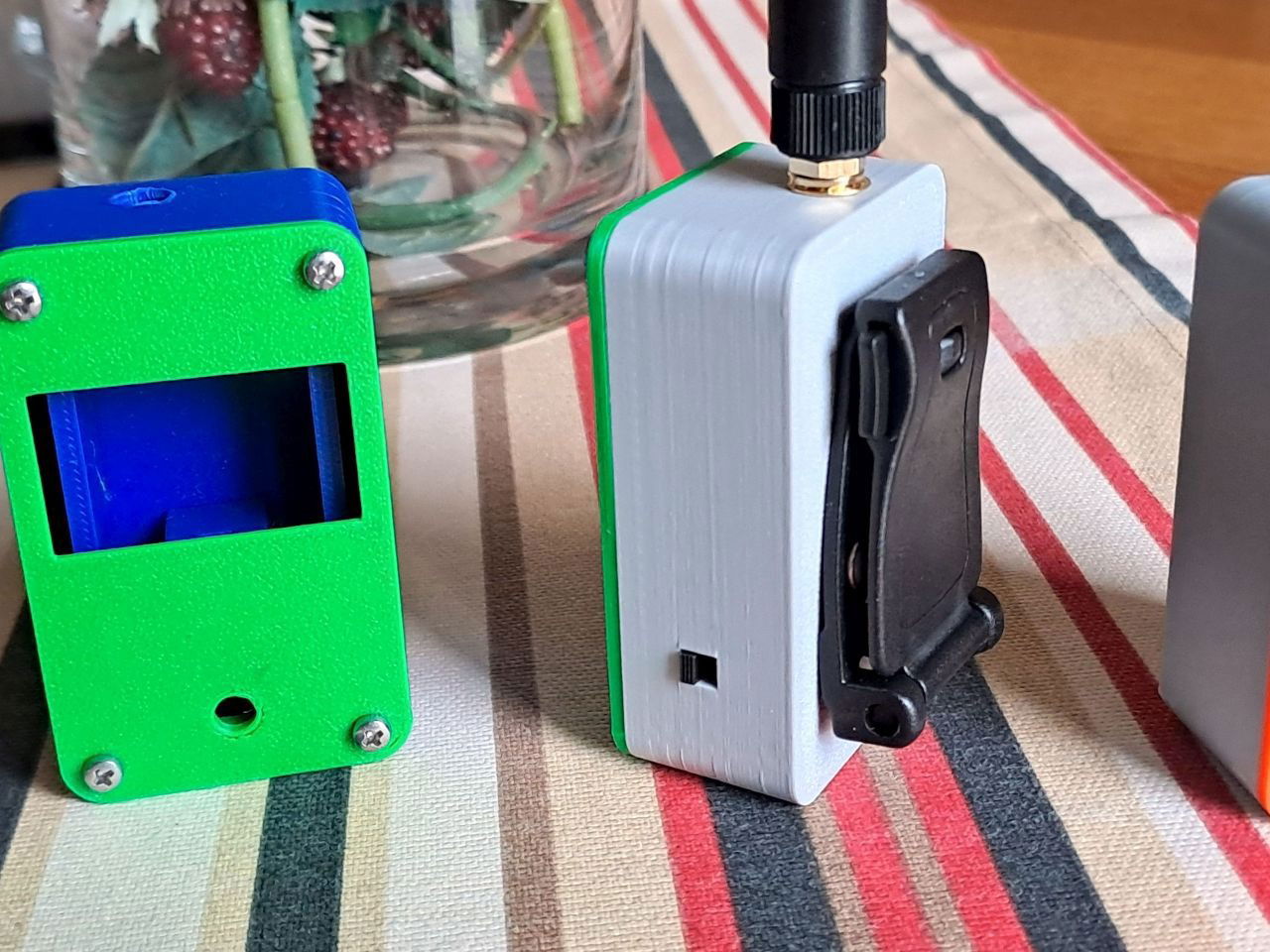

- porobiłem obudowy do Xiao esp32-S3 i narobiłem sobie problemów.

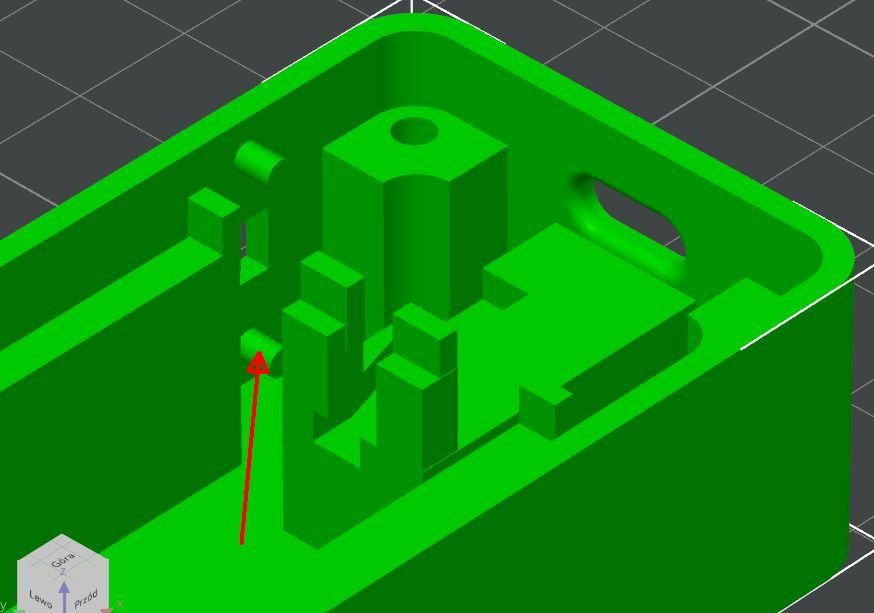

- przełącznik włącz/wyłącz zrobiłem pionowo i teraz nie wiem , jak "zanitować" termicznie dolny bolec (na zdjęciu czerwona strzałka).

- nie ma zbytnio miejsca na przełącznik poziomo, bo akumulator ma 1000mAh, a Xiao esp32-s3 trochę ciągnie prądu.

[ethanak]

@99teki A potrzebujesz 240 MHz? Bo przy 80 MHz zmierzyłem 37 mA...

[99teki]

- cały czas namierzam kody żródłowe, idzie wolno
