3 godziny temu, Gieneq napisał:

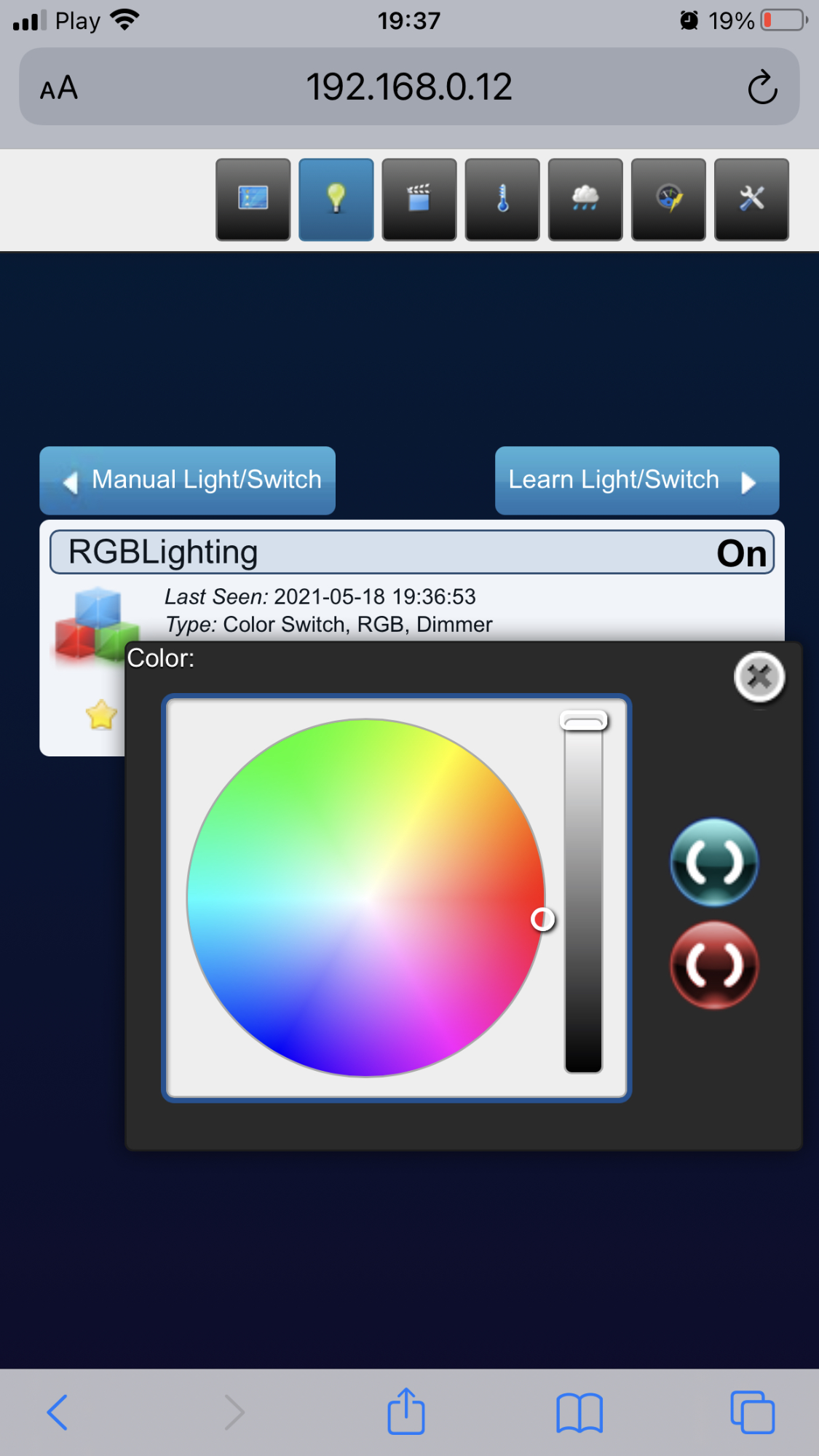

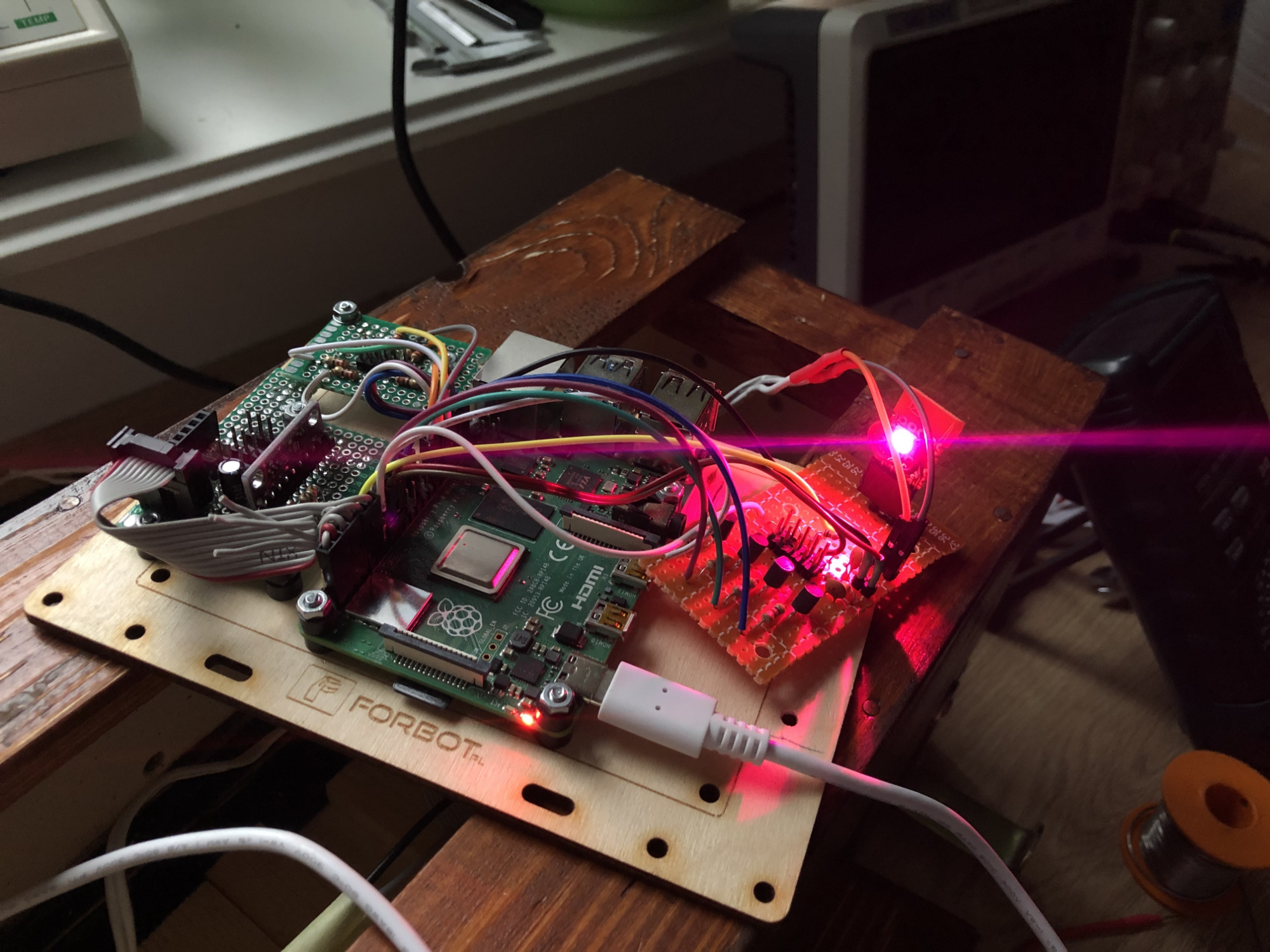

Wstęp do automatyki balkonowej 🙂 RPi, Domoticz i skrypt w Pythonie

Czy chodzi o sterowanie kolorem paska RGB? 🙂 Przepraszam, że dopytam, ale czy nie boisz się, że ta płytka z tranzystorami może w pewnym momencie "nasunąć się" na RPi i narobić szkód? 😉

Link do komentarza
Share on other sites

Urządzenie do diagnostyki układów AFS (automatycznego ustawiania świateł względem położenia kół skrętnych w samochodzie) 😉

image0.thumb.jpg.346b800caa34f14614ffaeb667c093fd.jpgimage1.thumb.jpg.4f7924ecffb6d5763998dfbccad9f680.jpg

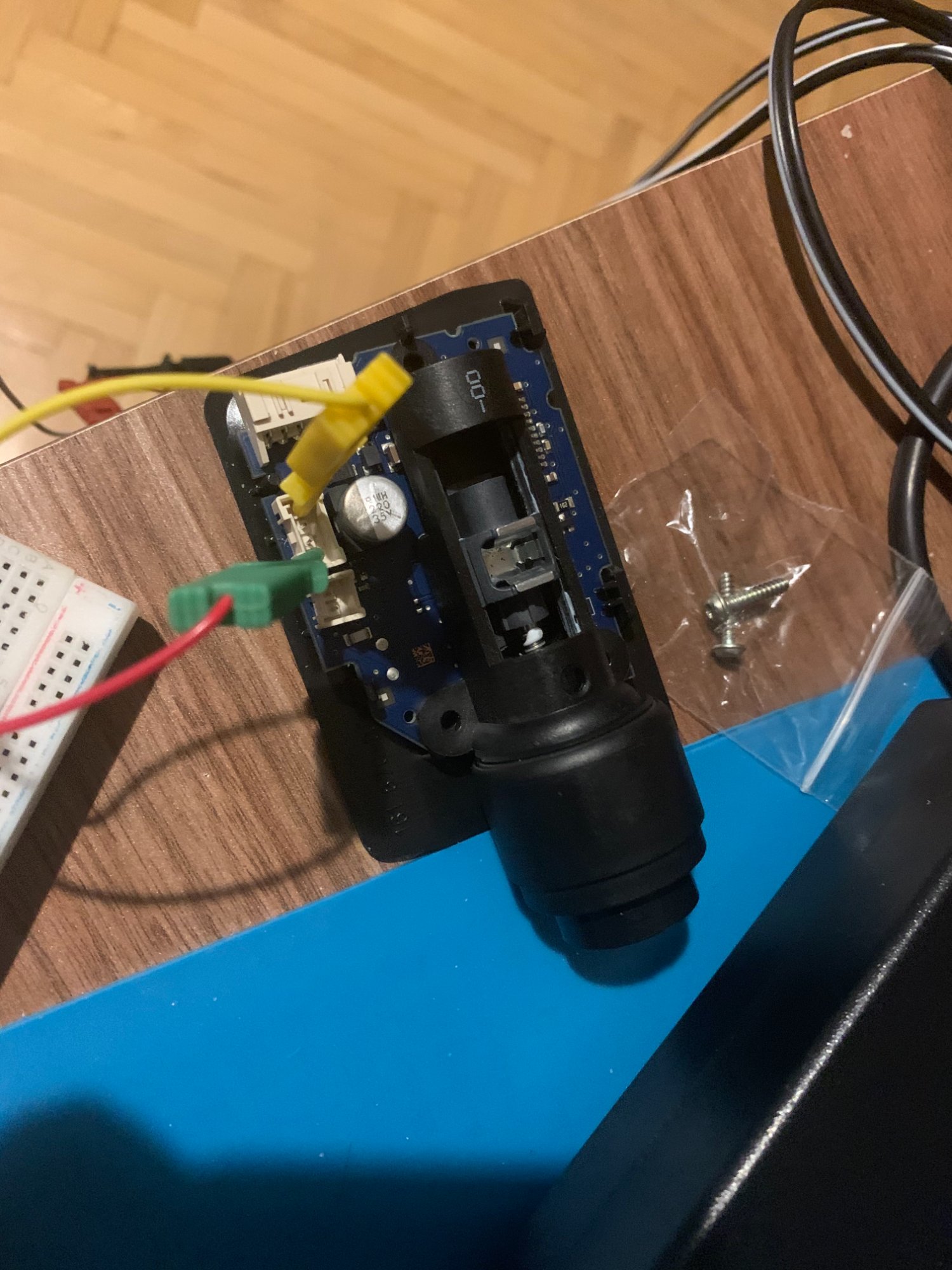

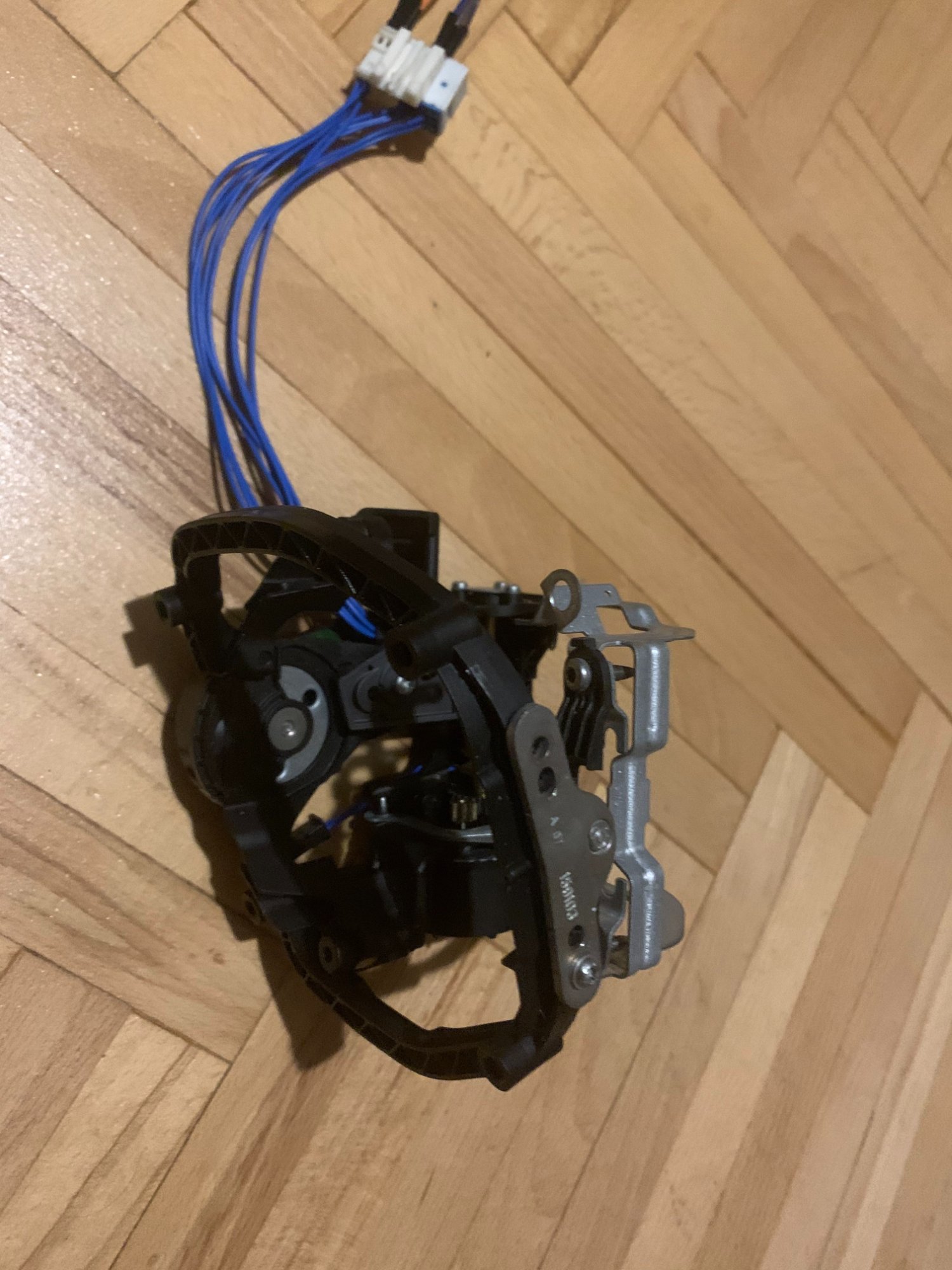

Przykładowy AFS oraz sterownik silnika



image5.thumb.jpg.7e0c6a4f831203873680e904e38c37c5.jpgimage2.thumb.jpg.c8fabb6cdaf58cd9802b7d8f11bbff67.jpg

A tutaj elementy urządzenia (stara wersja) 😉

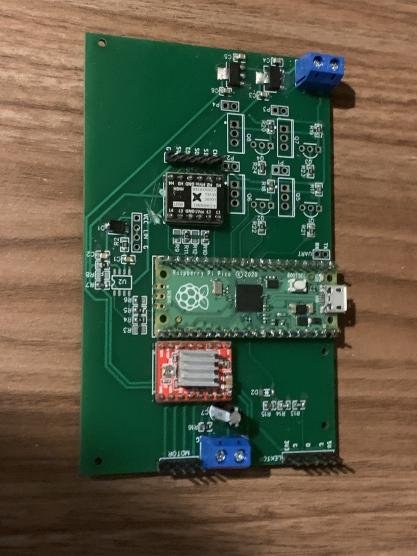

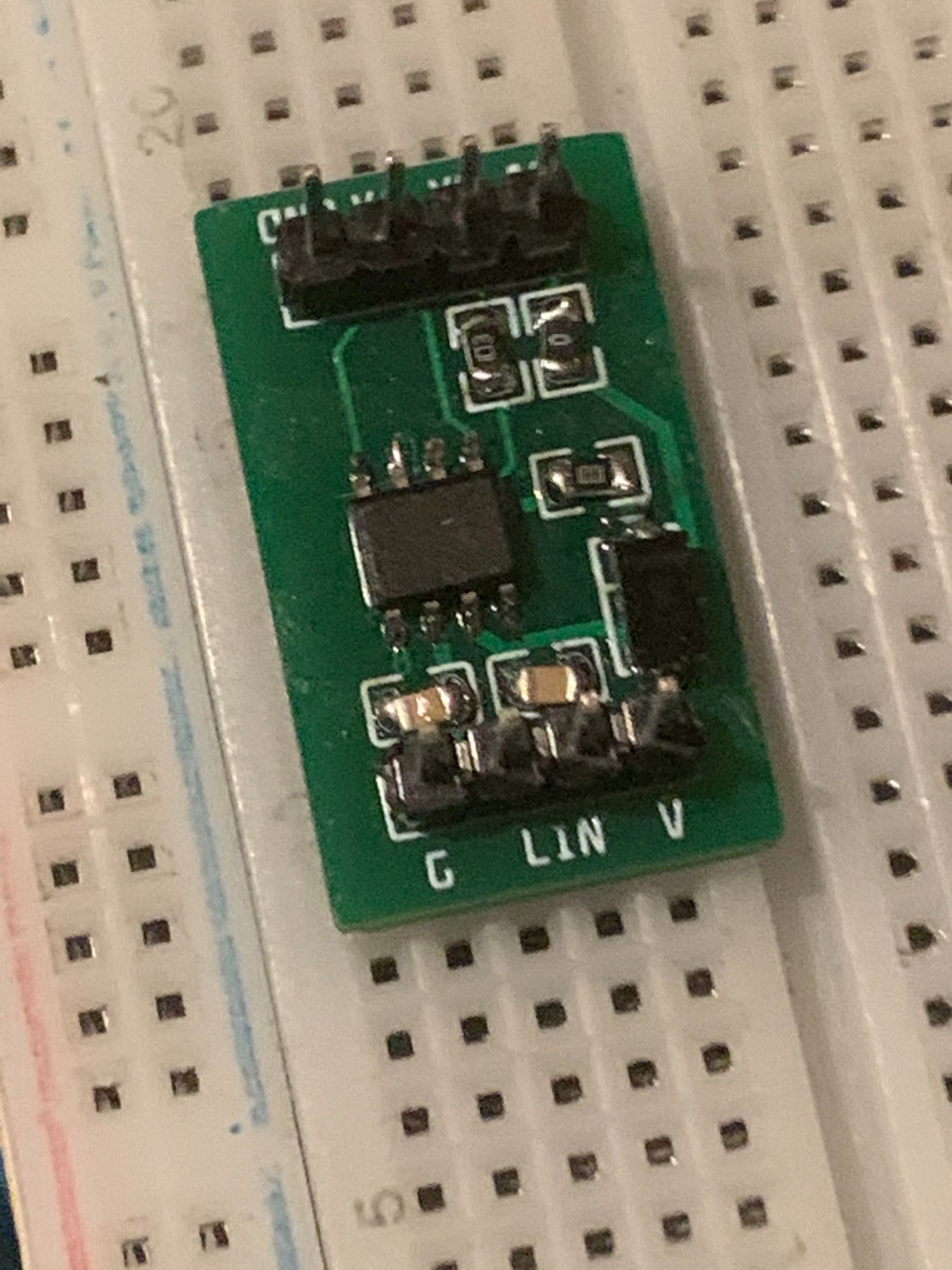

Po lewej sterownik LIN, po prawej płyta główna ver 0.1

Wszystko sterowane z poziomu Raspberry Pi Pico 😉
Wbudowana obsługa LIN, kontroli nad analogowymi układami (silnik krokowy na A4988 i LEKTOR jako odczyt PWM) oraz CAN* (jeszcze nie zaimplementowane). Wysyłanie komend przez USB CDC.

Dwa pierwsze już działają poprawnie (dla dwóch modeli AFS, na których były testowane, reszta wyjdzie w praniu, ale pewnie stanie na kilku poprawkach w software (na PC)).

Aktualny czas pracy: około 1.5 miesiąca w wolnych chwilach

Do zrobienia: Obsługa CAN (MCP2515) i sterowania transoptorami do włączania świateł (12V@15A), poprawić system komend, by sprawdzał czy długość aktualnej jest prawidłowa (w tym momencie reaguje na \r\n) i wszystko co wyjdzie w praniu...

Elektronika aktualnie jest na pająku (w zależności od potrzeb) i czekam na płytki z JLC, by już to poskładać do obudowy 😉

EDIT2:
Transceiver na sterowniku LIN to TLIN2029DRQ1 (tak jakby ktoś kiedyś szukał) 😉




Edytowano przez H1M4W4R1
  • Lubię! 2
Link do komentarza
Share on other sites

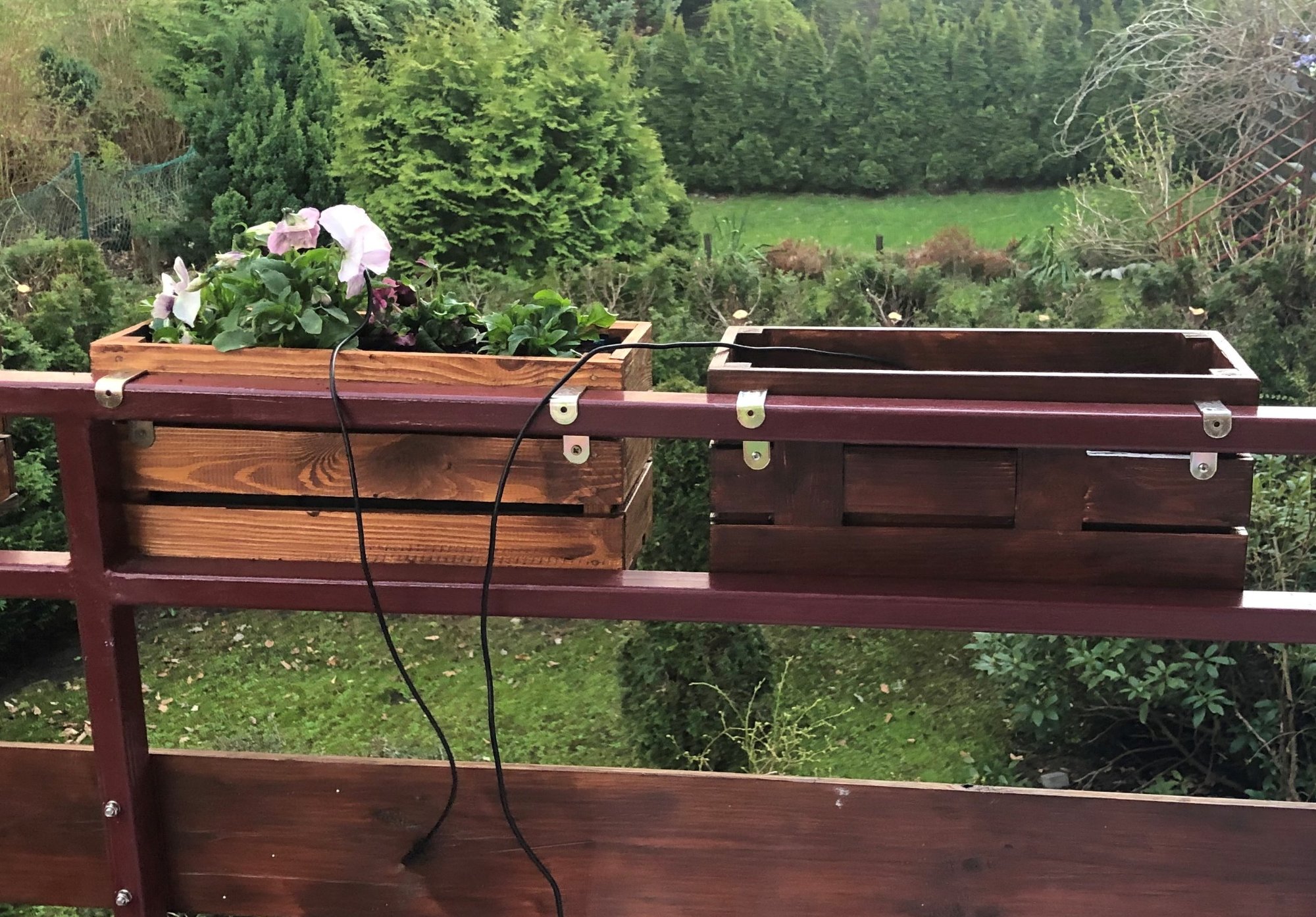

@wn2001 To tak leży luzem, bo wyciągnąłem z obudowy. Docelowa obudowa właśnie schnie - jest to jedna ze skrzynek na rośliny, którą zaizolowałem od środka. Te tranzystory służą do sterowania wyświetlaczem 4x7-seg umieszczonym pod ruchomą deską od przodu skrzynki.

W systemie już są 2 czujniki pojemnościowe wilgotności gleby, termometr, czujnik nasłonecznienia. Skrzynka ma wyświetlacz 7-seg do podawania temperatury i zgłaszania uwag. Jeszcze chcę wyciągnąć oświetlenie na diodach WS2812B i umieścić pompę do podlewania sąsiednich skrzynek.

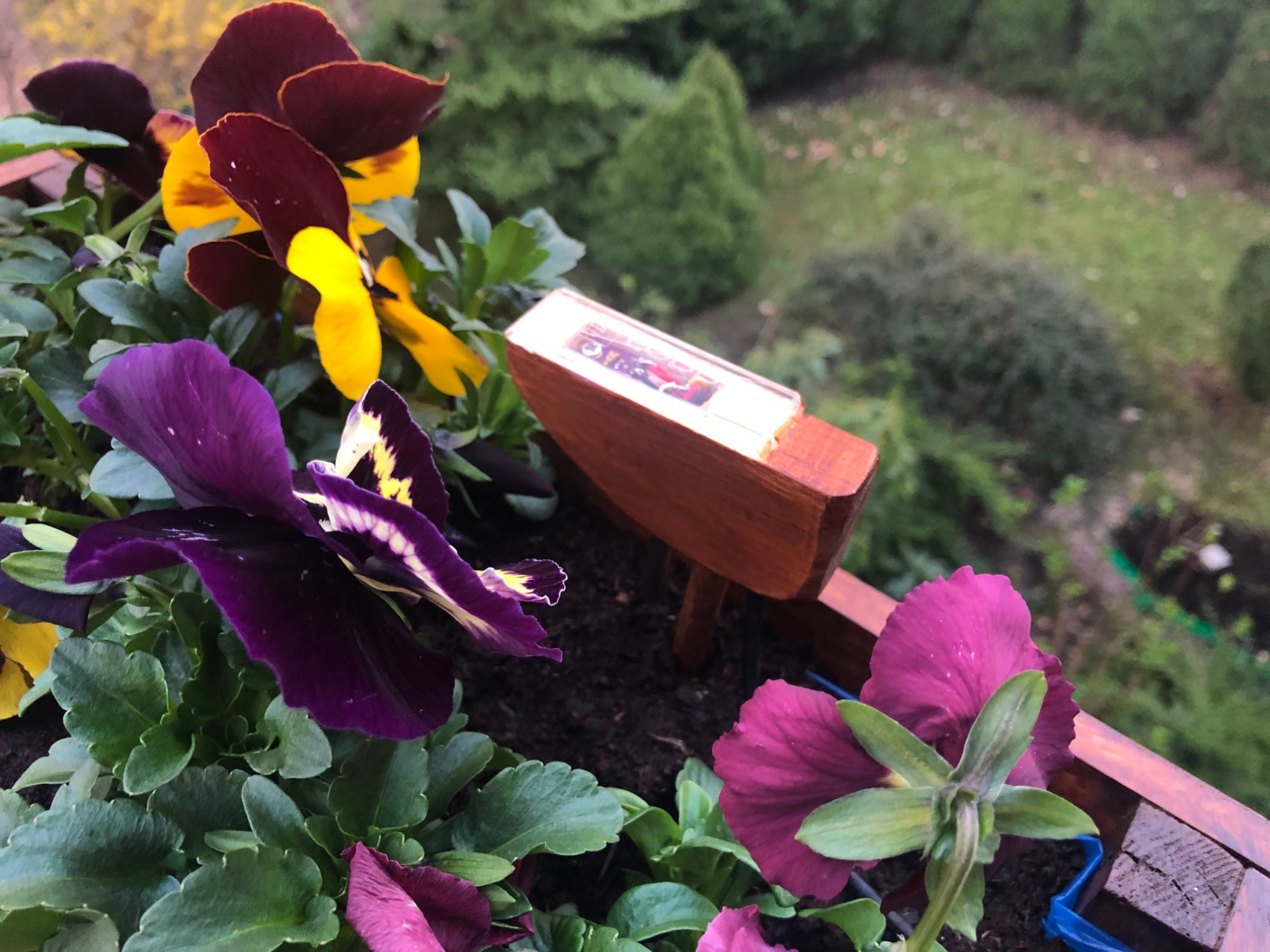

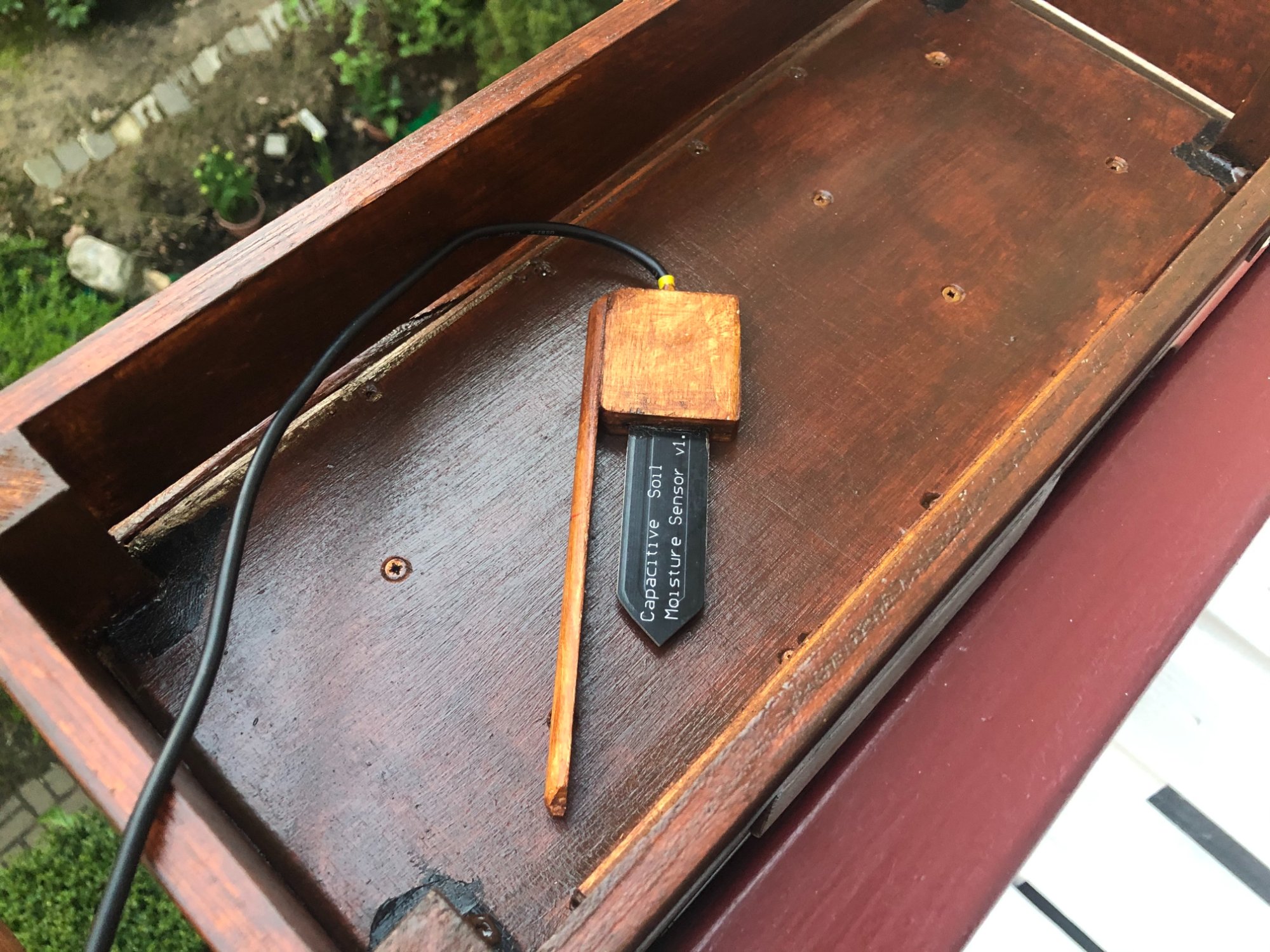

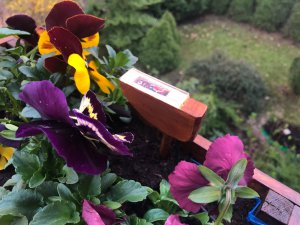

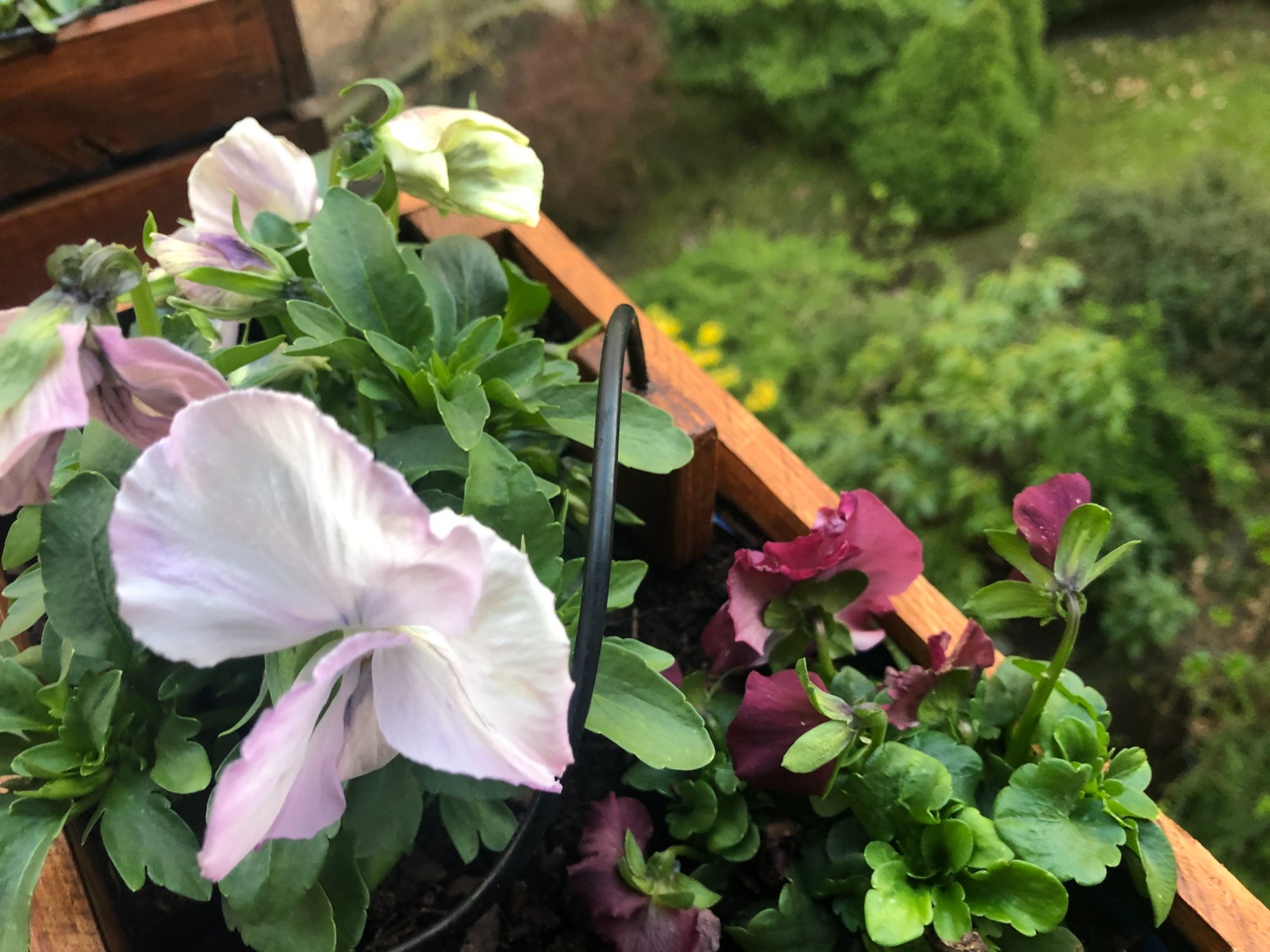

IMG_4095.thumb.jpg.b94eeed511f751b859864686c33892a6.jpgIMG_4097.thumb.jpg.9c15db7cf97fe02db52923bc1cb8f721.jpgIMG_4096.thumb.jpg.a65d9cb6039e5273bf51f30ebdd72740.jpg


  • Lubię! 1
Link do komentarza
Share on other sites

Dnia 19.05.2021 o 10:51, ethanak napisał:

A zostało tam jeszcze miejsce na jakieś kwiatki?

O miejsce dla roślin to się nie martwię, bardzie martwi mnie estetyka wykonania, która jest tu najważniejsza. Ciemne kable jeszcze da się ukryć, ale rzucających się w oczy wężyków już nie. Dlatego plan awaryjny to tylko czujniki atmosferyczne + oświetlenie RGB.

  • Lubię! 1
Link do komentarza
Share on other sites

16 minut temu, Gieneq napisał:

Ciemne kable jeszcze da się ukryć, ale rzucających się w oczy wężyków już nie.

E tam - w końcu o ile wiem jakiś talent plastyczny masz. A jak czegoś nie można ukryć to się tego nie ukrywa tylko robi tak, żeby wszyscy myśleli że tak trzeba i to specjalnie zrobione żeby było ładniej 🙂

Jak w teatrze nie mogłem schować dwóch 200W estradowych kolumn które musiały stać na scenie w określonym miejscu - to wkomponowaliśmy je w dekoracje...

Do poczytania: E. A. Poe, Skradziony list



  • Lubię! 1
Link do komentarza
Share on other sites

W nawiązaniu do

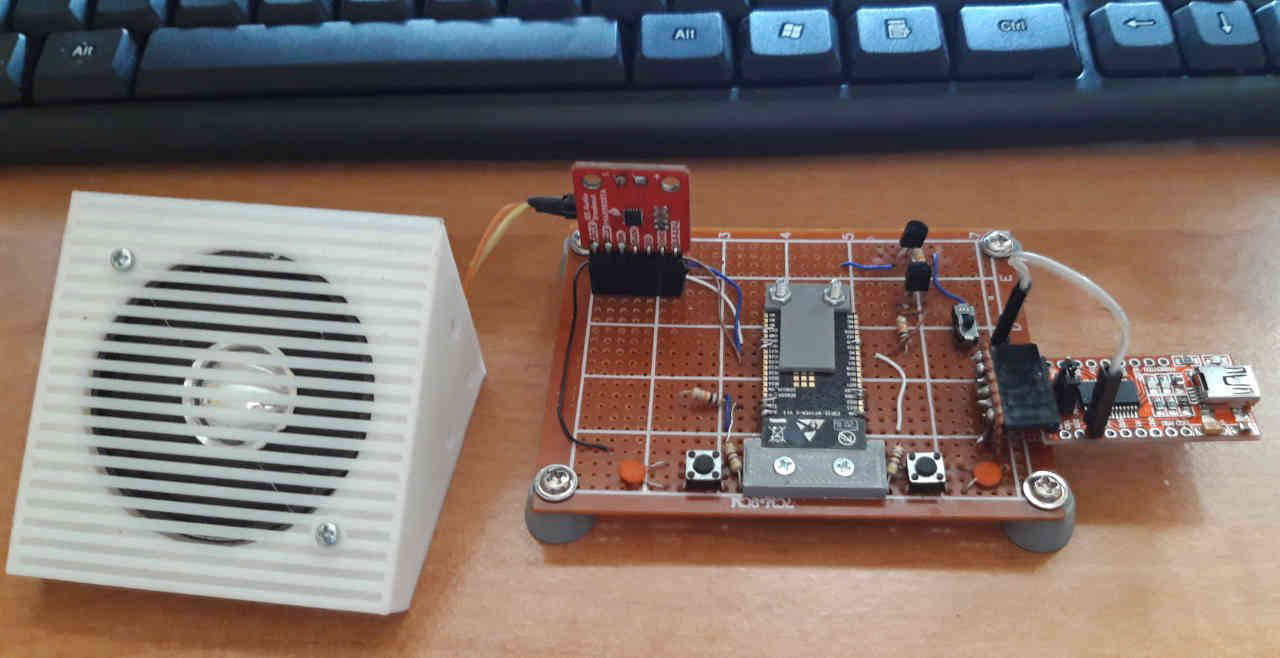

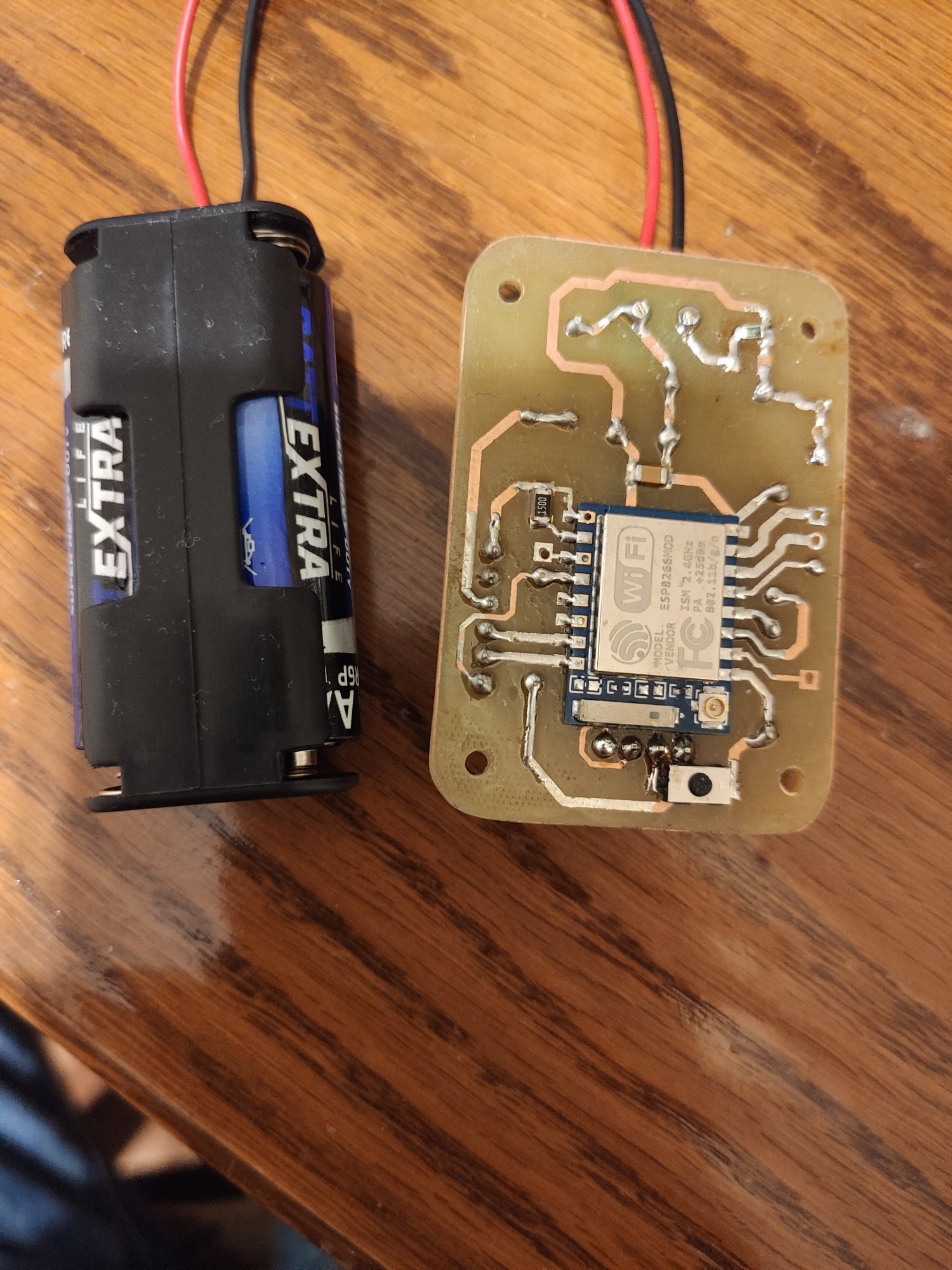

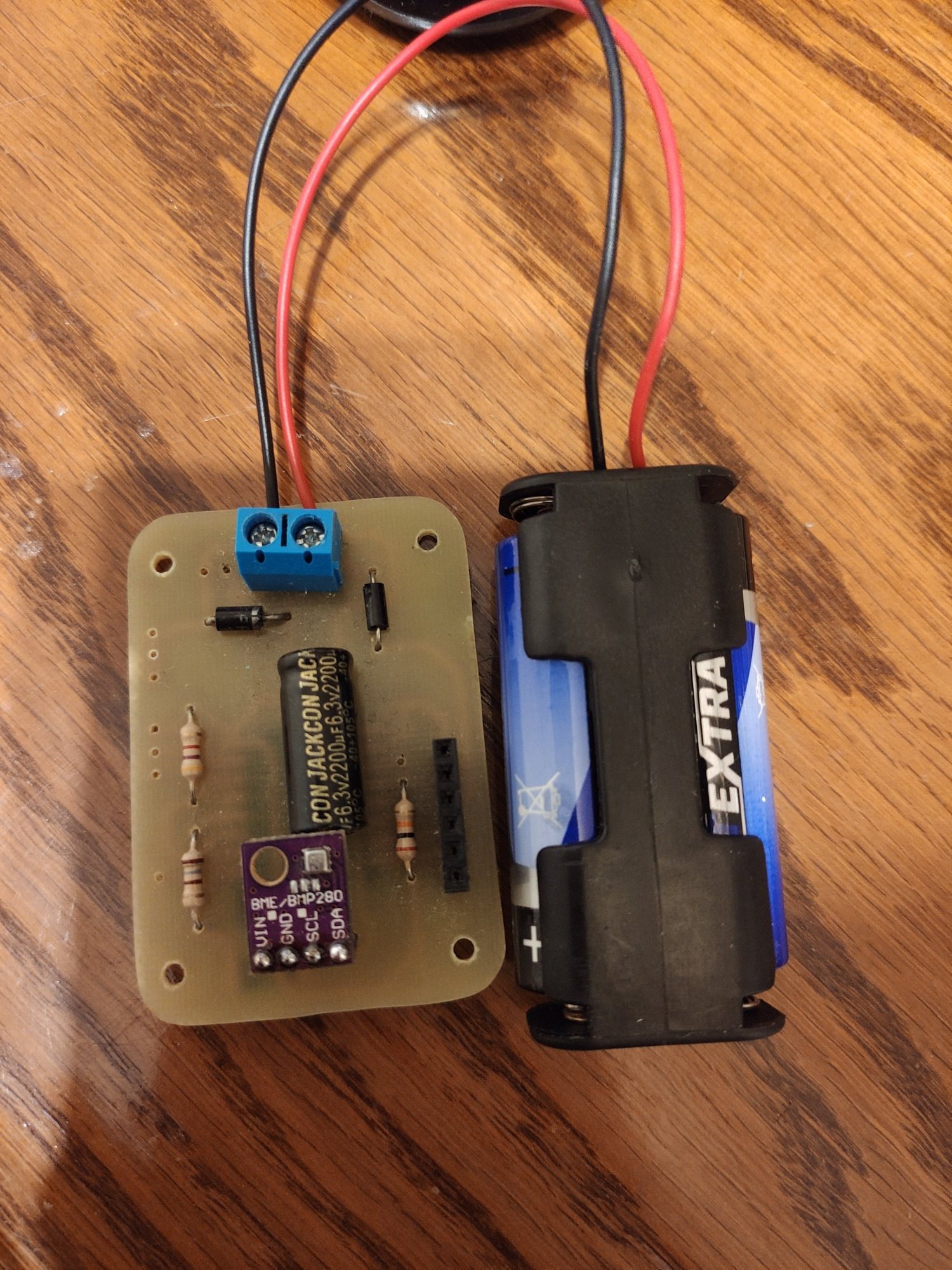

Testy z grubsza potwierdzają obliczenia, w prawdzie prototyp padł nieco wcześniej niż zakładałem ALE 😉 był wystawiony na ekstremalne temperatury parapet na stronie południowo -  zachodniej (odczytany rekord temperatury 58°C!), miał już nieco rozładowane baterie wyciągnięte z jakiegoś czegoś -  już nie pamiętam z czego. No i podczas testów niejedno zwarcie itd... Po jednej z burz został zalany. Niemniej trzeba powiedzieć że da się: esp może działać na bateriach, teraz trzeba wszystko pozbierać do kupy i opisać tak żeby wszyscy zainteresowani zrozumieli. No i nowa pcb, postaram się aby pracowała w lepszych warunkach.

1628025403084.thumb.jpg.49c92fdcb90de2e6337127eec2adaacf.jpg1628025539412.thumb.jpg.a97d15d20f7b7dbd88fd1f3a00988c4b.jpg



  • Lubię! 1
Link do komentarza
Share on other sites

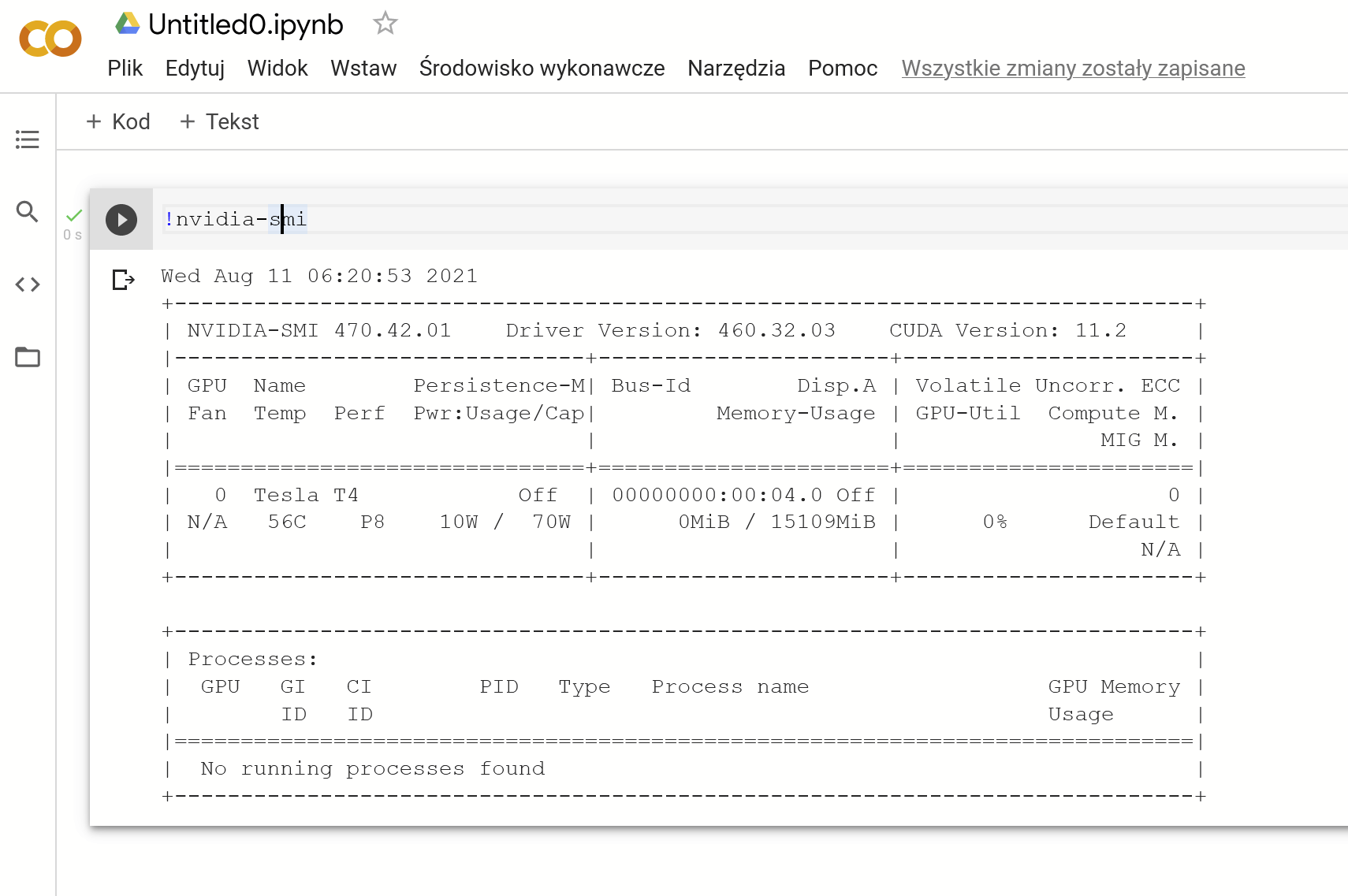

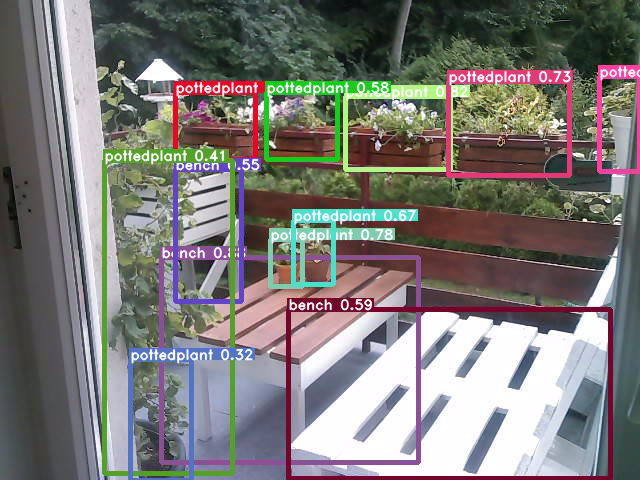

Nie jest to projekt ale nauka i eksperymenty z uczeniem maszynowym. W końcu przekonałem się do Google Colab i idei notatników. Takie drobne porównanie uczenia sieci na zbiorze MNIST z różnym sprzętem. 25 epok, sieć oczywiście jest po 5 epoce przeuczona.

  • Desktop i7 9gen CPU: Time:  81.43139457702637 s
  • Desktop RTX2060 GPU: Time:  42.828622341156006 s
  • Colab None: Time:  115.74053525924683 s
  • Colab GPU: Time:  36.39394402503967 s
  • Colab TPU: Time:  142.82041001319885 s

Taka sieć jest dość mała i ciężko o jakieś większe wnioski, ale widać, że Google udostępnia za darmo całkiem dobry sprzęt i dla ciekawskich nawet jest odpowiedź na nasuwające się pytania:


I tu ciekawa informacja:

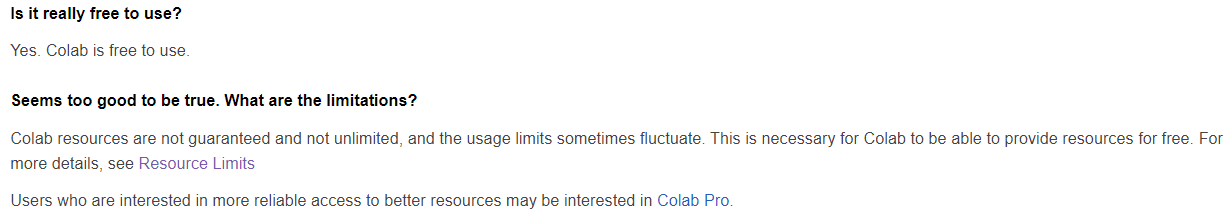

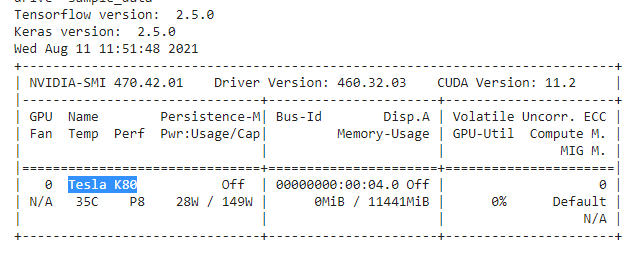

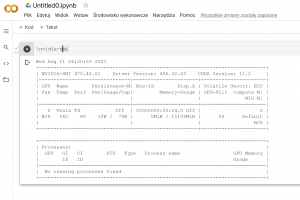

The types of GPUs that are available in Colab vary over time. This is necessary for Colab to be able to provide access to these resources for free. The GPUs available in Colab often include Nvidia K80s, T4s, P4s and P100s.
