Przepływ prądu przez układ z pominięciem rezystorów


4321

Pomocna odpowiedź

Cześć.

Prosiłbym o wyjaśnienie jednej kwestii.

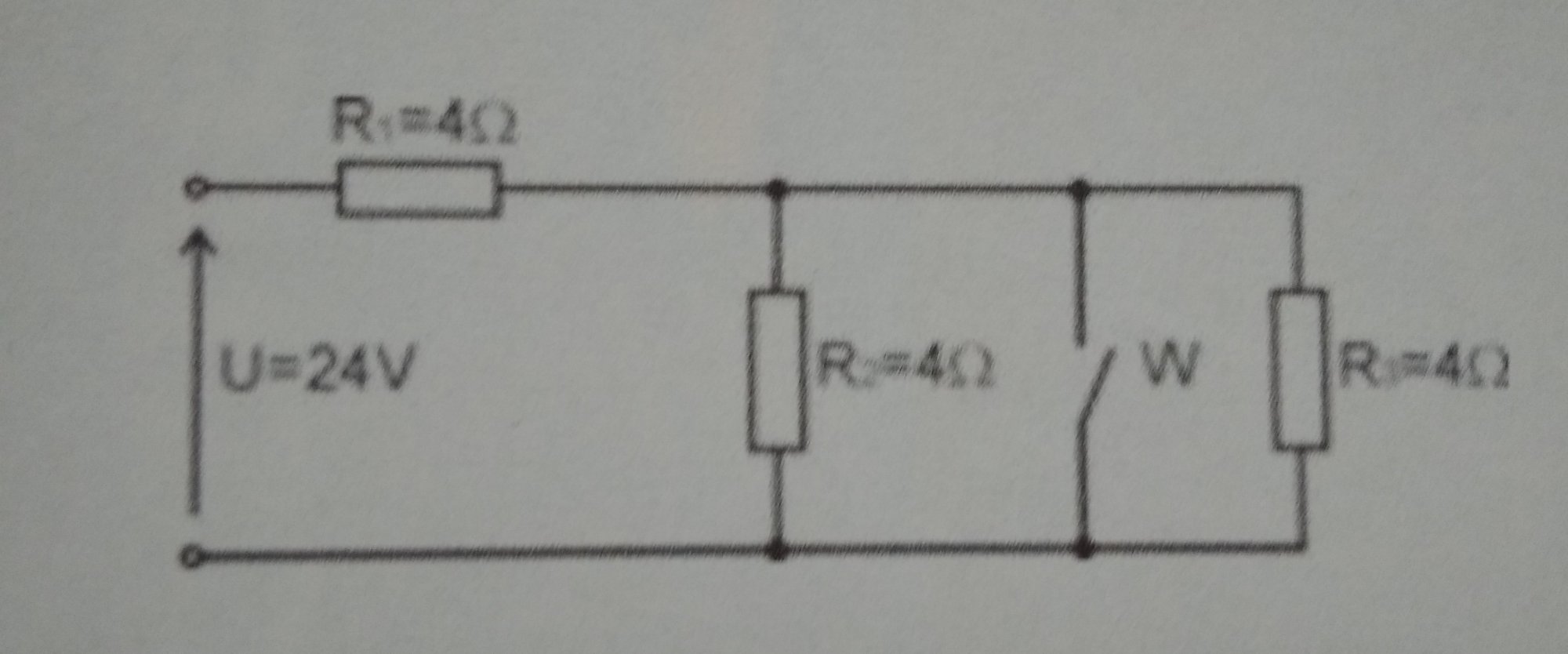

Mam zadanie sprawdzić jak zmieni się wartość natężenia prądu po zamknięciu łącznika W w załączonym układzie.


Według mnie po zamknięciu łącznika W prąd popłynie tylko przez rezystor #1, z pominięciem #2 i #3 (czyli popłynie większy prąd bo opór układu się zmniejszy z 6k na 4k). Skonstruowałem podobny układ co potwierdziło moje domysły - bez łącznika spadek napięcia rozdzielał się na R1 oraz R2+R3, po zainstalowaniu przewodu imitującego łącznik W, na rezystorach 2 i 3 nie było w ogóle napięcia. Czy ktoś mógłby mi wyjaśnić dlaczego prąd tak się zachował? Z informacji jakie udało mi się znaleźć w internecie powodem jest bardzo mały opór przewodu - prąd po prostu wybiera ścieżkę stawiającą najmniejszy opór, dlatego płynie przez łącznik W i omija rezystory 2 oraz 3. Jeśli to wyjaśnienie jest poprawne to dlaczego w innych układach prąd się rozdziela? Dla przykładu, jeśli w załączonym układzie łącznik zamienimy na rezystor #4 o oporze na przykład 1kR to dlaczego prąd popłynie przez wszystkie rezystory zamiast wybrać najmniejszy opór i płynąć tylko przez rezystor #4?



Edytowano przez 4321
Link do komentarza
Share on other sites

@4321 witam na forum 🙂

23 minuty temu, 4321 napisał:

Czy ktoś mógłby mi wyjaśnić dlaczego prąd tak się zachował? Z informacji jakie udało mi się znaleźć w internecie powodem jest bardzo mały opór przewodu - prąd po prostu wybiera ścieżkę stawiającą najmniejszy opór, dlatego płynie przez łącznik W i omija rezystory 2 oraz 3. J

Tak masz rację - w uproszczeniu właśnie tak się dzieje 🙂

24 minuty temu, 4321 napisał:

Jeśli to wyjaśnienie jest poprawne to dlaczego w innych układach prąd się rozdziela?

Bo prąd zawsze się rozdziela na wszystkie gałęzie. Tylko, że w praktyce jeśli zestawimy gałęzie o bardzo dużym i bardzo małym oporze to przez tę drugą popłynie zdecydowanie więcej prądu. Jeśli zestawimy to wprost do jakiegoś opornika i przewodu o rezystancji 0R (w uproszczeniu) to różnica wyjdzie tak duża, że możemy powiedzieć, że prąd nie płynie wtedy przez rezystor. Jednak w praktyce coś tam będzie przez niego płynęło, ale będą to wartości pomijalne w porównaniu z tym co popłynie przez "goły" przewód.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Akurat to jest przypadek, w którym rozdział wszystko-albo-nic nie będzie taki oczywisty. Ja widzę na schemacie oporniki rzedu pojedynczych omów a nie kiloomów, jak kolega @4321 przyjął w obliczeniach i jest to szansa, by się nad rzeczywistymi prądami pochylić. Tak jak wspomniał nasz szanowny Admin rozkład prądów w gałęzi równoległej jest kwestią stosunku rezystancji. O wyłączniku najprościej myśleć w kategoriach zwarcia i wtedy niezależnie od natężenia prądu odkłada się na nim 0V. Rysujemy wtedy zamiast niego drut co wycina z układu wszystko co jest tam podpięte równolegle. W praktyce przełącznik ma jakąś niezerową rezystancję (co też zostało wspomniane) i nic prostszego jak zrobić eksperyment myślowy: zastąp go w układzie opornikiem i policz wszystko (tj, rezystancję wypadkową 4 rezystorów, prąd całkowity i prądy we wszystkich gałęziach) dla kilku przypadków praktycznych: gdy RW = 10Ω (leżący kilka lat w szufladzie tzw. tact-switch), gdy RW = 1Ω (całkiem normalne), gdy jest lepiej (0.1Ω) i gdy masz bardzo duży i dobry przełącznik z rezystancją styków 0.01Ω. A ponieważ pozostałe oporniki są też tego rzędu, rozpływ prądów w potrójnej gałęzi równoległej nie będzie czarno-biały. Gdyby R2 i R3 miały kiloomy, wtedy rzeczywiście zmiany rezystancji przełącznika w podanym zakresie niewiele by zmieniały (też to policz dla pewności).

  • Lubię! 1
Link do komentarza
Share on other sites

Załóżmy, że przewód z wyłącznikiem ma 0,05Ω (tyle mniej więcej ma ~10cm żyła miedziana 0,2mm średnicy, na podstawie http://ekalk.eu/ro_pl.html)

Po zamknięciu obwodu liczysz rezystancję układu R = R1 + (1/(1/R2 + 1/R3 + 1/Rw)) = 4 + (1/(1/4+1/4+1/0,05)) = 4,0487804878Ω

Z Drugiego Prawa Kirchhoffa można policzyć rozdział spadków napięć na R1 oraz na drugiej części obwodu. U1 = 23,7108433735V, U2 = 0,2891566265V

Z prawa Ohma wyliczamy prąd całkowity: I = U/R = 24/4,0487804878Ω = 5,9277108433806357961968441395135A

Oraz prądy w gałęzi równoległej:

I2 = I3 = U2/R2 = 0,2891566265V/4Ω = 0,072289156625A
Iw = U2/Rw = 0,2891566265V/0,05Ω = 5,78313253A

Z Pierwszego Prawa Kirchhoffa można sobie sprawdzić, czy suma wyliczonych prądów się zgadza:

I = I2 + I3 + Iw

5,9277108433806357961968441395135A = 0,072289156625A + 0,072289156625A + 5,78313253A

5,9277108433806357961968441395135A = 5,92771084325A

Wyszła mi różnica 0,0000000001306357961968441395135 najprawdopodobniej spowodowana nierealną precyzją obliczeń na MS Calc i błędami zaokrągleń.
