Oświetlenie do modelu KAWASAKI NINJA H2 CARBON

[ModelAXE]

Witam Serdecznie.

Na tym worklog'u będę opisywał moje postępy prac z najnowszego pomysłu wykonania oświetlenia do modelu motoru KAWASAKI NINJA H2 CARBON. Pierwszy wpis będzie nieco dłuższy i na początku bardziej modelarski. Proszę jednak o cierpliwość ponieważ koniec końców dotrę również do części elektronicznej.

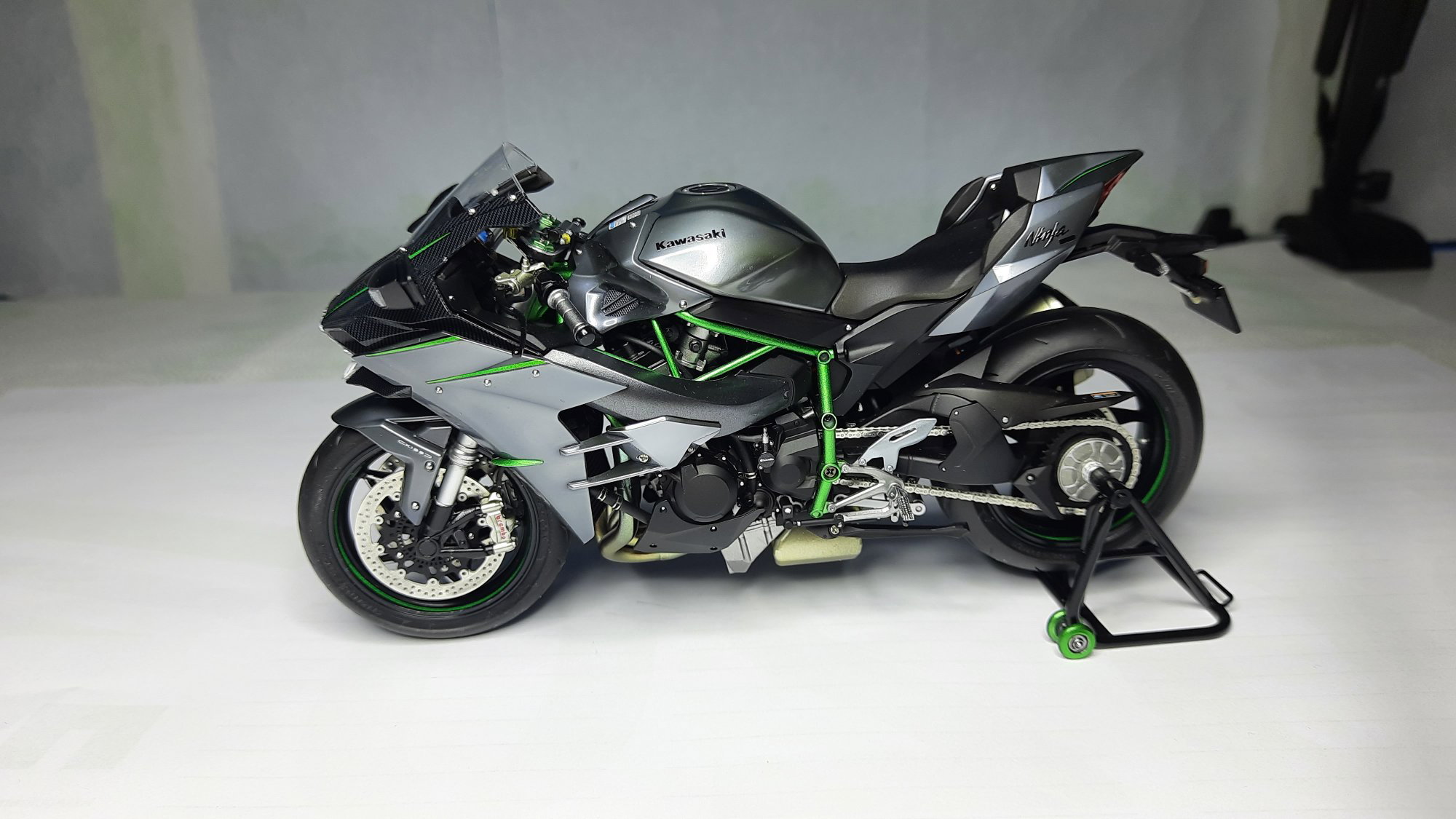

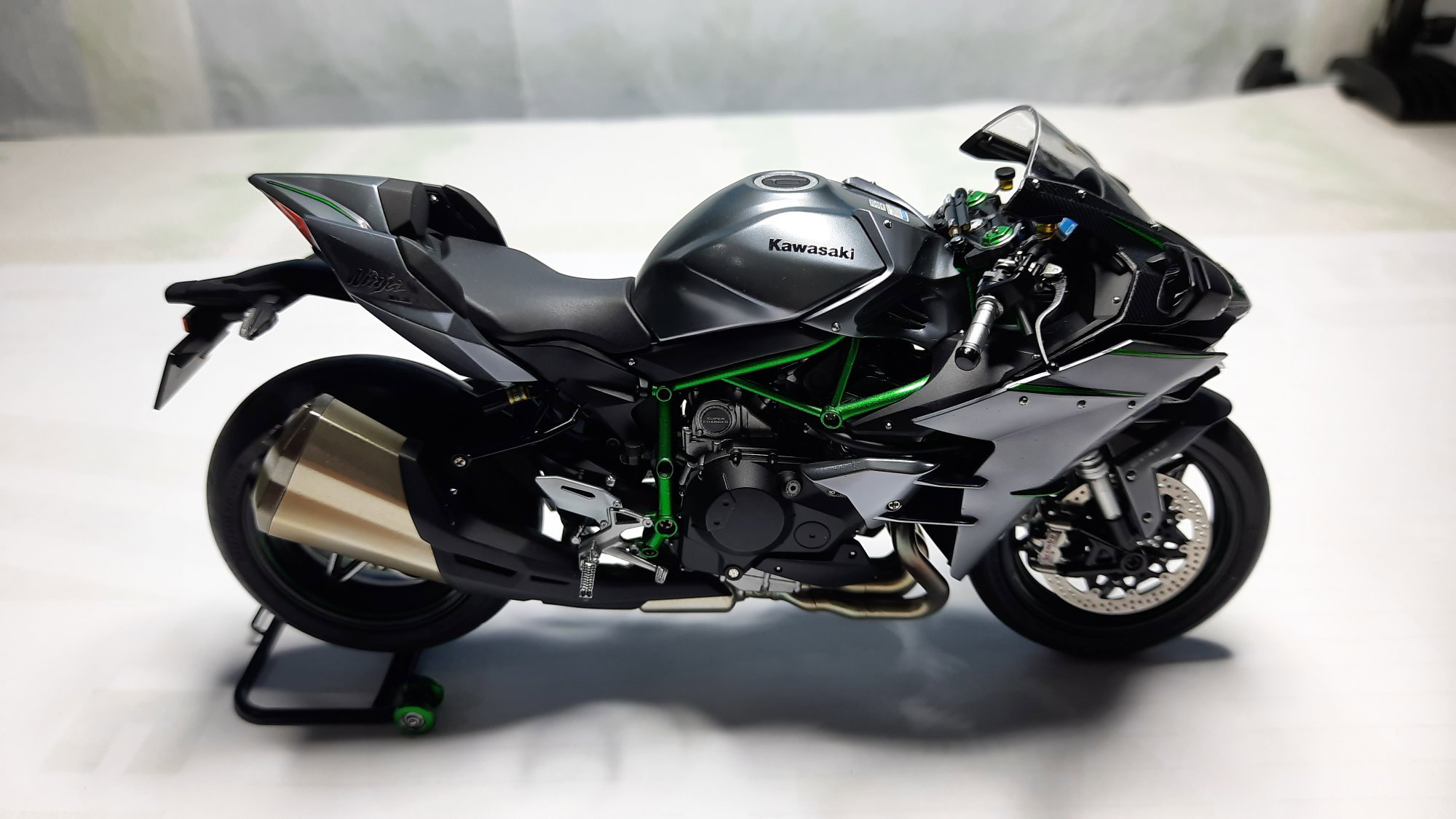

Wszystko zaczęło się od tego iż postanowiłem wykonać taki oto model jak poniżej.

Projekt od początku był "czysto modelarski" i nie planowałem dodawać nic z elektroniki, a ponieważ jestem zadowolony z efektów to pochwalę się nieco.

Na początek wykonałem silnik.

W następnej kolejności była rama.

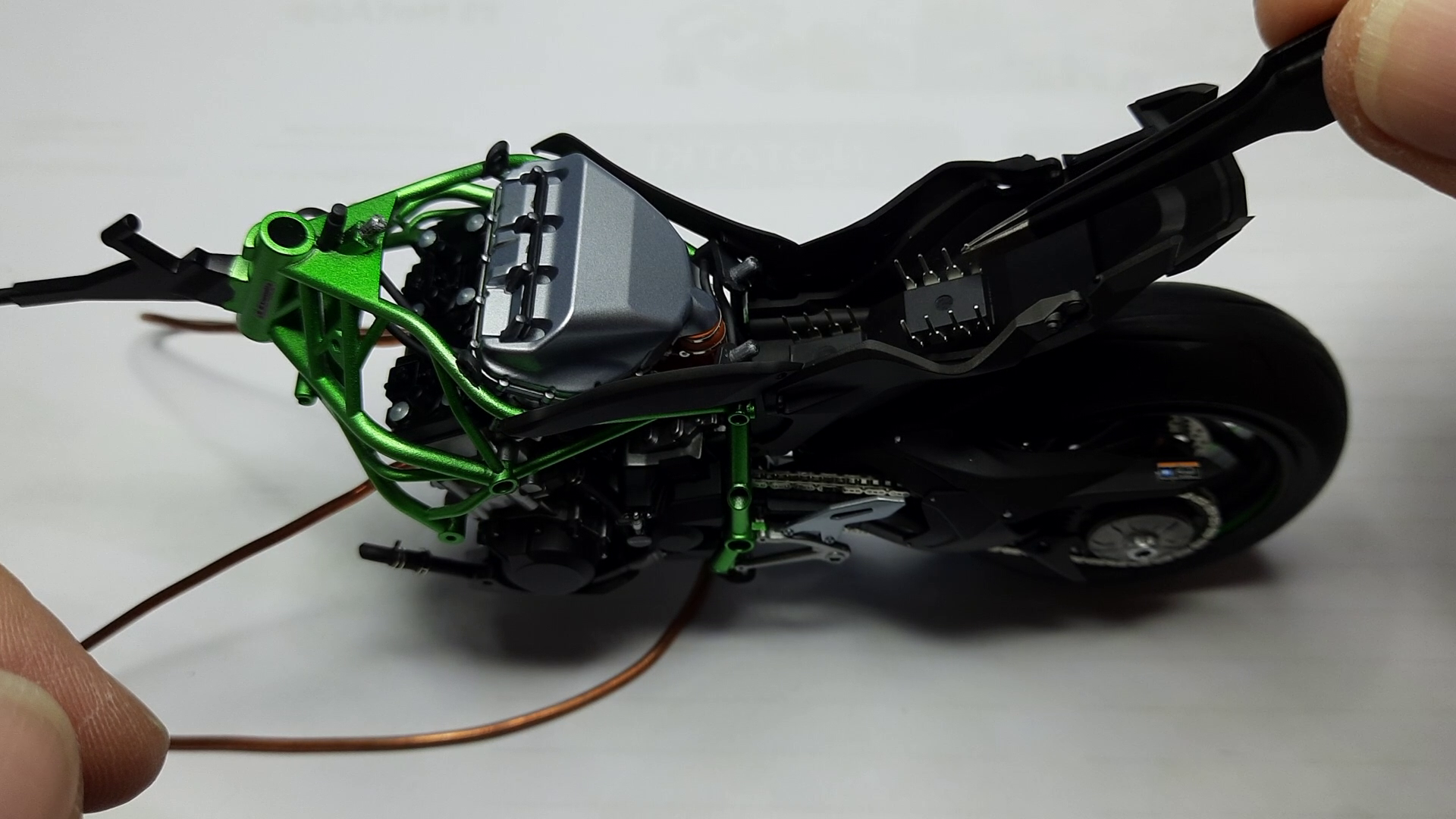

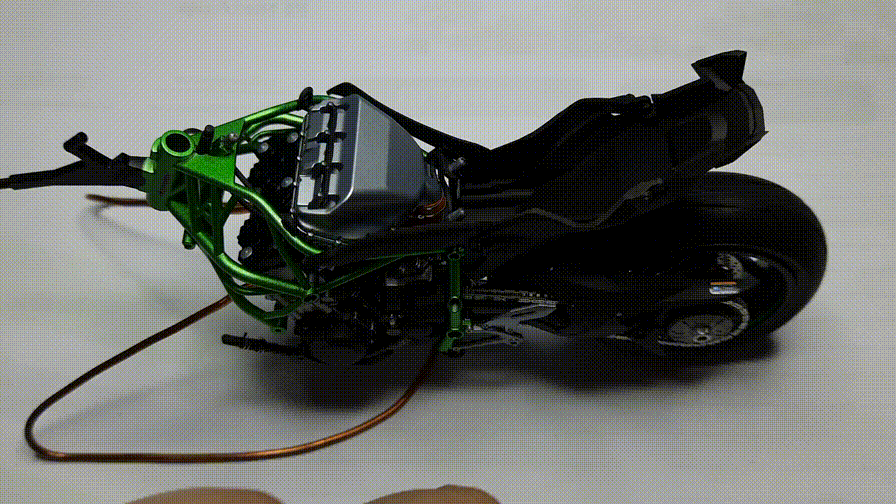

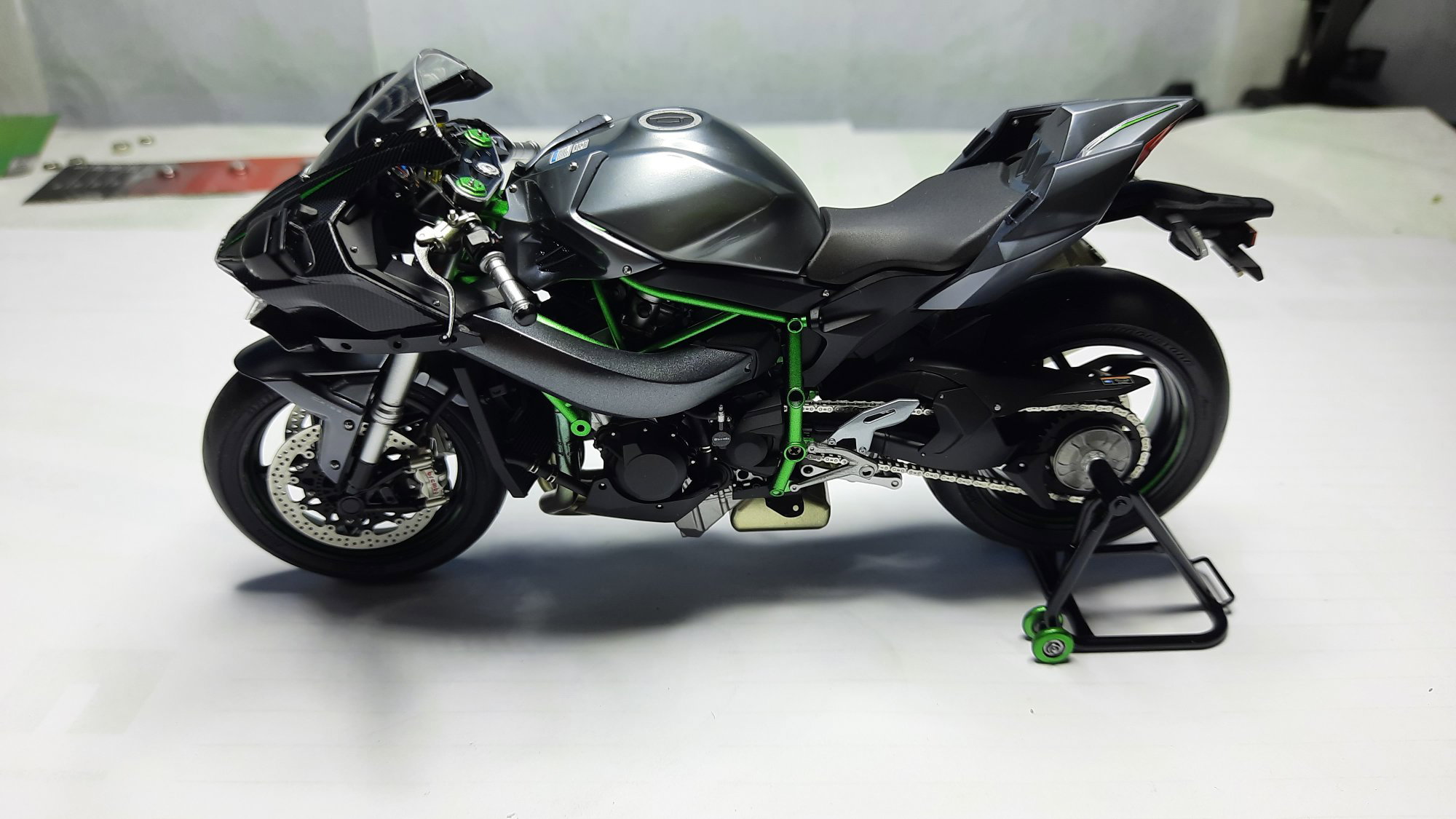

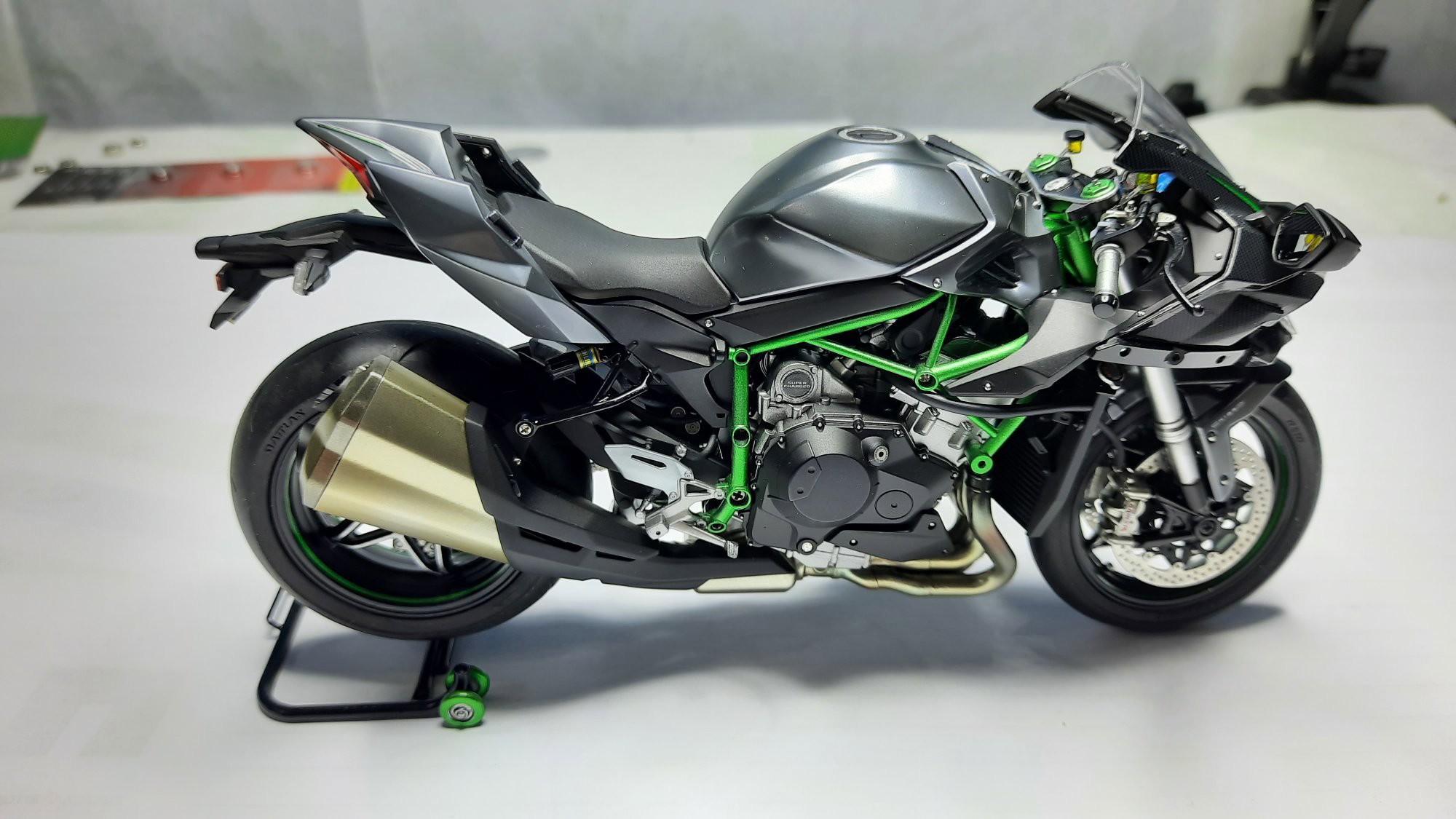

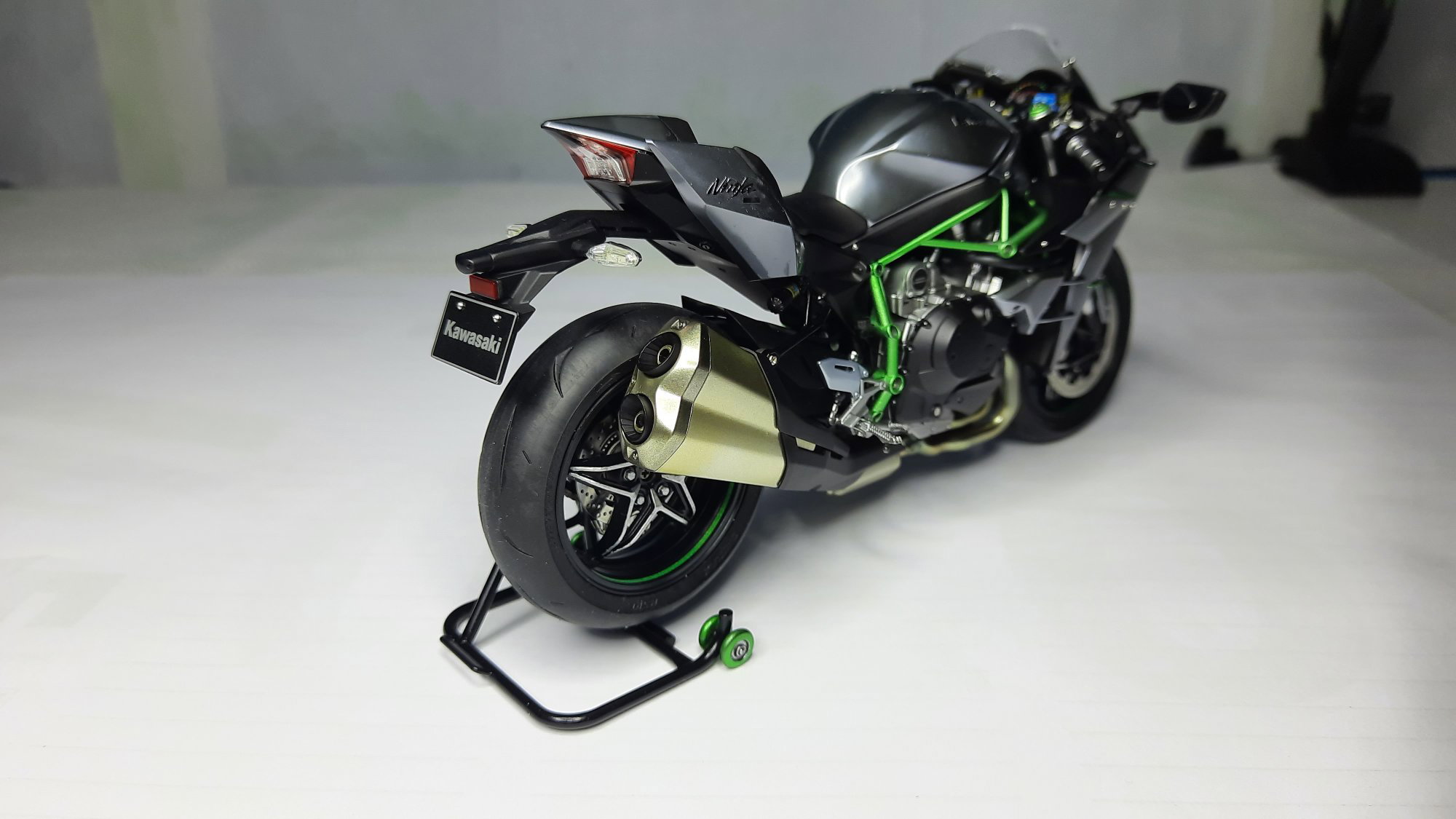

A na dzień dzisiejszy dotarłem do tylnego zawieszenia.

Na tym etapie zaczęły się części gdzie występują już światła przednie i tylnie, a w szczególności kierunkowskazy. Tutaj właśnie wpadłem na pomysł aby wzbogacić mój model o elementy świecące.

Dokładnie tutaj zaczyna się część o elektronice.

Ponieważ jestem "totalnie zielony" z elektroniki to wiedziałem tylko, że potrzebuję diody i to jak najmniejszych aby się do tego modelu zmieściły w odpowiednie miejsca. Poszukałem więc nieco w sieci i kupiłem na początek zwykłe diody białe 3mm oraz żółte SMD 0805. Zabrałem się do łączenia tego w całość no i wyszło na to, iż brakuje mi sporo wiedzy i doświadczenia. Lutowanie takich mikroskopijnych diod okazało się nie lada wyzwaniem, w szczególności jeśli się nigdy nie miało do czynienia z takimi elementami. Coś tam w życiu zlutowałem, ale raczej w skali "makro" a nie takiej "mikro". Koniec końców udało się zlutować (spaliłem tylko 5 diod) i nawet świeci.

Nauczony doświadczeniem poszukałem w sieci co mógłbym zrobić lepiej i tak trafiłem na forbot'a i jego kurs lutowania https://forbot.pl/blog/kurs-lutowania-wstep-spis-tresci-id12556. Tutaj należą się pierwsze podziękowania dla autorów. Liczę na to iż po kursie ilość zepsutych diod znacząco się zmniejszy 🙂

Jak mówi stare przysłowie im dalej w las tym więcej drzew, więc na tym etapie pojawiły się dwa problemy.
    1. Te kierunkowskazy to powinny jednak migać, a nie cały czas się świecić.
    2. Zwykła biała dioda 3mm "kradnie" mi prąd z bateryjek tak iż kierunkowskazy przestają świecić.

To raczej nie powinno tak działać, a do tego nie mogę dawać w nieskończoność coraz większych baterii lub osobnych baterii dla różnych diod. Miejsca w modelu na "ukrycie" elektroniki jest bardzo mało, więc muszę to zrobić jak najbardziej oszczędnie, ale tak aby wszystko działało i jeszcze świeciło jak najdłużej.

Zacząłem więc szukać w sieci dalej i tak trafiłem ponownie na forbot'a z kursami elektroniki dla początkujących https://forbot.pl/blog/kurs-elektroniki-dla-poczatkujacych-id5151 oraz https://forbot.pl/blog/kurs-elektroniki-ii-spis-tresci-praktyczne-projekty-id10746. Tutaj należą się drugie podziękowania dla autorów. Liczę na to iż po tych kursach będę umiał rozwiązać oba moje aktualne problemy, a pewnie znajdę sobie kolejne zanim ten projekt uda mi się zakończyć.

Aktualnie jestem na etapie pierwszych lekcji elektroniki oraz lutowania. Wszystko jeszcze przede mną, ale mam nadzieję na szybkie postępy, którymi pochwalę się na tym worklog'u.

Na razie to tyle. Dziękuję za uwagę i do zobaczenia.



Edytowano Kwiecień 28, 2021 przez GrzegorzAXE

[ModelAXE]

Dzięki kursowi forbot'a problem numer 2 rozwiązany. Niesamowite co może zdziałać taki mały rezystor.

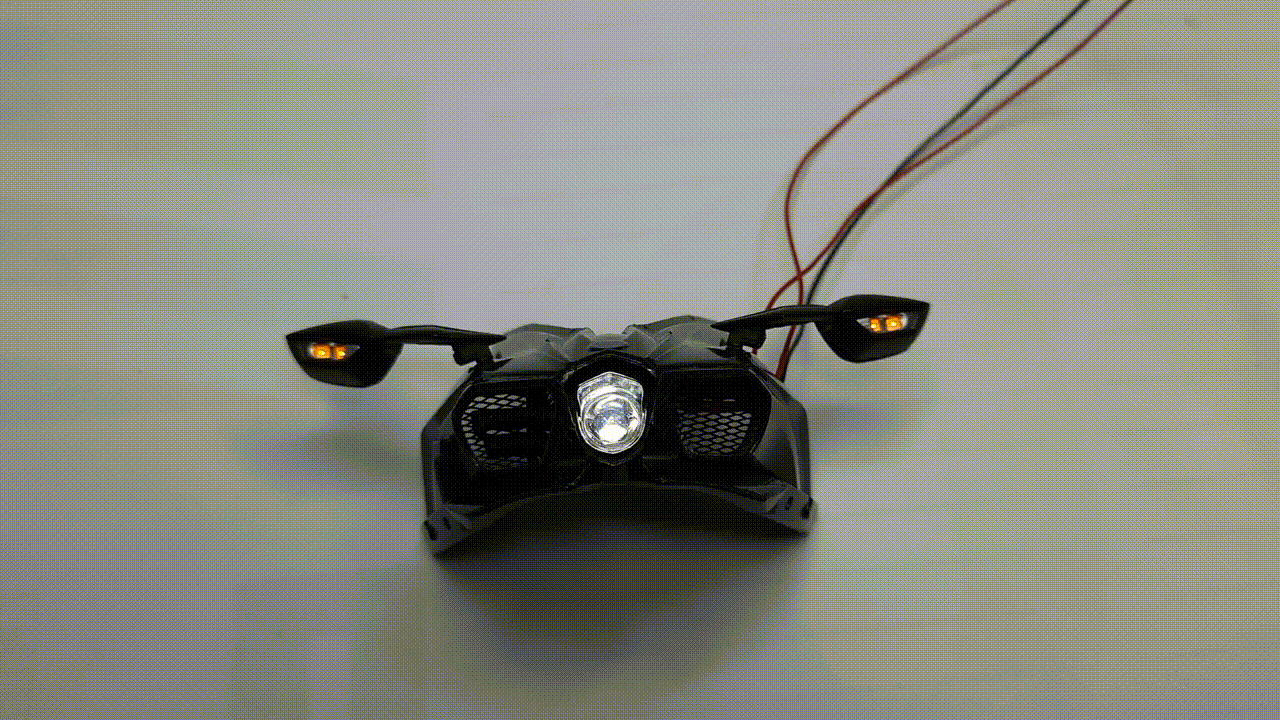

Teraz świecą już wszystkie kierunkowskazy jednocześnie z głównym światłem przednim.

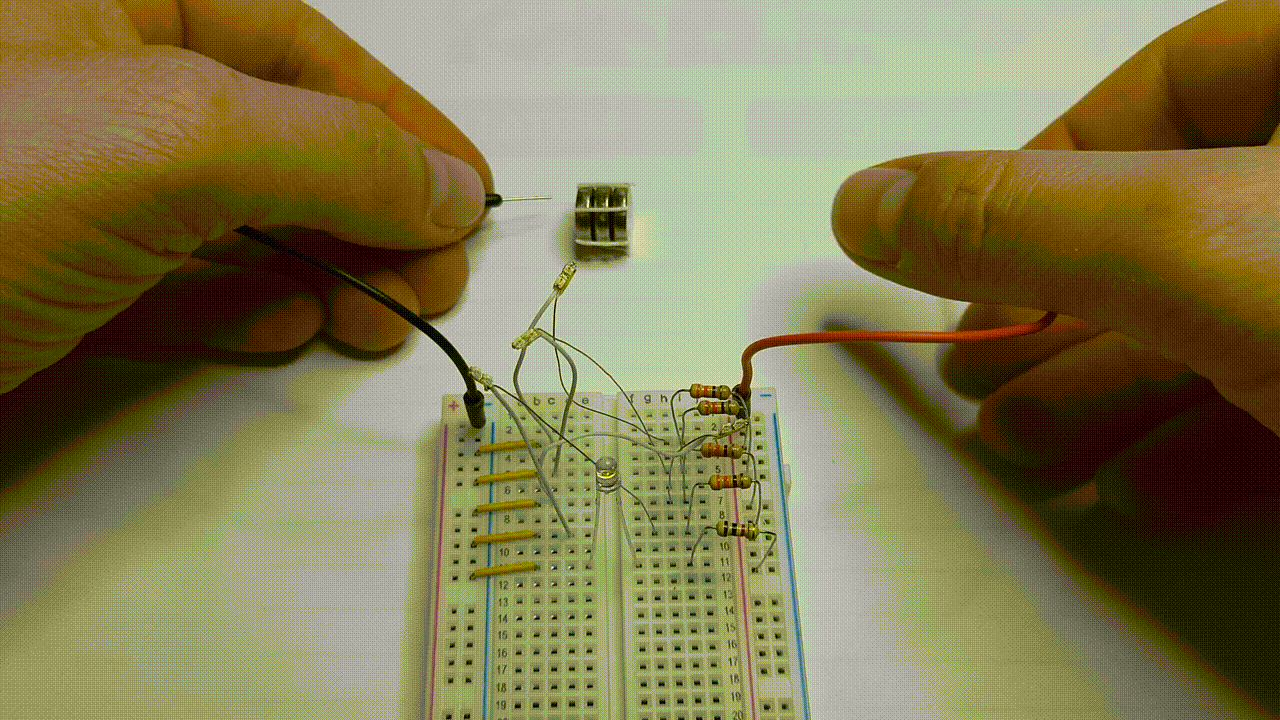

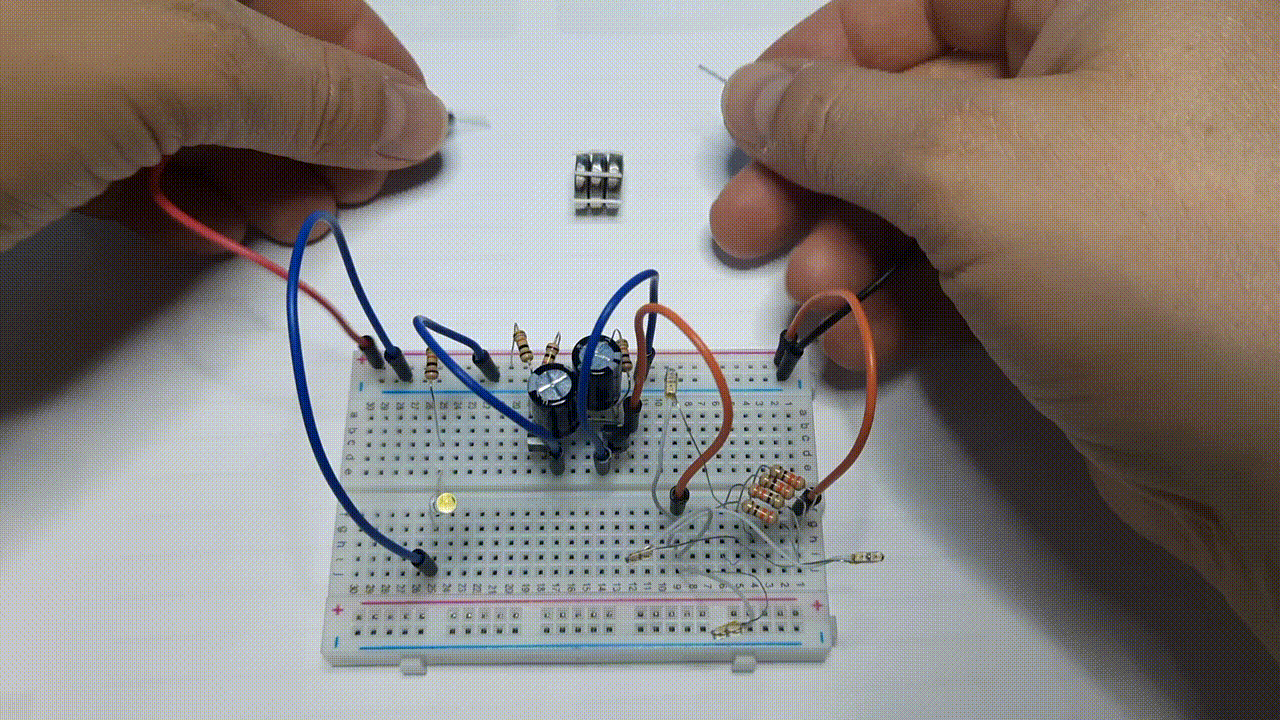

I do tego jeszcze ta płytka stykowa. Wreszcie nie muszę wszystkiego trzymać w rękach albo co gorsze lutować do eksperymentów.

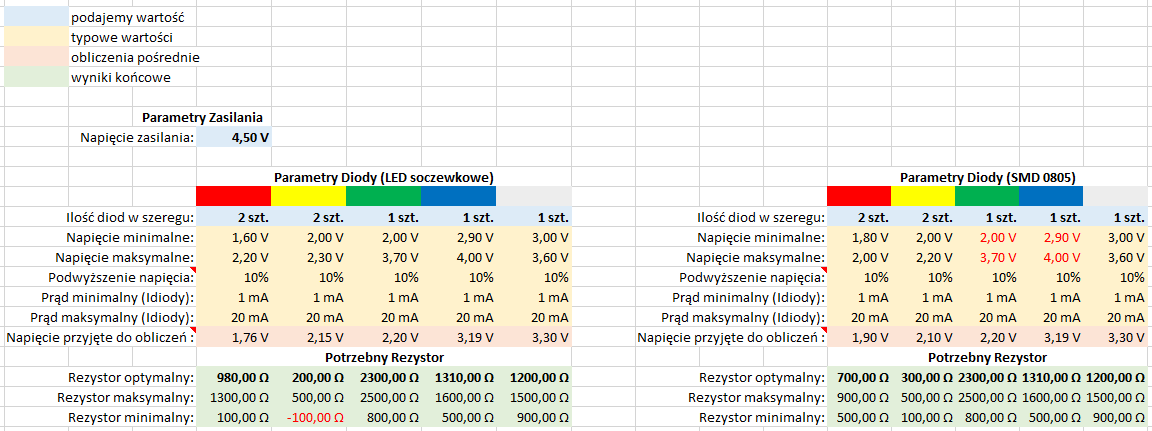

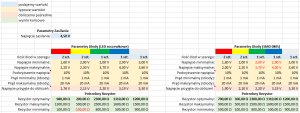

Zrobiłem też sobie mały kalkulator doboru rezystorów do diod, ale jeszcze muszę sprawdzić, czy aby na pewno dobrze wszystko liczy.

Proszę się nie śmiać z moich "odkryć". Dla kogoś to może być normalne i nic specjalnego, ale dla mnie to są zupełne nowości.

Ciąg dalszy moich postępów już wkrótce.

Edytowano Kwiecień 29, 2021 przez GrzegorzAXE

[Gieneq]

12 godzin temu, GrzegorzAXE napisał:

I do tego jeszcze ta płytka stykowa. Wreszcie nie muszę wszystkiego trzymać w rękach albo co gorsze lutować do eksperymentów.



12 godzin temu, GrzegorzAXE napisał:

Proszę się nie śmiać z moich "odkryć".

Dla mnie płytka stykowa też była niesamowitym odkryciem. Tak mi się spodobał ten pomysł, że jako pierwszą kupiłem największą jaką znalazłem ogromną płytę 20x20 cm 😄

[ModelAXE]

Dzięki dalszej części kursu forbot'a problem numer 1 również rozwiązany.

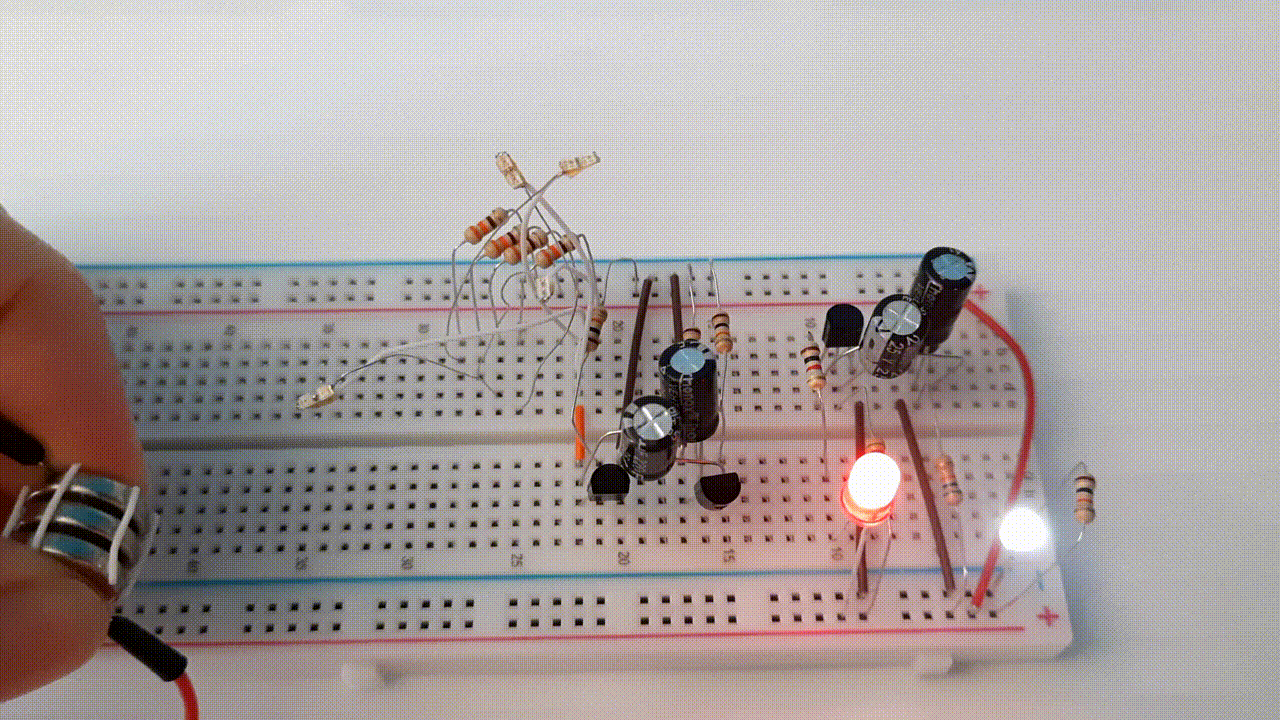

Nieco zmodyfikowany multiwibrator astabilny z modułu #7b kursu podstawowego i kierunkowskazy już migają.

Jest to ten sam multiwibrator astabilny co należało wykonać na kursie, tylko zasilany napięciem 4.5V.
Jedna dioda jest zamieniona na rezystor 10K, a druga dioda jest zamieniona na cztery szeregi po dwie żółte diody SMD 0805.
Jak widać całość działa poprawnie, a kierunkowskazy nawet migają z taką częstotliwością z jaką bym chciał.

Teraz motor może już stać na światłach awaryjnych 😀



Oczywiście tak jak przewidywałem rozwiązałem dwa problemy, ale mam za to kolejne.
    3. Motor ma jeszcze światło stop'u, które właściwie też mogło by się co jakiś czas zaświecić.
            Jednak nie świecić stale jak przednie, ale też nie migać jak kierunkowskazy.
    4. Muszę znaleźć też miejsce w motorze na ukrycie tych wszystkich elementów (szczególnie kondensatorów).
            Wie ktoś może, czy są jakieś mniejsze kondensatory 220µF, które mógłbym wykorzystać?
    5. Motor ma jeszcze oświetlenie tablicy rejestracyjnej, ale to już łatwizna.
    6. Trzeba by te moje dzieła zawrzeć w jakimś rysunku schematu abym sam się nie pogubił.
            Znalazłem już odpowiedni kurs na forbot'cie, ale na razie wszystkiego na raz nie ogarnę.

Będę się uczył dalej i może coś odpowiedniego wymyślę.

Ciąg dalszy moich postępów zapewne już niedługo.

Edytowano Kwiecień 29, 2021 przez GrzegorzAXE

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

@GrzegorzAXE super robota! Miło widzieć, że nasze kursy przekładają się na takie praktyczne prace 🙂



[ModelAXE]

Pokombinowałem nieco i problem numer 3 częściowo rozwiązany.

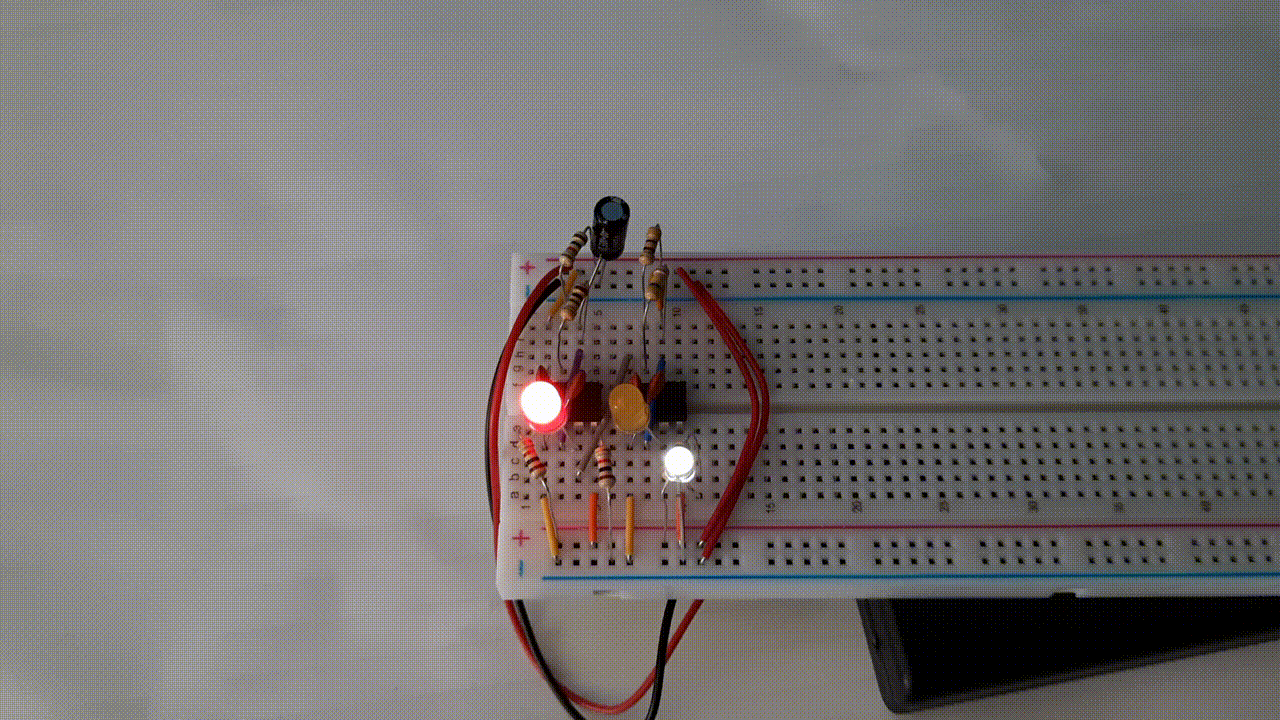

Połączyłem dwa multiwibratory ze sobą, tak aby przez jakiś czas świeciło światło stop'u, a następnie prze jakiś czas migały kierunkowskazy.
Pierwszy multiwibratory jest wysterowany rezystorami na dłuższe czasy przełączania i włącza czerwone światło stop'u oraz zasila drugi multiwibrator.
Ten drugi multiwibrator służy do migania kierunkowskazami i jest taki sam jak opisałem wcześniej.

Mniej więcej jest już tak jak bym chciał, ale układ ma dwie drobne wady.
    3a. Kiedy zaczynają migać kierunkowskazy to światło stop'u nie wyłącza się od razu tylko stopniowo ciemnieje zanim całkiem zgaśnie.
    3b. Dodatkowo podczas ściemniania światło stop'u również lekko pulsuje z taką samą częstotliwością jak kierunkowskazy.
            Chyba dochodzi do jakiegoś "sprzężenia zwrotnego" i muszę wymyślić o co chodzi oraz czy da się z tym coś zrobić.

Znalazłem też w zestawie do lutowania https://forbot.pl/blog/kurs-lutowania-wstep-spis-tresci-id12556 mniejsze kondensatory.
Może w sieci uda mi się znaleźć jeszcze mniejsze, które będzie łatwiej umieścić w modelu.

Wezmę się za drugi kurs forbot'a https://forbot.pl/blog/kurs-elektroniki-ii-spis-tresci-praktyczne-projekty-id10746, to może znajdę odpowiedź na moje problemy.

Ciąg dalszy prac nad projektem jak tylko się dowiem czegoś nowego.

[ModelAXE]

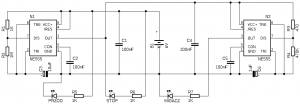

Dotarłem do części #8 kursu elektroniki poziom II i problemy 3 oraz 4 rozwiązane.
Wszystko dzięki przerobieniu całego projektu tak aby wykorzystać układ NE555.

Dokładnie to dwa układy NE555 jeden podłączony do drugiego na tej samej zasadzie co wcześniej multiwibratory astabilne.
Całość wygląda o wiele "zgrabniej" niż poprzednio ponieważ przy okazji składa się z mniejszych komponentów oraz mniejszej ich ilości.

Znalazłem też w sieci, że można kupić układy NE555 w wersji TLC555, które są jeszcze mniejsze niż te z zestawu forbot'a.
Liczę też na to iż wersja TLC555 pozwoli mi na zasilanie 4.5V, ponieważ aktualnie musiałem zwiększyć napięcie do 6.0V.

Muszę na chwilę wrócić do części modelarskiej, ale bez obaw ponieważ temat elektroniczny jeszcze nie jest skończony.

Jak podciągnę obie części (modelarską i elektroniczną) bardziej do przodu to odezwę się ponownie.

[ModelAXE]

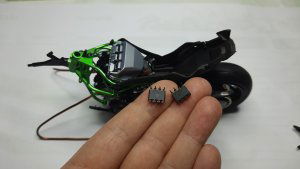

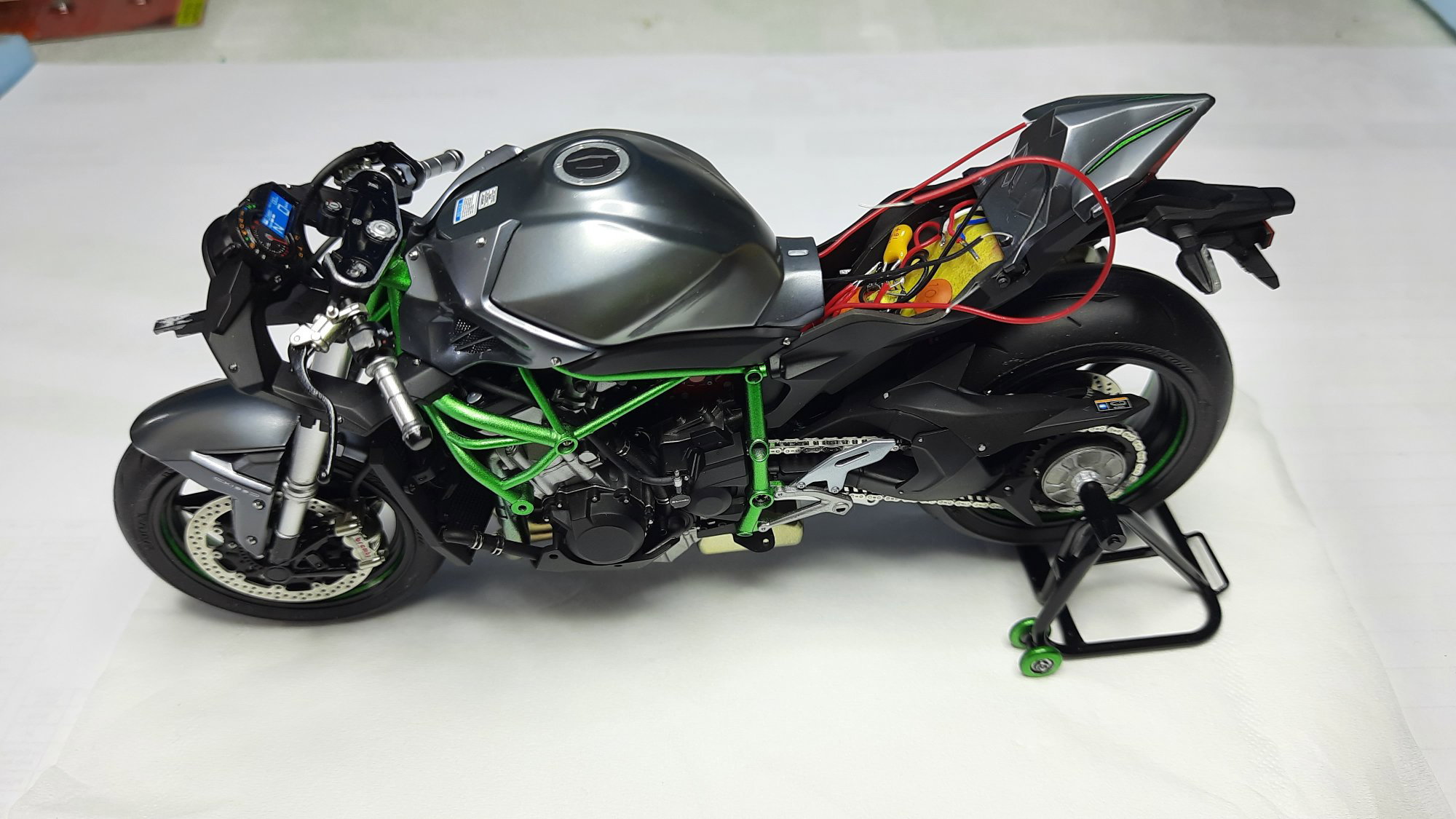

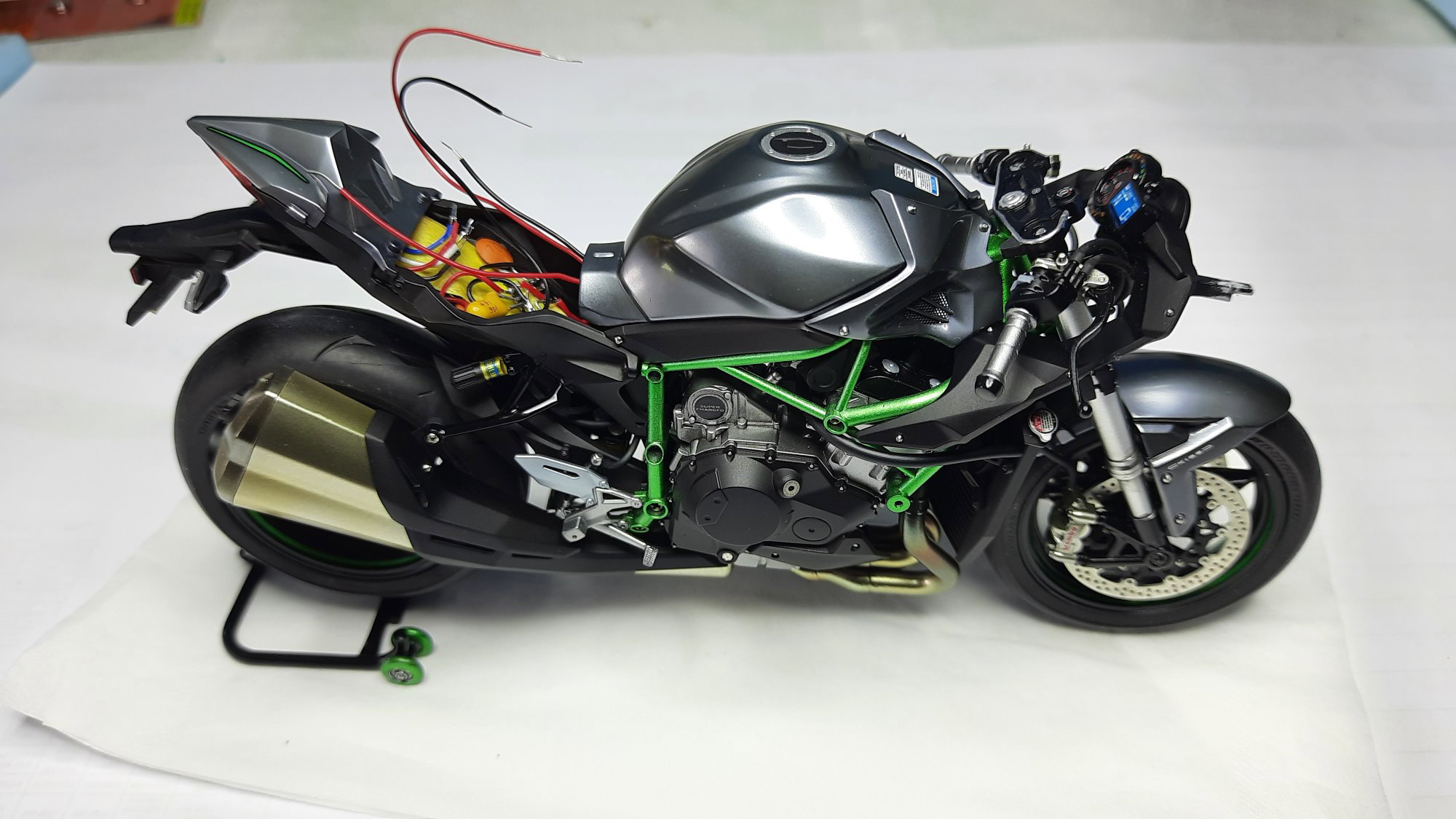

Zrobiłem wstępną przymiarkę, czy tą całą elektronikę będę miał gdzie ukryć w modelu.

Na szczęście okazało się, że nie będzie żadnego problemu.

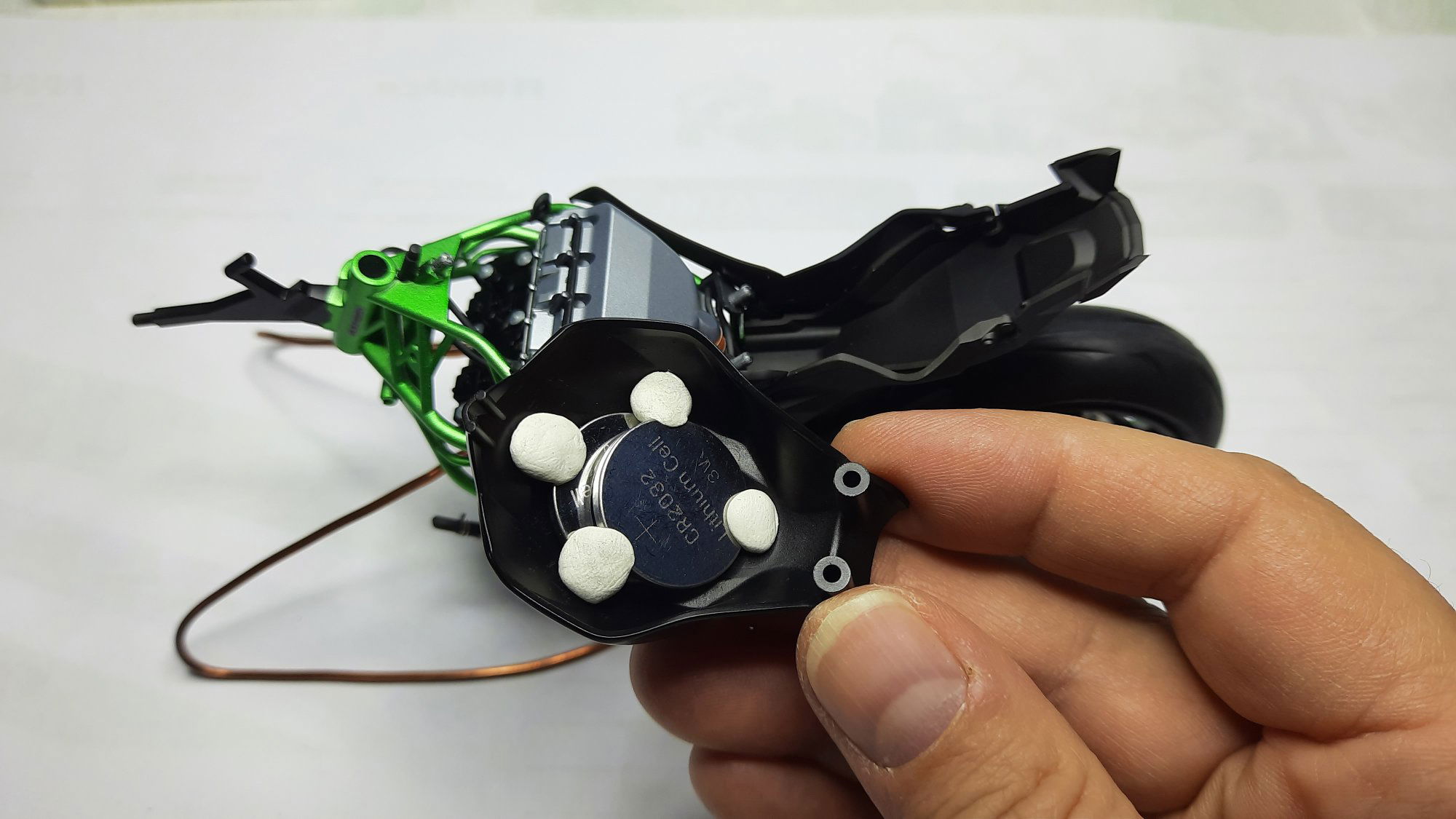

Baterie zmieszczą się w baku paliwa, a elektronika pod siedzeniem 😃



[ModelAXE]

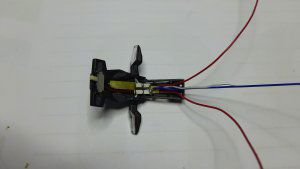

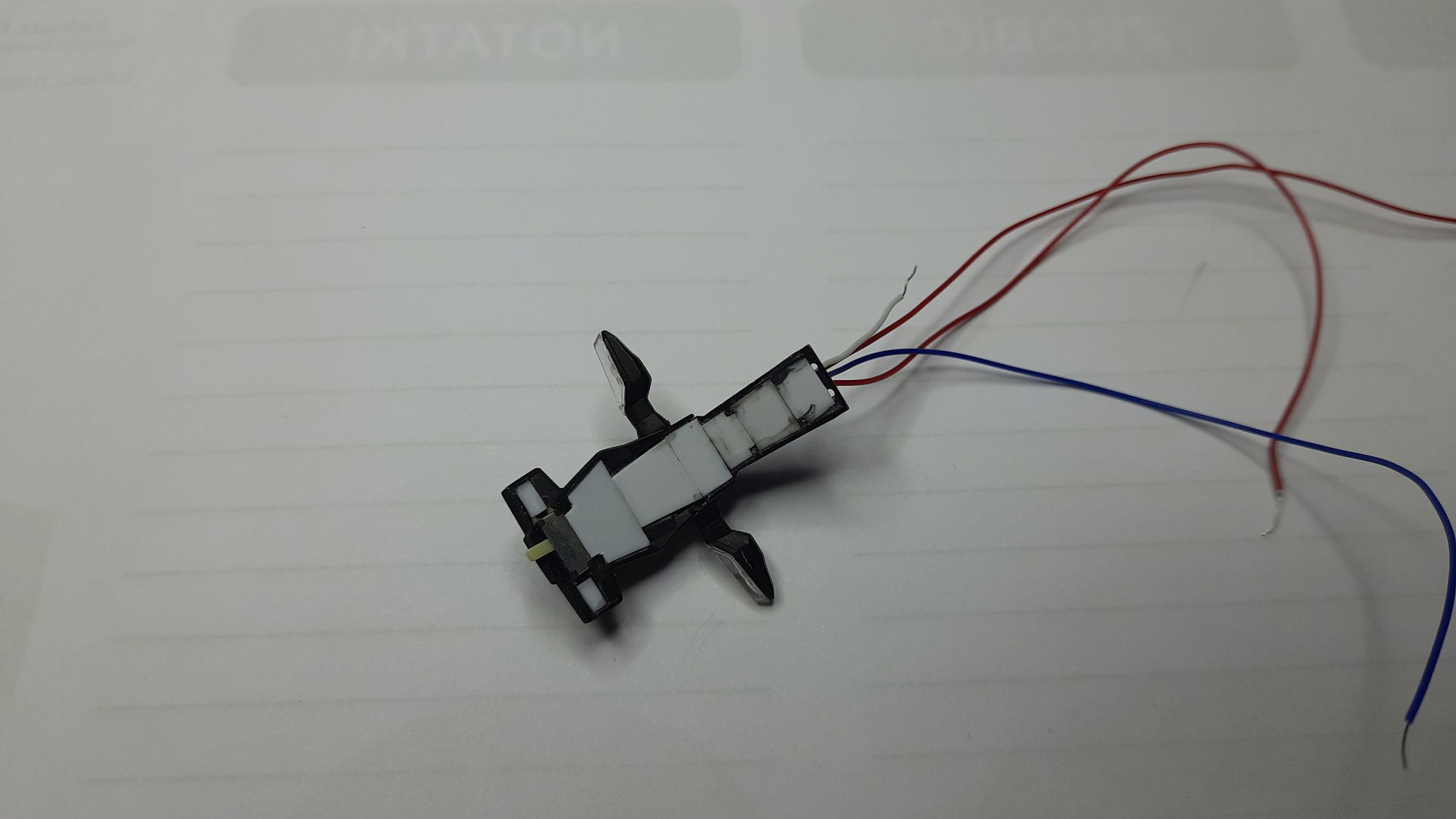

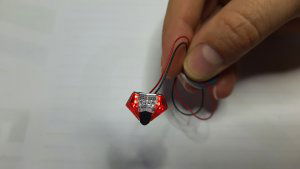

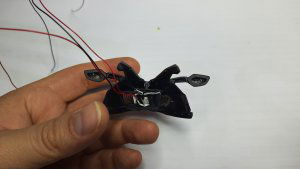

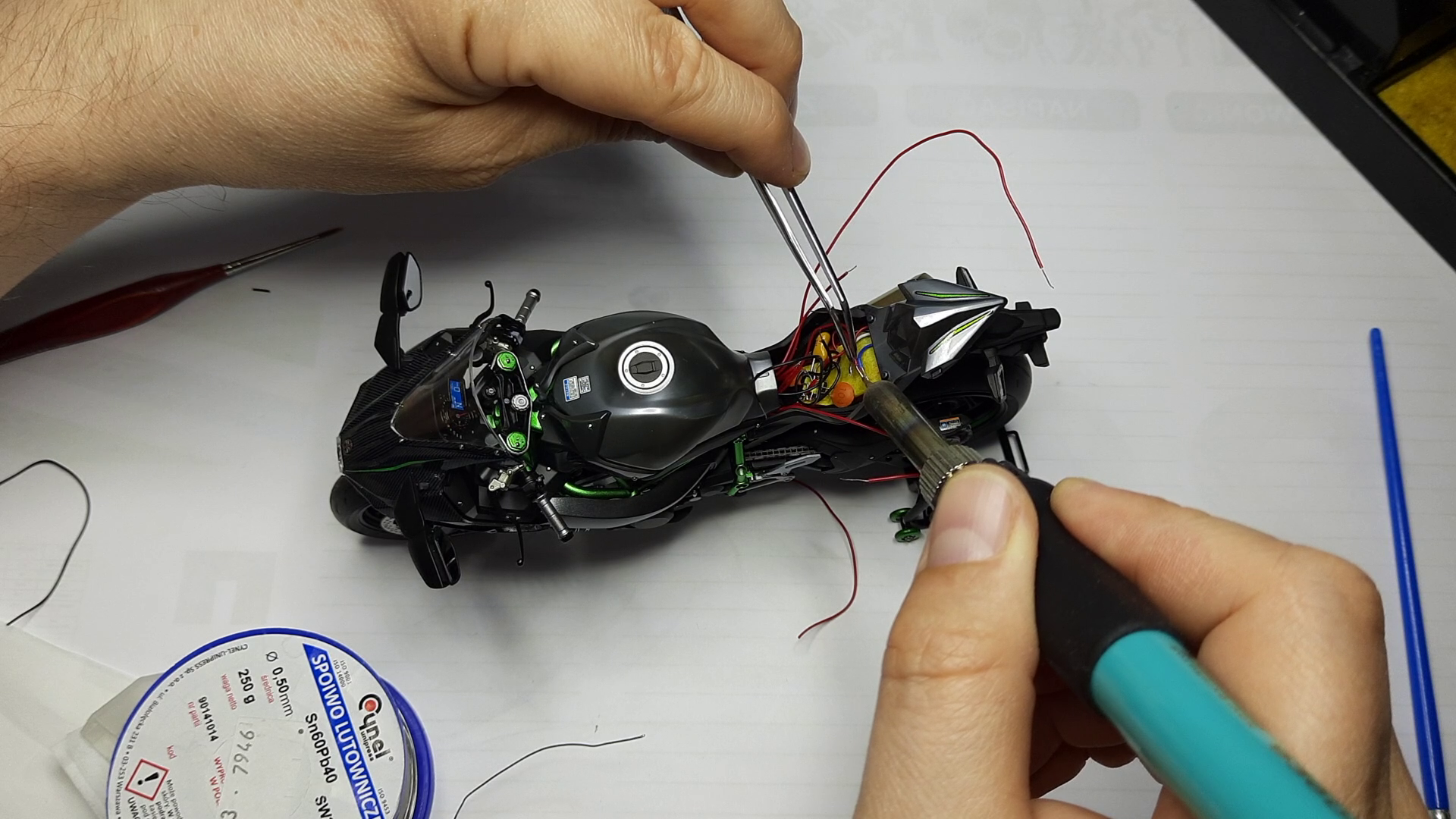

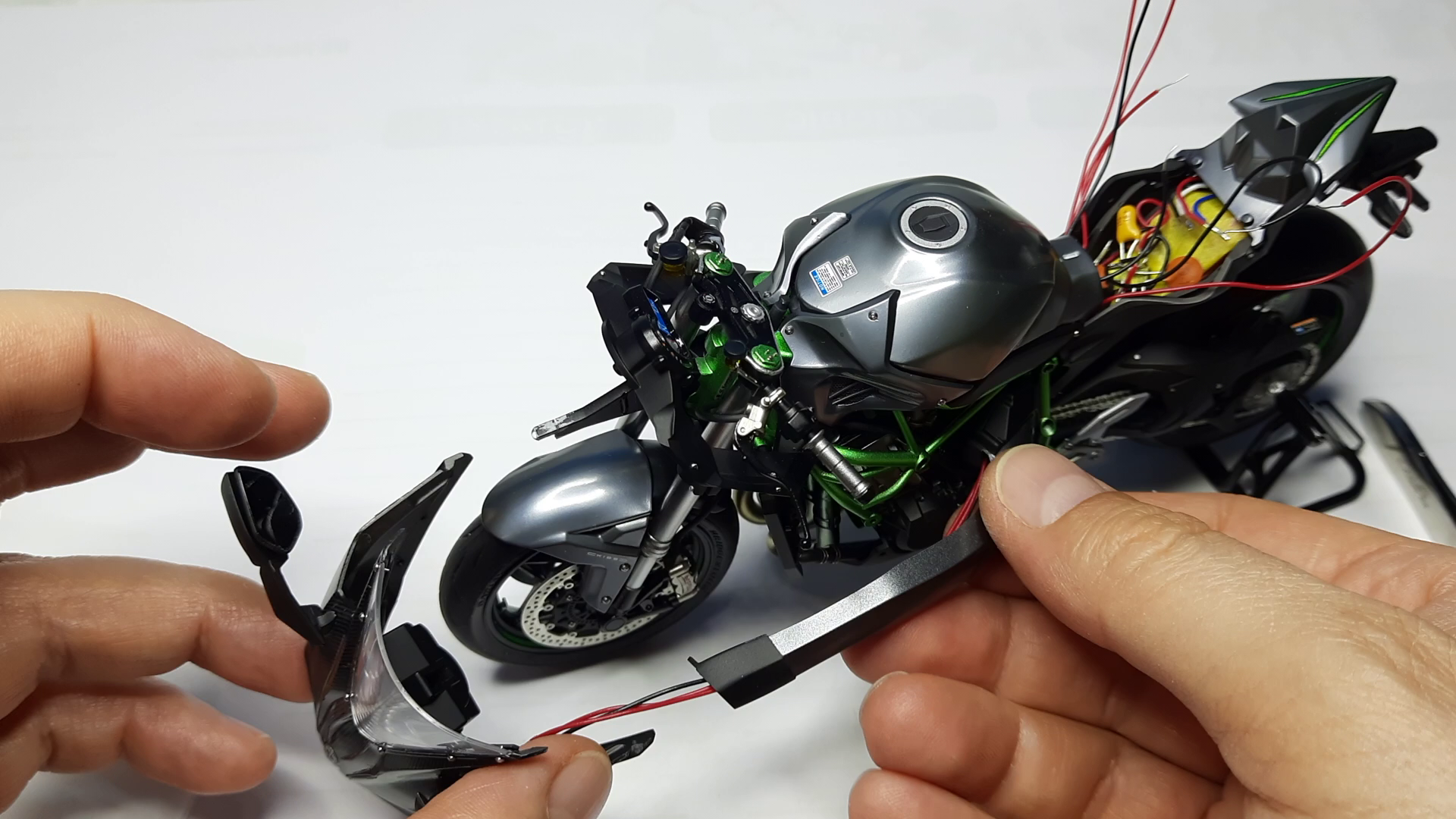

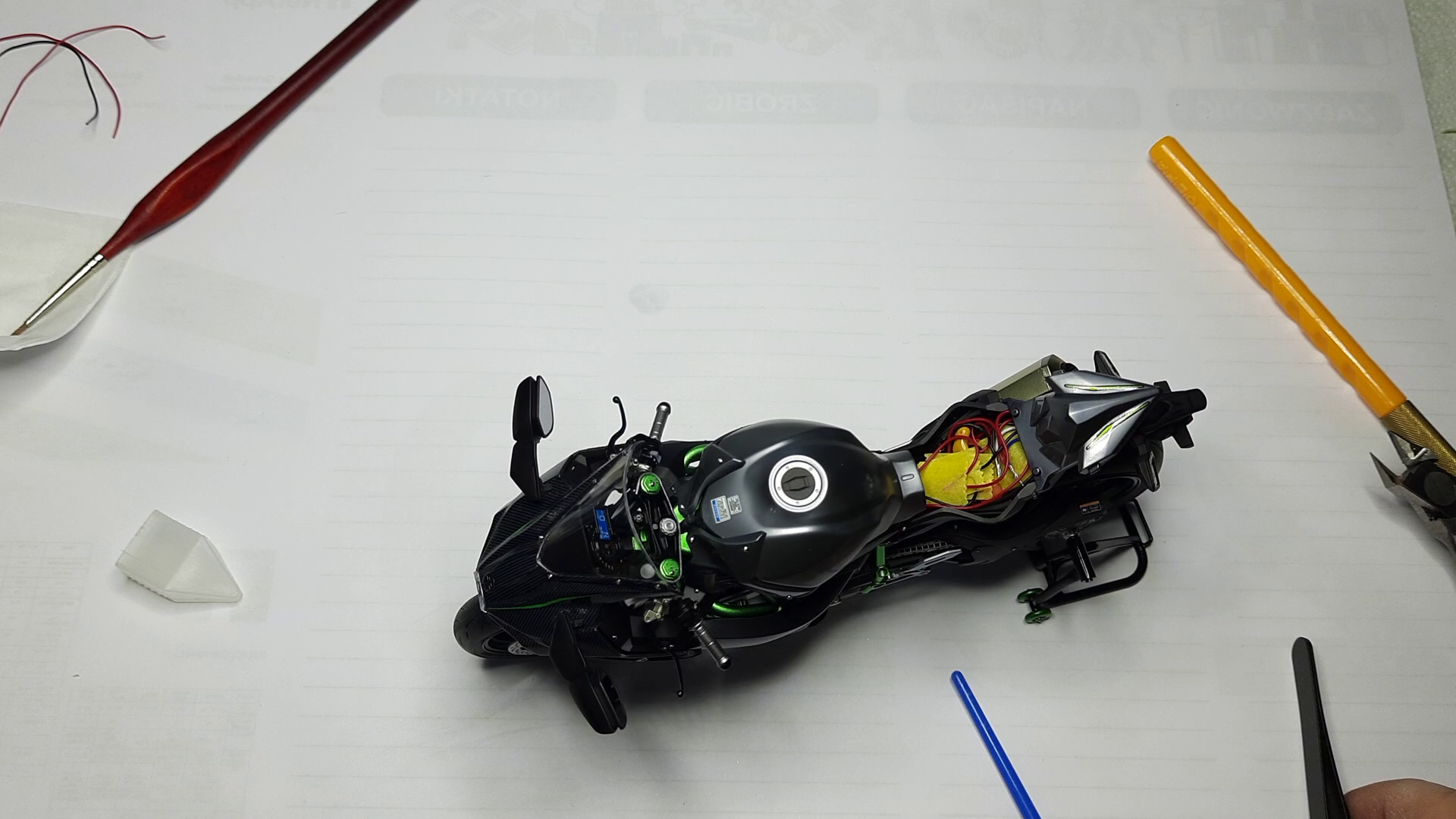

Pierwszy kawałek elektroniki zlutowany i zamontowany w motorze.

Poza kierunkowskazami zrobiłem też oświetlenie tablicy rejestracyjnej pod którą będzie się znajdował przełącznik od zasilania.

Teraz trzeba to tylko ładnie "ukryć po modelarsku" i będzie można zabrać się za dalszą część modelu.

Kolejne wiadomości już niebawem.

[ModelAXE]

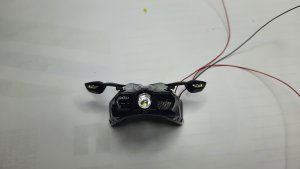

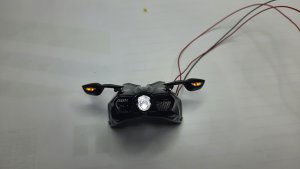

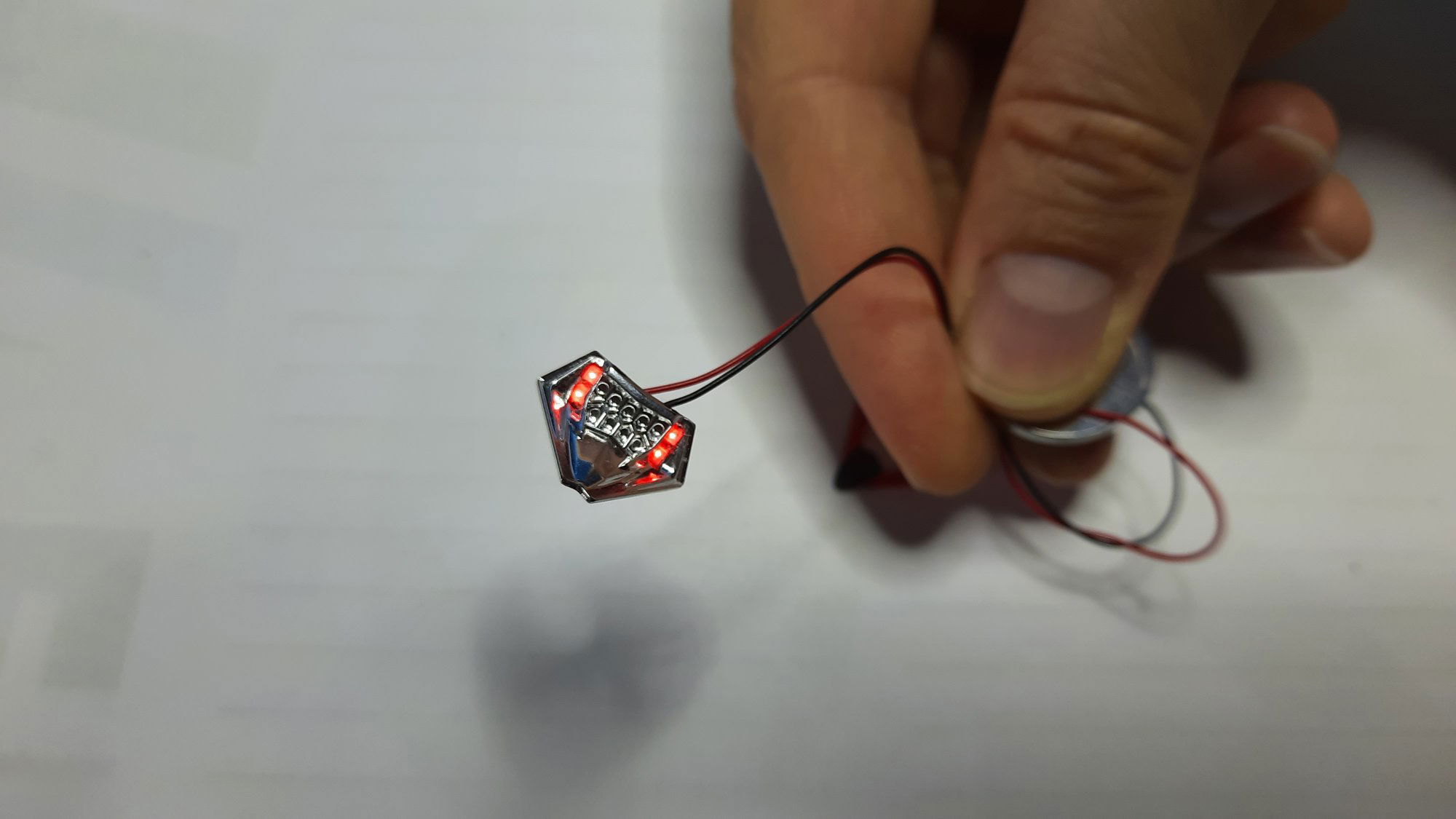

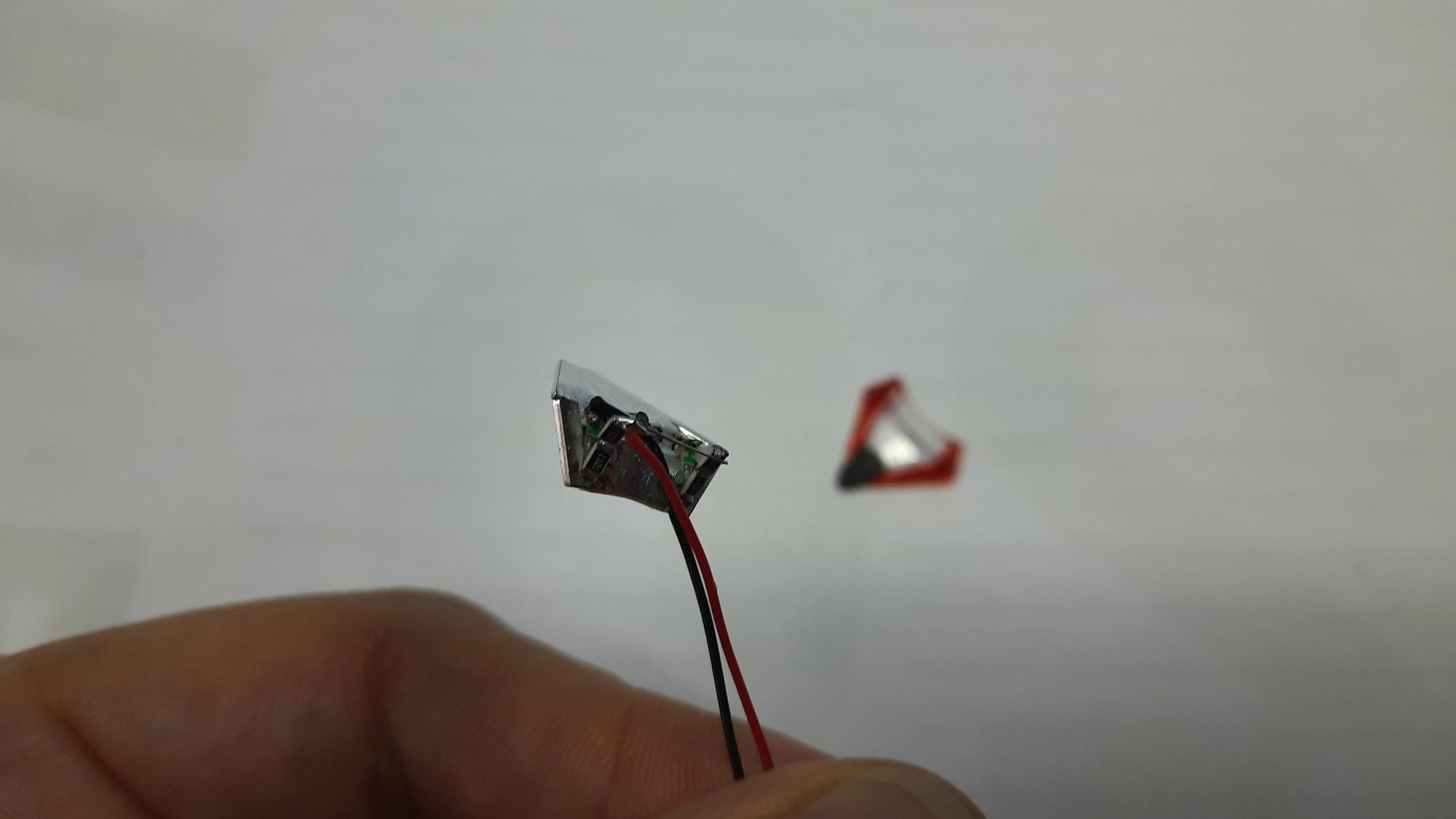

Drugi kawałek elektroniki zlutowany i zamontowany w motorze.

Teraz trzeba podgonić trochę modelarstwo zanim będzie można wrócić do elektroniki i połączyć oba komplety oświetlenia ze  sterowaniem.

Ciąg dalszy opowieści jak tylko będzie coś nowego do pokazania.

[ModelAXE]

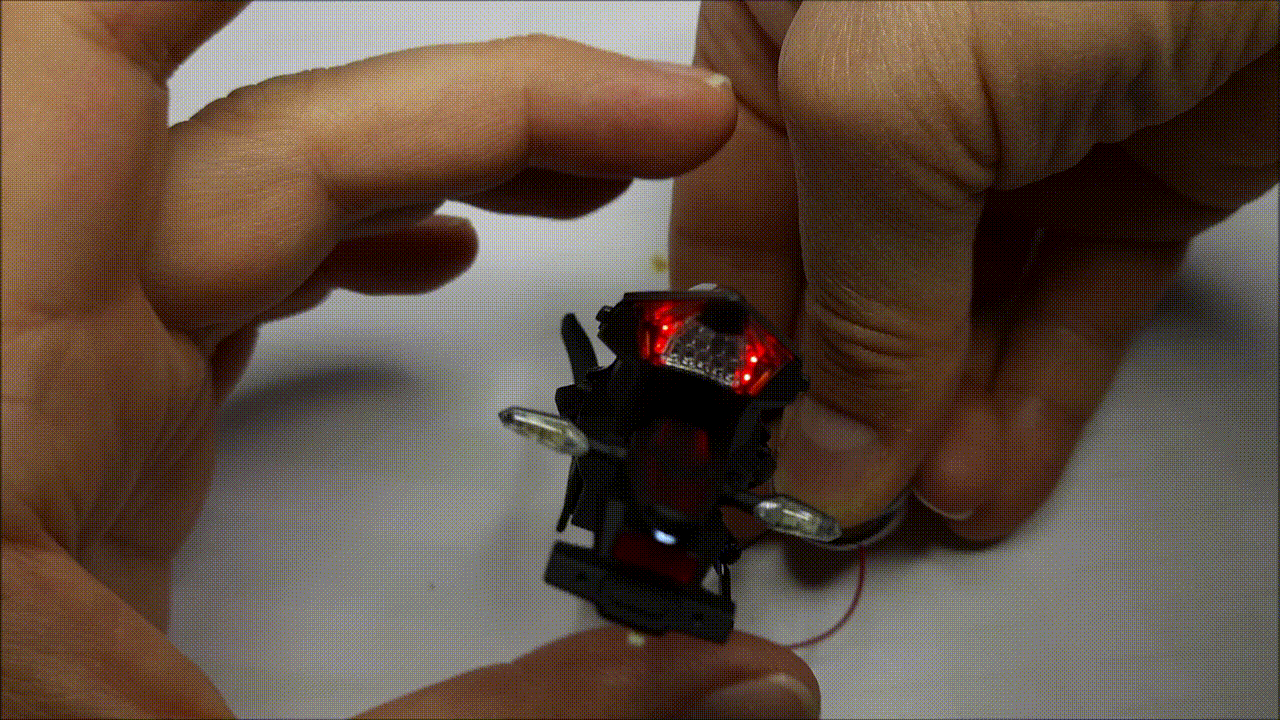

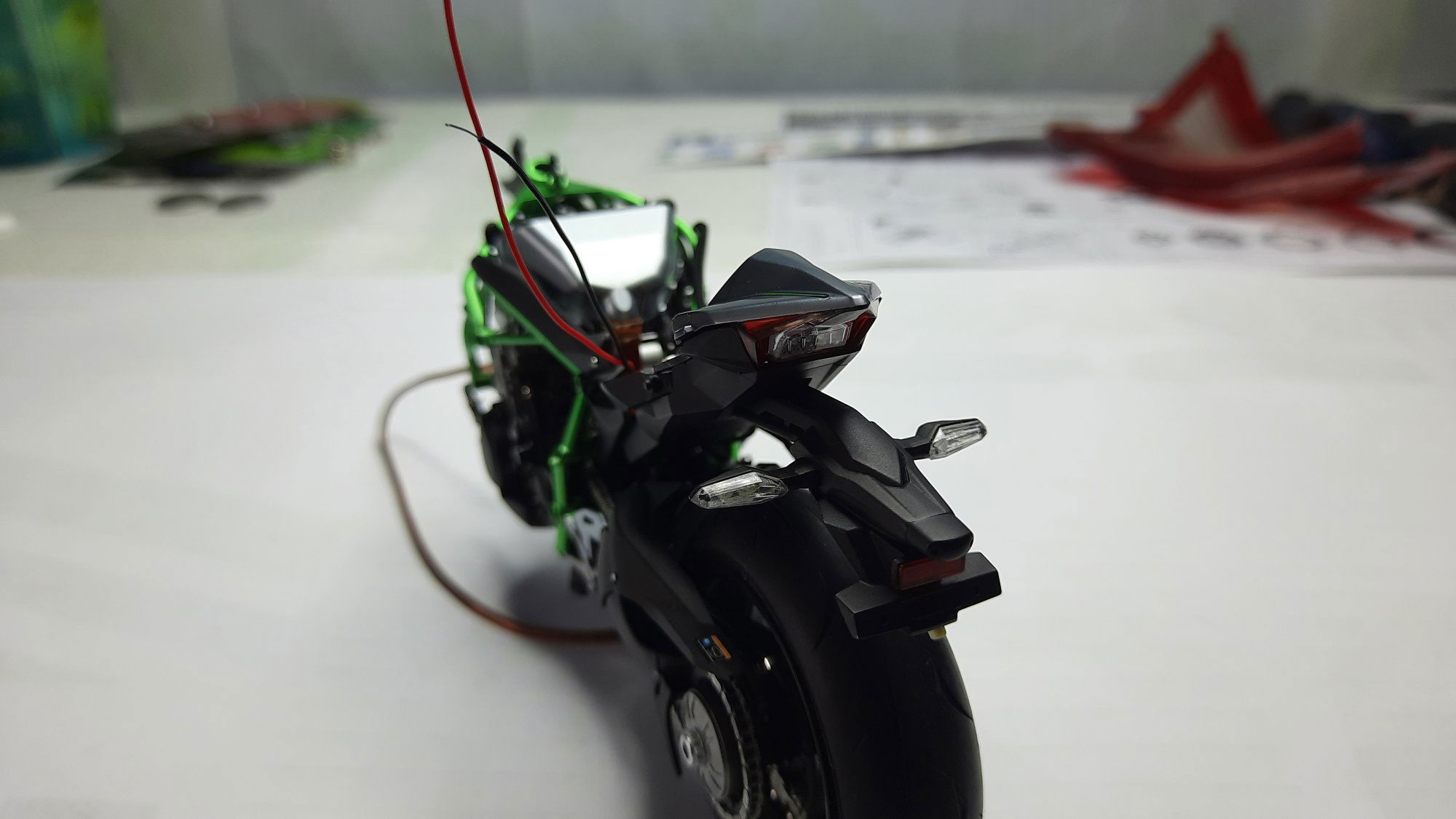

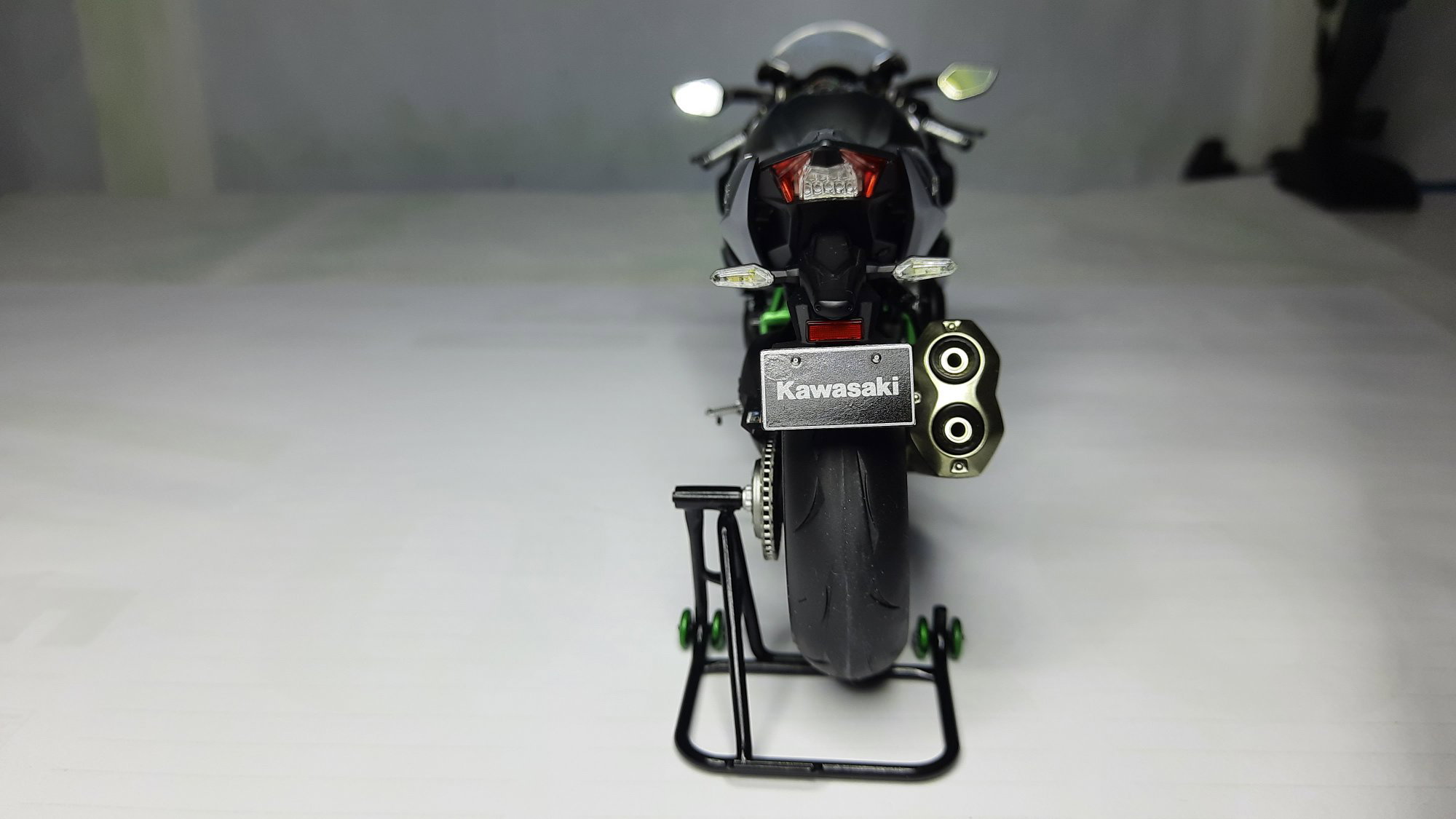

Krótka szybka aktualizacja. Tak wyglądają światła STOP w tym motorze.

Ciąg dalszy niebawem.

[ModelAXE]

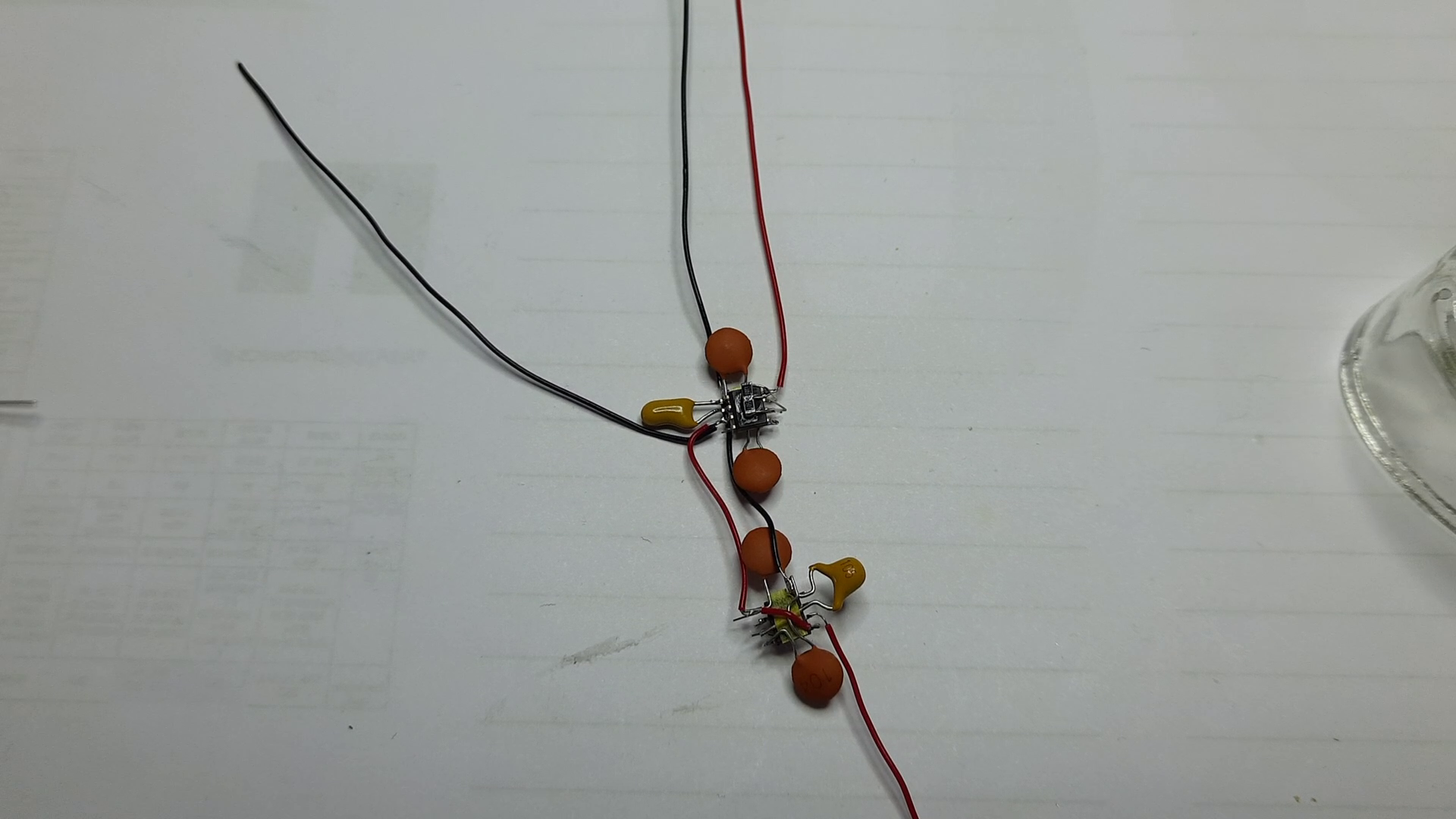

Udało się zlutować sterowanie z najmniejszych komponentów jakie znalazłem.

Może nie wygląda to super profesjonalnie, ale jest na tyle małe, że udało się bez problemów "upchnąć" w zaplanowane miejsce.

Co więcej nawet działa tak jak powinno.

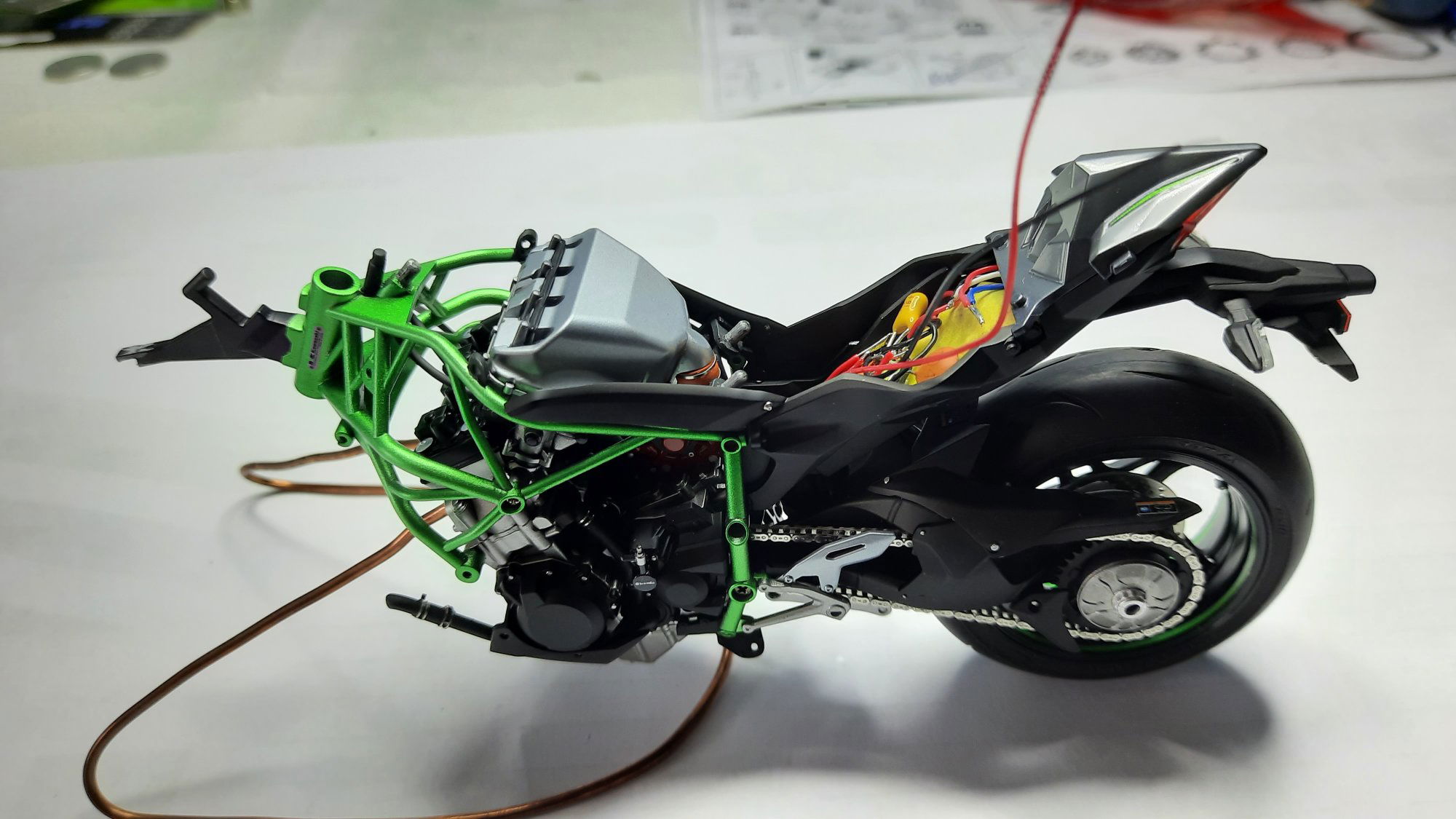

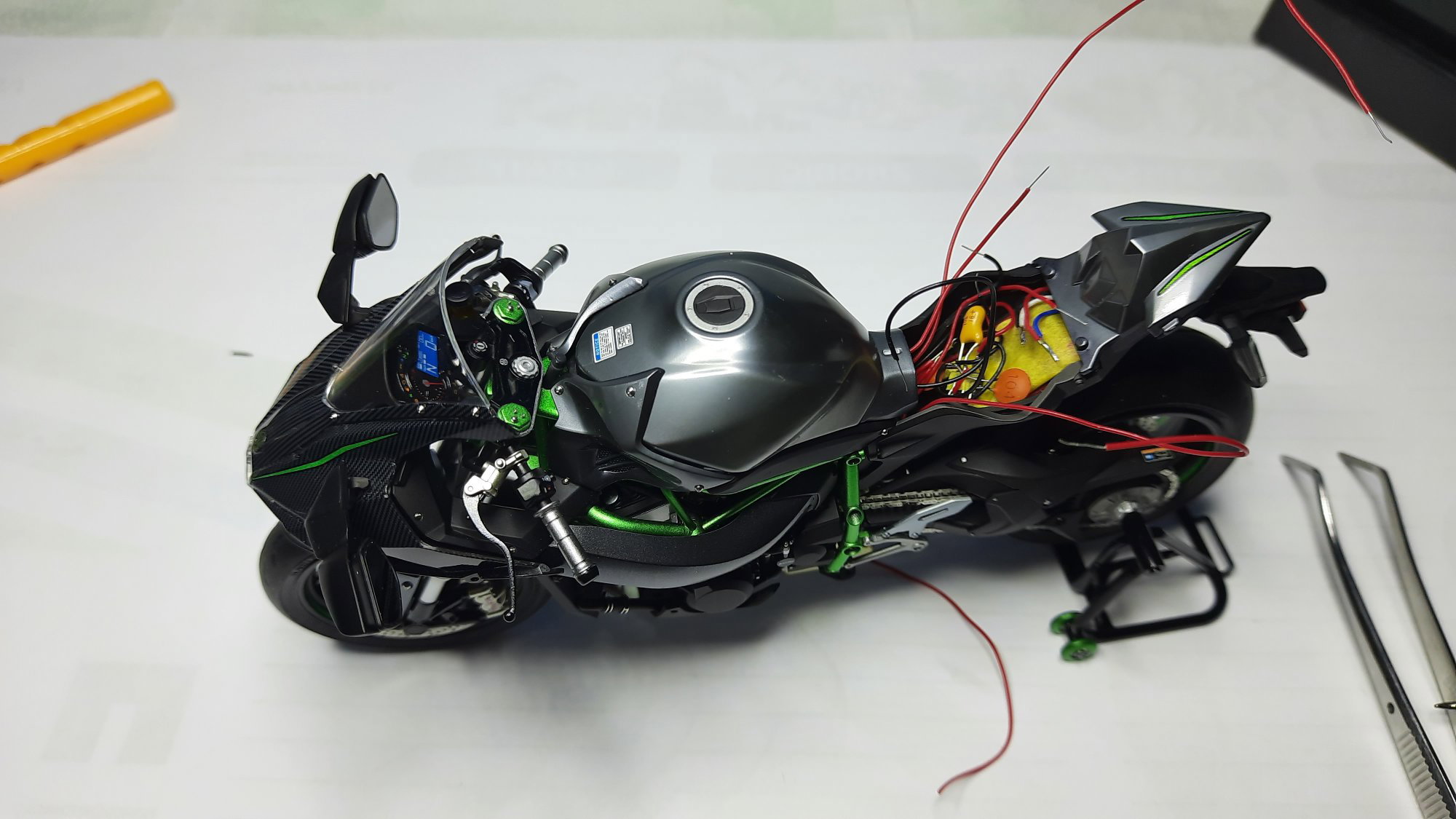

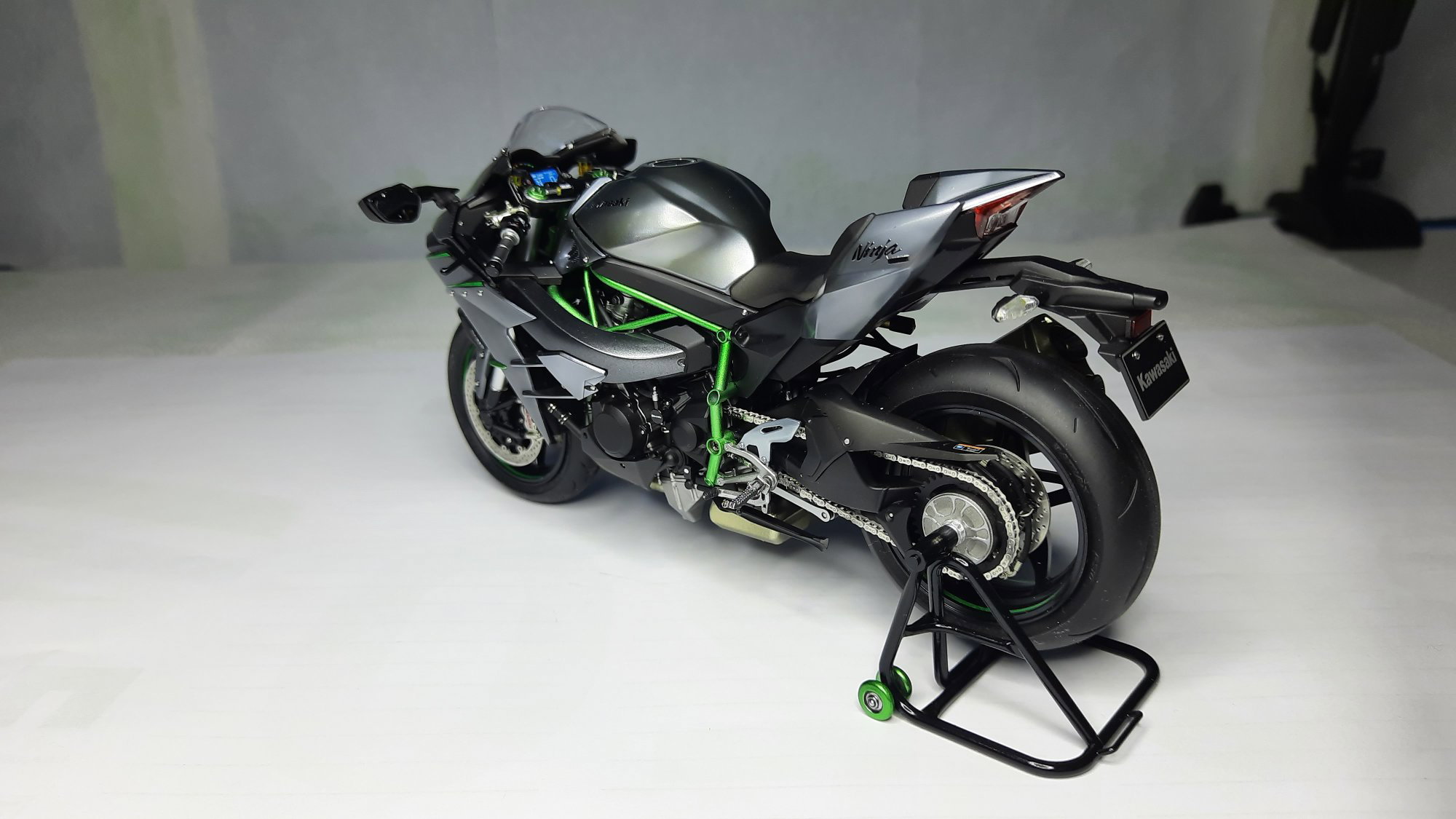

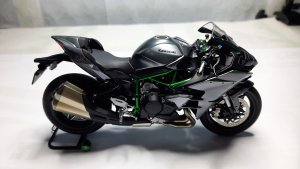

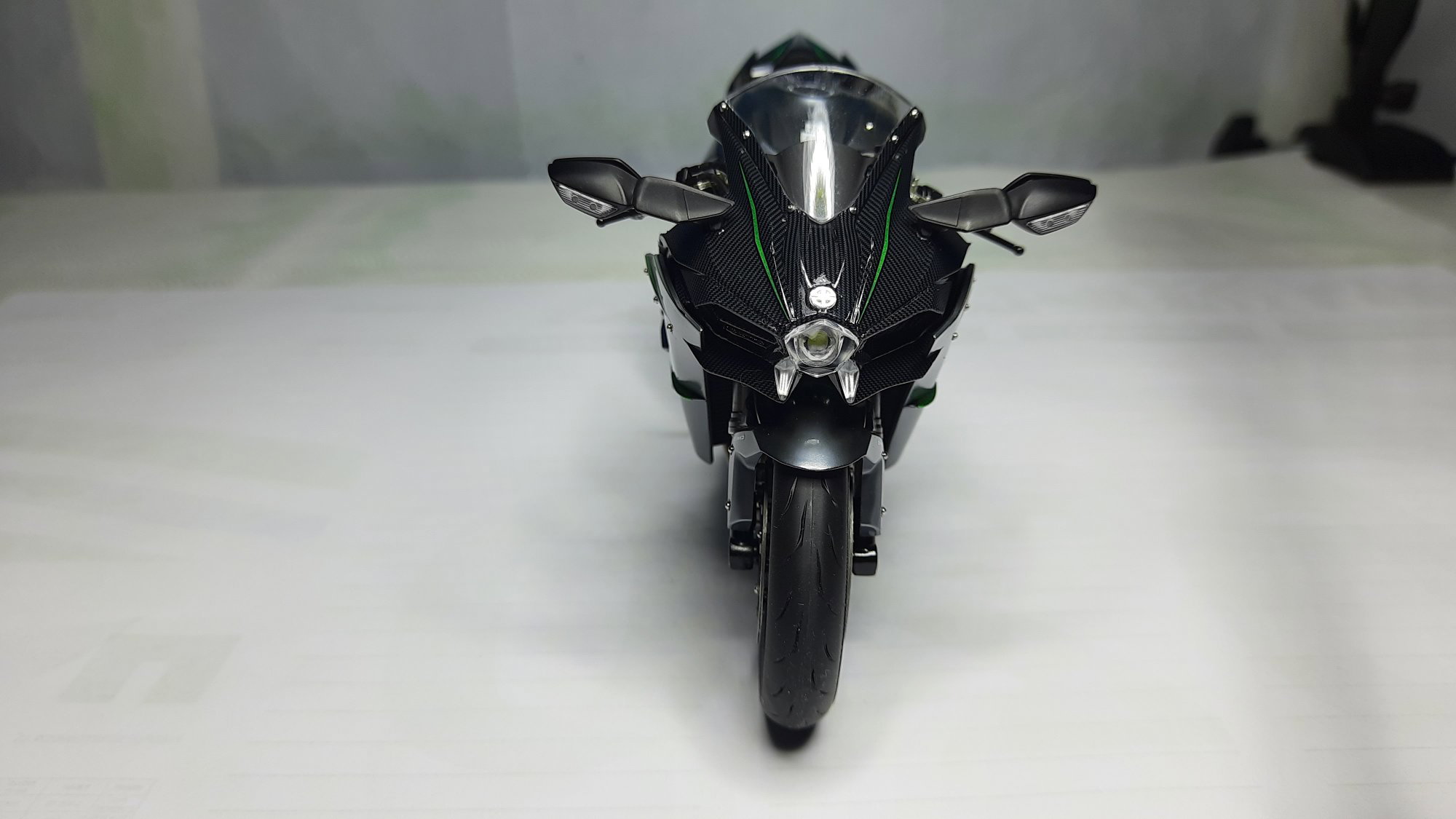

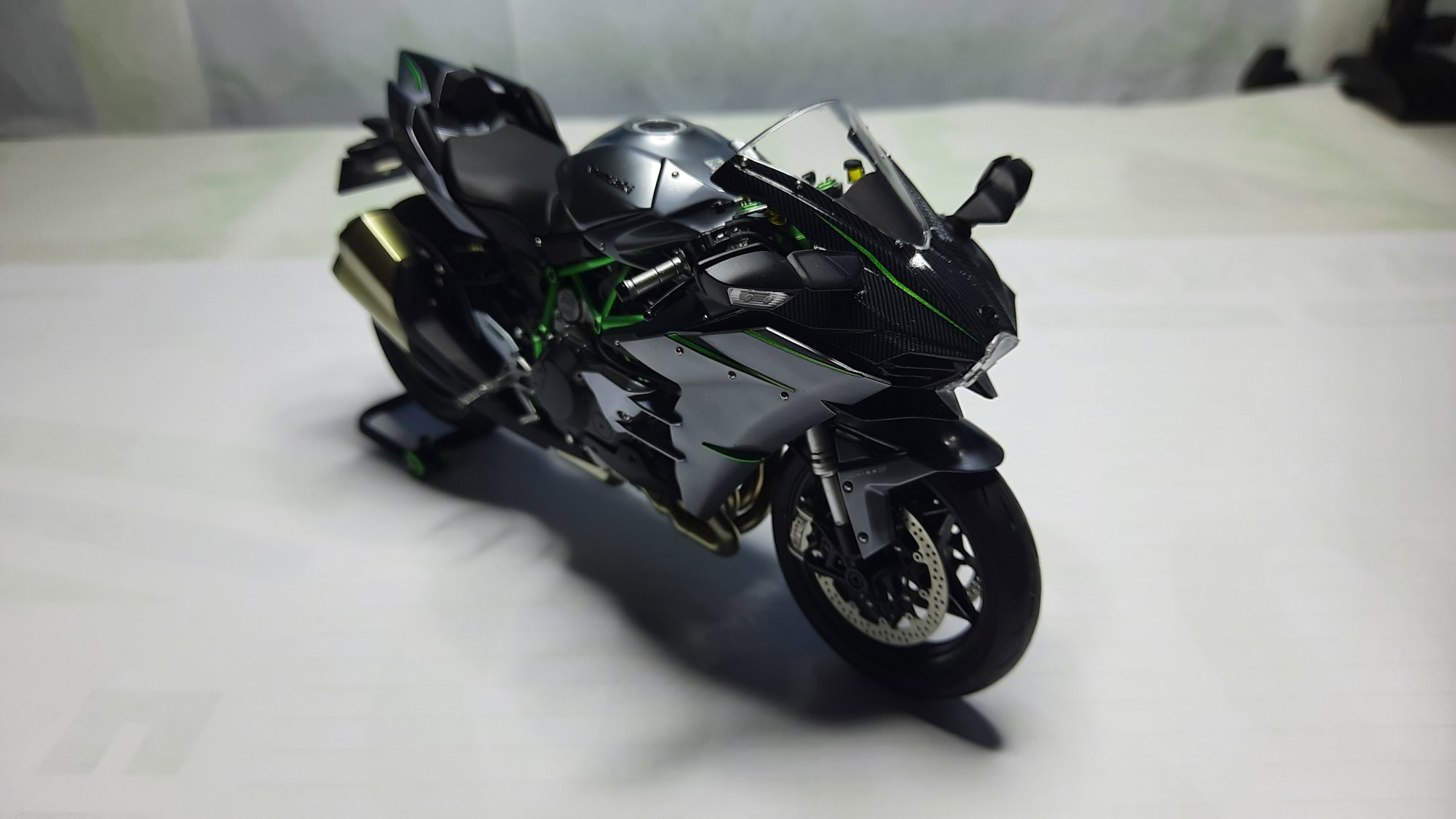

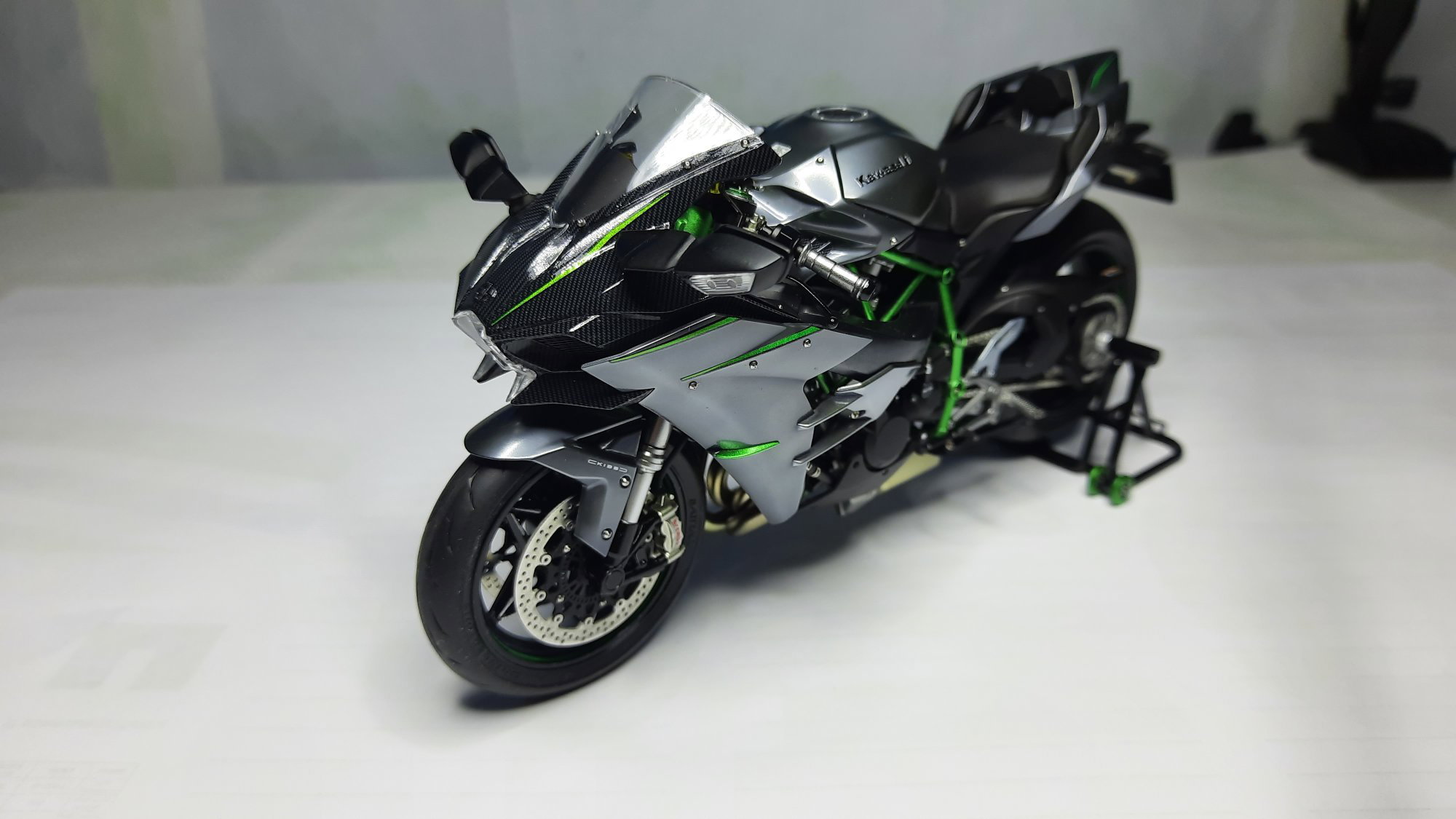

Po zamontowaniu do motoru na dzień dzisiejszy wygląda to następująco.
