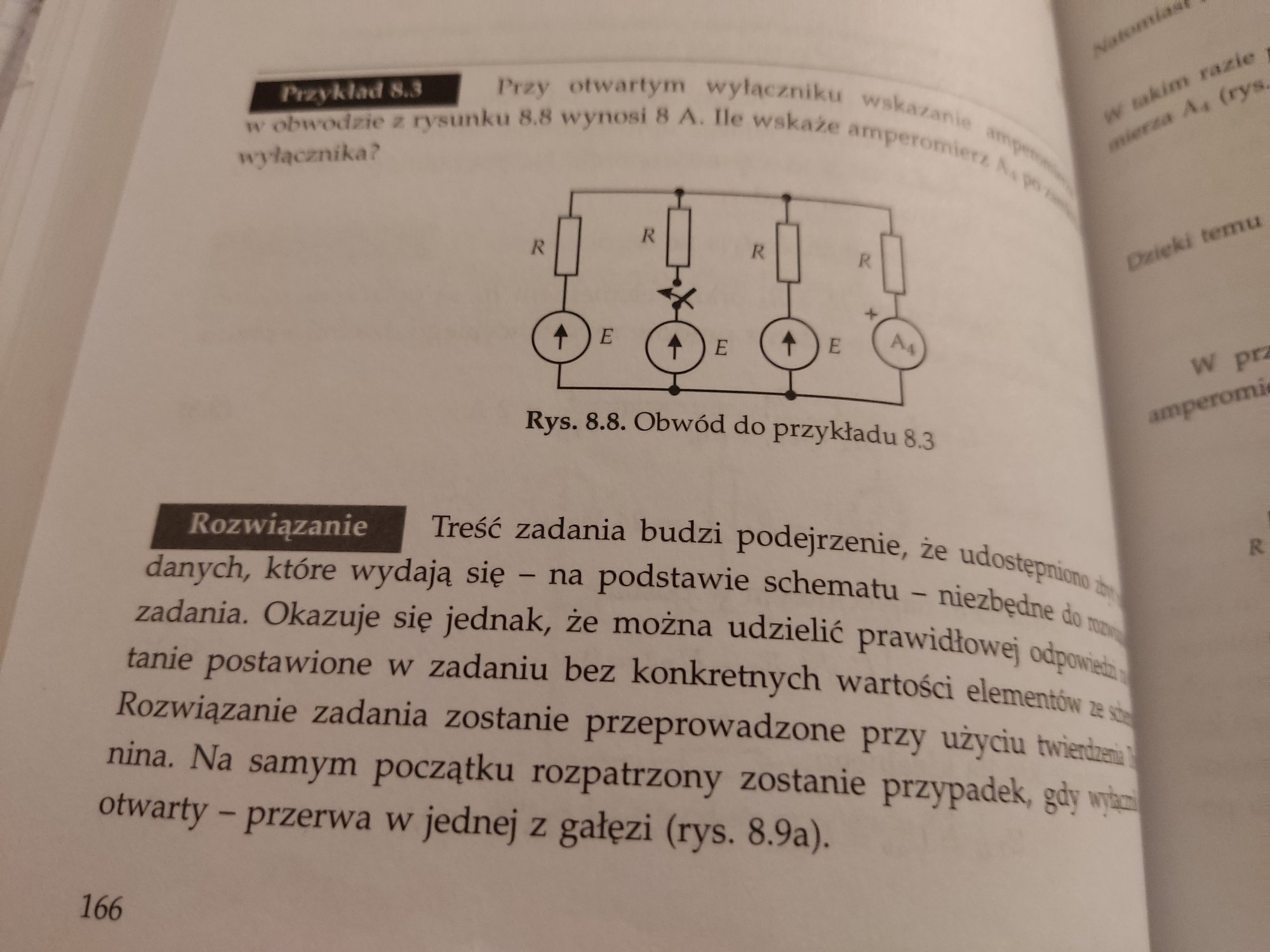

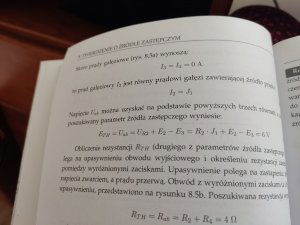

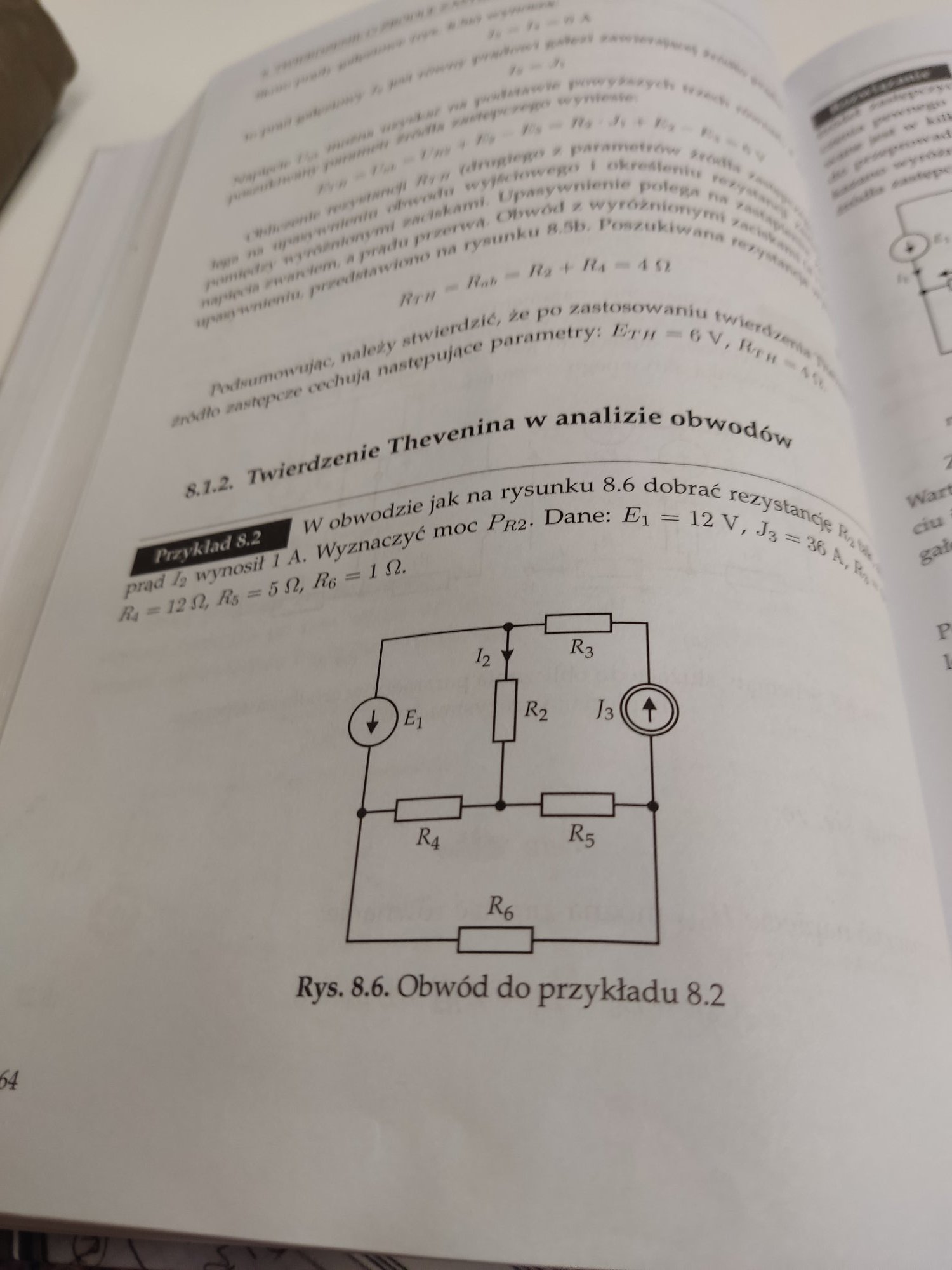

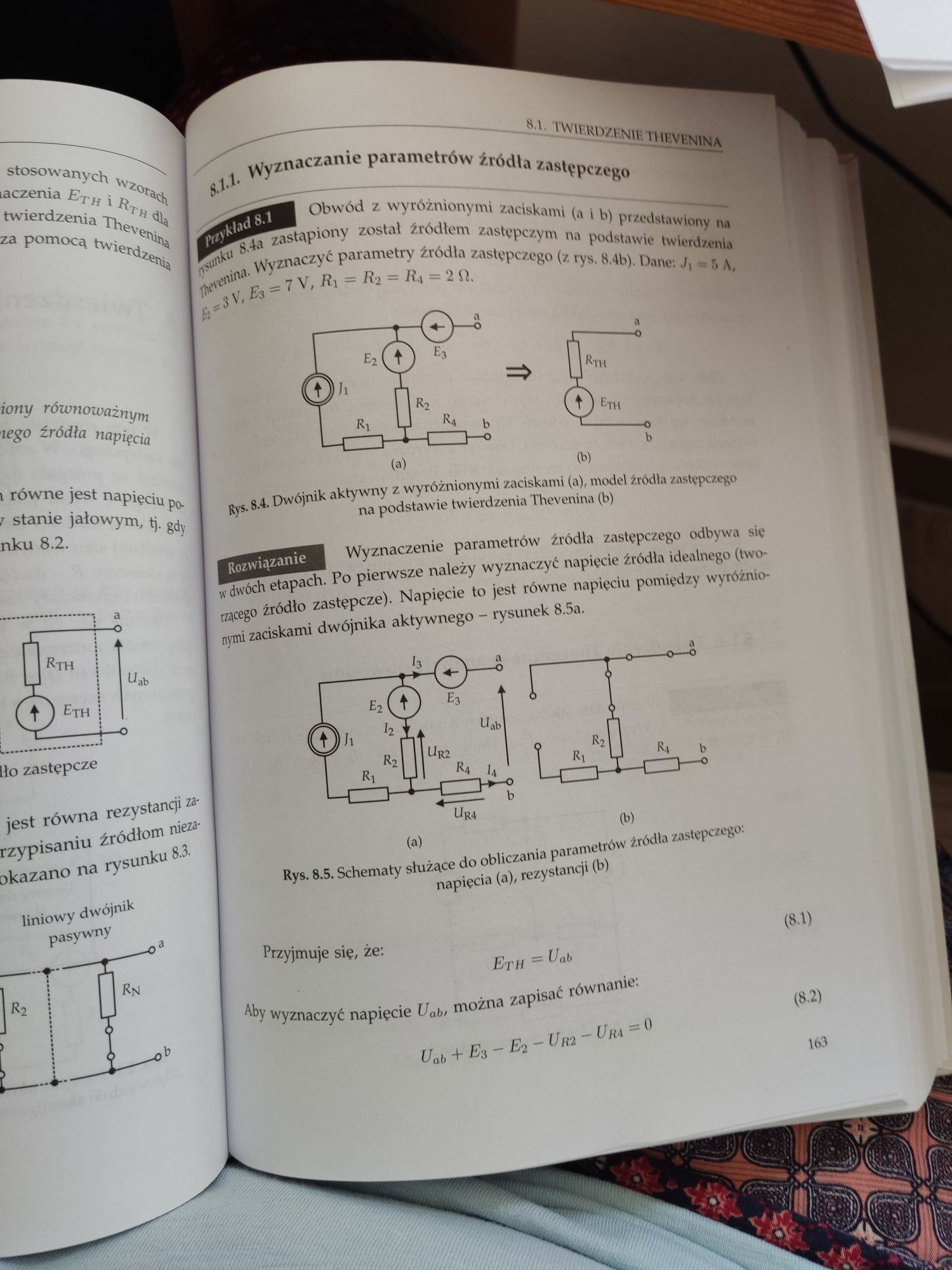

Dlaczego w tym zadaniu w drugim załączniku jest napisane że I3=I4=0. Zadanie z twierdzenia Thevenina.

[piotr96]

Obwód jest rozwarty, dlatego te prądy są zerowe.

[Gieneq]

@Nikto0 co to jest za książka? Możesz wrzucić fotę okładki?

[Nikto0]

Przesyłam zdjęcie okładki i mam jeszcze pytanie dlaczego piszę przy zadaniu że dopiero po usunięciu gałęzi z elementem R2 znany jest prąd I1?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[piotr96]

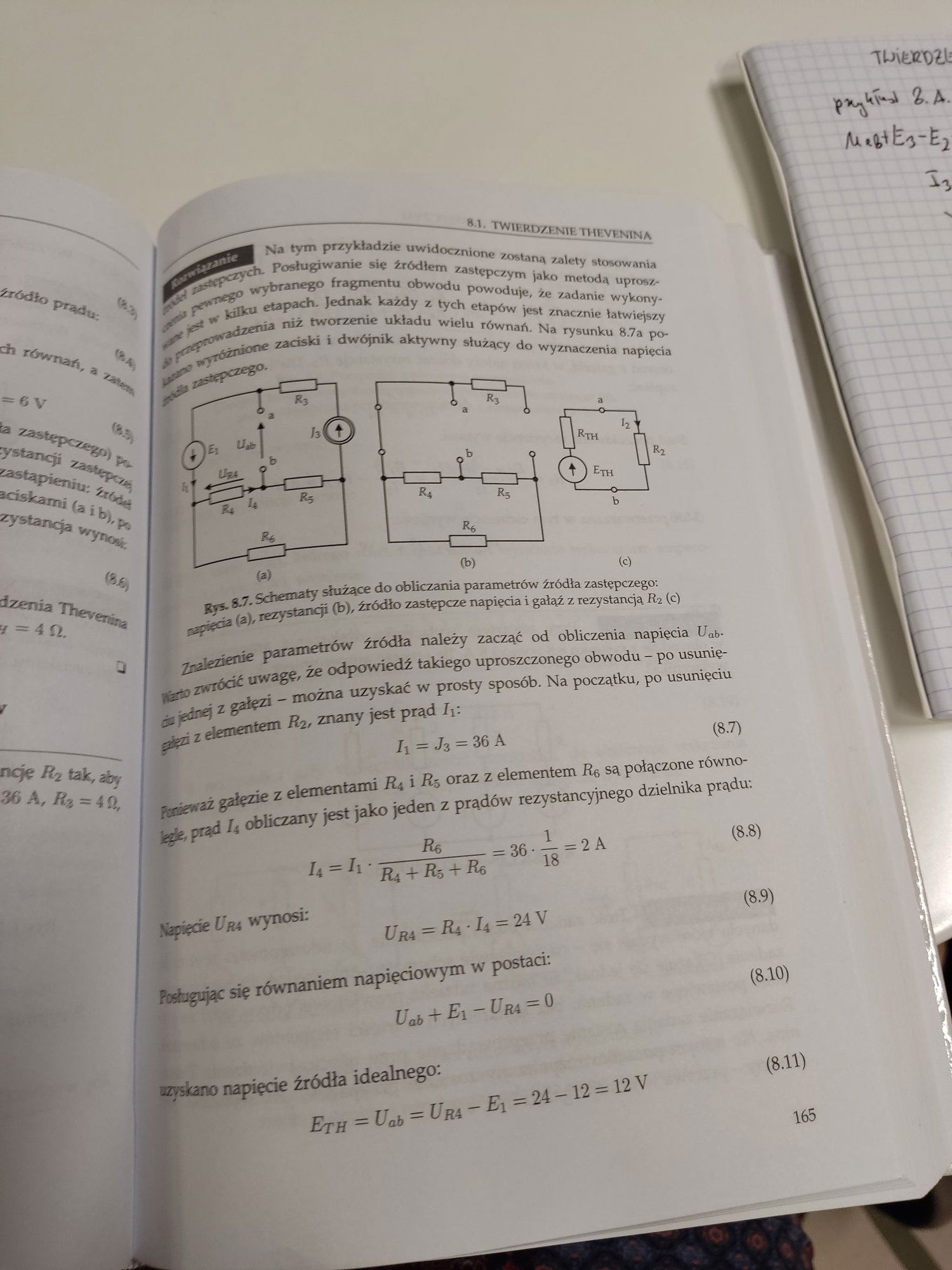

R2 się usuwa, ponieważ chcesz obwód doprowadzić do postaci prostszej, zgodnej z zastosowaną metodą Thevenina – zastępcze źródło napięciowe z rezystancją zastępczą i rezystancję R2, którą należy dobrać. Czyli nastąpił podział obwodu na R2 i „resztę świata".

Po usunięciu tej rezystancji źródło prądowe J3 wymusza przepływ ustalonego prądu w tej gałęzi obwodu. Prąd, który wypływa z tego źródła przepływa przez opór R3 i źródło napięciowe E1 (stąd właśnie I1 = J3, bo to właściwie ten sam prąd po usunięciu R2).

[Nikto0]

Czyli E1 sprawia że to ten sam prąd?

[Nikto0]

Źle myślałam już rozumiem

[Nikto0]

A może ktoś po kolei opisać jak policzyć dla tego układu drugi parametr źródła rezystancję? Chodzi o obliczenia

Edytowano Czerwiec 29, 2021 przez Nikto0

[piotr96]

Na podstawie rysunku 8.7 b) (pomijam oznaczenia jednostek, wszędzie będą omy):

Rezystory 5 i 6 są połączone szeregowo, zatem R₅₆ = R₅ + R₆ = 5 + 1 = 6

Szukana rezystancja R_ab to połączenie równoległe R₄ i R₅₆, stąd R_ab=(R₄ * R₅₆)/(R₄ + R₅₆) = (12*6)/(12+6) = 72/18 = 4

Mam nadzieję, że się nie pomyliłem.

[Nikto0]

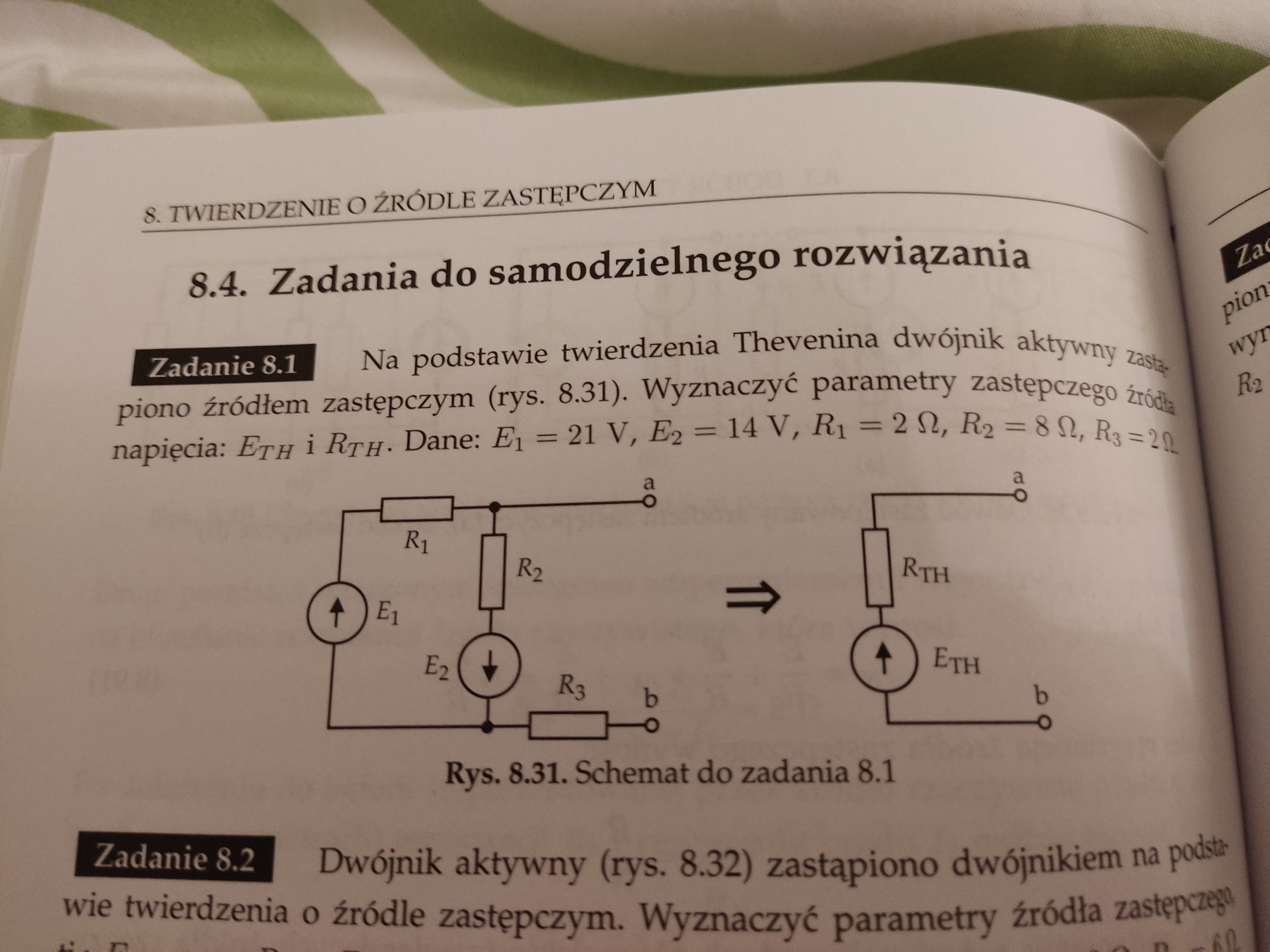

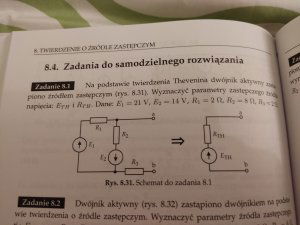

A jak sobie poradzić z takim ćwiczeniem to po prostu trzeba odczytać napięcie E2 i jak wyznaczyć Rth?

Edytowano Czerwiec 29, 2021 przez Nikto0

[Nikto0]

Jaką dobrą książkę znacie do nauki elektrotechniki od podstaw? Jestem po liceum o profilu humanistycznym i chcę uzupełnić wiadomości.

[piotr96]

Nie, trzeba wszystko zrobić tak, jak w przykładach. Najpierw narysować (zastrzałkować) wszystkie prądy i napięcia.

Napięcie źródła zastępczego równe napięciu na zaciskach a i b to napięcie E₂ oraz napięcia odłożone na rezystancjach R₂ i R₃ (z odpowiednimi znakami, w zależności od strzałkowania). Na podstawie równań Kirchhoffa trzeba obliczyć to napięcie (ułożyć równania i znaleźć wartość szukanej niewiadomej).

Rezystancję zastępczą trzeba policzyć zwierając źródła napięciowe. Wtedy rezystancje R₁ i R₂ będą połączone równolegle. Ta wypadkowa rezystancja R₁₂ będzie połączona szeregowo z R₃.

[Nikto0]

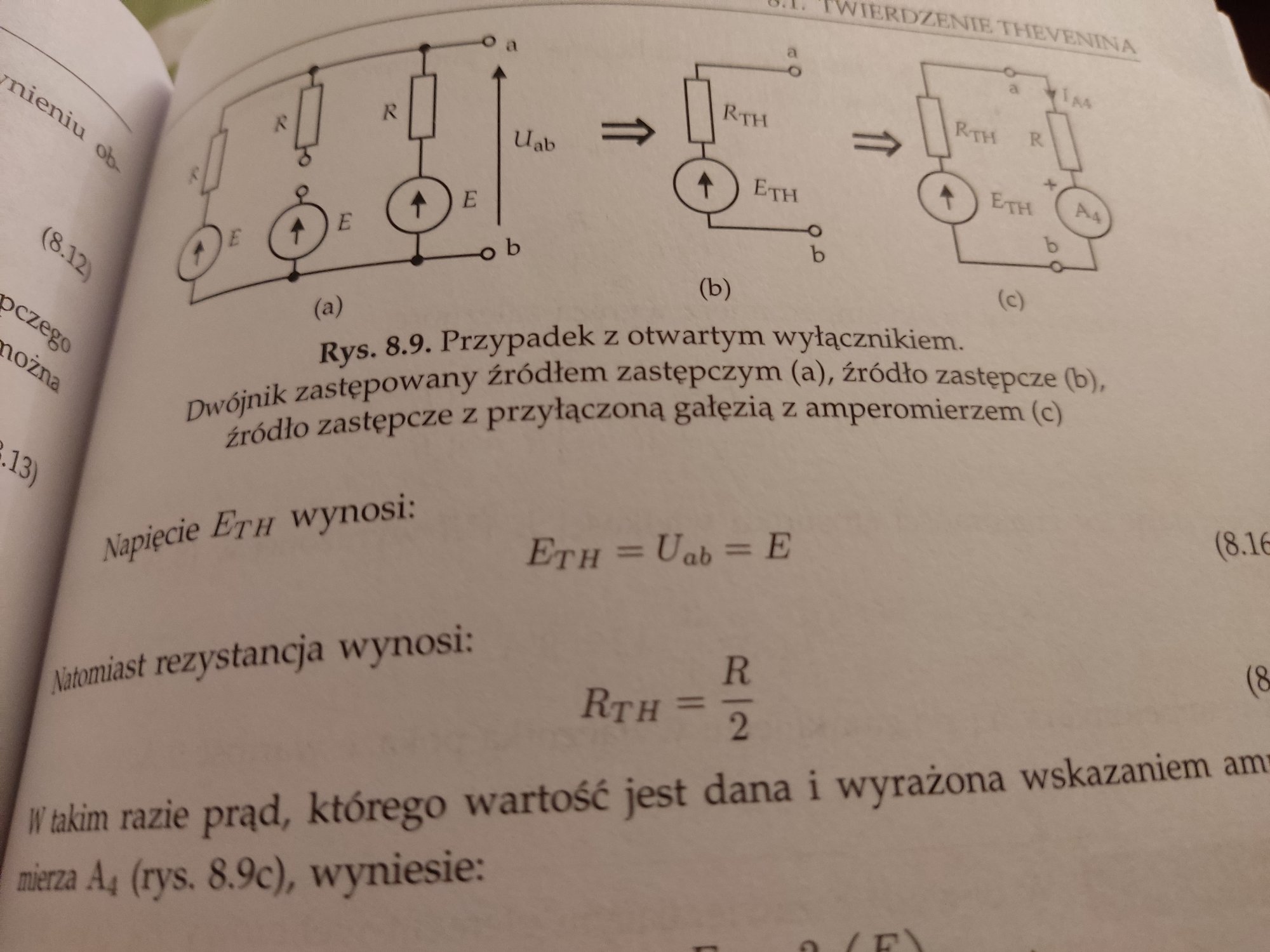

A dlaczego tutaj jest R/2 a nie R?
