Nikto0 Czerwiec 30, 2021 Autor tematu Udostępnij Czerwiec 30, 2021 Od czego to zależy? Cytuj Link do komentarza Share on other sites More sharing options...

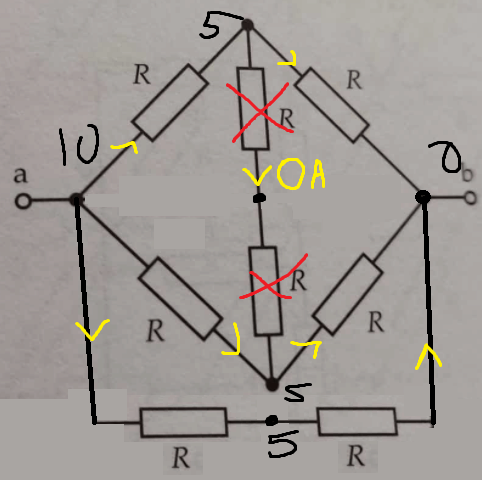

piotr96 Czerwiec 30, 2021 Udostępnij Czerwiec 30, 2021 Zawsze bierzemy wszystkie rezystory z tej części obwodu, którą przekształcamy (którą chcemy zastąpić zastępczym źródłem napięciowym i rezystancją). W tym przypadku są to trzy rezystancje, ale ponieważ jedna z nich jedną nogą wisi w powietrzu, to nie wpływa na wynik – interesuje nas rezystancja widziana pomiędzy zaciskami oznaczonymi literami a i b. Tak również było w poprzednich przykładach. Cytuj Link do komentarza Share on other sites More sharing options...

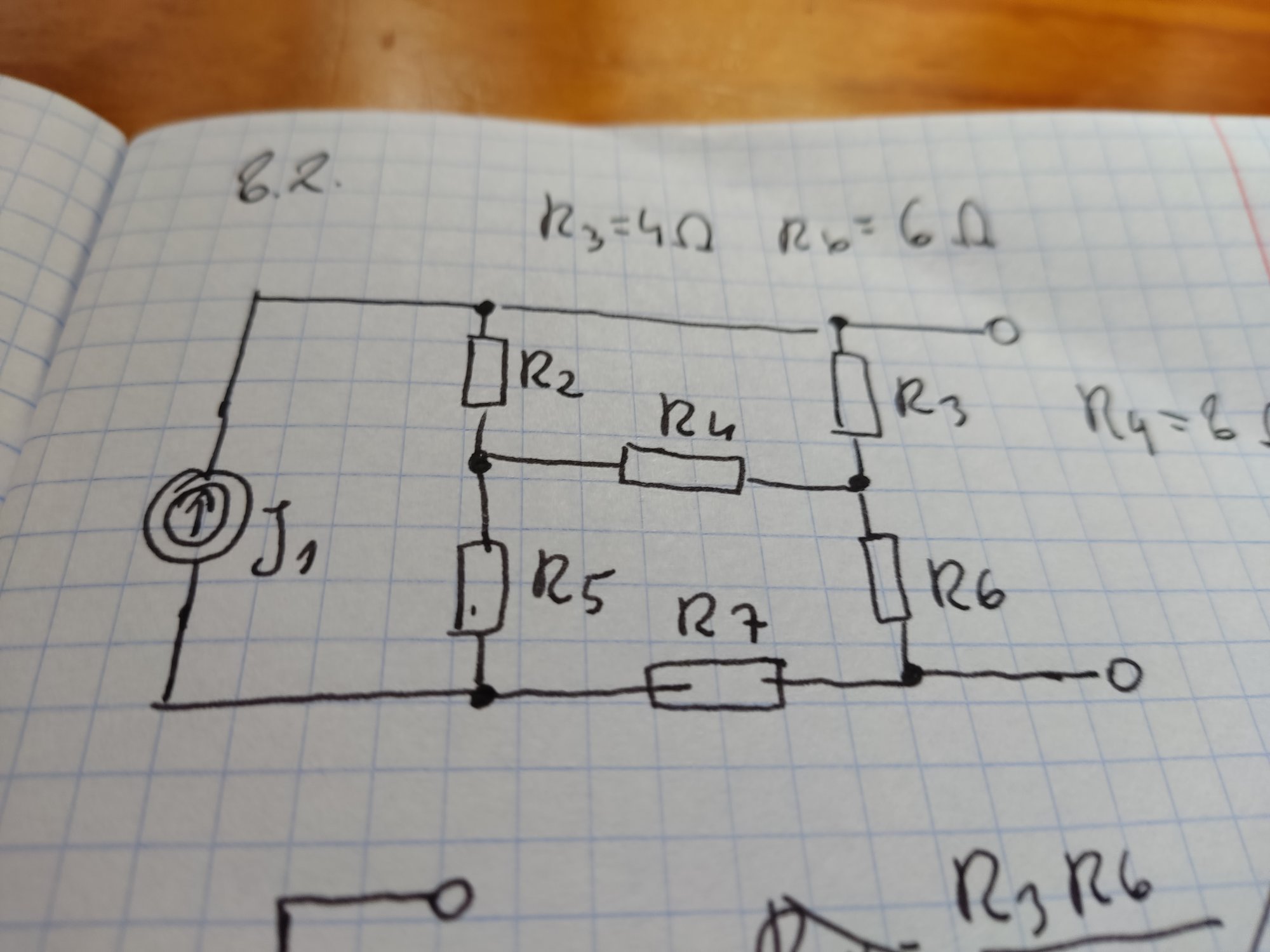

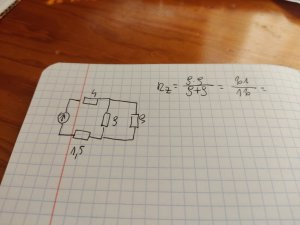

Nikto0 Lipiec 1, 2021 Autor tematu Udostępnij Lipiec 1, 2021 A tutaj jak obliczyć parametr rezystancji skąd mam wiedzieć które rezystory mam wziąć pod uwagę? Wszystkie rezystancję są dane. Cytuj Link do komentarza Share on other sites More sharing options...
piotr96 Lipiec 1, 2021 Udostępnij Lipiec 1, 2021 Do policzenia rezystancji zastępczej w metodzie Thevenina trzeba wyeliminować źródła, w tym przypadku jest tylko prądowe (zastępujemy je rozwarciem). Wszystkie rezystory trzeba uwzględnić. Badamy rezystancję pomiędzy dwoma wyszczególnionymi zaciskami, w tym przypadku wszystkie rezystory na nią wpływają. W liczeniu wynikowej rezystancji, oprócz szukania par szeregowych i równoległych, prawdopodobnie może się również przydać przekształcenie trójkąt-gwiazda. W przedstawionych wcześniejszych przykładach pomijane były tylko oporniki, które jedną nogą „wisiały w powietrzu". Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Gieneq Lipiec 1, 2021 Udostępnij Lipiec 1, 2021 @Nikto0 elektrotechnika brzmi dość pokrętnie, możemy nie zabardzo rozumieć się więc napisz jaki masz cel. Domyślam się, że nie chodzi o pracę w instytucie energetyki tylko po prostu nie masz podstaw. Choć patrząc że uczysz się teorii obwodów to raczej powinieneś mieć te podstawy 😉 Przeglądałeś może kursy na Forbocie, np Elektroniki 1 i 2? O coś takiego Ci chodzi? 1 Cytuj Link do komentarza Share on other sites More sharing options...

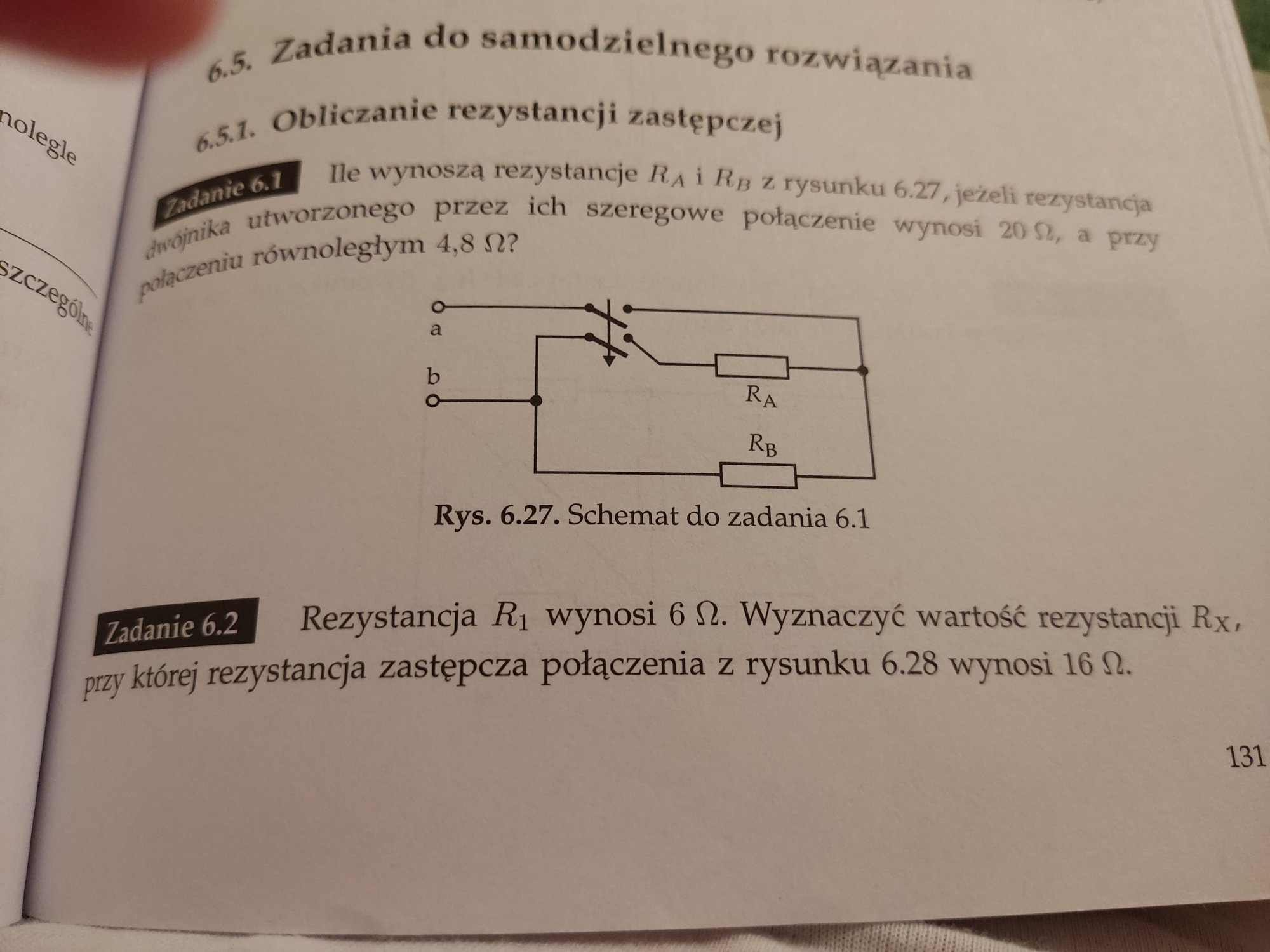

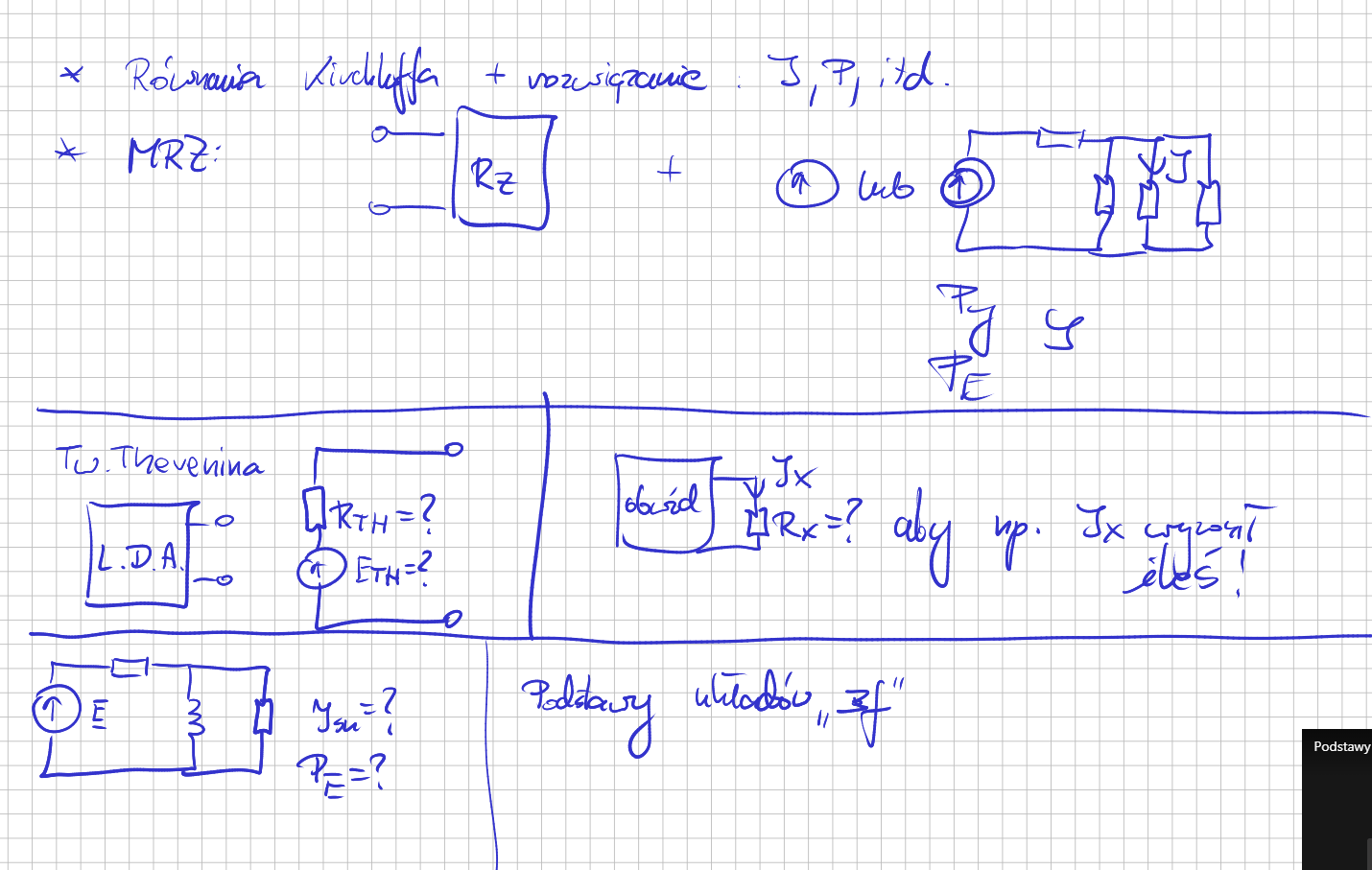

Nikto0 Lipiec 1, 2021 Autor tematu Udostępnij Lipiec 1, 2021 Chcę opanować to co na poniższym zdjęciu Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Lipiec 1, 2021 Udostępnij Lipiec 1, 2021 @Nikto0 to się nazywa teoria obwodów elektrycznych. Na studiach spotyka się ten przedmiot pod nazwą Obwody i Sygnały, a na wydziale gdzie się uczyłem funkcjonowała nazwa "druty" 🙂 I tu cię zasmucę, tak jak nie zrozumie się mnożenia bez dodawania, tak nie ruszysz "drutów" bez podstaw. Tu wypisze Ci co na pewno się przewija w tym temacie, ale pewnie trzeba by wiele więcej: analiza matematyczna: trygonometria funkcje liniowe, wykładnicze, eksponenty, logarytmy, całki, różniczki - żebyś wiedział co to w ogóle jest, czym jest całka oznaczona i nieoznaczona, jak się przekształca wzory fizyka: podstawy z elektryki, prąd, napięcie - tu sobie przjerzyj kurs na blogu cz1 - tam masz wyjaśnione, albo do posłuchania filmy na YT forbota. Przejrzyj kanał RS elektronika - hasła impedancja. przeliczenia układow RLC - wzory na kondensator, cewkę ale z całkami - i tu zależność - bez matmy nie umiesz fizyki 😞 analiza zespolona: liczby zespolone, bez tego nie ruszysz analizy obwodów pobudzanych przebiegami przemiennymi Kiedyś też pojawi się analiza Laplacea - dla przebiegów o charakterze wykładniczym. Na studiach 2-3 semestry poświęcone są nauce matmy i fizyki. Masz zazwyczaj powtórkę z LO, później wchodzą kolejne części, zajmuje to sporo czasu i nie chcę Cię zniechęcać ale będzie ciężko 😞 Dnia 29.06.2021 o 21:42, Nikto0 napisał: chcę uzupełnić wiadomości. no to dalej pytanie, jaki masz cel. Na studia idziesz, jesteś, nie zdałeś? 😄 Cytuj Link do komentarza Share on other sites More sharing options...
Nikto0 Lipiec 1, 2021 Autor tematu Udostępnij Lipiec 1, 2021 jestem na studiach i mieliśmy całki pochodne i liczby zespolone i to wszystko o czym piszesz. We wrześniu mam zdawać bo wcześniej nie udało mi się zaliczyć elektrotechniki oprócz jednego kolokwium. Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Lipiec 1, 2021 Udostępnij Lipiec 1, 2021 @Nikto0 na priv wyślę ci coś co może się przydać. Cytuj Link do komentarza Share on other sites More sharing options...

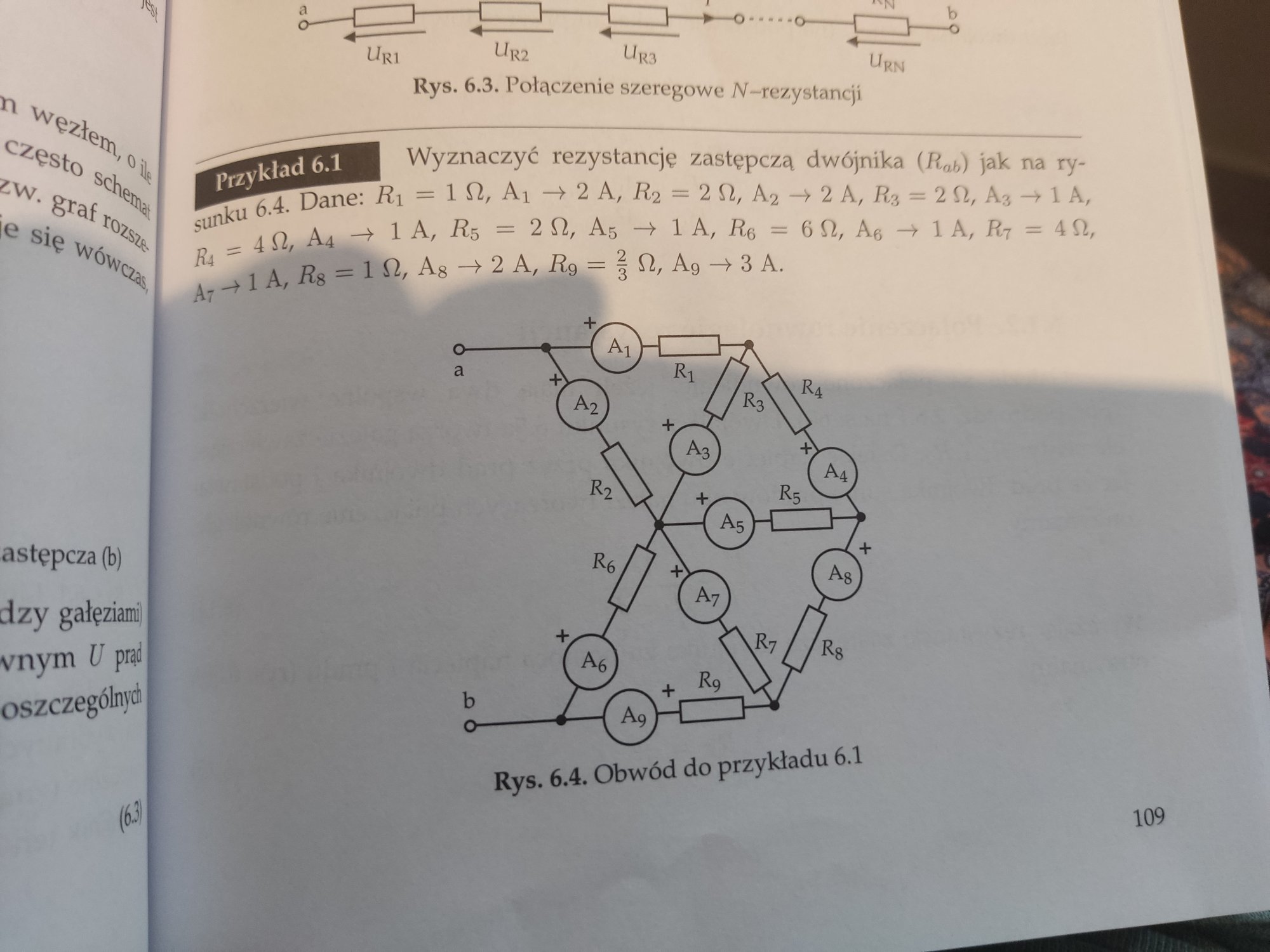

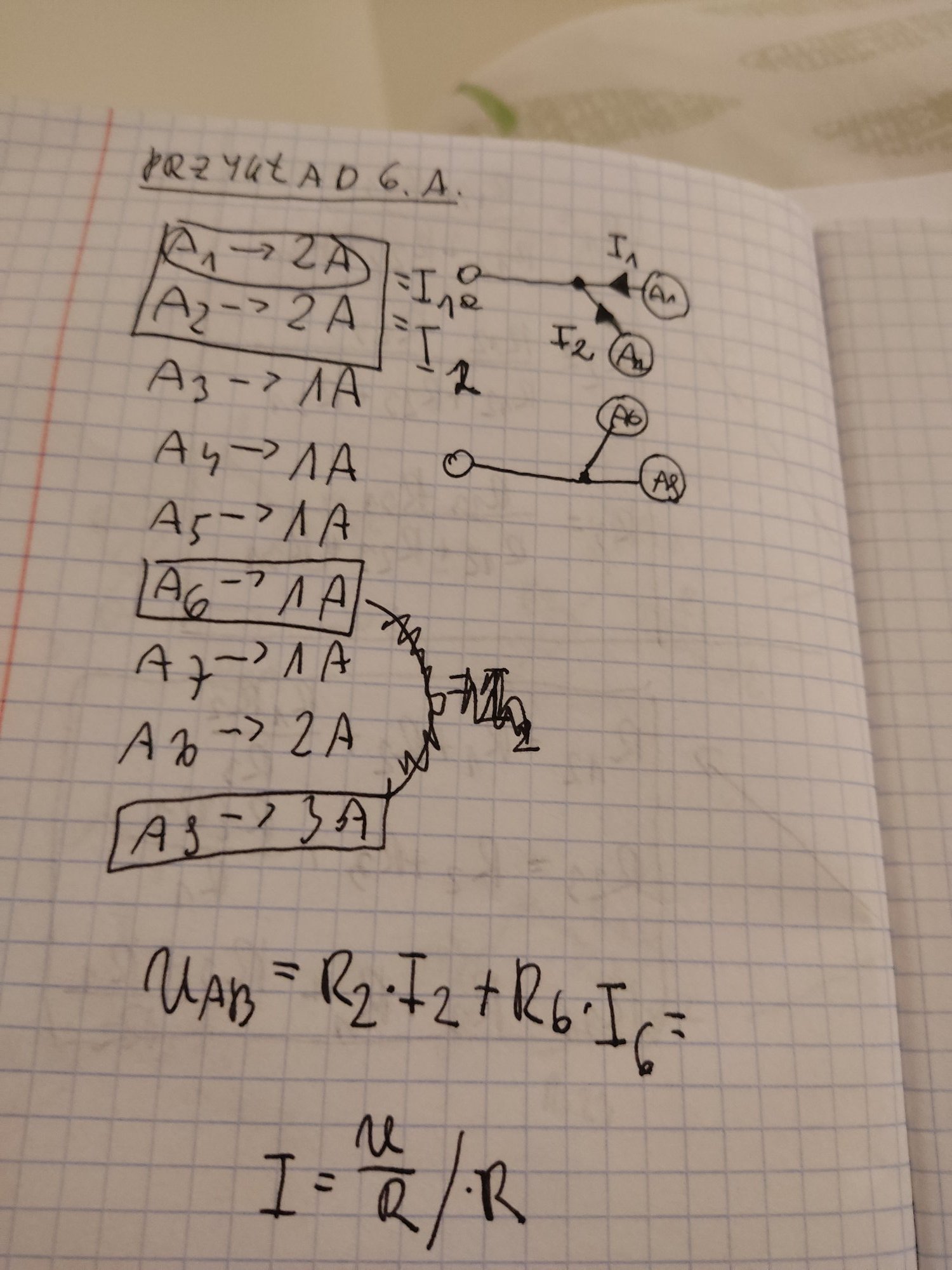

Nikto0 Lipiec 1, 2021 Autor tematu Udostępnij Lipiec 1, 2021 Jak wyznaczyć prąd dwójnika czy na podstawie wskazań A1 A2 i A6 A9? Tzn. dodać A1 do A2 na przykład? Cytuj Link do komentarza Share on other sites More sharing options...
Nikto0 Lipiec 1, 2021 Autor tematu Udostępnij Lipiec 1, 2021 (edytowany) Już wiem o co chodzi poprzedni post przedstawia błędne rozwiązanie.czy dobrze mam zaznaczone I1 i I2 jeżeli nie to jak to rozwiązać? Edytowano Lipiec 1, 2021 przez Nikto0 Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Lipiec 2, 2021 Udostępnij Lipiec 2, 2021 @Nikto0 a zrób zdjęcia tego co jest wcześniej, z 2 strony. Na to była jakaś metoda ale nie pamiętam jaka. Cytuj Link do komentarza Share on other sites More sharing options...
Nikto0 Lipiec 2, 2021 Autor tematu Udostępnij Lipiec 2, 2021 (edytowany) Wrzucam nie wiem czy o to chodziło Edytowano Lipiec 2, 2021 przez Nikto0 Cytuj Link do komentarza Share on other sites More sharing options...

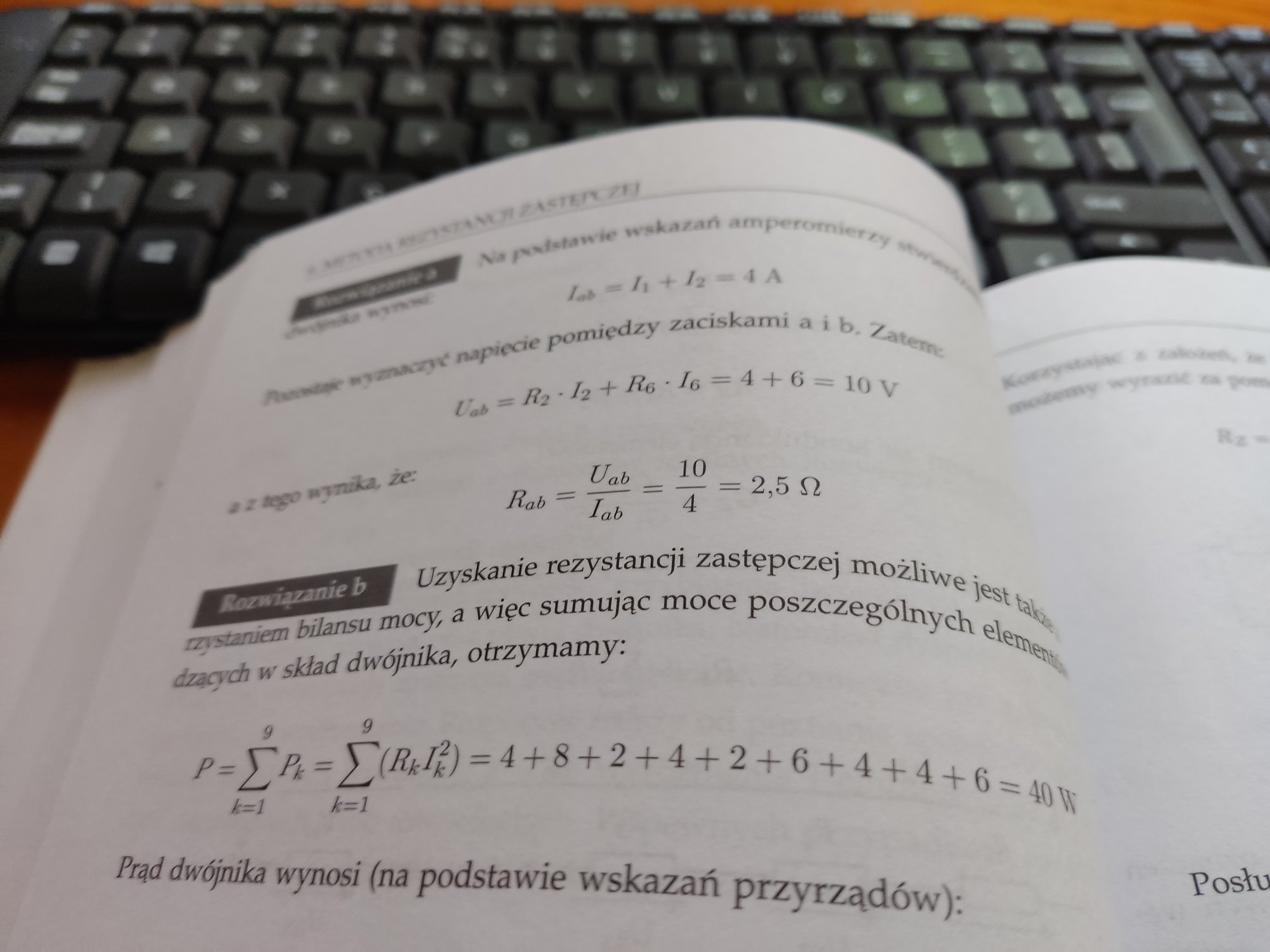

Gieneq Lipiec 2, 2021 Udostępnij Lipiec 2, 2021 @Nikto0 ten układ jest pokrętnie narysowany, jak sobie go narysujesz w siatce i zamiast amperomierzy dasz strzałki z prądami to się wyklaruje. Zauważ że zadanie ma poprawne dane, bo do siatki rezystorów wpływa ten sam prąd co wypływa. Czyli A1 + A2 = A6 + A9 = 4A Napięcie na tym tzw dwójniku możesz łatwo wyznaczyć z: U = U2 + U6 = 2*2 + 1*6 = 10V Rezystancja widziana od strony zacisków ab to: 10V/4A = 2,5R. Nadmiar danych jest podejrzany ale może to ma walory edukacyjne przy wyznaczaniu bilansu mocy z 2 zdjęcia. 18 godzin temu, Nikto0 napisał: .czy dobrze mam zaznaczone I1 i I2 jeżeli nie to jak to rozwiązać? w drugą stronę trzałki. Jak podłączysz + miernika do zasilania to prąd popłynie do czarnego kabla i prąd będzie dodatni. 1 Cytuj Link do komentarza Share on other sites More sharing options...

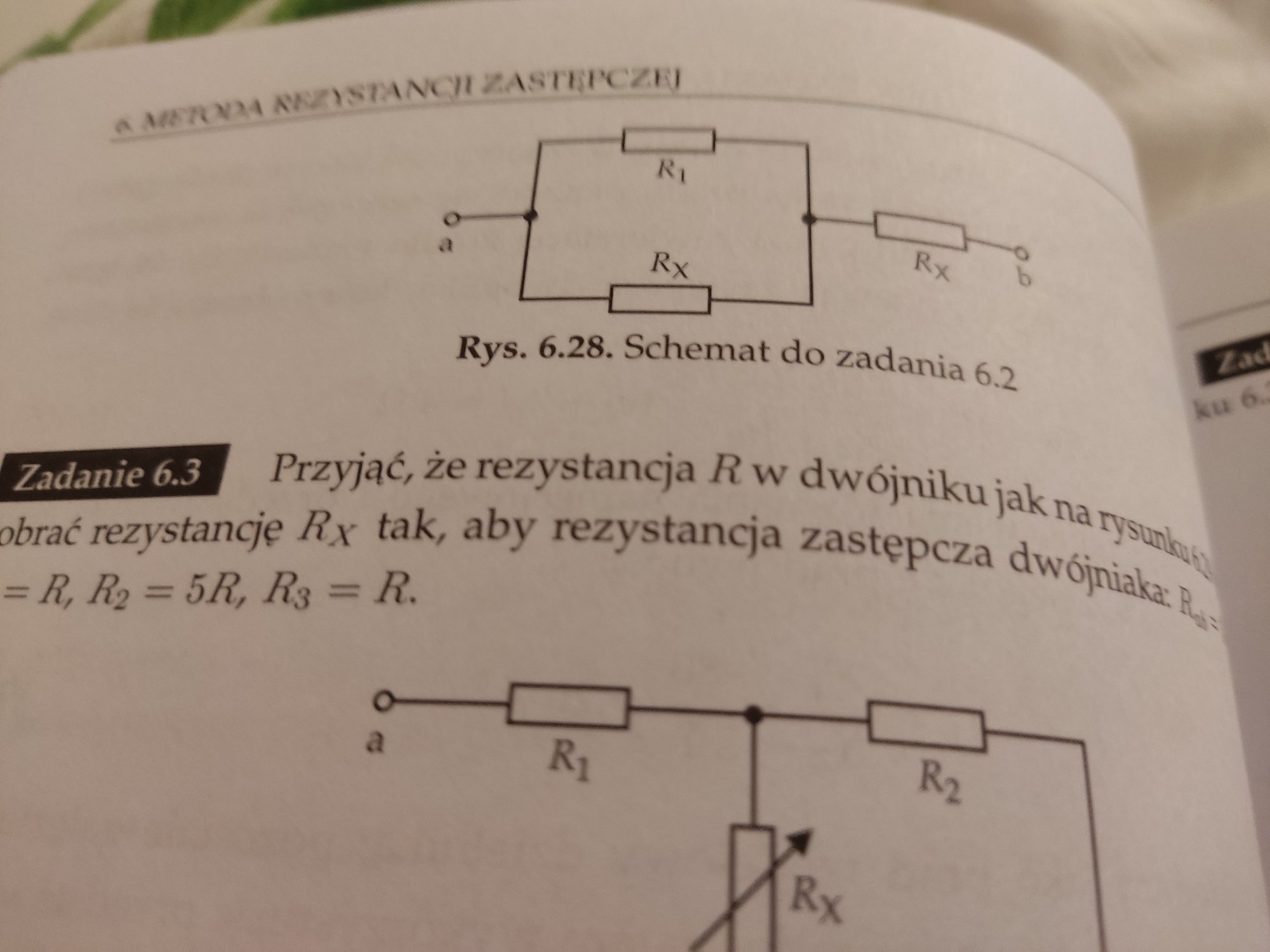

Nikto0 Lipiec 2, 2021 Autor tematu Udostępnij Lipiec 2, 2021 A jak zrobić zadanie 6.2 Cytuj Link do komentarza Share on other sites More sharing options...
