Treker (Damian Szymański) Listopad 28, 2010 Udostępnij Listopad 28, 2010 Nie wiem jak to wygląda dokładnie w Inventorze, ale są internetowe bazy, gdzie ludzie wysyłają swoje projekty np.: http://www.3dcontentcentral.com/ Można tam znaleźć część potrzebnych elementów. Cytuj Link do komentarza Share on other sites More sharing options...
Chester11-86 Listopad 28, 2010 Udostępnij Listopad 28, 2010 Podejrzewam, że w Inventorze będzie podobnie jak w Solid Worksie czyli taki program nie zawiera żadnych baz elementów. Po prostu aby zrobić projekt ramienia musisz narysować każdą śrubkę osobno, serwo czy nawet przewody. Działa to na zasadzie że rysujesz każdy element osobno a później robi się złożenie rysunków i wychodzi projekt finalny 🙂 Chyba że trafisz tak jak powiedział Treker, ktoś już kiedyś to narysował co Cie interesuję i możesz to wykorzystać co ułatwi Ci projekt i skróci czas 🙂 Pozdrawiam! Cytuj Link do komentarza Share on other sites More sharing options...
marciu11 Listopad 28, 2010 Udostępnij Listopad 28, 2010 Rozumiem. Dzięki za linka i wyjaśnienia. Pozdrawiam... Cytuj Link do komentarza Share on other sites More sharing options...
nes86 Listopad 28, 2010 Udostępnij Listopad 28, 2010 Podejrzewam, że w Inventorze będzie podobnie jak w Solid Worksie czyli taki program nie zawiera żadnych baz elementów. Po prostu aby zrobić projekt ramienia musisz narysować każdą śrubkę osobno, serwo czy nawet przewody. Działa to na zasadzie że rysujesz każdy element osobno a później robi się złożenie rysunków i wychodzi projekt finalny 🙂 Chyba że trafisz tak jak powiedział Treker, ktoś już kiedyś to narysował co Cie interesuję i możesz to wykorzystać co ułatwi Ci projekt i skróci czas 🙂 Pozdrawiam! Po co się wypowiadasz jak nie znasz programu? Inventor posiada GIGANTYCZNĄ bazę gotowych elementów. Wszystkie śrubki, nakrętki, podkładki, pierścienie zabezpieczające, łożyska, łączniki i wiele innych. Rysunków silników tam nie znajdziesz. Gotowe rysunki silników, kół zębatych, przekładni itd. ma na swojej stronie Wobit (np. www. silniki.com). No i ogromna ilość elementów jest w bazie z linku który podał Treker, sam z niej korzystam. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
kling Styczeń 3, 2011 Udostępnij Styczeń 3, 2011 Orientuje się ktoś może, czy da się w jakiś sposób połączyć animację z INVENTORA z obliczeniami z Matlaba? Z tego co wiem, o takie coś można pokusić się z Catia. I druga sprawa, dysponuje ktoś zwymiarowanymi rysunkami popularnych serw? Czy jednak aby takie serwo narysować muszę jedno kupić i sobie zwymiarowac? Cytuj Link do komentarza Share on other sites More sharing options...
nes86 Styczeń 3, 2011 Udostępnij Styczeń 3, 2011 na stronie 3dcontentcentral.com jest dużo serw. Wystarczy poszukać. Przykłady: http://www.3dcontentcentral.com/Search.aspx?arg=Servo%20futaba http://www.3dcontentcentral.com/Search.aspx?arg=Servo%20hitec&page=1 Cytuj Link do komentarza Share on other sites More sharing options...
kling Styczeń 3, 2011 Udostępnij Styczeń 3, 2011 Dzięki nes, ale chodziło mi też o to, aby poćwiczyć trochę rysownie bardziej złożonych elementów i może przystosować je do współpracy z matlabem (o ile to możliwe) Cytuj Link do komentarza Share on other sites More sharing options...
zbyszek Luty 17, 2011 Udostępnij Luty 17, 2011 nie wiem czy jest możliwe sterowanie Inventora z Matlabem, ale istnieje możliwość taka: Modelujesz cały element/złożenie w Inventorze -> Eksportujesz go do programu MSC Visual Nastran -> sterujesz za pomocą Simulinka/Matlaba Cytuj Link do komentarza Share on other sites More sharing options...
Mihau Luty 23, 2011 Udostępnij Luty 23, 2011 Można gdzieś zmienić rozmiar siatki? Tzn jak mam autodopasowanie co 1mm, to żeby było np. co 0.25mm. Program bardzo, bardzo fajny, ale czasem ciężko się w tym kombajnie połapać 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Mihau Luty 27, 2011 Udostępnij Luty 27, 2011 Mam kolejne pytanie, może ktoś przy okazji odpowie na pierwsze 😋 Otóż czy w trybie złożeniowym (?) da się ustawić tak, aby kolizje były niemożliwe? Bo jak mam teraz, to elementy mogą przez siebie swobodnie przenikać, co "nieco" utrudnia dobre umiejscowienie wszystkiego :? Cytuj Link do komentarza Share on other sites More sharing options...
BlackJack Marzec 4, 2011 Udostępnij Marzec 4, 2011 A nie przydało by się tak we wstępie napisać jak pobrać wersje trial, dla zielonych takich jak ja. Bo mi np pod koniec wyskoczyło że wyślą mi płytkę DVD z wersją trial ?? tak jakby download nie istniał? Cytuj Link do komentarza Share on other sites More sharing options...
Hudyvolt Marzec 4, 2011 Udostępnij Marzec 4, 2011 o ile wiem to właśnie w takiej postaci dostajesz trial Inventora. Skoro go dostaniesz to poza tym kursem tutaj polecam kanał użytkownika https://www.youtube.com/user/robcohee Jest tam playlista "Autodesk Inventor Fundamentals" właśnie z filmikami o tym jak najlepiej wykorzystać te 30 dni trial'a. Angielski chyba problemem nie będzie, a i tak jest dużo prezentacji samego programu. Cytuj Link do komentarza Share on other sites More sharing options...

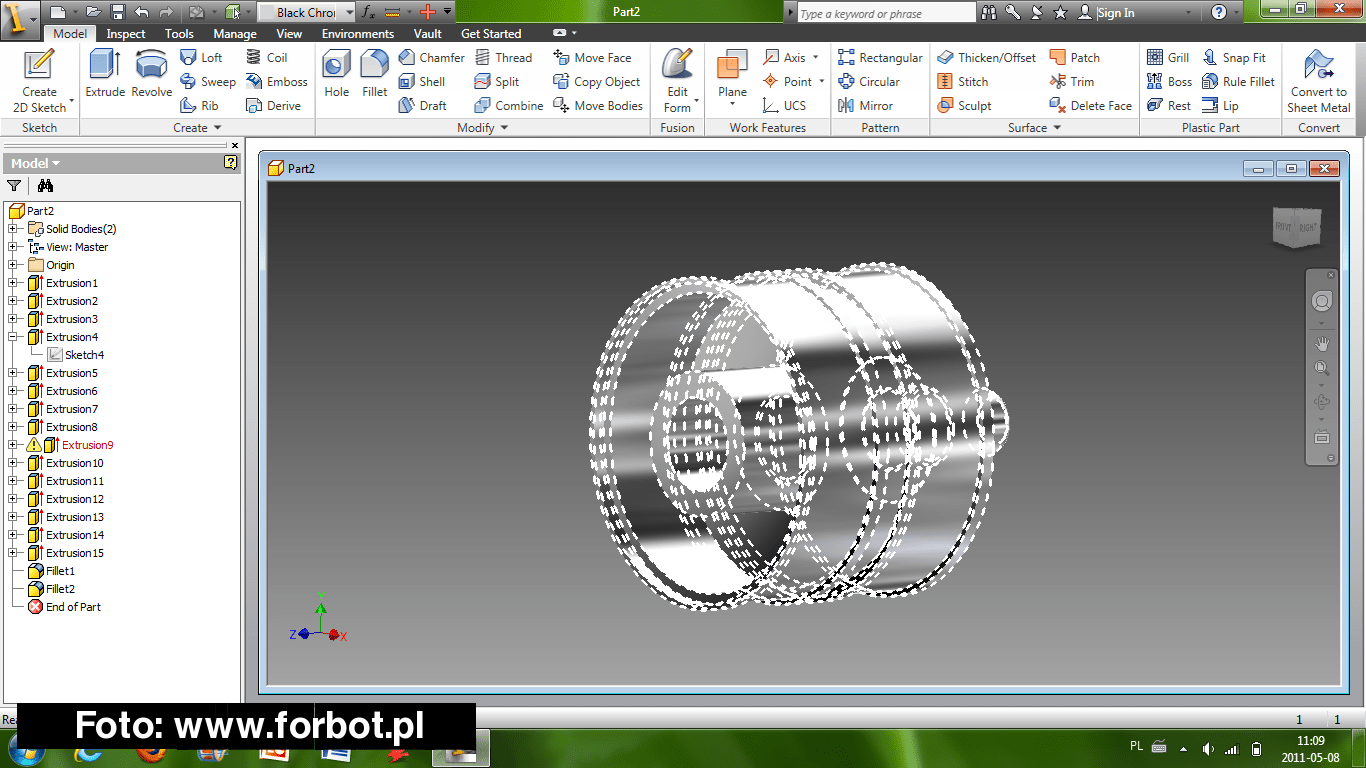

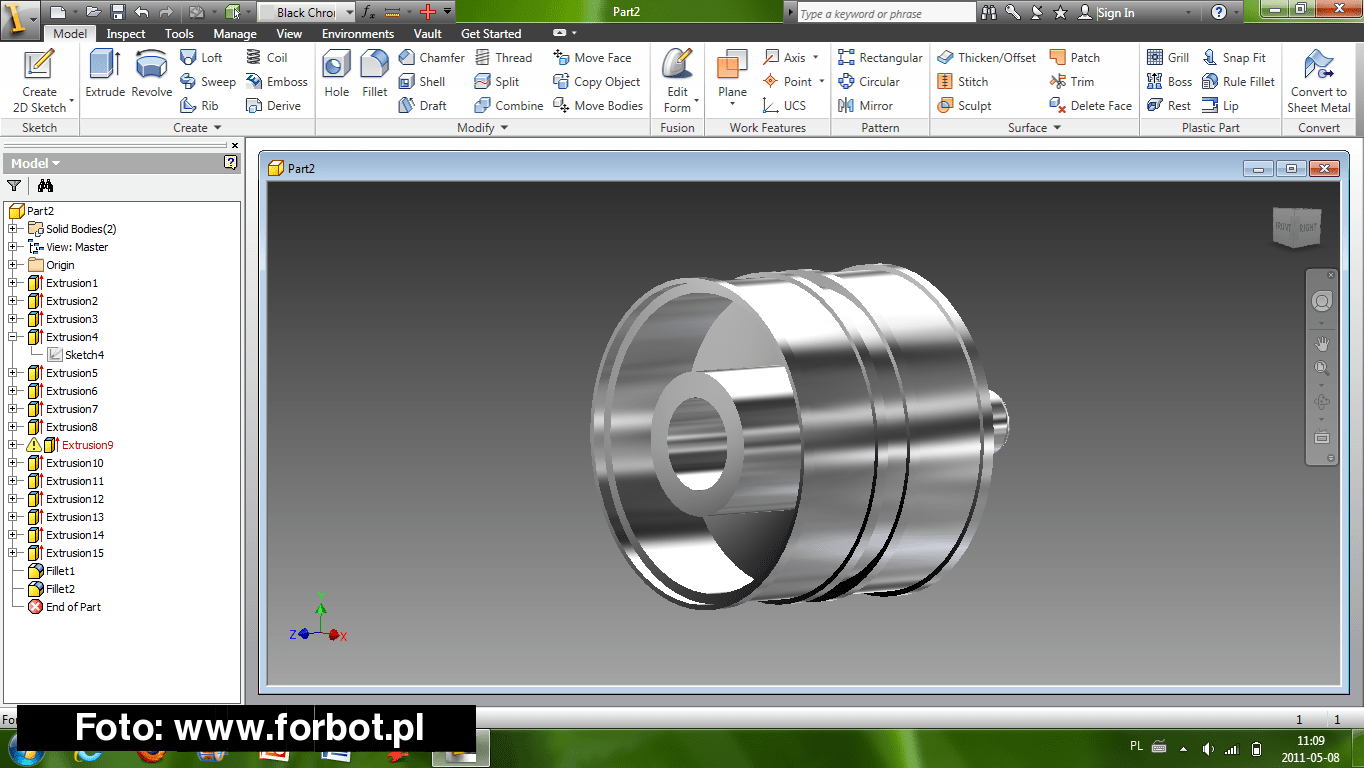

Carpe Diem Maj 8, 2011 Udostępnij Maj 8, 2011 Ostatni post był dość niedawno, więc napiszę tutaj. Czy da się, jeżeli tak, to jak zmienić kolor jednej części danego elementu?(projekt (.ipt)) Chodzi mi tu o środkowy wałek: I mam jeszcze jeden problem: przez przypadek coś kliknąłem i gdy najeżdżam myszką(nie klikam) na element to pokazuje mi się coś takiego(poniżej) i nie mogę edytować danej części tego elementu: Cytuj Link do komentarza Share on other sites More sharing options...
Mihau Maj 8, 2011 Udostępnij Maj 8, 2011 Jeden element może być tylko z jednego materiału. Dla większej ilości materiałów, musisz zrobić złożenie. BTW, udało Ci się toto zarejestrować? Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Maj 8, 2011 Udostępnij Maj 8, 2011 Ale Carpe Diem chce zmienić kolor a nie materiał. Przypuszczam że jest taka mozliwość, np. w Solid Edge nazywa sie to "Part Printer" i pozwala na nakładanie tekstur i kolorów np. na same płaszczyzny. Cytuj Link do komentarza Share on other sites More sharing options...
