Sprawdzenie płytki

[Treker (Damian Szymański)]

Dawid 95, a na kiedy chcesz to mieć gotowe, które zawody 🙂? Tak z ciekawości pytam.

Jak Ci się spieszy to zostaw jak masz 🙂

[Dawid 95]

Niby czasu jeszcze trochę jest, ale szkoła itp. Na zawody w Warszawie.

[Dawid 95]

Masa będzie rozlana.

[Sabre]

Dawid 95, szczerze to nie wiem czy to dobry pomysł umieszczać rezonator i mikrokontroler tak blisko silniczka turbinki, który jest sterowany dość wysoką częstotliwością (zakładam, że użyjesz tego samego zestawu co Treker i kilka innych osób) i pobiera wcale nie mały prąd. Nie mówię, że będą jakieś zakłócenia, ale prawdę mówiąc to zdziwiłbym się gdyby ich nie było.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Dawid 95]

Jeszcze dziś postaram się to poprawić .

[piotreks-89]

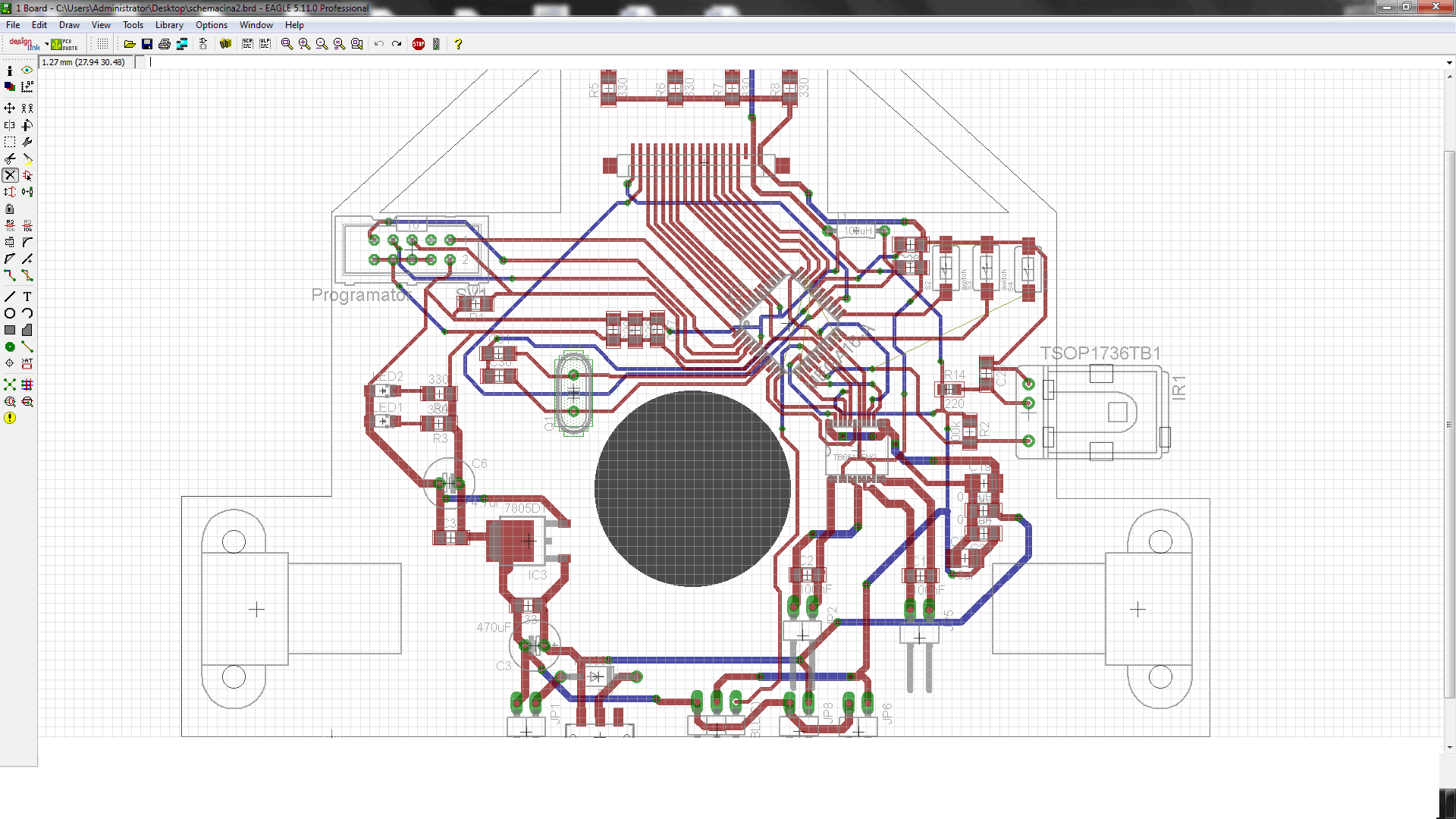

Dawid 95 tak na marginesie to Eagle ma funkcję Export. Nie trzeba robić screenshotów 😉

[Dawid 95]

Wiem ,ale ja celowo tak zrobiłem .

[Harnas]

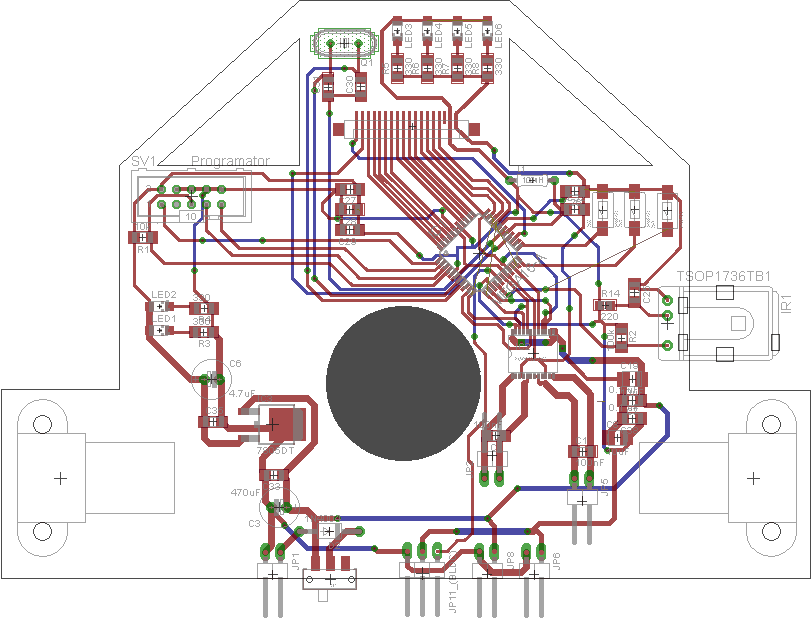

Na lewo od S2 można puścić tak ścieżki że będziesz miał o 3 lub nawet 5 przelotek mniej.

Tak samo można odwrócić stabilizator IC3 - 2 przelotki mniej.

A przelotki przy złączu kanda to już wogule nie są potrzebne.

[Dawid 95]

No fakt, sporo tego jest , sam się trochę zdziwiłem ,że wcześniej tego nie zauważyłem . Oczywiście jutro wszystko idzie do poprawki.

Tak się zastanawiałem czy nie lepiej zastosować gotowego modułu mostka TB6612. Co o tym myślicie ? Z lutowaniem nie byłoby problemu i można raz dwa wymienić gdyby się spalił. Bo takiego prosto z płytki wylutować to psory problem byłby.

[ Dodano: 17-01-2012, 19:12 ]

[Mihau]

Ścieżki od rezonatora nadal przechodzą obok turbiny, a teraz są jeszcze dłuższe

[Dawid 95]

Hmmm, ciężko będzie zrobić krótkie te ścieżki . A na drugą stronę ścieżek nie puszcze bo tam jest za dużo ścieżek.

[Marcinas]

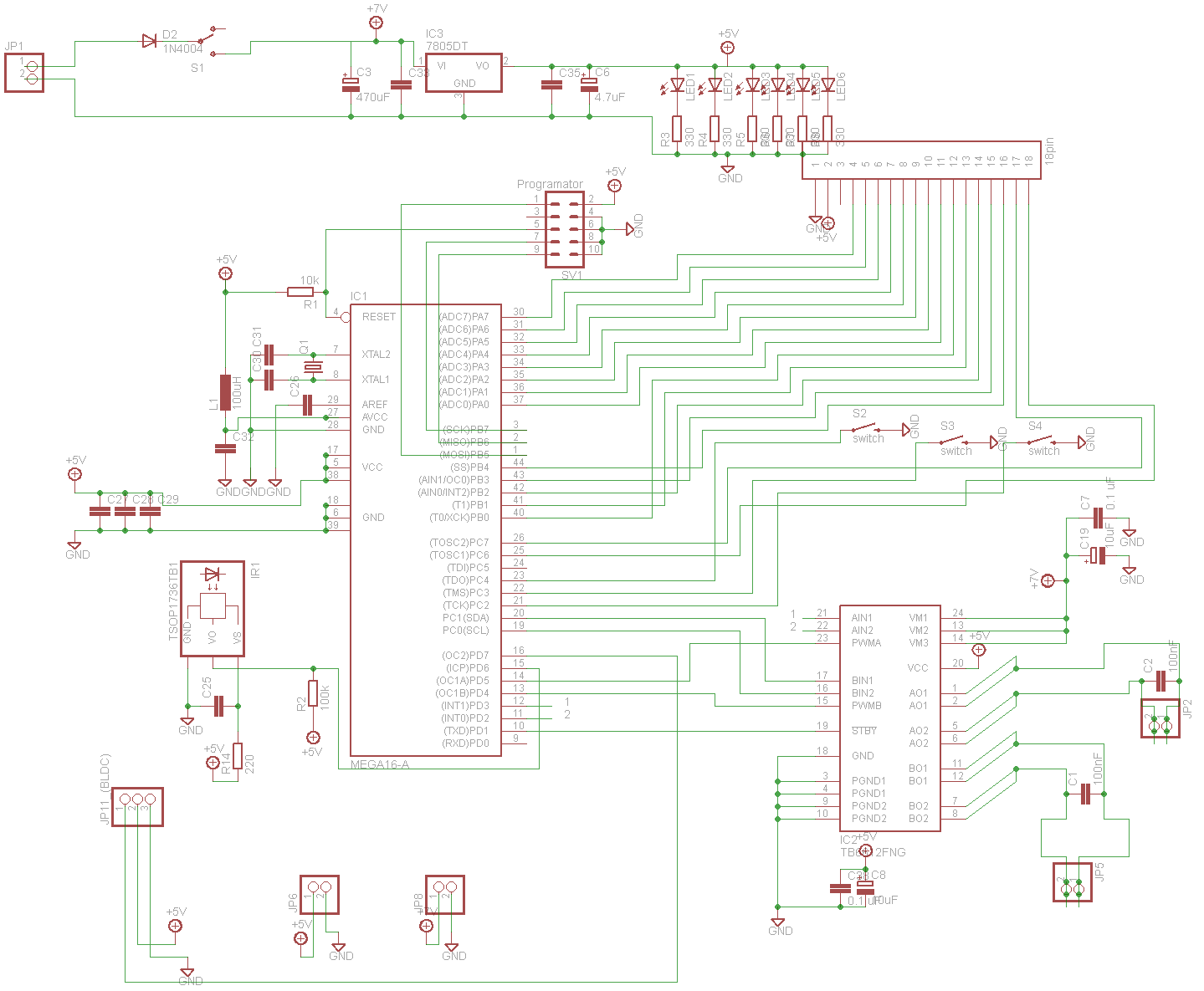

Ambitny projekt czyli według którego schematu ostatecznie tworzysz pbc ?

Śliniki polou z jaka przekładnią stosujesz ?

powodzenia 🙂

[Treker (Damian Szymański)]

Kwarc za daleko, ja się dalej upieram, że całość jest wielka.

Dlaczego masz odwrotnie wsadzone gniazdo do taśmy od czujników?

[Dawid 95]

Kwarc się poprawi jakoś . Płytka nie jest duża wg mnie 🙂. Mi nie zależy na tym żeby rozwijał prędkości , które pozwolą mi wygrać ,ale żeby się czegoś nauczyć. Będzie trzeci robot w planach to się będzie myśleć już nad wszystkim. Co do złącza to jakoś tak wyszło w trakcie rysowania schematu , oczywiście do poprawy.

[Xweldog]

Warto poprawić ścieżki przy SV1. Z pin5 puścić prosto na dół, przedłużyć z kolidującą do pin1 i skorygować R1. Masę do pin4, 6, 8, 10 poprowadzić bliżej środka płytki. Pozbędziesz się dwu ryzykownych przepychanek między pinami gniazda.
