Witam! Chciałbym opisać robota Trifle, którego stworzyliśmy z kolegą Jarkiem. Jako, że jest to mój pierwszy post i nasz pierwszy robot liczę na wyrozumiałość. Projekt i konstrukcja powstawały od września do połowy listopada. Trifle miał swój „debiut” na zawodach w Sosnowcu.

Mechanika

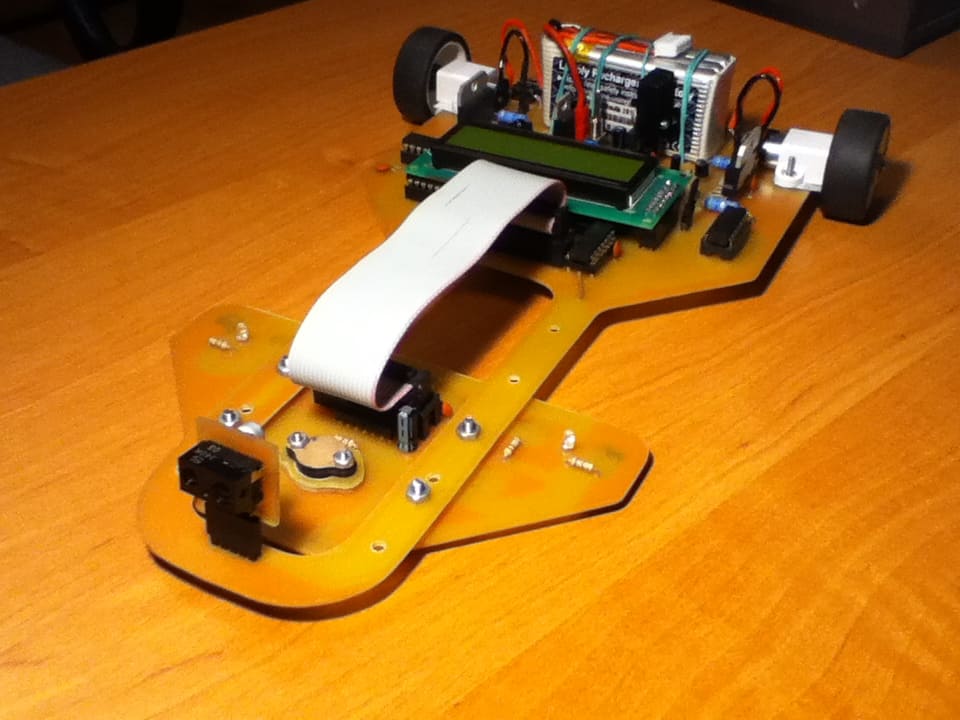

Konstrukcja robota opiera się na dwóch płytkach PCB wykonanych metodą termotransferu i wyciętych własnoręcznie. Napęd stanowią dwa silniki Pololu HP 30:1 oraz koła z modelu-zabawki o średnicy 34mm. Z przodu zamocowany jest Ball Caster 3/8’’. Całość wraz z baterią i wyświetlaczem waży około 330g.

Elektronika

Projekt płytki PCB powstał w programie KiCad. Płytki są jednostronne ze względu na użycie stosunkowo dużych elementów przewlekanych, przez co nie jest konieczne użycie połączeń po obu stronach płytki.Mikrokontroler sterujący robotem to Atmega32A firmy Atmel. Pracuje on z częstotliwością 18,432 MHz, co zapewnia odpowiedni podział częstotliwości ze względu na wykorzystanie interfejsu USART. Interfejs ten wykorzystywany jest do szybkiej zmiany parametrów robota z wykorzystaniem USB w PC, bez konieczności wgrywania programu od nowa. Mostki użyte do sterowania silnikami to L298N. Połączenie kanałów miało na celu zwiększyć wydajność prądową, lecz prąd okazał się za duży, co powodowało szybkie przepalanie się szczotek i konieczność wymiany silników. Błąd udało się naprawić wykorzystując ograniczenie prądowe zbudowane na nieużywanych komparatorach. Czujniki linii to 11 układów KTIR0711S wraz z czterema komparatorami LM339. Sygnał z fototranzystora KTIR0711S jest podciągnięty do +5V a następnie podany na wejście nieodwracające układu LM339. Tam jest porównywane ze napięciem wygenerowanym przez procesor (PWM i układ RC) a sygnał wyjściowy z komparatora trafia bezpośrednio do procesora na wejścia logiczne. Zmienne napięcie odniesienia generowane przez procesor umożliwia w łatwy sposób dopasowanie się czujników do aktualnego oświetlenia jak i jasności trasy. Nasz robot wyposażony jest w wyświetlacz LCD 2x16 dla lepszego zobrazowania pracy procesora, nie jest on konieczny w trakcie samego przejazdu trasy. Procesor ma również możliwość odczytywania komend sygnału RC5 z wykorzystaniem układu TSOP2236, które mogą włączyć bądź wyłączyć tryb jazdy. Na płytce jest również miejsce na czujnik odległości Sharp GP2Y0D340K, ale jak dotąd nie był on wykorzystywany.

Program

Algorytm sterujący robotem jest napisany w języku C i opiera się głównie na regulatorze PID, z czego część całkująca ma bardzo niewielkie znaczenie i jest używana tylko wtedy, gdy jest to konieczne. W robocie jest również zaimplementowany algorytm wykrywania kątów prostych, co poprawia prędkość na trasie z takimi kątami. Ponadto w programie jest algorytm kalibracji czujników KTIR0711S do aktualnych warunków na trasie oraz możliwość sterowania włącz/wyłącz za pośrednictwem pilota do TV.

Zasilanie

Całość zasilana jest z pakietu Li-pol 3S 11.1V 1000mAh

Podsumowanie

Podsumowując, naszą pierwszą konstrukcję uznajemy za w miarę udaną. Staraliśmy się wzorować na najlepszych konstrukcjach przedstawianych na forum. Dzięki niej przetestowaliśmy i zweryfikowaliśmy różne rozwiązania i zdobyliśmy doświadczenie niezbędne do budowy nowych lepszych konstrukcji, co bylo głównym celem budowy robota.

Osiągnięcia

➡️ 4. miejsce - ASTOR Robot Challenge - Line Follower

➡️ 8. miejsce – Robotic Arena 2011 – Line Follower

Zdjęcia

Filmy

[Tolo]

Widzę nie próżnujesz w sylwestra 😅

[kingofspace]

Słabo sobie radzi na kątach prostych

[press2313]

Witam

Gratuluję robota.

Jak na pierwszą konstrukcję całkiem niezły.

Co do ostrzejszych zakrętów, myślę że to z powodu słabej przyczepności kół.

Pozdrawiam

[Polecacz 101]
