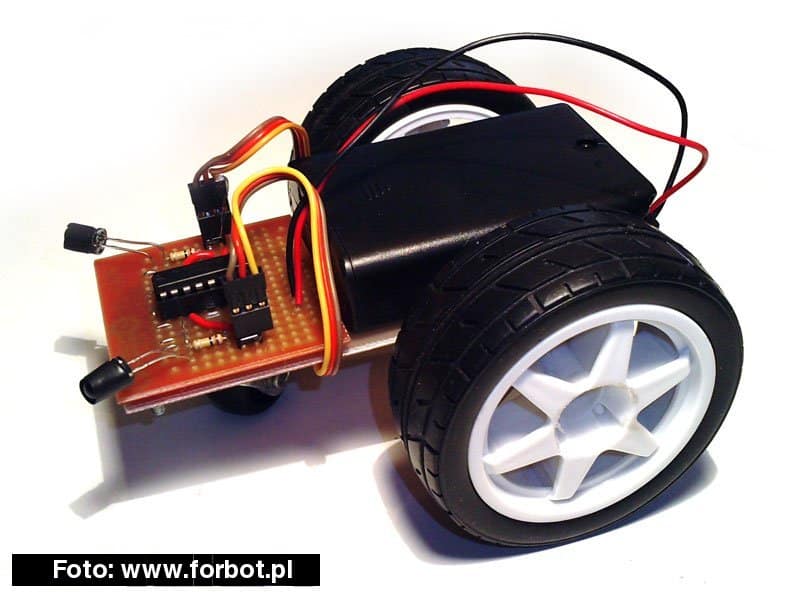

Popularny post Nawyk Napisano Lipiec 27, 2008 Popularny post Udostępnij Napisano Lipiec 27, 2008 Ze względu na spore problemy początkujących związane z budową tzw. "Waldemara Światłoluba", postanowiłem zaktualizować informacje ze starego artykułu (znajdującego się pod tym samym adresem), poprawić błędy w nim zawarte, wzbogacić treść o większą liczbą zdjęć i schematów oraz zamieścić FAQ obejmujące najczęściej pojawiające się pytania. Do wszystkich czytających mam dużą prośbę - zanim napiszecie post z opisem problemu, jeszcze raz starannie przeanalizujcie ten tekst. Na 90%, odpowiedź na dany problem została już udzielona w samym artykule lub na forum, dlatego pamiętaj, aby używać wyszukiwarkę. Przypominam również, że nie jest to kurs podstaw elektroniki! Przed rozpoczęciem jakichkolwiek prac, proszę o dokładne zapoznanie się z tym wcześniej przygotowanym poradnikiem, który wyjaśnia wiele kwestii niezrozumiałych dla początkujących oraz o zastosowanie się do zawartych tam wskazówek. W przypadku pytań, proszę także skierować swoją uwagę na FAQ dla zielonych! Życzę miłej lektury,Damian Nowak (Nawyk) UWAGA, to tylko wstęp! Dalsza część artykułu dostępna jest na blogu.Przeczytaj całość »Poniżej znajdują się komentarze powiązane z tym wpisem. PCBs.pdf 82 Cytuj Link do komentarza Share on other sites More sharing options...
Treker Grudzień 11, 2010 Udostępnij Grudzień 11, 2010 Przykładowe konstrukcje zrealizowane na bazie tego projektu: światłolub Krab, światłolub Albercik, światłolub Pegazus, światłolub Waldek, światłolub 1, światłolub 2, światłolub 3. Mam nadzieję, że nowy temat pozwoli na uniknięciu kolejnych 70 stron pytań. Z góry uprzedzam, że wszelkie posty z pytaniami, na które odpowiedź znajduje się w tym temacie lub w tych podlinkowanych zostaną usunięte, a użytkownik otrzyma ostrzeżenie. Zachęcamy do budowy własnych robotów i publikowania ich na Forbocie. Podobne tematy opisujące budowę innych robotów krok po kroku: programowany LineFollower, Robot wielozadaniowy - Diodik, Elebot - rozbudowany robot dla początkujących, minisumo bez mikrokontrolera. Liczba usuniętych pytań (i odpowiedzi) w pierwszej wersji artykułu: 1201szt. Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Styczeń 30, 2011 Autor tematu Udostępnij Styczeń 30, 2011 A można by prosić o jakiś filmik ilustrujący tworzenie robota No bez przesady! Tam nie ma ŻADNEJ filozofii, jeśli coś jest niejasne, to odsyłam do źródeł podstawowej wiedzy elektronicznej. Chcesz filmik jak lutuję każdy element? Obfotografowałem każdy 'etap', dorobiłem rysunki żeby było przejrzyściej. Nie wiesz jak przerobić serwo modelarskie? Napociłem się kiedyś nad obszernym poradnikiem z dużą ilością zdjęć. Co tam jeszcze... Z wierceniem masz problemy? Poproś tatę (albo mamę, różnie to w rodzinach bywa ), niech Cię nauczy obsługiwania się elektronarzędziami tak, żebyś nie zrobił sobie krzywdy. Powiedz mi, który element opisu jest dla Ciebie niejasny, to postaram się go nieco rozbudować. To napiszę do niego program Masz świadomość tego, że musisz w tym celu stworzyć nowy układ z nowym scalakiem? L293 nie zaprogramujesz, potrzebujesz mikrokontrolera. Z resztą to nie miejsce na gdybanie, zbuduj najpierw działającego Waldka - zdobędziesz trochę doświadczenia. 1 Cytuj Link do komentarza Share on other sites More sharing options...
konrad1115 Luty 1, 2011 Udostępnij Luty 1, 2011 witam mam taki problem z waldkiem swiatlolubem układ wykonałem na płytce pdu 21 tak jak to opisano w artykule fototranzystory to L-53P3C rezystoty 100k ohm 0.25w wszystko jest polutowane tak jak na schemacie w artykule niema zadnych spięc za to przy bateri 4.5v kable się grzeją co jest nie tak __________ Komentarz dodany przez: Treker Słyszał kolega o znakach diakrytycznych i interpunkcji? Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Nawyk Luty 1, 2011 Autor tematu Udostępnij Luty 1, 2011 jak111, czytałeś artykuł, czy nie? Masz dział poświęcony zasadzie działania. Czego nie rozumiesz? konrad1115, jaki prąd pobierają silniki? Jakiej średnicy przewodów używasz (oczywiście BEZ izolacji)? Koła się kręcą? Jaki prąd jest pobierany przez cały pracujący układ? Nie mam kryształowej kuli ani nie pijam herbaty z fusami Musisz lepiej opisać swój problem. Cytuj Link do komentarza Share on other sites More sharing options...
jak111 Luty 8, 2011 Udostępnij Luty 8, 2011 NawykCzytałem i to kilka razy. Może źle się wyraziłem. Chodzi mi o szczegóły, dla Ciebie absolutnie oczywiste, a dla mnie jako dla kompletnego lajka niezrozumiałe. Głównie chodzi o: - wpływ rezystorów na czułość - Za co dokładnie odpowiada L293DNE Z góry dzięki Aha i jeszcze jedno! Czy dobrze kombinuje, że mątując fototranzystory w konfiguracji wycelowanej w rzecz potocznie zwaną podłogą + źródło światła, można go przerobić na line followera podążającego za białą linią na czarnym tle? Oczywiście wiem, że fototranzystory musiałyby być oklejone z boków, żeby nie były naświetlane przez światło nie odbite. Jakie rezystory wtedy zastosować? Jeszcze raz z góry dzięki Cytuj Link do komentarza Share on other sites More sharing options...
ridzi Luty 8, 2011 Udostępnij Luty 8, 2011 jak111 to poczytaj trochę o elektronice, L293DNE odpowiada za sterowanie silnikami jest to mostek H tez o nim radze ci poczytać wszystkiego się nie da wyjaśnić jak nie masz żadnych podstaw. (przynajmniej nie w tym temacie) Cytuj Link do komentarza Share on other sites More sharing options...
Armir Luty 8, 2011 Udostępnij Luty 8, 2011 L293d to mostek h. Odpowiada za sterowanie robotem. Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Luty 8, 2011 Autor tematu Udostępnij Luty 8, 2011 jak111, masz nawet w artykule link do tematu opisującego czym jest i jak działa mostek H. Rezystory tworzą dzielnik napięcia, również jest link do opisu (tym razem na wiki). A teraz przeczytaj to, co jest w czerwonej ramce na początku arta. Jeśli masz problem to pisz, ale najpierw zastosuj się do wskazówek podanych w treści. Jeśli chodzi o linefollowera, to potrzebujesz dodatkowo diody IR, a najlepiej jeśli kupisz element zwany "transoptor odbiciowy/refleksyjny". Ma gotowe sprzężenie optyczne, nie trzeba się bawić w ustawianie diody i fototranzystora względem siebie. Przykładowy transoptor to CNY70. Masz taki np. tutaj: https://www.forbot.pl/forum/topics60/line-follower-line-follower-beam-vt2405.htm Fototranzystor z transoptora podłączasz zgodnie ze schematem, dodatkowo musisz doprowadzić zasilanie do diody IR poprzez rezystor np. 300Ohm. Jak rozpoznać która nóżka od czego, znajdziesz w nocie. Cytuj Link do komentarza Share on other sites More sharing options...
Monter Marzec 7, 2011 Udostępnij Marzec 7, 2011 Jeżeli odświerzam temat, to z góry przepraszam. Mam pytanie związane z kupnem Podzespołów elektronicznych, orientuje sie ktoś gdzie mógłbym dostać wszystkie te podzespoły w jednej paczce (chodzi mi o sklep internetowy), ponieważ, moim zdaniem nie warto za każdą część dawac +10zł za przesyłke. Jeżeli może ktoś polecić jakiś sklep to byłbym wdzięczny. Cytuj Link do komentarza Share on other sites More sharing options...
Grabki Marzec 7, 2011 Udostępnij Marzec 7, 2011 Jak w internecie to raczej http://sklep.avt.pl/ bo LISPOL nie ma fototranzystorów. Cytuj Link do komentarza Share on other sites More sharing options...
Monter Marzec 7, 2011 Udostępnij Marzec 7, 2011 Jak w internecie to raczej http://sklep.avt.pl/ bo LISPOL nie ma fototranzystorów. "W trosce o klienta i przyśpieszenie czasu wysyłek proces przyjmowania i realizowania zamówień został całkowicie zautomatyzowany i każde dodatkowe zamówienie będzie traktowane jak nowa wysyłka z kosztami transportu! Proszę dokładnie przemyśleć zamówienie przed jego zamknięciem i wysłaniem do realizacji!" Cytuj Link do komentarza Share on other sites More sharing options...
pawcio0928 Marzec 7, 2011 Udostępnij Marzec 7, 2011 Wielki wybór mają w TME . Cytuj Link do komentarza Share on other sites More sharing options...
Bobby Marzec 7, 2011 Udostępnij Marzec 7, 2011 Jak w internecie to raczej http://sklep.avt.pl/ bo LISPOL nie ma fototranzystorów. "W trosce o klienta i przyśpieszenie czasu wysyłek proces przyjmowania i realizowania zamówień został całkowicie zautomatyzowany i każde dodatkowe zamówienie będzie traktowane jak nowa wysyłka z kosztami transportu! Proszę dokładnie przemyśleć zamówienie przed jego zamknięciem i wysłaniem do realizacji!" Hmm, nie widzę problemu - nie każdy element będzie osobno wysyłany, tylko jak już zamkniesz zamówienie, to nie ma opcji na poprawienie go. Cytuj Link do komentarza Share on other sites More sharing options...
Monter Marzec 7, 2011 Udostępnij Marzec 7, 2011 Hmm, nie widzę problemu - nie każdy element będzie osobno wysyłany, tylko jak już zamkniesz zamówienie, to nie ma opcji na poprawienie go. Czyli, jeżeli dodam wszystko do koszyka i zamówie wszystko naraz, to przysyłka będzie liczona x1? Czy muszę do nich pisać ? Cytuj Link do komentarza Share on other sites More sharing options...
