Niestety nie wiem 🙁 Sam posiadam tylko tego HTC z androidem 2.3 i nie zagłębiałem się w temat, no i zresztą nie miałem takiej potrzeby, ani możliwości. Jak dojdziesz o co chodzi i jak rozwiązać problem z przyjemnością uzupełnię kurs, dodając oczywiści Twój nick, bo jeśli na androidzie 4 nie działa, to jest to spory problem.

[piolek3]

Czy można w tym programie odbierać dane które zostaną wysłane przez uP ?

[wowek]

A co jeśli ktoś nie posiada tego małego bloczku ? Przeszukałem dokładnie wszystko po kilka razy i nie ma 🙁

[nanab]

Czy ktoś wie skąd można wziąć taką przejściówkę z pionową kreską jak na obrazku?

Bez niej nie da się połączyć z btm.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[robertt]

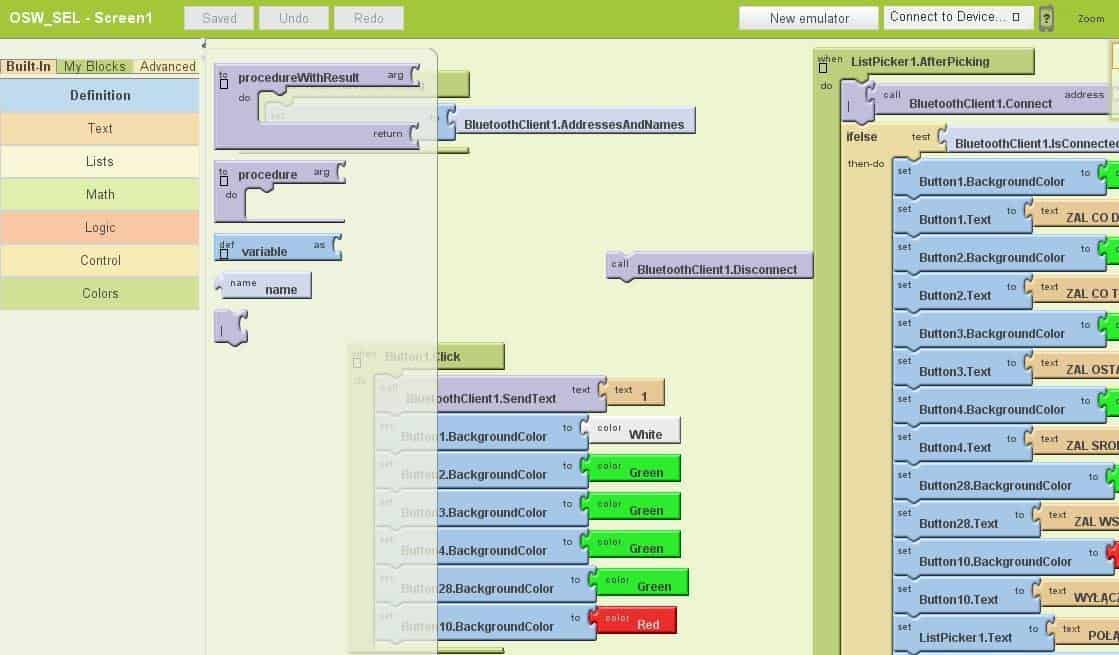

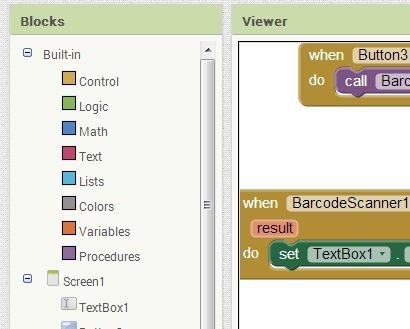

Built-in przejdż do Definition i tam znajdziesz "kreseczkę" którą szukasz.

Pozdrowionka.

[nanab]

Niestety nie mam takiej kategorii jak definition

[robertt]

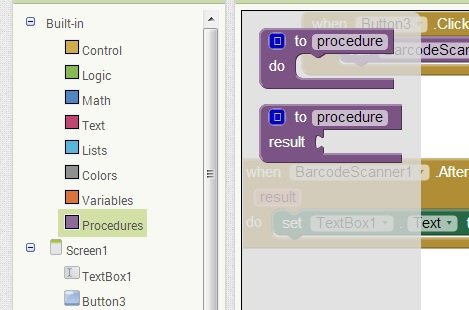

Procedures

[nanab]

[slawko_k]

Sam tego szukałem.

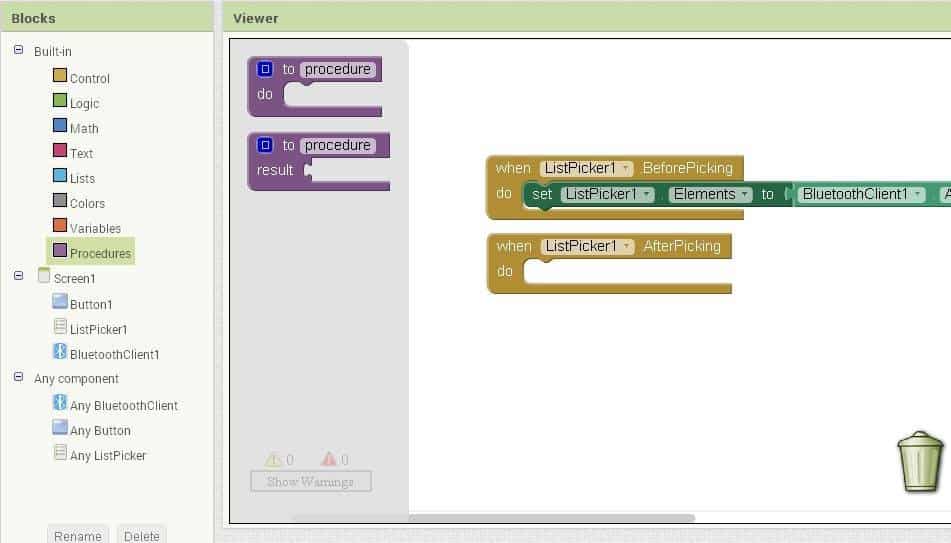

To powinno zadziałać. Znajdziesz w Control

[nanab]

Dzięki, udało mi się połączyć telefon z btm 🙂

[antyllus]

Witam. Przede wszystkim dziękuję za tutorial, bo bez niego było by ciężko ruszyć...

Mam kilka pytań:

- czy można stworzyć aplikację tak, żeby z automatu łączyła się z konkretnym urządzeniem (po nazwie lub po MAC)?

- czy można jakoś zmienić PIN w module? - 1234 jest za bardzo standardowy

- czy mógłbym prosić o pomoc w skonfigurowaniu suwaka?

suwak miałby odpowiadać za jasność diody, w arduino mam zmienną i, która odpowiada za jasność, nie wiem jak się za to zabrać, czy suwak miałby wysyłać liczbę, czy może już wysyłać gotową wartość zmiennej

pozdrawiam

Z góry dzięki

[slawko_k]

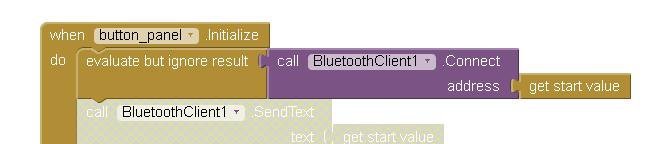

1. Można. W przykładzie łączy się po naciśnięciu guzika. dając to do bloku screen1.initialize zrobi to przy starcie

2. Pin w module to raczej zmienia się podłączając do modułu a nie zdalnie.

3. Jaki masz problem?? wysyłasz przez BT wartość suwaka.

[nanab]

AD.3, wartości z suwaka nie da się przesłać przez bt bezpośrednio, wyskakuje błąd, że wartość nie mieści się w bajcie.

[slawko_k]

Ja robię wiec się da.

Użyj call bluetoothclient1.sendtext

w arduino odbierzesz to bezproblemowo komendą

int wartosc = Serial.parseInt();

[grudi91]

Witam. Jestem początkujący w programowaniu mikroprocesorów. Chciałbym korzystając z tego kursu, na początek móc zapalać diody przez bluetooth. Wykonałem program na telefon, taki jak w przykładzie dla start/stop w robocie, z tą różnicą, że dla przycisku button 1 - włącz diodę wysyłam numer 1, zaś dla button 2 - wyłącz diodę wysyłam 0. Nie wiem jak napisać program na uC. Próbowałem korzystać z przykładowego programu ze strony: mikrokontrolery.blogspot

Przerobiłem go następujaco:

#include <avr\io.h>
#include <stdio.h>
#include <avr/interrupt.h>
#include <util/delay.h>

//zmienne dot. odbioru danych
volatile unsigned char odb_x;       //odebrana liczba X
volatile unsigned char odb_flaga =0;//flaga informująca main o odebraniu liczby

void usart_inicjuj(void)
{
//definiowanie parametrów transmisji za pomocą makr zawartych w pliku
//nagłówkowym setbaud.h. Jeżeli wybierzesz prędkość, która nie będzie
//możliwa do realizacji otrzymasz ostrzeżenie:
//#warning "Baud rate achieved is higher than allowed"

#define BAUD 19200        //tutaj podaj żądaną prędkość transmisji
#include <util/setbaud.h> //linkowanie tego pliku musi być
                          //po zdefiniowaniu BAUD

//ustaw obliczone przez makro wartości
UBRRH = UBRRH_VALUE;
UBRRL = UBRRL_VALUE;
#if USE_2X
UCSRA |=  (1<<U2X);
#else
UCSRA &= ~(1<<U2X);
#endif


//Ustawiamy pozostałe parametry moduł USART
//U W A G A !!!
//W ATmega8, aby zapisać do rejestru UCSRC należy ustawiać bit URSEL
//zobacz także: http://mikrokontrolery.blogspot.com/2011/04/avr-czyhajace-pulapki.html#avr_pulapka_2
UCSRC = (1<<URSEL) | (1<<UCSZ1) | (1<<UCSZ0);  //bitów danych: 8
												//bity stopu:  1
												//parzystość:  brak
//włącz nadajnik i odbiornik oraz ich przerwania odbiornika
//przerwania nadajnika włączamy w funkcji wyslij_wynik()
UCSRB = (1<<TXEN) | (1<<RXEN) | (1<<RXCIE);
}

ISR(USART_RXC_vect)
{
//przerwanie generowane po odebraniu bajtu
odb_x = UDR;   //zapamiętaj odebraną liczbę
odb_flaga = 1; //ustaw flagę odbioru liczby dla main()
}

int main(void)
{
usart_inicjuj(); //inicjuj moduł USART (RS-232)
sei();           //włącz przerwania globalne

DDRC=0xff;

while(1)
{

	if(odb_x==0x00){PORTC=0x00;}
	if(odb_x==0x01){PORTC=0xff;}

	//czekamy na informację o odebraniu danej nie blokując mikrokontrolera
	if(odb_flaga)
	{

		odb_flaga = 0; //zgaś flagę
	}
}
}

Podsumowując, usunąłem części programu dotyczące nadawania, zmieniłem prędkość BAUD na 19200 i wpisałem w pętli głównej 2 warunki dotyczące diody. Program nie działa, nie mam pojęcia dlaczego. Mógłby ktoś mnie nakierować, jakie błędy popełniłem, bądź też podać linki do jakiś sprawdzonych programów lub opracowań na ten temat? Próbowałem też korzystać z dokumentacji Atmegi 8 (str. 135 i 139 - program bez przerwań gdzie obie opisane funkcje wywoływałem w funkcji głównej programu (tak jak na str. 135 tyle że dodatkowo w pętli dodałem USART_Receive()😉. Mógłby ktoś pomóc? Korzystam z Atmegi8.
