Dioda Schottky’ego - co warto wiedzieć?

Dioda Schottky'ego to kluczowy element w nowoczesnych układach elektronicznych, ceniony za krótki czas przełączania i niski spadek napięcia w kierunku przewodzenia. Zastosowanie tych diod pozwala zmniejszyć straty energii w urządzeniach elektronicznych.

W świecie rosnących wymagań dla urządzeń elektronicznych, takich jak zasilacze i przetwornice, dioda Schottky'ego wyróżnia się efektywnością oraz niezawodnością. Przekonaj się, dlaczego ten element jest tak istotny, eksplorując jego zasadę działania i szerokie zastosowania.

Co to jest dioda Schottky'ego?

Dioda Schottky'ego, znana również jako dioda barierowa Schottky'ego, to półprzewodnikowy element elektroniczny charakteryzujący się specyficzną budową złącza metal–półprzewodnik. W przeciwieństwie do tradycyjnych diod krzemowych, które opierają się na złączu półprzewodnik–półprzewodnik (np. P-N), dioda Schottky'ego wykorzystuje kontakt pomiędzy metalem a półprzewodnikiem typu n.

Ten typ złącza pozwala na osiągnięcie istotnych korzyści, takich jak niski spadek napięcia przewodzenia, często wynoszący zaledwie 0,2-0,3 V, co skutkuje mniejszymi stratami mocy w obwodzie. Swoją nazwę wzięła od nazwiska wynalazcy, który rozbudował teorię działania złącza metal-półprzewodnik, Waltera Schottky.

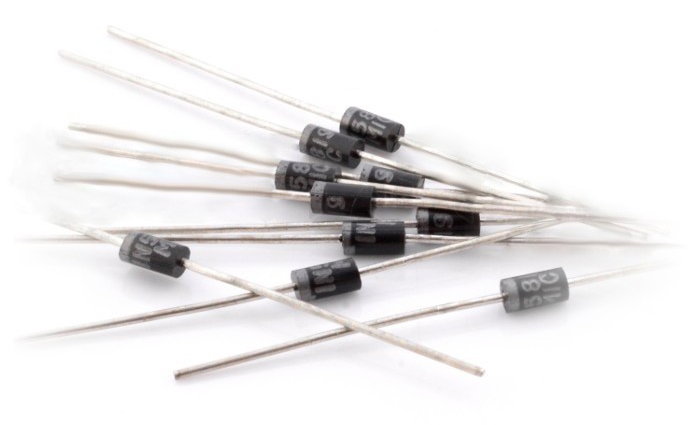

Popularna dioda Schottky’ego 1N5819

Konstrukcja diody Schottky'ego sprawia, że jej reakcja na zmiany napięcia jest znacząco szybsza w porównaniu do konwencjonalnych diod prostowniczych, co czyni ją idealnym rozwiązaniem w układach wymagających szybkiego przełączania. Jest to również komponent, który charakteryzuje się niskimi stratami energii, co jest kluczowe w zastosowaniach o dużych prądach.

Jednakże, diody Schottky'ego mają mniejszą odporność na przebicia (niższe dopuszczalne napięcie wsteczne) niż diody tradycyjne, co należy uwzględnić podczas projektowania układów elektronicznych. Niemniej, ich unikalne właściwości sprawiają, że są często wykorzystywane w urządzeniach cyfrowych, układach zasilających oraz jako prostowniki w aplikacjach o wysokiej częstotliwości.

Jak działa dioda Schottky'ego?

To pytanie nurtuje wielu entuzjastów elektroniki. Kluczowym elementem działania diody Schottky'ego jest jej specyficzne złącze metal–półprzewodnik. Złącze to stanowi barierę Schottky'ego, która warunkuje niską energię aktywacji dla nośników ładunku elektronów. Kiedy dioda Schottky'ego jest spolaryzowana w kierunku przewodzenia, elektrony łatwo przechodzą przez złącze, co skutkuje niskim spadkiem napięcia przewodzenia. Dzieje się tak, ponieważ różnica potencjałów bariery metal-półprzewodnik jest mniejsza niż w przypadku złącza P-N. Dzięki temu dioda Schottky'ego wykazuje wyższą efektywność energetyczną, co jest kluczowe w zasilaczach i przetwornicach.

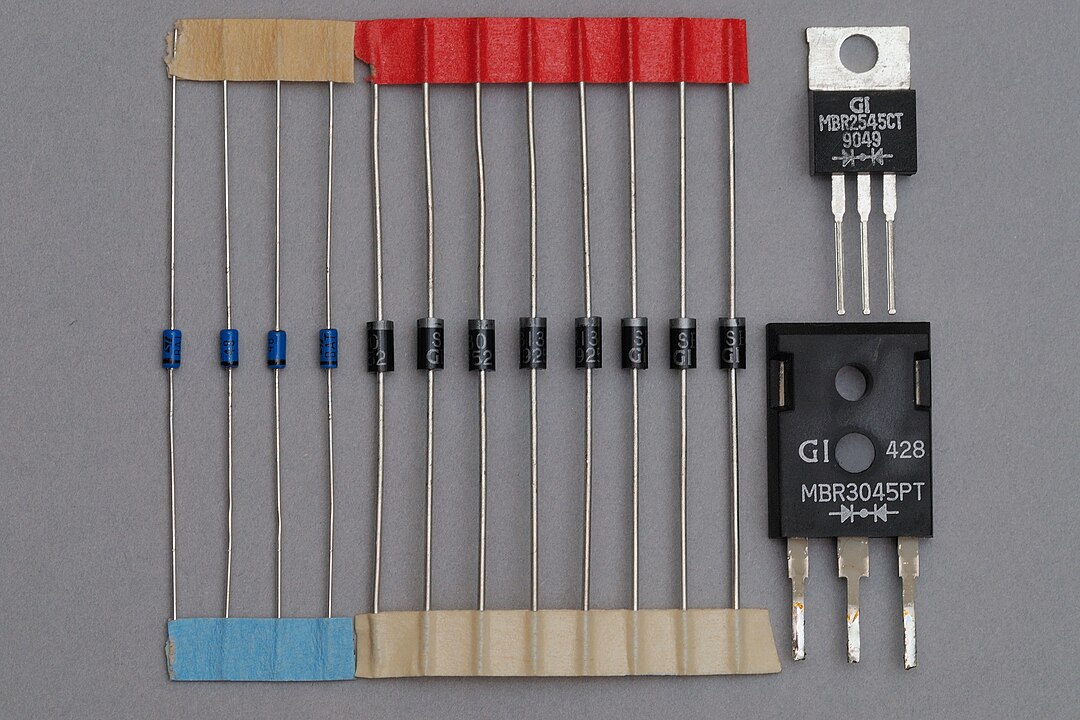

Diody Schottky’ego w różnych obudowach

Dzięki konstrukcji diody Schottky'ego charakteryzuje się ona niezwykle szybkim czasem reakcji na zmiany napięcia, co jest istotne w szybkich układach przełączających. Zastosowanie złącza metal–półprzewodnik umożliwia uzyskanie niskiego spadku napięcia, co pozwala na bezpieczne przełączanie prądów o dużych natężeniach.

Jednak warto pamiętać, że diody Schottky'ego są bardziej podatne na przebicia napięciowe niż ich tradycyjne odpowiedniki - typowe diody Schottky’ego mogą wytrzymać napięcie wsteczne o wartości do 100 V, co ogranicza ich zastosowania. Dla diod krzemowych ze złączem P-N wartość tego napięcia może wynosić nawet 1000 V i więcej. Niezależnie od tego, ze względu na unikalne właściwości, diody te są nieocenionym elementem w układach cyfrowych i aplikacjach wysokiej częstotliwości, gdzie niskie spadki napięcia przewodzenia są kluczowe dla wydajności oraz wysokiej sprawności energetycznej.

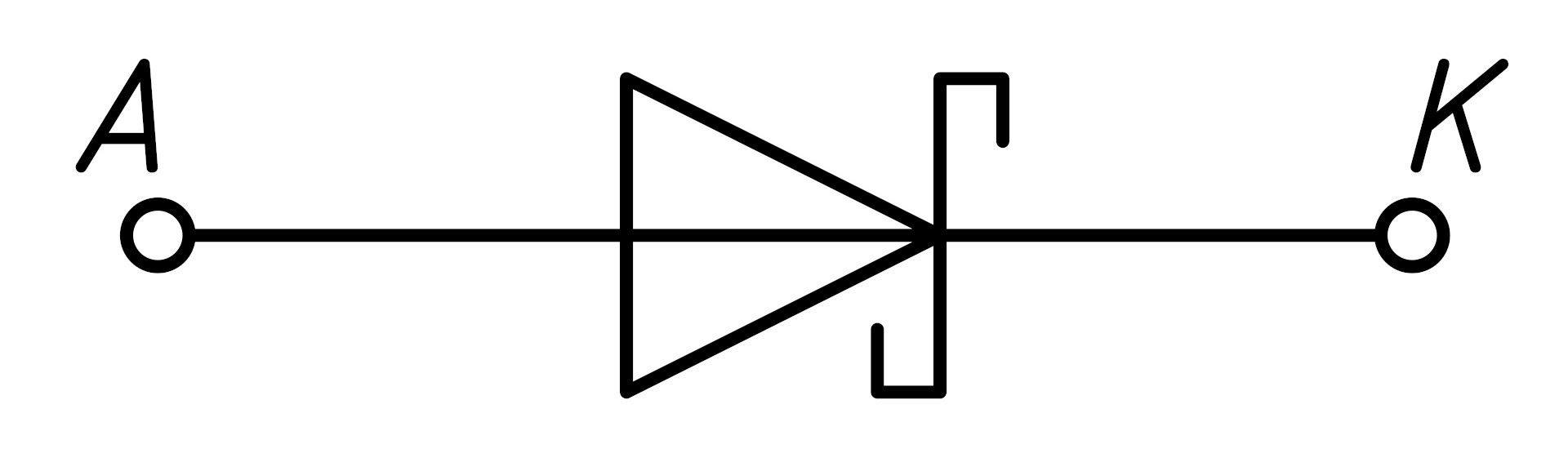

Symbol schematowy diody Schottky’ego uwzględnia jej odmienną budowę od typowej diody krzemowej - są to dodatkowe kreski przy oznaczeniu katody. Jako podzespół elektroniczny, diody te nie odróżniają się od diod krzemowych, rozróżnić można je poprzez sprawdzenie noty katalogowej lub pomiar napięcia przewodzenia.

Symbol diody Schottky’ego

Zastosowanie diody Schottky'ego w elektronice

Zastosowanie diody Schottky'ego w elektronice jest niezwykle szerokie ze względu na jej wyjątkowe właściwości, takie jak niski spadek napięcia przewodzenia i szybka reakcja na zmiany napięcia. Te cechy sprawiają, że dioda Schottky'ego jest preferowanym komponentem w wielu współczesnych urządzeniach elektronicznych. Dzięki swoim właściwościom, diody te znalazły zastosowanie w różnorodnych aplikacjach, w tym w zasilaczach, gdzie ich efektywność energetyczna przekłada się na zmniejszenie strat mocy. W układach o wysokiej częstotliwości, takich jak konwertery DC-DC oraz przetwornice impulsowe, diody Schottky'ego wspierają szybkie przełączanie, co jest kluczowe dla wydajności systemu.

Oto kilka przykładowych zastosowań diody Schottky'ego:

• Prostowniki w układach zasilania, zapewniające niskie straty energii.
• Układy logiczne w cyfrowych urządzeniach elektronicznych, z uwagi na szybki czas reakcji.
• Systemy RF i mikrofale, gdzie niskie spadki napięcia wpływają na skuteczność transmisji.
• Ochrona przed odwrotną polaryzacją, dzięki niskiemu napięciu przewodzenia.
• Detekcja sygnałów w systemach telekomunikacyjnych.

Dzięki swojej wszechstronności i efektywności, dioda Schottky'ego jest nieodłącznym elementem wielu nowoczesnych projektów elektronicznych, wpływając znacząco na ich wydajność i niezawodność.

Odporność na przebicia i efektywność cieplna diody Schottky'ego

Dioda Schottky to element o wyjątkowych właściwościach, ale jednym z jej ograniczeń jest mniejsza odporność na przebicia napięciowe w porównaniu do tradycyjnych diod krzemowych. Ze względu na złącze metal–półprzewodnik, które jest kluczowe dla szybkiego przełączania i niskiego spadku napięcia przewodzenia, dioda Schottky'ego ma niższą barierę przewodzenia, co czyni ją bardziej podatną na przebicia. W praktyce oznacza to konieczność świadomego projektowania układów, tak aby nie przekroczyć maksymalnych dopuszczalnych wartości napięcia wstecznego. Zapewnia to optymalną pracę i minimalizuje ryzyko uszkodzenia komponentu, zwłaszcza w aplikacjach o zmiennym i wysokim napięciu.

Niemniej jednak, dioda Schottky'ego wyróżnia się niskimi stratami energii, co jest istotnym czynnikiem w nowoczesnych układach elektronicznych obsługujących duże natężenia prądu. Dzięki niskiemu spadkowi napięcia przewodzenia, generuje mniej ciepła, co zmniejsza potrzebę intensywnego chłodzenia. To cecha niezwykle ceniona przy projektowaniu kompaktowych urządzeń, w których odprowadzanie ciepła jest ograniczone. Efektywność cieplna diody Schottky przyczynia się do większej niezawodności i wydłużenia żywotności całego układu, co czyni ją kluczowym elementem w zaawansowanych aplikacjach elektronicznych.
