Gniazdo DC - co warto wiedzieć?

Gniazdo DC to złącze zasilania dla wielu współczesnych urządzeń elektronicznych. Jest miejscem podłączenia zewnętrznego źródła energii elektrycznej prądu stałego, na przykład zasilacza.

Ale co to dokładnie jest i dlaczego jest tak ważne? Niniejszy artykuł przeprowadzi Cię przez zasady działania gniazda DC, wskaże jego liczne zastosowania oraz zaprezentuje różne modele tego istotnego elementu. Dodatkowo, dowiesz się, jakie są najważniejsze parametry techniczne gniazd DC oraz jak prawidłowo przeprowadzić ich montaż czy wymianę. To wszystko, by lepiej zrozumieć, jak te niepozorne elementy wspierają naszą technologiczną codzienność.

Co to jest gniazdo DC?

Gniazdo DC jest kluczowym elementem w świecie elektroniki, pełniącym rolę podstawowego interfejsu zasilającego dla różnych urządzeń. Gniazdo DC, często spotykane w elektronice konsumenckiej, to złącze służące do dostarczania prądu stałego (direct current - DC) do urządzeń elektronicznych z zewnętrznego źródła zasilania. Prąd stały, charakteryzujący się stałym kierunkiem przepływu i niezmiennym napięciem, jest niezbędny do prawidłowego funkcjonowania wielu urządzeń, co czyni gniazda DC niezwykle istotnym komponentem zarówno w prostych jak i bardziej zaawansowanych systemach elektronicznych.

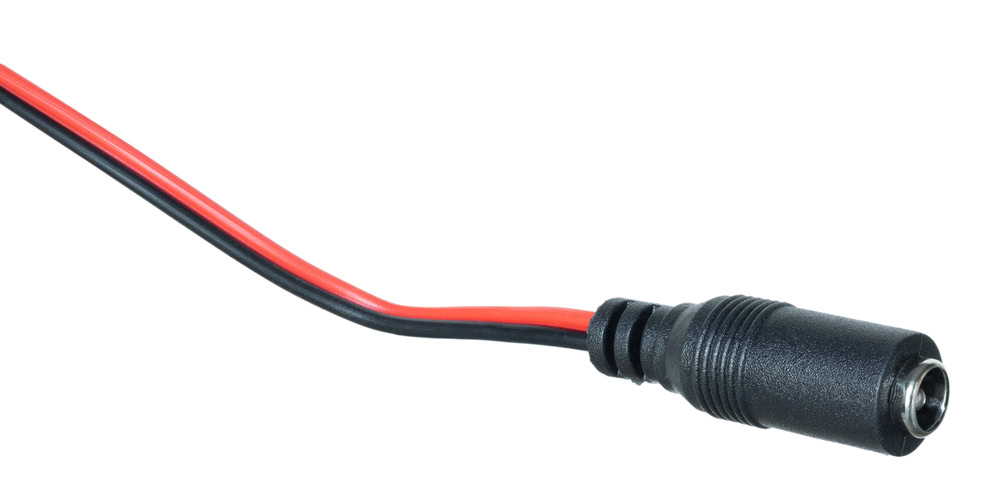

Gniazdo DC na przewodzie

Znaczenie gniazda DC w elektronice wynika z jego uniwersalności i niezawodności. Wykorzystywane są one w szerokim spektrum urządzeń od komputerów przenośnych, poprzez systemy audio, aż po małe urządzenia gospodarstwa domowego. Sprawiają, że proces zasilania staje się prosty i efektywny, eliminując potrzebę stosowania skomplikowanych układów zasilających wewnątrz urządzenia - zasilacz może stanowić oddzielne urządzenie.

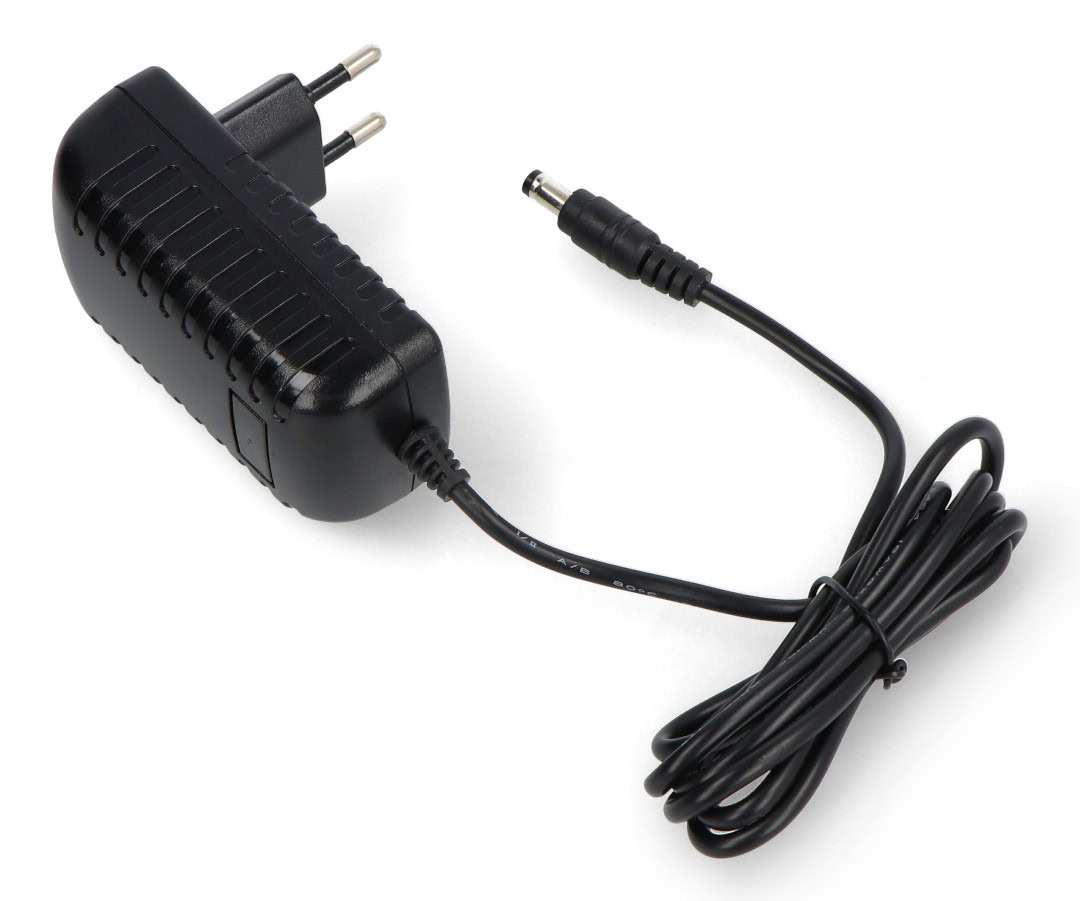

Zasilacz z wtykiem DC

Dzięki swojej konstrukcji, gniazda te łatwo integrują się z różnymi typami kabli zasilających, oferując elastyczność i niezawodność, co jest nieocenione w dzisiejszym złożonym świecie elektronicznych innowacji.

Jak działa gniazdo DC?

Gniazdo DC to nieodłączny element w zasilaniu urządzeń elektronicznych, a zrozumienie, jak działa gniazdo DC, pozwala docenić jego rolę w świecie technologii. Mechanizm działania gniazda DC opiera się na prostym, ale skutecznym interfejsie, który łączy wewnętrzne obwody urządzenia z zewnętrznym źródłem zasilania prądem stałym. Podstawowy model gniazda DC składa się z kilku kluczowych komponentów. Najważniejszym z nich jest pin centralny, który odpowiada za przewodzenie dodatniego napięcia, oraz elementy boczne zapewniające stabilne połączenie masy - najczęściej jest to jeden lub kilka sprężynujących styków, ściskających wtyczkę po włożeniu jej do gniazda. Cała konstrukcja jest osadzona w izolującym korpusie z materiałów odpornych na uszkodzenia mechaniczne i korozję.

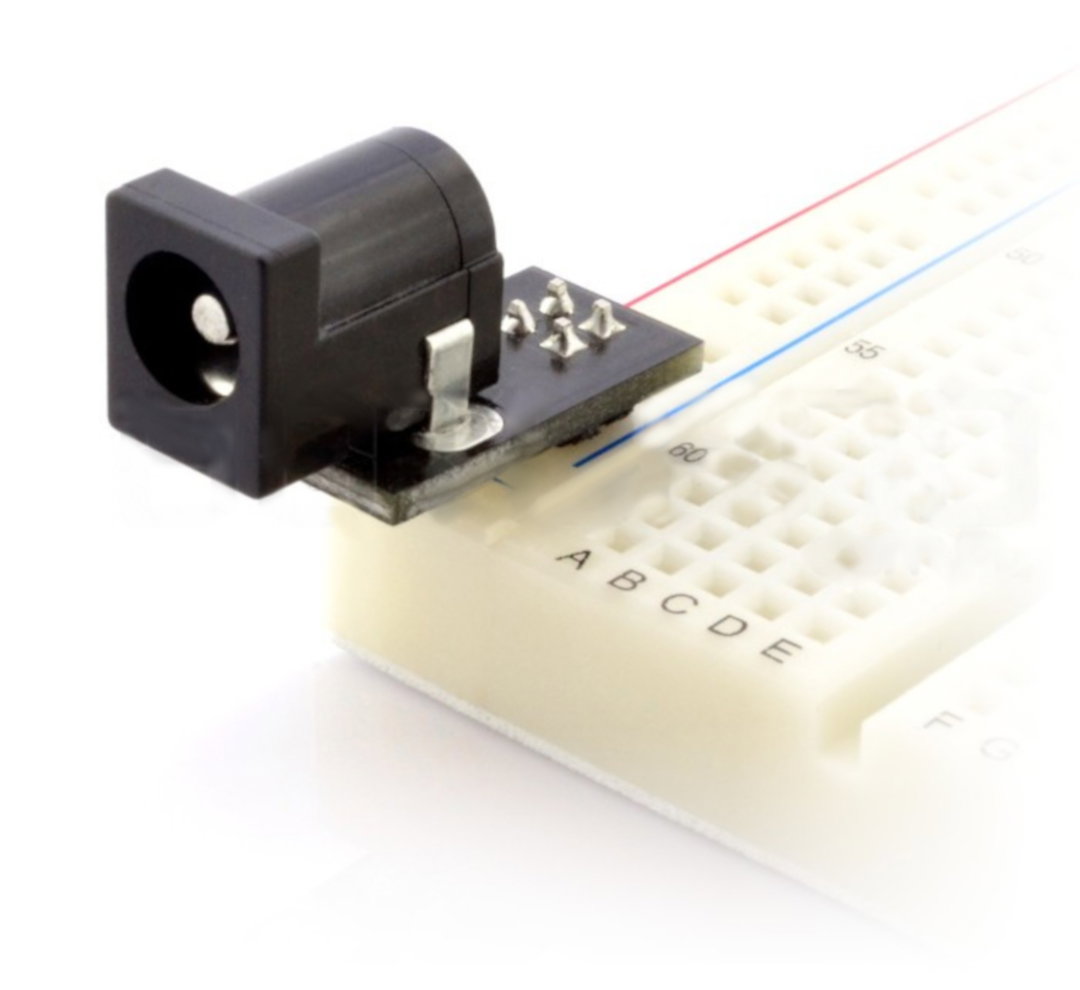

Gniazdo DC na płytce drukowanej

Działanie gniazda DC jest harmonijne i precyzyjnie zsynchronizowane z innymi komponentami elektronicznymi. Gniazdo DC nie tylko zapewnia zasilanie, ale często też pełni funkcję ochronną, minimalizując ryzyko przepięć dzięki dodatkowym zabezpieczeniom, takim jak diody czy bezpieczniki. Dzięki swojej budowie, gniazdo DC wpasowuje się w różnorodne systemy elektroniczne, od najprostszych gadżetów po zaawansowane komputery, łącząc się z różnymi wtykami zasilającymi. Takie rozwiązanie zapewnia elastyczność w projektowaniu obwodów oraz niezawodność w działaniu, co sprawia, że gniazdo DC jest kluczowym elementem w świecie współczesnej elektroniki, istotnym zarówno dla użytkowników, jak i inżynierów projektujących nowe urządzenia.

Rodzaje gniazd DC

W świecie elektroniki istnieje wiele rodzaje gniazd DC, które różnicują się między sobą specyfikacją oraz zastosowaniami. Różne typy gniazd DC można podzielić ze względu na wymiary, średnicę pinów czy sposób montażu. Kluczowym czynnikiem determinującym wybór konkretnego rodzaju gniazda DC jest jego kompatybilność z urządzeniem oraz wymaganym napięciem zasilania. Wśród najpopularniejszych modeli wyróżnia się gniazda panelowe, które są montowane w obudowach urządzeń, oraz gniazda kablowe, które służą do połączeń z przewodami zasilającymi. Istnieją także gniazda przystosowane do specyficznych zastosowań, takich jak gniazda DC z blokadą, która zabezpiecza przed przypadkowym rozłączeniem, co jest istotne w urządzeniach przenośnych. Do gniazd są przeznaczone odpowiednie wtyki, które można łatwo włożyć bez obawy o samodzielne wypadnięcie. Taka konstrukcja (pin środkowy i metalowa otoczka) wykluczają również możliwość przypadkowej zamiany przewodów między sobą.

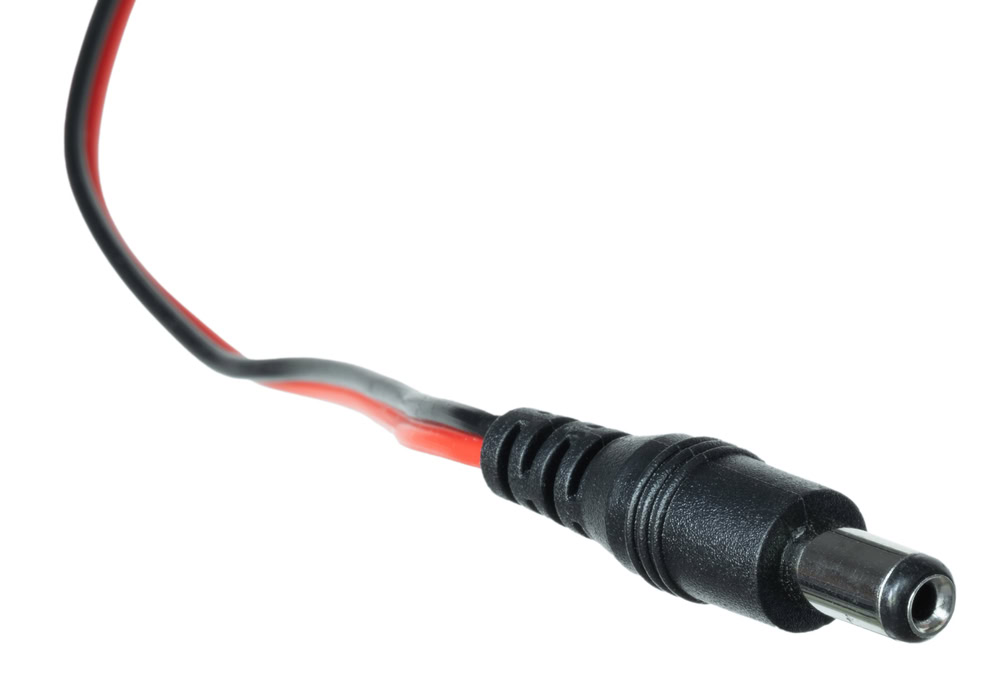

Zbliżenie na wtyk DC

Najczęściej przyjmuje się, że środkowy pin to jest plus zasilania (połączony czerwonym przewodem), a metalowa otoczka to masa zasilania, połączona z czarnym przewodem. Jednak różnorodność gniazd DC obejmuje zarówno standardowe modele o typowych wymiarach, jak i bardziej zaawansowane konstrukcje z wbudowanymi mechanizmami zabezpieczającymi, takimi jak ochrony przed przepięciem czy zwarciem. Niektóre typy gniazd DC wyposażone są w dodatkowe piny sygnałowe, umożliwiające komunikację z innymi komponentami urządzenia.

Przy wyborze odpowiedniego typu gniazda DC kluczowe jest zrozumienie jego specyfikacji, w tym maksymalnego prądu przewodzenia i odporności na czynniki zewnętrzne, co wpływa na niezawodność i trwałość całego systemu. Znajomość różnic w rodzajach gniazd DC pomaga w tworzeniu bezpiecznych i efektywnych rozwiązań technologicznych, dostosowanych do specyficznych potrzeb użytkowników. Przy doborze gniazda DC należy koniecznie zwrócić uwagę na dopuszczalne napięcie jak i maksymalny prąd, jaki może ono przewodzić, ponieważ przekroczenie tych parametrów może doprowadzić do uszkodzenia gniazda podczas jego pracy.

Zastosowanie gniazd DC

Zastosowanie gniazd DC w urządzeniach elektronicznych jest szerokie i kluczowe dla ich codziennego funkcjonowania. Użycie gniazd DC w elektronice zapewnia niezawodne zasilanie różnych urządzeń, co sprawia, że są one nieodłącznym komponentem współczesnych technologii. Dzięki swojej uniwersalności gniazda DC znajdują zastosowanie w najbardziej różnorodnych sprzętach. Ich konstrukcja pozwala na efektywne dostarczanie prądu stałego, co jest szczególnie istotne w urządzeniach wymagających stałego napięcia do prawidłowego działania. Właściwe działanie szeregu urządzeń i systemów jest uzależnione od zastosowania odpowiedniego gniazda DC.

Najważniejsze zastosowania gniazd DC obejmują:

• Laptopy i tablety, gdzie gniazda DC umożliwiają łatwe podłączanie ładowarek zewnętrznych.
• Systemy audio i video, zapewniając stabilne zasilanie sprzętu bez zakłóceń dźwięku czy obrazu.
• Urządzenia gospodarstwa domowego, takie jak odkurzacze ręczne czy mieszadła kuchenne, gdzie niewielkie rozmiary i niezawodność są kluczowe.
• Elektronika przenośna, w tym smartfony i powerbanki, które dzięki gniazdom DC mogą być ładowane z różnych źródeł.
• Systemy oświetleniowe LED, dla których stabilne napięcie jest niezbędne do długotrwałego i efektywnego działania.

Zrozumienie, jak ważne są gniazda DC w praktycznym zastosowaniu, pozwala na docenienie ich wkładu w bezproblemowe działanie naszych codziennych urządzeń.
