Złącze RS232 - co warto wiedzieć?

Złącze RS232 to standard komunikacji przewodowej między dwoma urządzeniami. ?Dzięki swojej prostocie i uniwersalności, jest nadal szeroko stosowany w przemyśle.

Interfejs RS232 to jedno z najczęściej używanych złączy w elektronice, które mimo swojej długiej historii znajduje zastosowanie także w nowoczesnych projektach. Artykuł przybliży Ci, jak działa protokół RS232, jakie ma zastosowania oraz dlaczego wciąż jest istotny w dzisiejszym świecie. Odkryj fascynujący świat komunikacji szeregowej i dowiedz się, jak RS232 może wzbogacić Twoje projekty!

Co to jest złącze RS232

Złącze RS232 to standard komunikacyjny używany do transmisji danych między urządzeniami elektronicznymi. Jest to interfejs szeregowy opracowany z myślą o wymianie danych na krótkie odległości.

Historycznie RS232 został wprowadzony w 1960 roku przez EIA (Electronic Industries Association), aby umożliwić komunikację między komputerami a urządzeniami peryferyjnymi, takimi jak drukarki i modemy. Złącze RS232 było kluczowym elementem w rozwoju technologii komunikacyjnych, zwłaszcza w erze przed rozpowszechnieniem się standardów takich jak USB i Ethernet. Chociaż jego popularność zmalała na przestrzeni lat, nadal jest używane w wielu aplikacjach przemysłowych i inżynieryjnych, gdzie stabilność i prostota są priorytetem.

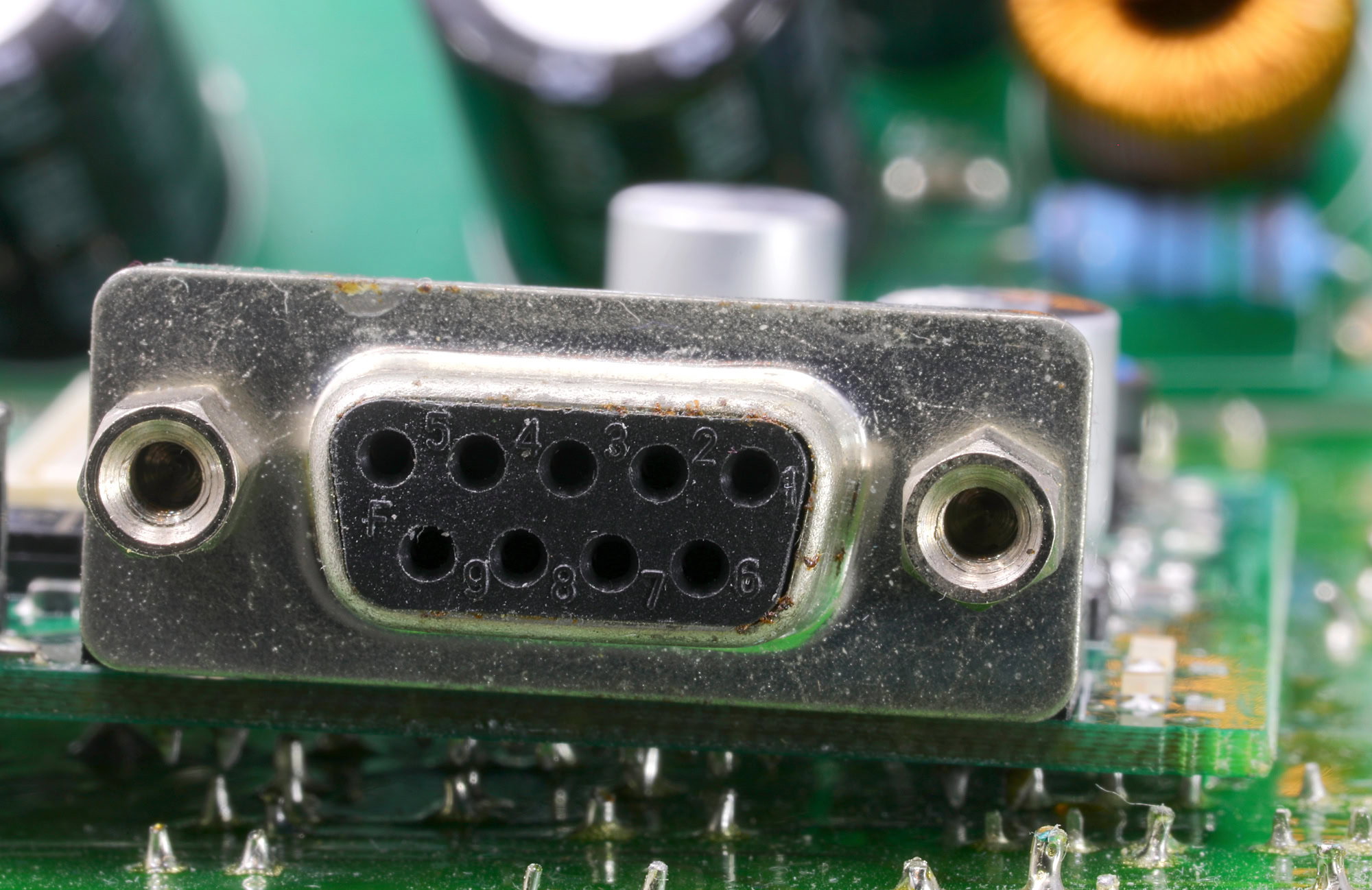

Złącze RS232 na płycie drukowanej urządzenia

Złącze RS232 charakteryzuje się dwiema liniami, które służą do transmisji danych (TxD) i odbioru danych (RxD), co umożliwia stworzenie pełnodupleksowego połączenia. Jego specyfikacja obejmuje także sygnały kontrolne, które pomagają w synchronizacji i zarządzaniu przepływem danych.

Dzięki niezawodności i łatwości implementacji, RS232 znalazło zastosowanie nie tylko w komputerach, ale również w systemach automatyki przemysłowej, sprzęcie medycznym czy systemach bezpieczeństwa. Współczesne rozwiązania często korzystają z konwerterów RS232, które pozwalają na integrację tego standardu z nowoczesnymi technologiami, co jeszcze bardziej podkreśla jego uniwersalność i trwałość w świecie elektroniki.

RS232 to standard transmisji danych, obejmujący zarówno używane złącza typu COM, jak również liczbę linii i wartości napięć w nich. To również definicja ramki danych oraz dostępne szybkości transmisji. Pomimo swojego wieku (RS232 wprowadzono w roku 1960), nadal jest często stosowany.

Jak działa komunikacja szeregowa RS232

Komunikacja szeregowa, w tym jak działa RS232, opiera się na przekazywaniu danych bit po bicie poprzez pojedynczy kanał transmisji. W przypadku RS232 proces ten jest realizowany przez przesyłanie sygnałów elektrycznych pomiędzy urządzeniami, gdzie każdy bit danych jest reprezentowany przez poziomy napięcia.

Standard RS232 wymaga wykorzystania dwóch głównych linii: transmisji (TxD) oraz odbioru (RxD), co pozwala na dwukierunkową wymianę informacji w trybie pełnodupleksowym. Potrzebna jest również linia masy (GND). Oprócz tych linii, protokół RS232 używa także sygnałów kontrolnych, które odpowiadają za zarządzanie przepływem i synchronizacją przesyłanych danych, minimalizując tym samym ryzyko kolizji oraz utraty informacji.

Podstawowe zasady działania protokołu RS232 to:

• Kodowanie NRZ (Non-Return to Zero), które umożliwia stałe reprezentowanie bitów bez powrotu do poziomu zerowego między nimi.
• Przesyłanie danych w ramach ramki, zazwyczaj składającej się z 7-8 bitów danych, bitu startu, być może bitu parzystości i 1-2 bitów stopu.
• Definiowanie prędkości transmisji (baud rate) – liczby bitów na sekundę, co zapewnia odpowiednią szybkość oraz efektywność komunikacji.
• Kontrola przepływu danych za pomocą sygnałów RTS/CTS (Ready to Send/Clear to Send), co pozwala na koordynację pracy nadajnika i odbiornika.

Przekaz danych przez RS232 jest prosty do implementacji, co sprawia, że ten protokół nadal cieszy się popularnością w aplikacjach wymagających niezawodności i prostoty.

Specyfikacja i charakterystyka elektryczna RS232

Specyfikacja i charakterystyka elektryczna złącza RS232 jest kluczowa dla zrozumienia działania tego protokołu komunikacyjnego. Złącze RS232 wykorzystuje asymetryczny tryb transmisji sygnału, co oznacza, że każdy sygnał transmitowany jest w odniesieniu do wspólnego przewodu uziemiającego. Typowe poziomy napięć sygnałów wynoszą od -15V do +15V, co pozwala na skuteczne przesyłanie danych na krótkie odległości, z reguły do 15 metrów. Jednym z istotnych aspektów protokołu RS232 jest także jego odporność na zakłócenia elektromagnetyczne, która wynika z zastosowania szerokiego zakresu napięcia.

Mimo że złącze RS232 ma swoje ograniczenia, takie jak relatywnie niska prędkość transmisji w porównaniu do nowoczesnych standardów, jego prostota oraz stabilność działania są niezrównane w aplikacjach, gdzie niezawodność jest kluczowa. Protokół RS232 jest niezwykle uniwersalny, co umożliwia jego implementację w różnorodnych warunkach, a skalowalność parametrów takich jak prędkość transmisji (od 300 do 115200 baudów) i konfiguracja bitów kombinacyjnych powoduje, że nadal jest on powszechnie wykorzystywany w środowiskach przemysłowych. Charakterystyczna prostota złącza RS232 sprawia, że nawet po ponad sześćdziesięciu latach od jego wprowadzenia, pozostaje ono istotnym narzędziem w komunikacji szeregowej.

W systemach mikroprocesorowych, na przykład popularnym Arduino, używany jest UART. To uproszczona wersja RS232, która definiuje jedynie sposób wymiany danych przez linie TxD i RxD. Nie definiuje natomiast złącza, ponieważ komunikacja ta odbywa się w obrębie płytki drukowanej lub przewodami we wnętrzu urządzenia. UART ma również poziomy napięć dostosowane do mikrokontrolerów: logiczne “0” to 0 V, zaś logiczna “1” odpowiada napięciu +3,3 V lub +5 V.

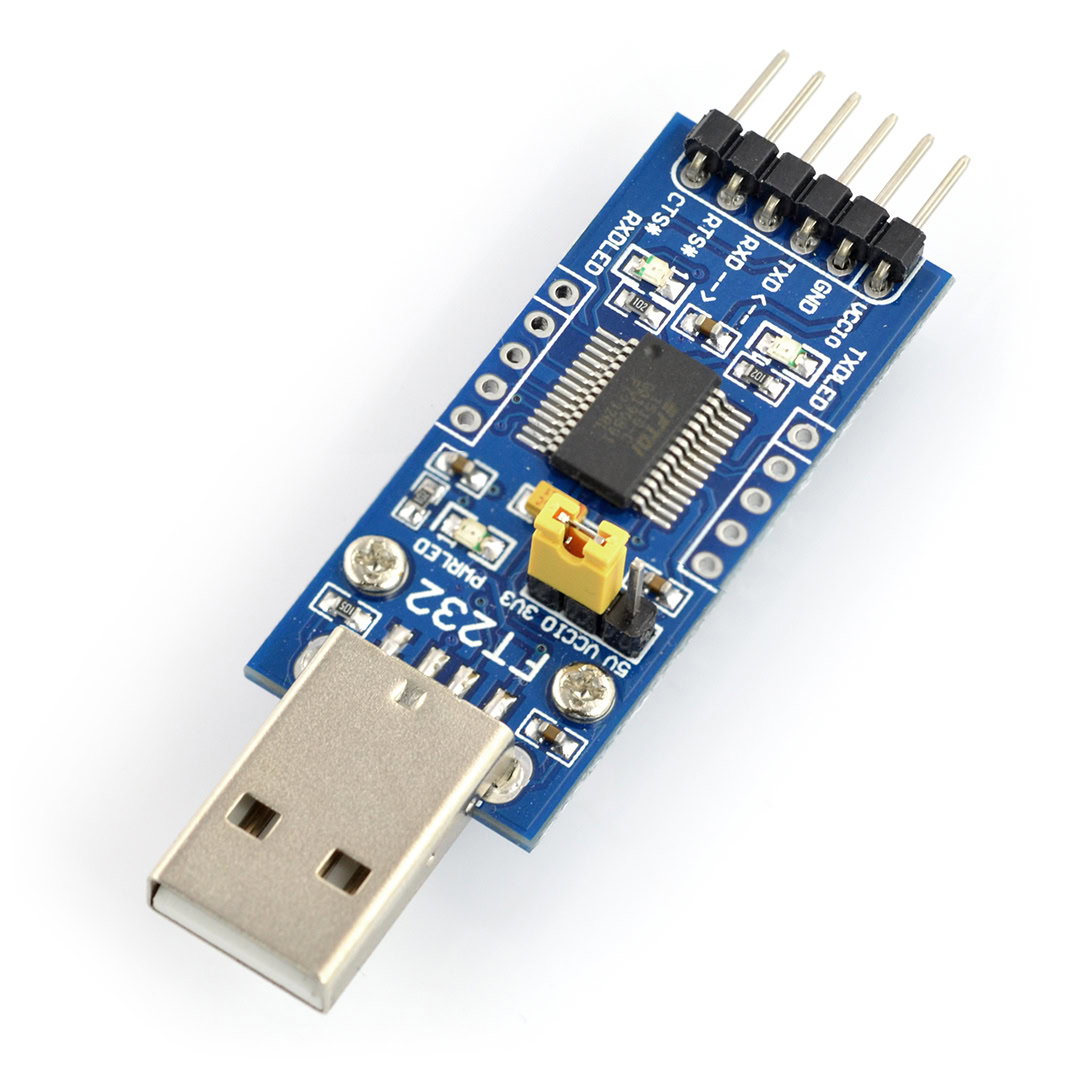

Konwerter USB/UART

Konwertery RS232 i ich zastosowania

Konwertery RS232 to wszechstronne urządzenia, które umożliwiają integrację złącza RS232 z nowoczesnymi technologiami, pozwalając na wykorzystanie tego standardu w szerokim zakresie zastosowań. Wśród różnych rodzajów konwerterów można wyróżnić te, które przekształcają sygnały RS232 na USB, Ethernet, RS485 czy światłowód. Dzięki takiej różnorodności, zastosowanie RS232 znacznie się poszerzyło, przyczyniając się do jego trwałości i popularności w dzisiejszym świecie technologicznym.

Konwertery te są niezastąpione w sytuacjach, gdy konieczna jest wymiana informacji pomiędzy urządzeniami wykorzystującymi różne standardy komunikacji, eliminując problem zgodności i umożliwiając płynną współpracę w złożonych systemach. Nowoczesne komputery klasy PC nie są wyposażone w złącza RS232, zachodzi potrzeba stosowania konwerterów i kart rozszerzeń.

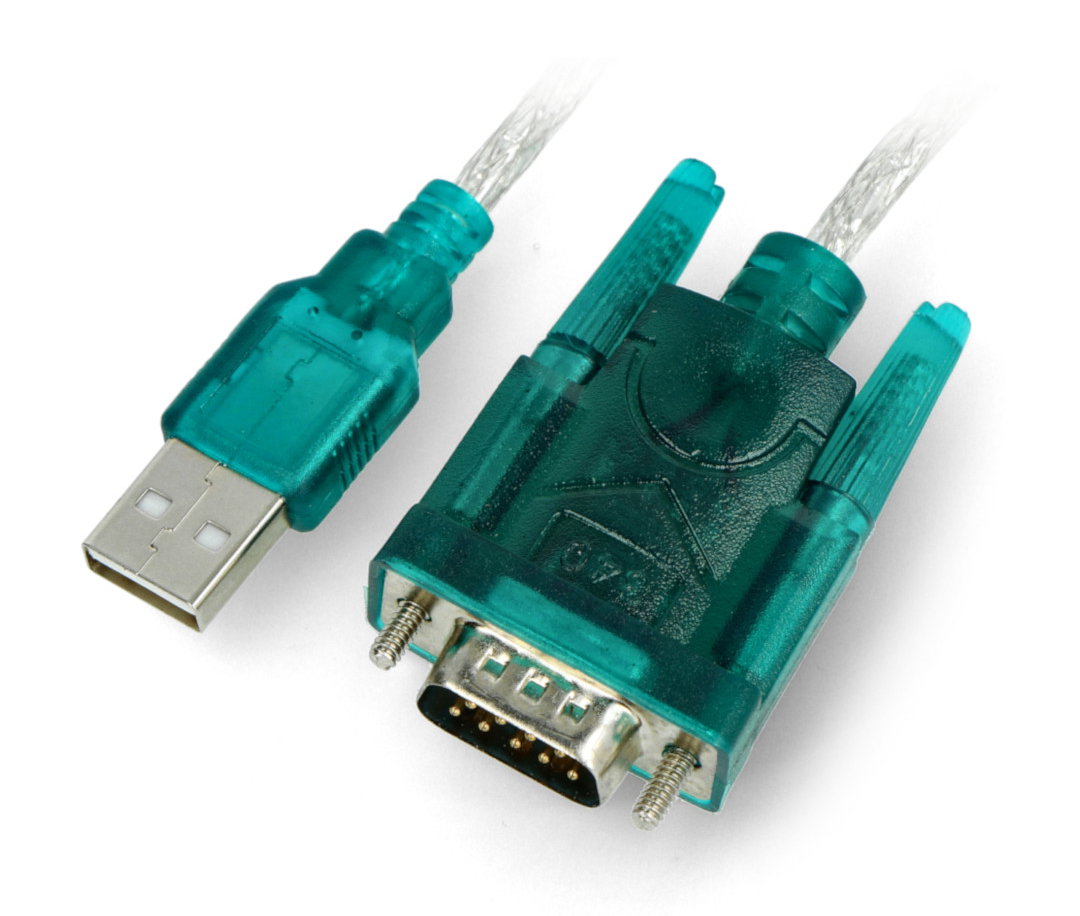

Prosty konwerter USB/RS232

Zastosowanie RS232 wraz z konwerterami znajduje odbicie w wielu dziedzinach, takich jak automatyka przemysłowa, technologie medyczne czy systemy monitoringu. Przykładowo, konwertery RS232 na Ethernet umożliwiają zdalne monitorowanie i zarządzanie urządzeniami poprzez sieć internetową, co jest niezwykle przydatne w zarządzaniu infrastrukturą przemysłową i telekomunikacyjną.

Z kolei konwertery RS232 na USB pozwalają na łatwe podłączenie starszego sprzętu do nowoczesnych komputerów, które często nie są wyposażone w klasyczne porty szeregowe. Wszechstronność konwerterów RS232 czyni je nieocenionym narzędziem we współczesnej inżynierii, pozwalając na szeroką adaptację tego nadal istotnego złącza w różnych branżach.
