Fototranzystor - co warto wiedzieć?

Fototranzystor to popularny czujniki światła, stosowany w wielu urządzeniach. Fototranzystory działają na zasadzie wzmacniania prądu pojawiającego się w oświetlonej bazie tranzystora bipolarnego.

Co to jest fototranzystor? Porównanie z tradycyjnym tranzystorem

Fototranzystor to elektroniczny komponent półprzewodnikowy, który reaguje na światło, łącząc w sobie właściwości tradycyjnego tranzystora i fotodetektora. Tradycyjny tranzystor działa jako wzmacniacz lub przełącznik w elektronice, kontrolując przepływ prądu na podstawie napięcia lub prądu wejściowego. Fototranzystor natomiast operuje na podobnej zasadzie, jednak zamiast prądu sterującego, wykorzystuje światło padające na jego złącze, co prowadzi do generowania par elektron-dziura, a tym samym do wzrostu przepływu prądu przez urządzenie.

Symbol fototranzystora

Podstawowe różnice między fototranzystorem a tradycyjnym tranzystorem tkwią w sposobie ich aktywacji oraz czułości na zewnętrzne bodźce. Fototranzystor charakteryzuje się wysoką czułością na światło, co sprawia, że jest idealnym wyborem w zastosowaniach wymagających detekcji promieniowania świetlnego.

Co ciekawe, dawne tranzystory, które były produkowane w szklanych obudowach, również cechowała wrażliwość na światło, choć w ich przypadku było to zazwyczaj niepożądane, więc malowano te obudowy nieprzezroczystą farbą. W porównaniu z fotodiodą, która również reaguje na światło, fototranzystor zapewnia wyższe wzmocnienie sygnału, co czyni go bardziej efektywnym w wielu aplikacjach. Najczęściej fototranzystory mają wyprowadzone jedynie dwie elektrody, emiter i kolektor, między którymi płynie prąd.

Bardzo rzadko zdarza się, że wyprowadzona jest również baza, co umożliwia spolaryzowanie tranzystora odpowiednim napięciem i regulację jego czułości. Dzięki tym cechom, fototranzystory są szeroko wykorzystywane w różnych dziedzinach techniki, od automatyki po systemy komunikacyjne.

Jak działa fototranzystor: zasady działania i budowa?

Fototranzystor to zaawansowany komponent półprzewodnikowy, który efektywnie reaguje na światło, a jego działanie opiera się na wyjątkowych właściwościach materiału półprzewodnikowego. Zasada działania fototranzystora opiera się na zjawisku fotoprzewodnictwa.

Konstrukcja fototranzystora składa się z trzech warstw: emiter, baza i kolektor, podobnie jak w tradycyjnym tranzystorze bipolarnym, jednak kluczowym elementem jest tu obecność złącza pn, które jest eksponowane na światło - zarówno dzięki odpowiedniej budowie takiego elementu, jak i jego obudowie. W momencie, gdy światło pada na złącze, energia fotonów powoduje tworzenie par elektron-dziura, co zwiększa przewodność złącza.

Proces ten inicjuje przepływ prądu przez komponent, a ten jest zależny od intensywności padającego światła. Najczęściej fototranzystory są specjalizowane do pracy ze światłem podczerwonym, co można zobaczyć po charakterystycznej, przyciemnianej (niekiedy niemal czarnej) obudowie, która ma za zadanie tłumić składowe o innych barwach, choćby z zakresu widzialnego.

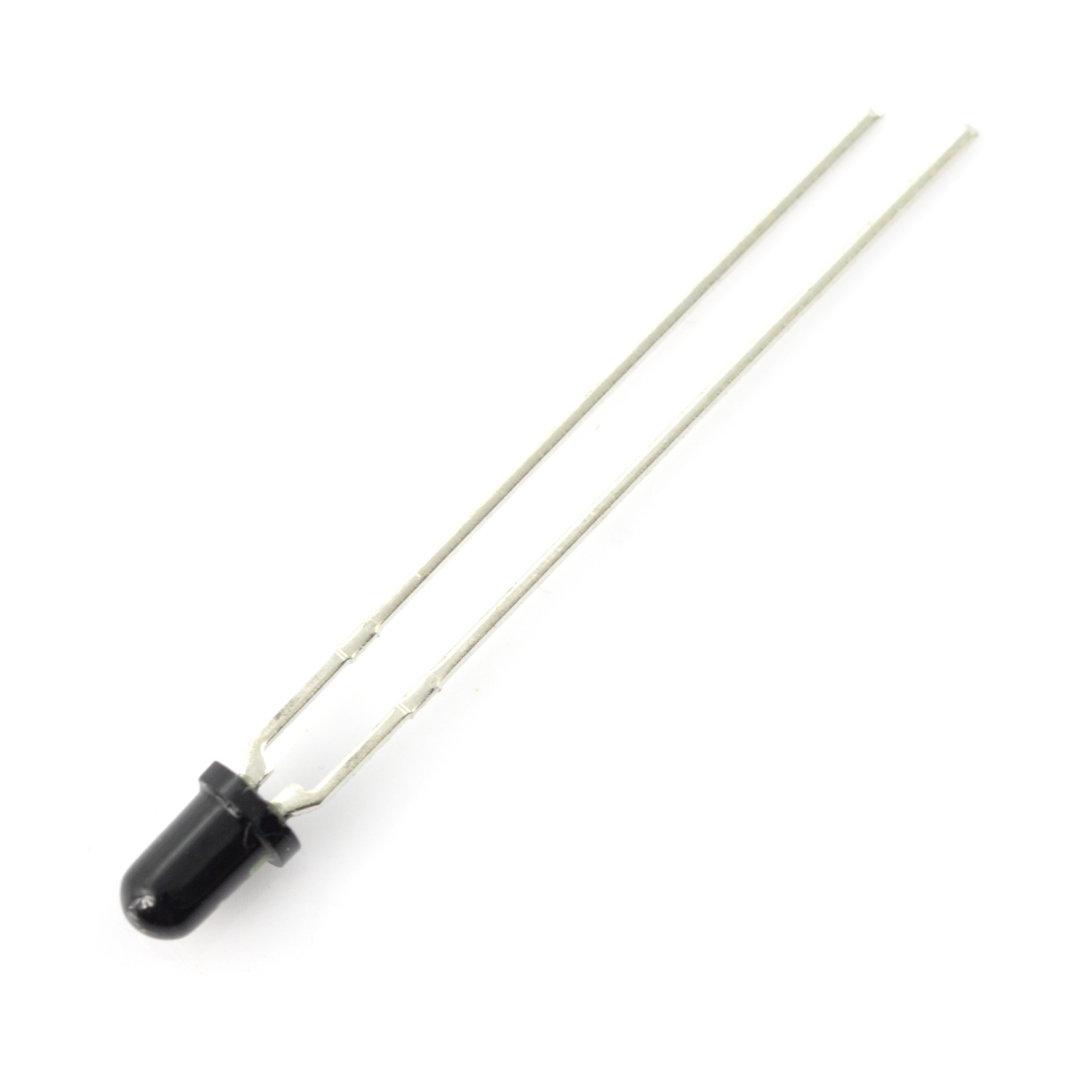

Fototranzystor w ciemnej obudowie

Zasadę działania fototranzystora można podsumować w następujący sposób:

• Światło pada na złącze, powodując generowanie par elektron-dziura.
• Przepływ prądu przez urządzenie rośnie proporcjonalnie do intensywności padającego światła.
• Zmiany w intensywności światła są przekształcane w sygnał elektryczny o wzmocnionej wartości, co czyni fototranzystor idealnym w aplikacjach wymagających detekcji świetlnej.

Dzięki tej wyjątkowej zasadzie działania fototranzystory znajdują zastosowanie w licznych dziedzinach, od systemów bezpieczeństwa po nowoczesne rozwiązania optoelektroniczne.

Zastosowanie fototranzystorów w różnych dziedzinach

Zastosowanie fototranzystorów we współczesnej elektronice jest szerokie i przekrojowe, obejmując wiele dziedzin techniki, gdzie detekcja światła jest kluczowym elementem. W elektronice użytkowej, fototranzystory wykorzystywane są w odbiornikach sygnału pilotów zdalnego sterowania, systemach wykrywania światła i automatycznym doświetlaniu ekranów. Ich zdolność do reagowania na światło i przekształcania go w sygnał elektryczny sprawia, że są niezastąpione w projektach czujników optycznych i detekcji obecności.

W automatyce, zastosowanie fototranzystorów obejmuje systemy sterowania oświetleniem, gdzie wykrywają zmiany intensywności światła otoczenia, automatyzując proces włączania i wyłączania światła. Fototranzystory w komunikacji optycznej pełnią rolę kluczowych elementów odbiorczych, przetwarzając światło w informacje cyfrowe, co pozwala na transfer danych między urządzeniami. Fototranzystory są również używane w systemach bezpieczeństwa: w systemach barier optycznych i alarmach, zapewniając efektywne monitorowanie przestrzeni i reagowanie na naruszenia. Tak szerokie zastosowanie fototranzystorów wynika z ich niezawodności, czułości i wszechstronności, co czyni je niezastąpionymi elementami w nowoczesnych systemach technologicznych.

Fototranzystory a fotodiody: kluczowe różnice

Fototranzystory i fotodiody, choć oba służą do detekcji światła, mają istotne różnice w budowie i zastosowaniu. Fotodiody, działające na bazie złącza pn, są bardziej odpowiednie do precyzyjnych pomiarów natężenia światła, bo oferują liniową zależność między natężeniem światła a przewodzonym prądem, co czyni je idealnymi dla aplikacji wymagających dokładnych pomiarów optycznych.

Ponadto, są to najszybciej działające fotodetektory spośród wszystkich elementów optoelektronicznych, zatem stosuje się je w odbiornikach szybkich łączy optycznych, na przykład światłowodów. Fototranzystory natomiast, dzięki wyższemu wzmocnieniu sygnału, są preferowane w sytuacjach, w których kluczowe jest zwiększenie czułości na światło, na przykład w systemach automatyki czy barierach optycznych. Niestety, podobnie jak w przypadku zwykłych tranzystorów bipolarnych, tak i w przypadku fototranzystorów mamy do czynienia z silną zależnością między wzmocnieniem prądowym (w tym wypadku: czułością) a temperaturą.

Różnice między fototranzystorem a fotodiodą można podsumować następująco:

• Fototranzystory mają wyższe wzmocnienie sygnału niż fotodiody, ale wolniejszy czas reakcji.
• Fotodiody są bardziej liniowe i mają szerszy zakres dynamiki, co jest istotne w precyzyjnych pomiarach.
• Fototranzystory są bardziej czułe na światło, co jest korzystne w niskich poziomach oświetlenia.

Fototranzystory, z uwagi na swoją konstrukcję, znajdują zastosowanie tam, gdzie wymagana jest wysoka czułość, podczas gdy fotodiody sprawdzają się w precyzyjnych detekcjach i szybkiej komunikacji optycznej. Tak wyraźne różnice między fototranzystorem a fotodiodą determinuje ich zastosowanie w różnych dziedzinach techniki, wykorzystując ich unikalne właściwości.
