GND (masa) - co warto wiedzieć?

GND (masa) to pojęcie wprowadzone dla łatwiejszego czytania schematów przez elektryków i elektroników. Masa stanowi potencjał odniesienia dla wszystkich napięć w układzie, często jest również największym połączeniem między podzespołami.

Elektryczność to jedna z fundamentalnych dziedzin nauki, odgrywająca kluczową rolę w naszym codziennym życiu. Zrozumienie pojęć takich jak masa, znana również jako GND, jest niezbędne dla każdego, kto zaczyna swoją przygodę z elektroniką. W tym artykule przyjrzymy się bliżej tym zagadnieniom, omawiając ich znaczenie oraz praktyczne zastosowania w projektach elektronicznych. Dowiedz się, jak właściwie rozumieć i stosować te pojęcia w swoim warsztacie!

Czym jest masa elektryczna?

Masa elektryczna to pojęcie kluczowe w świecie elektroniki, pełniące fundamentalną rolę w budowie i działaniu układów elektrycznych. Jest to punkt odniesienia, względem którego mierzone są napięcia w całym układzie. W praktyce oznacza to, że wszystkie urządzenia lub komponenty elektroniczne podłączone do masy mają wspólny potencjał elektryczny, co umożliwia efektywne funkcjonowanie obwodu. Masa elektryczna, nazywana często symbolem GND, od angielskiego słowa ground oznaczającego ziemię, stanowi nie tylko "ziemię" dla elektroniki, ale również zapewnia względne bezpieczeństwo, pozwalając na właściwe działanie urządzeń poprzez stabilizację przepływu prądu.

Pojęcie masy ma swoje źródło w pionierskich początkach elektrotechniki, kiedy poszczególne części obwodów były połączone ze sobą poprzez metalowe płyty lub sztaby, które były po prostu ciężkie. Z kolei skojarzenie z ziemią pochodzi od uziemiania, czyli wyrównywania potencjałów (zarówno metalowych obudów urządzeń, jak również piorunochronów) poprzez łączenie ich z glebą przy użyciu grubych, zakopanych w ziemi kawałków metalu.

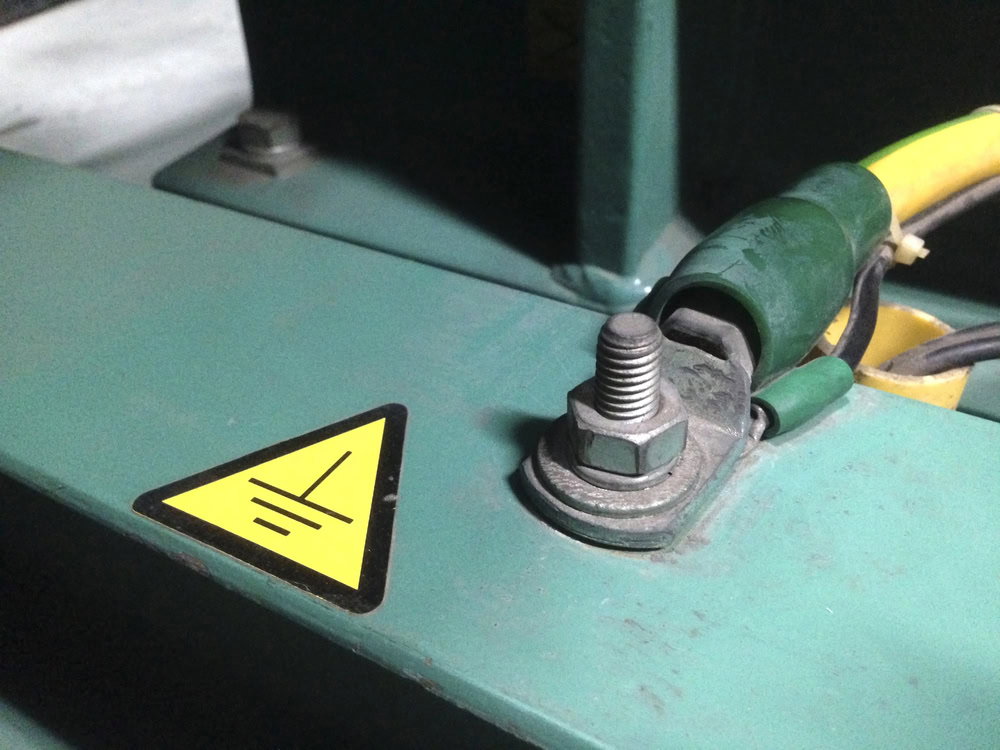

Uziemienie podłączone do metalowej obudowy

W układach elektrycznych masa jest wszechobecna i niezwykle istotna; decyduje o stabilności oraz niezawodności działania obwodów. Działa jak swoisty "zsyp" dla ładunków elektrycznych pochodzących z całego układu. Nieprawidłowe zaprojektowanie masy w rzeczywistym obwodzie mogłoby zakłócić funkcjonowanie delikatnych komponentów elektronicznych, uniemożliwiając ich prawidłowe działanie.

Dzięki niej, projektanci mogą również uprościć schematy i uporządkować systemy elektryczne, co ułatwia tworzenie złożonych projektów. Wartościowe jest także to, że masa elektryczna pozwala na doskonałe zarządzanie rozkładem napięć oraz integrację różnych urządzeń w jedną, sprawnie działającą całość, co czyni ją niezastąpionym elementem w nowoczesnej inżynierii.

GND - co to jest i jakie ma znaczenie?

GND (Ground) to pojęcie, które dla wielu początkujących elektroników może wydawać się nieco zagadkowe, ale jego zrozumienie jest kluczowe w kontekście projektowania obwodów. Jest to ustandaryzowane oznaczenie masy elektrycznej, pełniącej rolę wspólnego punktu odniesienia dla wszystkich napięć w układzie elektrycznym lub elektronicznym.

W praktyce GND jest jednym z najważniejszych aspektów dotyczących zasilania. Stanowi punkt, do którego odnoszone są wszystkie napięcia i w którym kończy swój bieg większość prądów obwodowych. Przyjmuje się, że jego potencjał wynosi 0 V, co ułatwia określanie pozostałych potencjałów w układzie jako napięcia - tyle, że mierzone zawsze względem masy. W praktyce oznacza to, że czarną końcówkę woltomierza podłącza się do masy, zaś czerwoną operuje się w układzie, dotykając do różnych punktów.

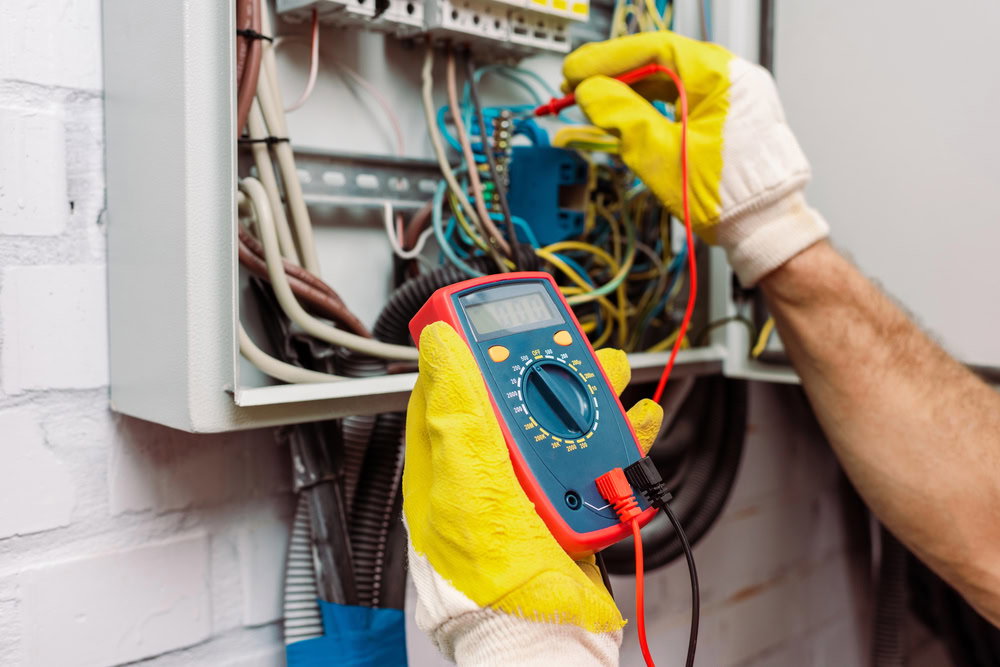

Pomiary napięć w urządzeniu

Ale co to jest GND w odniesieniu do masy elektrycznej? Pomimo, że terminy te bywają używane zamiennie, istnieją między nimi subtelne różnice. Podczas gdy masa elektryczna jest ogólnym pojęciem odnoszącym się do całego konceptu wspólnego potencjału, GND jest bardziej specyficznym terminem, używanym do oznaczenia konkretnego punktu w schematach i urządzeniach elektronicznych. W kontekście projektowania układów, GND odgrywa kluczową rolę, umożliwiając prawidłowe rozprowadzenie napięć i zarządzanie sygnałami, dzięki czemu różnorodne komponenty mogą współpracować jako jednolity, efektywny system.

Praktyczne zastosowania masy w elektronice

Masa w elektronice jest niezbędnym pojęciem, który znajduje szerokie zastosowanie w praktycznych projektach elektronicznych, zarówno amatorskich, jak i profesjonalnych. Nowoczesna inżynieria elektroniczna wykorzystuje masę elektryczną do poprawnego rozumienia układów, w których stabilność napięcia i przepływu prądu ma kluczowe znaczenie. Jednym z typowych problemów, które można napotkać podczas projektowania masy, jest zakłócenie sygnałów wrażliwych przez szybko zmieniające się prądy dużej mocy.

Rozwiązaniem jest zastosowanie starannie zaprojektowanych ścieżek masy oraz unikanie wspólnych połączeń dla sygnałów różniących się poziomami mocy, co zmniejsza ryzyko interferencji. Dzieje się tak, ponieważ rzeczywiste połączenia masy nie są idealnie przewodzące, lecz mają swoją rezystancję, co przy przepływie prądu o wysokim natężeniu powoduje lokalną zmianę tego potencjału, który - teoretycznie - wynosi zawsze 0V. Z tego powodu masa w praktycznej realizacji to duże płaszczyzny miedziane na płytkach drukowanych, na przykład wypełniające powierzchnię między ścieżkami sygnałowymi lub grube połączenia do metalowej sztaby.

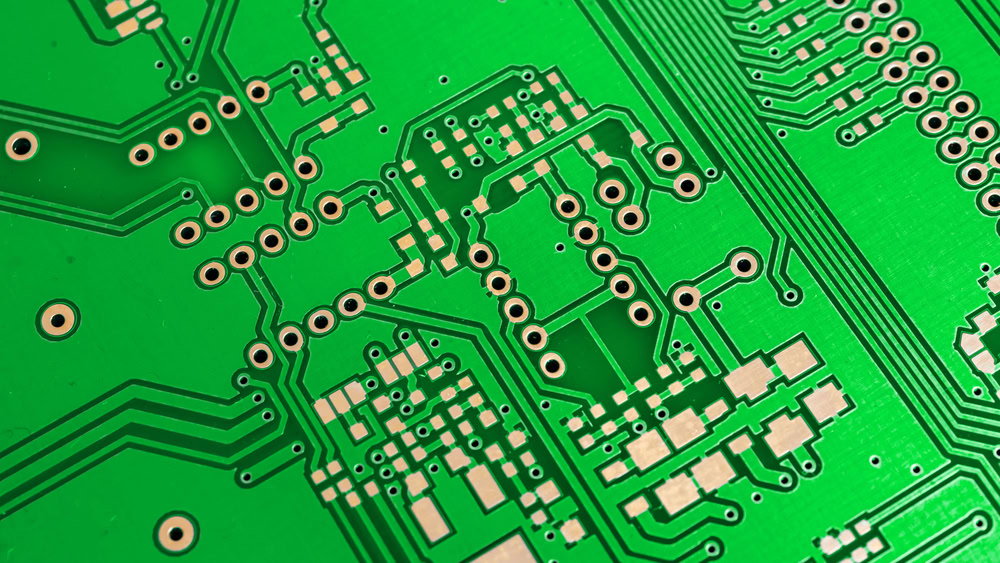

Płaszczyzna masy okalająca ścieżki i elementy

Masa (GND lub ground) i uziemienie (earth) to nie są te same pojęcia. Masa jest stosowana na schematach elektrycznych i elektronicznych dla ułatwienia odczytania schematu, zrozumienia idei działania układu oraz późniejszego projektowania.

Z kolei uziemienie oznacza elektryczne połączenie z ziemią, czyli glebą. Jednak nie każdy układ zawierający masę musi być uziemiony - tak się dzieje chociażby w przypadku urządzeń, które nie są zasilane z sieci, jak smartfony, małe odbiorniki radiowe, cyfrowe aparaty fotograficzne i nie tylko. Do poprawnego działania ich masa w ogóle nie musi być uziemiona. Inaczej rzecz ma w przypadku urządzeń, które mogą grozić porażeniem lub będa działały nieprawidłowo bez uziemienia. Można do tego grona zaliczyć lodówki, pralki, lecz również aparaturę medyczną i wzmacniacze audio.

Jak czytać oznaczenia masy na schematach?

Poprawne odczytywanie oznaczeń masy na schematach elektronicznych to kluczowy krok w projektowaniu stabilnych i niezawodnych układów. Masa elektryczna, często oznaczana jako GND, pełni funkcję wspólnego punktu odniesienia, co jest nieocenione dla właściwego funkcjonowania każdych projektów elektronicznych.

Aby prawidłowo interpretować schematy, warto zwrócić uwagę na różne oznaczenia masy, które mogą pojawić się w dokumentacji. Często są one przedstawiane jako trójkąty skierowane w dół lub linie z jedną poziomą kreską (rzadziej dwiema), symbolizujące połączenie z masą układu. Staranność w analizie tych oznaczeń jest istotna, gdyż ich błędne zrozumienie może prowadzić do nieskutecznego zarządzania przepływem prądu i zakłócić działanie układu. Uziemienie, najczęściej rozumiane jako podłączenie do przewodu ochronnego (PE) jest oznaczane jako kilka poziomych kresek, ułożonych w kształt trójkąta skierowanego wierzchołkiem w dół.

Różne symbole masy i symbol uziemienia

W praktyce, podczas pracy z masą w elektronice, niezwykle ważne jest zrozumienie, jakie elementy są do niej podłączone i jak wpływa to na funkcjonowanie całego obwodu. Dla ułatwienia analizy, niekiedy wyróżnia się kilka rodzajów masy, na przykład analogową (analog ground - AGND) dla układów analogowych, cyfrową (digital ground - DGND) dla podzespołów cyfrowych lub po prostu się je numeruje, np. GND1.

Dobrą strategią jest zapoznanie się z dokumentacją techniczną, gdzie producenci często wyjaśniają specyficzne właściwości danego komponentu w kontekście jego połączenia z masą. Zapewnienie, że ścieżki masy są poprawnie rozmieszczone i unikanie błędów, jak pętle masy, które mogą generować zakłócenia, to klucz do dobrze działającego systemu. Warto również zwrócić uwagę na stosowanie odpowiednich praktyk projektowych, takich jak separacja ścieżek sygnałowych i mocy, co minimalizuje zakłócenia i poprawia stabilność całego układu elektronicznego.
