Termistor - co warto wiedzieć?

Termistor to elektroniczny czujnik temperatury, reagujący zmianą rezystancji. Jego opór elektryczny może zarówno maleć, jak i rosnąć wraz ze wzrostem temperatury, zależnie od wykonania i zastosowania.

Termistory to niezwykle wszechstronne komponenty elektroniczne, które znajdują zastosowanie w wielu dziedzinach. Czy zastanawiałeś się, jak termistor reaguje na zmiany temperatury i jakie możliwości oferuje? Zapraszamy do lektury artykułu, w którym wyjaśniamy podstawy działania termistora, przedstawiamy jego różnorodne zastosowania, a także podpowiadamy, jak sprawdzić jego sprawność.

Co to jest termistor i jak działa?

Termistor to specjalny rodzaj rezystora, którego opór elektryczny zmienia się w zależności od temperatury. W języku angielskim jego nazwa pochodzi od połączenia słów thermal (cieplny) i resistor (rezystor), co dosłownie oznacza opornik cieplny. Zrozumienie, co to jest termistor, zaczyna się od poznania jego podstawowej funkcji: pomiaru temperatury poprzez zmianę wartości oporu. Opór termistora zmienia się w sposób przewidywalny wraz z temperaturą, dzięki czemu urządzenia te są niezwykle użyteczne w kontroli procesów cieplnych oraz w systemach pomiarowych.

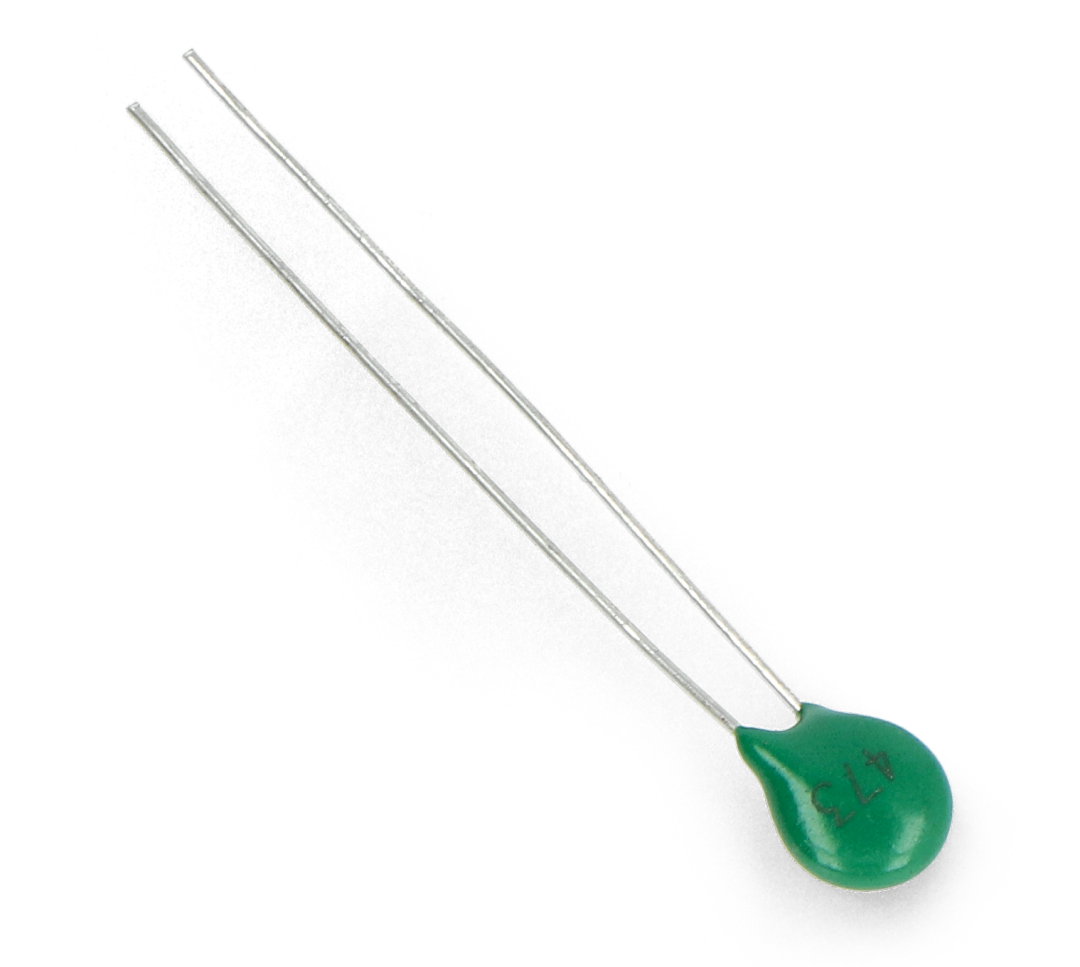

Miniaturowy termistor pomiarowy

Jak działa termistor? Istota jego działania opiera się na materiale półprzewodnikowym, z którego jest wykonany. Termistory wykazują jeden z dwóch głównych typów zmian rezystancji: dodatni współczynnik temperaturowy (PTC) oraz ujemny współczynnik temperaturowy (NTC). W przypadku PTC, rezystancja rośnie wraz ze wzrostem temperatury, natomiast w przypadku NTC – maleje.

Dzięki tej zależności, termistory są w stanie szybko reagować na zmiany temperatury, co czyni je idealnymi do zastosowań wymagających precyzyjnego monitorowania i regulacji termicznej. Dlatego są powszechnie używane w różnorodnych aplikacjach, od prostych czujników temperatury po zaawansowane systemy sterowania.

Budowa i kluczowe parametry techniczne termistorów

Termistor, jako kluczowy komponent elektroniczny, charakteryzuje się specyficzną budową oraz parametrami technicznymi, które decydują o jego zastosowaniu. Podstawowym elementem termistora jest materiał półprzewodnikowy, który determinuje reakcję na zmiany temperatury poprzez odpowiednią zmianę rezystancji.

Budowa termistora zazwyczaj opiera się na kształcie dysku, walca lub koralika, co umożliwia praktyczną integrację z obwodami elektronicznymi. Rodzaj zastosowanego materiału oraz konstrukcja mechaniczna wpływają na docelowy zakres temperatur oraz dokładność pomiaru. Właśnie te cechy definiują, jak działa termistor w kontekście jego specyficznych zastosowań.

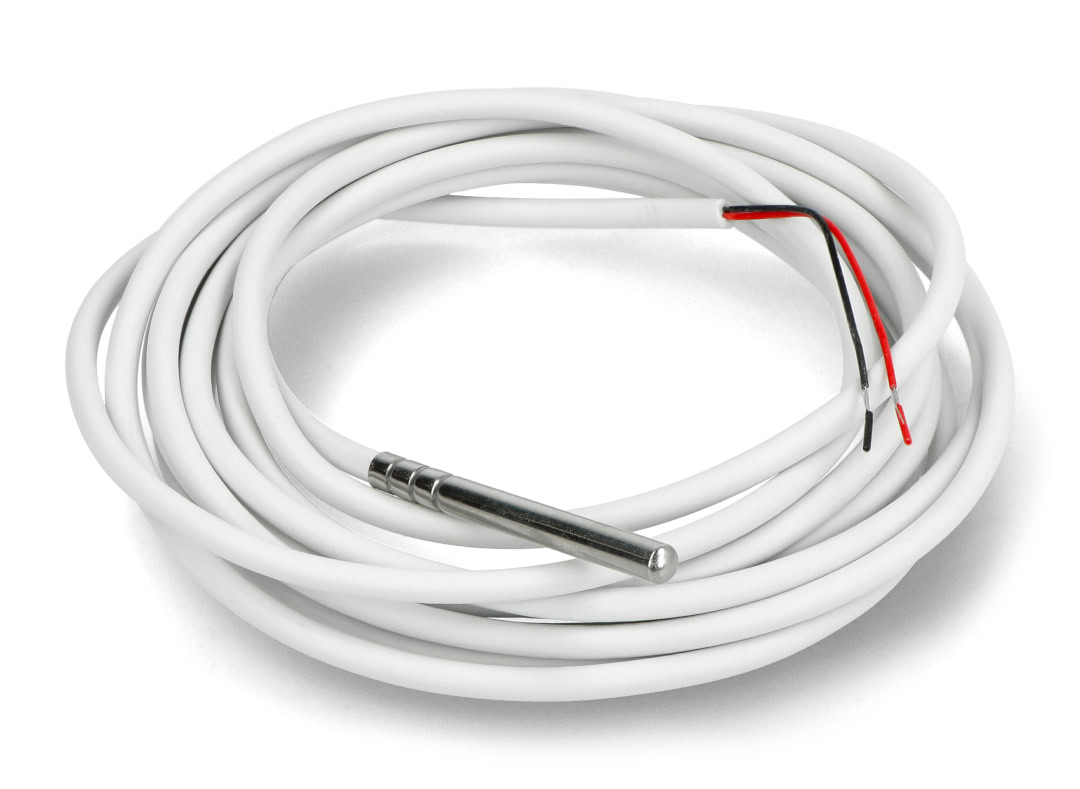

Termistor w hermetycznej obudowie

Parametry techniczne termistora są kluczowe dla jego funkcjonalności. Najistotniejszym jest rezystancja, podawana dla określonej temperatury - w przypadku termistorów jest to zazwyczaj 25℃, oznaczana w katalogach symbolem R25. Zakres temperatur, w którym termistor efektywnie pracuje, to jeden z najważniejszych aspektów, zazwyczaj obejmujący wartości od -55°C do nawet 150°C.

Kolejnym istotnym parametrem jest dokładność, która określa dokładność pomiaru temperatury i najczęściej wynosi od ±0,1°C do ±5°C. Nie można także pominąć czasu odpowiedzi, który definiuje, jak szybko termistor reaguje na zmiany temperatury środowiska. Szybki czas odpowiedzi jest niezbędny w aplikacjach wymagających błyskawicznej regulacji termicznej. Wszystkie te parametry są krytyczne przy wyborze odpowiedniego termistora do specyficznych aplikacji, takich jak systemy sterowania ogrzewaniem czy precyzyjne mierniki temperatury.

Rodzaje termistorów i ich zastosowanie

Termistory są powszechnie wykorzystywane w wielu dziedzinach z powodu ich zdolności do reagowania na zmiany temperatury.

Termistory NTC, charakteryzujące się malejącą rezystancją wraz ze wzrostem temperatury, często stosowane są w aplikacjach takich jak kontrola temperatury, gdzie dokładność jest kluczowa. Dzięki szybkiemu czasowi odpowiedzi, idealnie sprawdzają się w systemach automatycznej regulacji termicznej zapewniając komfort cieplny w pomieszczeniach.

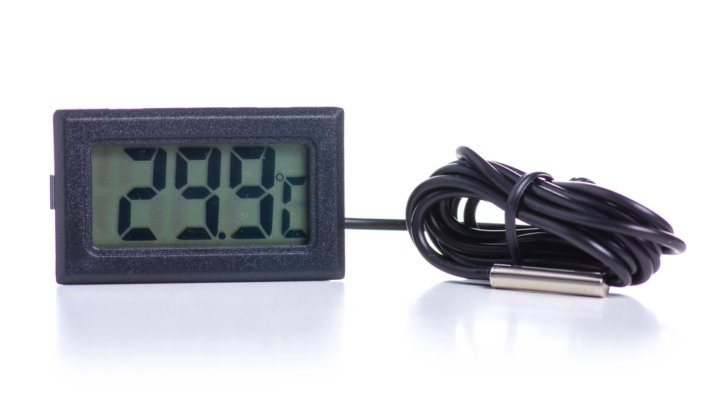

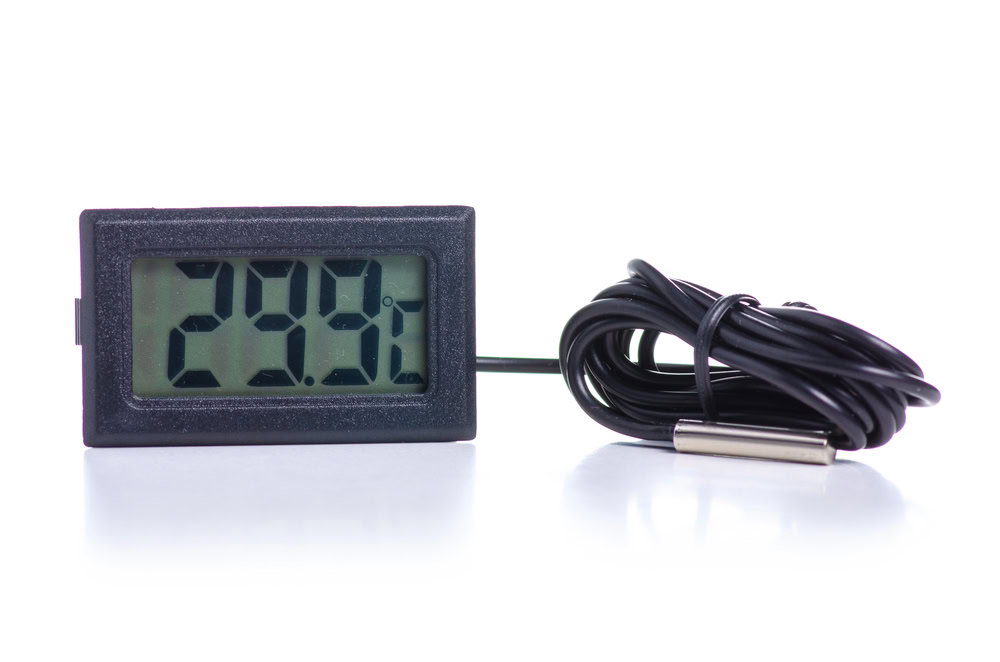

Termometr elektroniczny z termistorem

Z kolei termistory PTC, czyli te, których rezystancja wzrasta przy podnoszeniu temperatury, znajdują zastosowanie zwłaszcza w ochronie urządzeń elektronicznych i elektrycznych przed przegrzewaniem. W obszarze motoryzacyjnym z powodzeniem używane są jako zabezpieczenie przed przeciążeniem w silnikach oraz w systemach kontrolujących temperaturę baterii w pojazdach elektrycznych.

Odpowiednie zastosowanie termistora w danej aplikacji wymaga dopasowania nie tylko do zakresu temperatur, ale także uwzględnienia specyficznych potrzeb systemu, co podkreśla znaczenie wyboru właściwego rodzaju termistora do precyzyjnych i niezawodnych pomiarów oraz regulacji cieplnych.

Symbol termistora stosowany na schematach

Termistory są czujnikami analogowymi, co oznacza, że temperatura przez nie wykrywana jest podawana w formie analogowej, w tym wypadku rezystancji. Tymczasem większość dzisiejszych systemów bazuje na układach cyfrowych. Z tego powodu zachodzi konieczność przetwarzania zmian rezystancji termistora na postać cyfrową, zrozumiałą dla komputerów i mikrokontrolerów. Można też kupić czujniki cyfrowe, które mają w jednej obudowie zintegrowany termistor i elektronikę służącą do jego obsługi.

Praktyczne zastosowania termistorów w elektronice

Termistor odgrywa kluczową rolę w elektronice, znajdując szerokie zastosowanie w wielu układach. Dzięki swoim unikalnym właściwościom reagowania na zmiany temperatury, termistor elektronika wykorzystuje w szeregu aplikacji, zwłaszcza w systemach ochronnych i pomiarowych. Niezawodność oraz szybkość reakcji na zmiany temperatury czynią go niezastąpionym elementem w wielu obwodach.

Praktyczne zastosowanie termistora obejmuje:

• Obwody ochronne przed przegrzaniem – zabezpieczają urządzenia przed uszkodzeniem, monitorując i regulując temperatury.
• Systemy pomiarowe – pozwalają na precyzyjne śledzenie temperatury w różnych procesach technologicznych.
• Regulację temperatury w systemach HVAC – poprawiają komfort i efektywność energetyczną.
