Kondensator - co warto wiedzieć?

Kondensator to pasywny elementy elektroniczny służący do magazynowania energii w polu elektrycznym. W zależności od budowy, wyróżniamy kondensatory ceramiczne, tantalowe, foliowe, elektrolityczne i nie tylko. Ich podstawowym parametrem jest pojemność elektryczna.

Kondensatory odgrywają kluczową rolę w nowoczesnej elektronice, pełniąc funkcje przechowywania energii, filtracji sygnałów i stabilizacji napięcia. W artykule przybliżymy zasady działania tych niezbędnych elementów elektronicznych oraz ich wszechstronne zastosowania, które czynią je podstawowym składnikiem w układach zarówno prostych, jak i zaawansowanych.

Jak działają kondensatory: zasada działania kondensatorów?

Kondensatory to kluczowe komponenty w elektronice, które gromadzą i przechowują energię elektryczną w postaci ładunku elektrycznego. Ich zasada działania opiera się na zjawiskach związanych z polem elektrycznym i dwoma przewodnikami (zwanych okładkami kondensatora) oddzielonymi dielektrykiem. Kiedy napięcie zostaje przyłożone do kondensatora, jeden z przewodników gromadzi ładunek dodatni, a drugi ładunek ujemny. Wytworzone pole elektryczne między tymi przewodnikami pozwala na przechowywanie energii. Zrozumienie, jak działają kondensatory, jest kluczowe dla ich prawidłowego zastosowania w różnych układach elektronicznych.

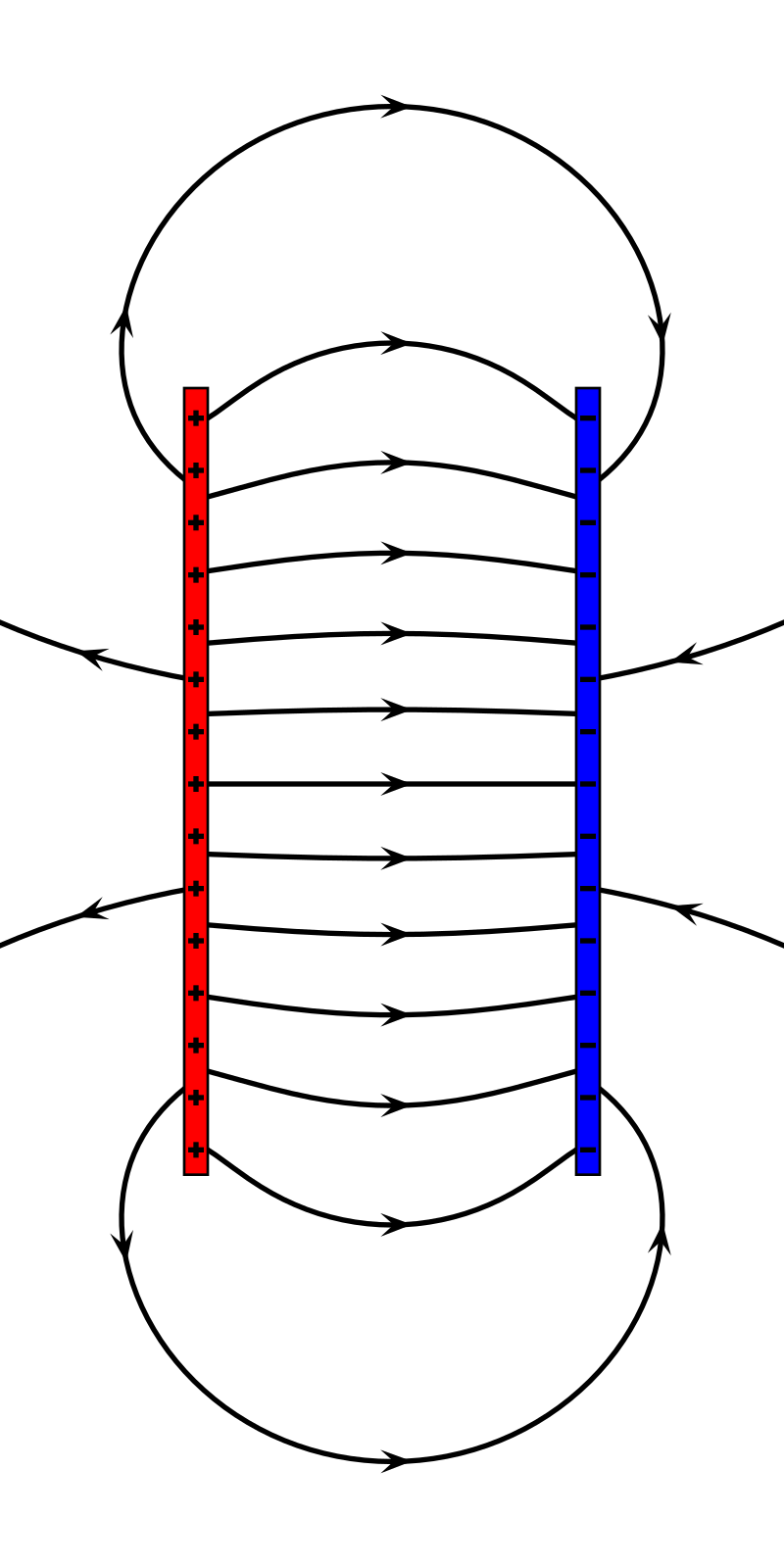

Pole elektryczne między okładkami kondensatora

Zasada działania kondensatorów jest podstawą ich roli w układach elektrycznych, gdzie są wykorzystywane do stabilizacji napięcia, filtrowania sygnałów czy ładowania i rozładowywania energii. W praktyce, kondensatory znajdują zastosowanie w wielu sytuacjach, od prostych obwodów zasilających po skomplikowane systemy komunikacyjne. Dzięki swojej zdolności do gromadzenia i oddawania energii, kondensatory pełnią istotną rolę w zapewnieniu stabilności i wydajności układów elektronicznych, co czyni je niezastąpionymi w pracy z różnymi urządzeniami i technologiami.

Szerokie zastosowanie kondensatorów w elektronice

Szerokie zastosowanie kondensatorów w elektronice wynika z ich wyjątkowych właściwości gromadzenia i oddawania energii. Te wszechstronne elementy pełnią kluczową rolę w różnorodnych aplikacjach, co podkreśla ich znaczenie w nowoczesnych układach elektrycznych. Kondensatory znajdują zastosowanie w zasilaniu, gdzie są niezbędne do wygładzania napięcia, zwiększania stabilności oraz zmniejszenia tętnień prądu dostarczanego do podzespołów. Ich zdolność do filtrowania sygnałów sprawia, że są niezastąpione w systemach audio i telekomunikacyjnych, gdzie usuwają zakłócenia, zapewniając czystość dźwięku i niezawodność transmisji danych.

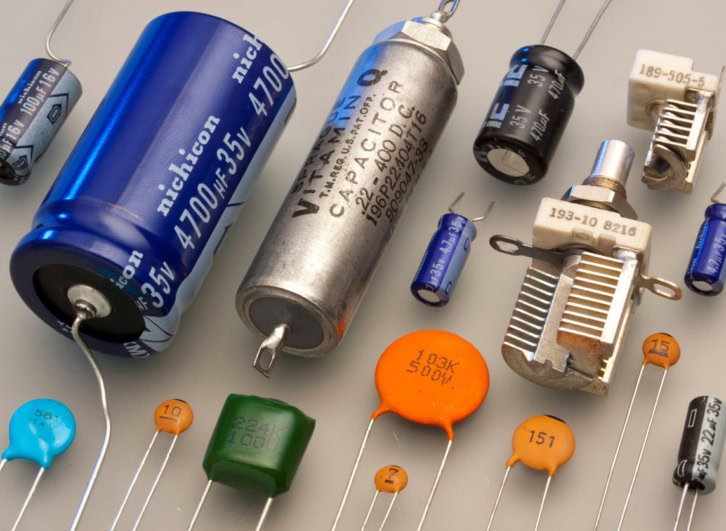

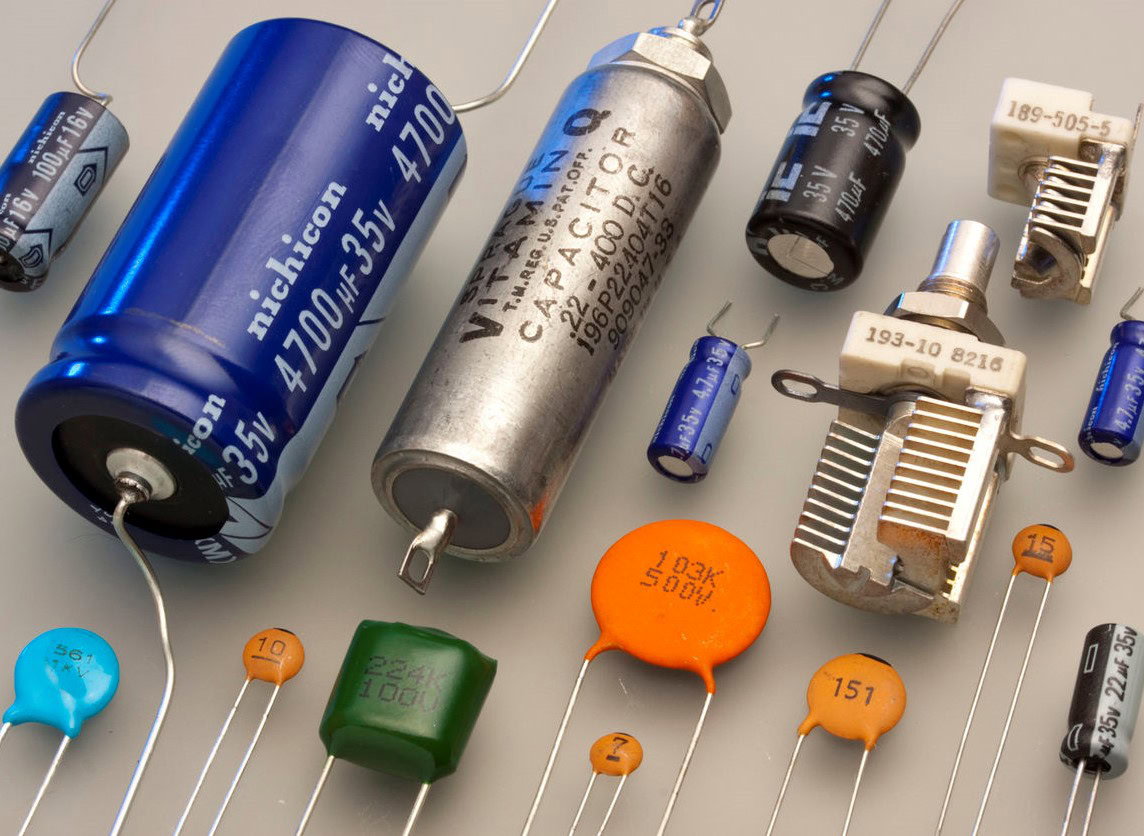

Kondensatory różnych typów

Zastosowanie kondensatorów jest niezwykle szerokie, w tym między innymi:

• Ładowanie i rozładowywanie energii w obwodach impulsowych, co jest kluczowe dla pracy lamp błyskowych.
• Używanie w układach zapłonowych i rozruchowych samochodów, gdzie kondensatory zapewniają potrzebny zastrzyk energii.
• Filtracja napięcia w systemach oświetleniowych, co przekłada się na mniejsze migotanie lamp LED.
• Kondensatory w elektronice przemysłowej wspomagają pracę silników elektrycznych przez kompensację mocy biernej.
• Tworzenie filtrów, razem z rezystorami i cewkami, które usuwają zbędne składowe z sygnałów, wyodrębniając te pożądane.

Ich szerokie zastosowanie i niezastąpiona funkcjonalność sprawiają, że kondensatory są kluczowym elementem w wielu dziedzinach technologii.

Polaryzacja i typy kondensatorów elektrolitycznych

Kondensatory elektrolityczne stanowią wyjątkową grupę komponentów w elektronice, różniąc się od innych kondensatorów konstrukcją oraz zasadą działania. Jedna okładka takiego kondensatora jest pokryta dielektrykiem w postaci cienkiej warstwy tlenku glinu, zaś drugą jest ciekły elektrolit, wnikający w pory wytrawione w pokrytej tlenkiem glinu okładce.

Taki zabieg zwiększa powierzchnię okładek. Ich kluczową cechą jest polaryzacja, co oznacza, że muszą być podłączone w obwodzie w prawidłowym kierunku, z uwzględnieniem biegunowości: wyprowadzenie dodatnie do wyższego potencjału, ujemne do niższego. W przeciwnym razie mogą ulec uszkodzeniu lub spowodować awarię układu.

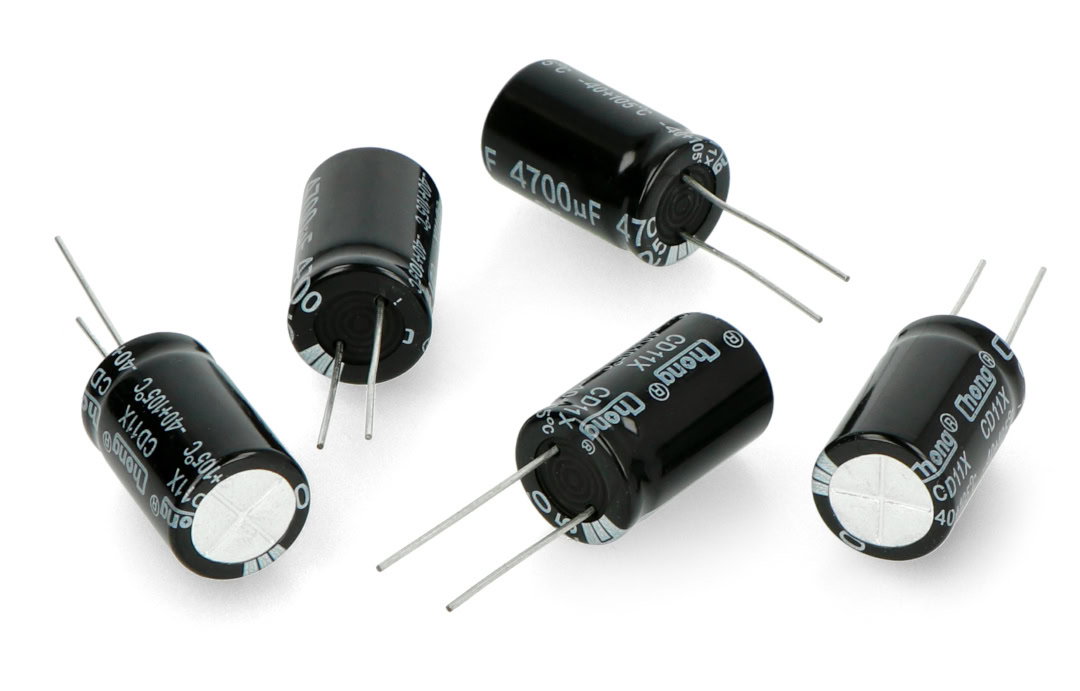

Kondensatory elektrolityczne

Kondensatory elektrolityczne charakteryzują się wysoką gęstością energii, co sprawia, że są idealne do zastosowań wymagających dużej pojemności w małych obudowach. W odróżnieniu od kondensatorów ceramicznych czy foliowych, które mogą być bezpolaryzacyjne, elektrolityczne zawdzięczają swoje właściwości specjalnemu elektrolitowi i dielektrykowi z tlenku glinu. Mają też charakterystyczną obudowę w kształcie walca.

Dzięki swoim specyficznym cechom, kondensatory elektrolityczne są powszechnie wykorzystywane w aplikacjach, gdzie wymagana jest filtracja zasilania i sygnałów o niskiej częstotliwości. Istotnym aspektem ich użytkowania jest znajomość polaryzacji oraz uwzględnienie ograniczeń tego typu kondensatorów w obwodach. Do głównych zalet kondensatorów elektrolitycznych należą:

• Duża pojemność w kompaktowej formie, co jest idealne dla zasilaczy i wzmacniaczy audio.
• Wszechstronne zastosowanie w układach filtrujących i sprzęgających.
• Zdolność do magazynowania dużej ilości energii w krótkim czasie.

Zrozumienie różnic między kondensatorami elektrolitycznymi a innymi typami, jak również zasady ich polaryzacji, jest kluczowe dla skutecznego projektowania i konserwacji układów elektronicznych.

Łączenie i dobór kondensatorów w układach zasilania

Łączenie i dobór kondensatorów w układach zasilania to kluczowy element projektowania efektywnych systemów elektronicznych. Kondensatory można łączyć w szereg, co zwiększa ich całkowitą wytrzymałość napięciową, oraz równolegle, co pozwala na sumowanie ich pojemności. Dzięki temu można dostosować właściwości zestawu kondensatorów do specyficznych wymagań układu, tak aby zapewniały optymalną wydajność filtracji napięcia.

Podczas doboru kondensatorów do danego zastosowania należy pamiętać o kilku kluczowych zasadach:

• W układach zasilania kondensatory elektrolityczne są preferowane ze względu na ich dużą pojemność i zdolność do przechowywania energii w kompaktowej formie.
• Dla zastosowań wymagających szybkiej odpowiedzi na zmiany napięcia, kondensatory ceramiczne mogą być użyte jako uzupełnienie kondensatorów elektrolitycznych.
• Zawsze należy uwzględniać parametry takie jak wytrzymałość napięciowa, tolerancja oraz temperatura pracy, aby uniknąć awarii.

Przemyślane połączenie i dobór kondensatorów w obwodach pozwala na pełne wykorzystanie ich zdolności do filtrowania, co jest kluczowe dla zapewnienia niezawodności i efektywności nowoczesnych układów elektronicznych.

Obwody LC: połączenie cewek i kondensatorów

Obwody LC, będące połączeniem cewek i kondensatorów, pełnią ważną rolę w zastosowaniach elektronicznych. Dzięki zasadzie działania kondensatorów, które gromadzą energię, w połączeniu z właściwościami cewek powstają efektywne filtry i oscylatory. Kondensatory w elektronice umożliwiają kontrolę częstotliwości i charakterystyk filtrów, co jest przydatne w licznych aplikacjach, takich jak systemy telekomunikacyjne. Obwody LC pozwalają na precyzyjne dostosowanie parametrów sygnałów. W obwodach LC energia jest naprzemiennie magazynowana przez cewkę (w polu magnetycznym) oraz kondensator (w polu elektrycznym).

Obwody rezonansowe

Filtry LC, dzięki zjawisku rezonansu, skutecznie eliminują zakłócenia, podnosząc jakość sygnału. Ich wszechstronność sprawia, że są niezastąpione w dziedzinach wymagających precyzyjnej kontroli częstotliwości. Wykorzystanie kondensatorów i cewek w takich układach pozwala na pełne wykorzystanie ich możliwości w kontekście filtracji sygnałów, zwłaszcza radiowych, co znacznie zwiększa efektywność i niezawodność nowoczesnych rozwiązań elektronicznych.
