Triak - co warto wiedzieć?

Triak to element półprzewodnikowy stosowany do przełączania w obwodach prądu przemiennego. Jego główną cechą jest podtrzymywanie przewodzenia, po jego zainicjowaniu, aż do zaniku przepływu prądu.

Triaki to nieodłączny element nowoczesnych układów elektronicznych. Choć wiele osób nie zdaje sobie z tego sprawy, ich działanie jest kluczowe wszędzie tam, gdzie potrzebna jest kontrola mocy prądu. W tym artykule przyjrzymy się bliżej, jakie są rodzaje triaków, na jakiej zasadzie działają, a także jakie mają zastosowania, które mogą Cię zaskoczyć. Odkryj, jak te niepozorne komponenty wpływają na nasze codzienne życie.

Różnice między triakami a innymi półprzewodnikami

Porównując triak z innymi półprzewodnikowymi elementami mocy, takimi jak tranzystor i tyrystor, można zauważyć zarówno podobieństwa, jak i istotne różnice. Każdy z tych komponentów pełni ważną rolę w obwodach elektronicznych, jednak ich specyficzne cechy czynią je bardziej odpowiednimi dla różnych zastosowań.

Triak, będący rozbudowaną wersją tyrystora, umożliwia sterowanie prądem przemiennym w obu kierunkach. To odróżnia go od podstawowego tyrystora, który może przewodzić prąd tylko w jednym kierunku. Ta dwukierunkowość sprawia, że triaki są bardziej wszechstronne i idealne do zastosowań wymagających regulacji prądu przemiennego, takich jak np. ściemniacze czy regulatory mocy.

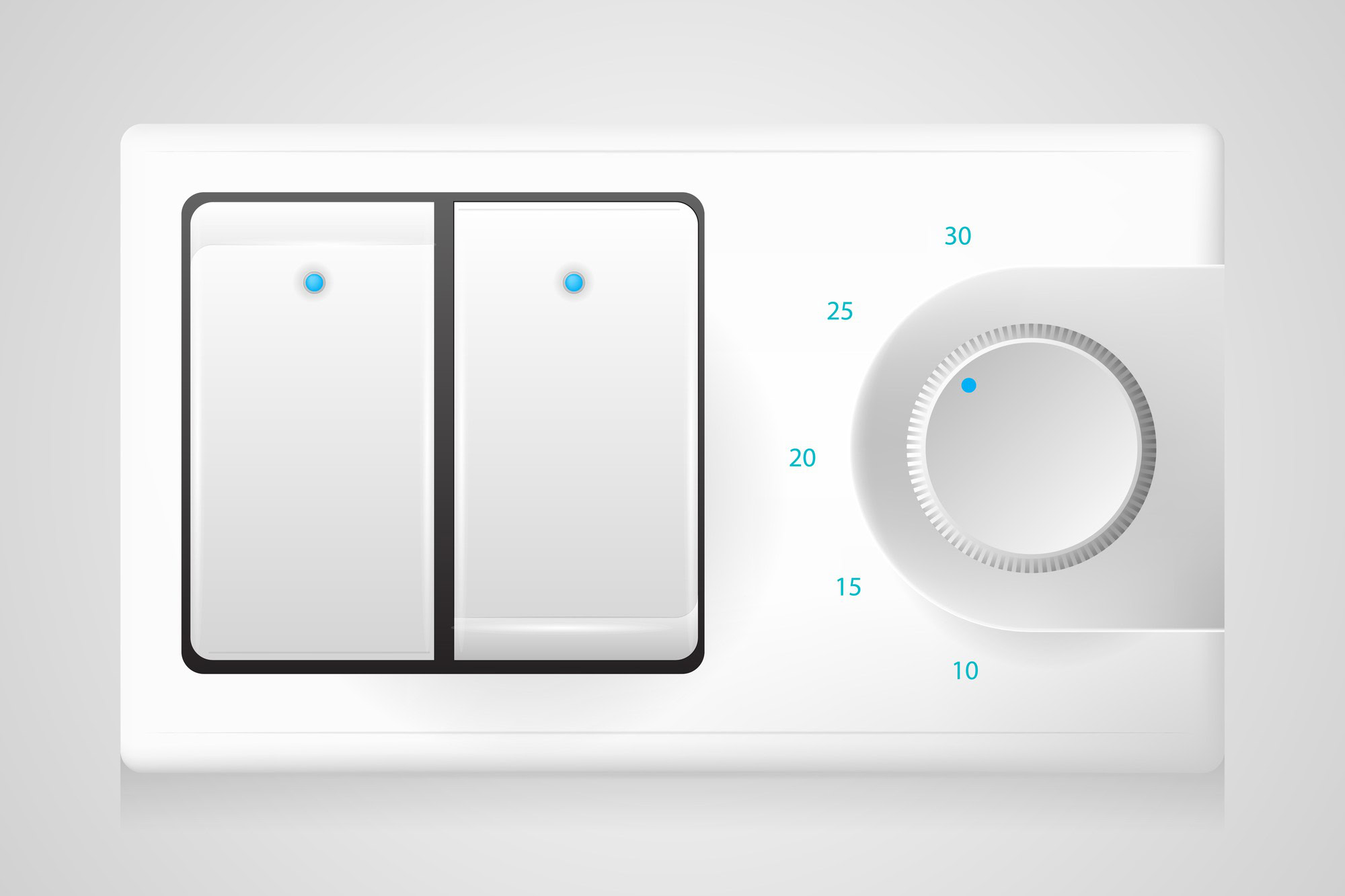

Wyłącznik ścienny ze ściemniaczem

Z kolei tranzystory to elementy przewodzące prąd w jednym kierunku, za to umożliwiają precyzyjne sterowanie natężeniem tegoż prądu. To z kolei jest nieosiągalne dla triaków i tyrystorów, gdzie natężenie prądu warunkują jedynie elementy obwodu przezeń sterowanego. Oto kluczowe różnice między nimi:

• Triak: Dwukierunkowość, możliwość sterowania w obu kierunkach prądu.
• Tyrystor: Przewodzi tylko w jednym kierunku, stosowany głównie w prostownikach.
• Tranzystor: Przewodzi w jednym kierunku, może sterować natężeniem prądu.

Te różnice czynią triaki bardziej uniwersalnymi w aplikacjach prądu przemiennego, podczas gdy tyrystory znajdują zastosowanie w bardziej wysoko specjalizowanych obwodach zaś tranzystory jedynie w obwodach prądu stałego.

Porównanie triaków z SCR

Porównanie triaków z SCR, czyli tyrystorami, pozwala zrozumieć kluczowe różnice funkcjonalne między tymi popularnymi elementami półprzewodnikowymi. Triaki, które umożliwiają sterowanie przepływem prądu przemiennego w obu kierunkach, stanowią wszechstronne rozwiązanie dla aplikacji wymagających regulacji mocy. Z kolei SCR, będące jednostronnymi tyrystorami, przewodzą tylko w jednym kierunku, co ogranicza ich zastosowanie głównie do obwodów prostowniczych.

Dzięki swej dwukierunkowości, triaki doskonale sprawdzają się w ściemniaczach oświetleniowych czy regulatorach obrotów silników, gdzie niezbędna jest precyzyjna kontrola mocy w obwodach prądu zmiennego. Można przyjąć, że triak to dwa tyrystory, połączone równolegle, lecz w przeciwnych kierunkach.

Symbol triaka

Zastosowanie triaków jest szczególnie korzystne w sytuacjach wymagających elastyczności i efektywności energetycznej, podczas gdy SCR, ze względu na swoją prostą konstrukcję, są preferowane w projektach wymagających jedynie podstawowej sterowalności. Oto niektóre różnice funkcjonalne między nimi:

• Triak: Dwukierunkowy przepływ prądu, idealny do dynamicznego sterowania mocą.
• SCR: Praca jednokierunkowa, wykorzystywane w zastosowaniach gdzie wymagana jest prostota konstrukcji.
• Zastosowanie triaków obejmuje obwody prądu przemiennego wymagające regulacji w obu kierunkach, podczas gdy SCR są ograniczone do prostszych systemów.
• Oba elementy zaczynają przewodzić prąd po zainicjowaniu jego przepływu (nazywa się to “zapłonem” triaka lub tyrystora) impulsem prądu przyłożonym do elektrody sterującej, bramki.
• Oba elementy przewodzą tak długo, jak długo prąd przez nie płynący ma dostatecznie wysokie natężenie, elektroda sterująca nie ma już wtedy wpływu na działanie elementu.

Zasada działania triaków

Triak, będący nieodłącznym elementem współczesnych układów elektronicznych, działa na zasadzie kontrolowania przepływu prądu w dwóch kierunkach. Główna zasada działania triaka polega na włączaniu i wyłączaniu przewodzenia prądu przemiennego poprzez zastosowanie impulsu napięciowego na odpowiednią elektrodę, bramkę.

Kiedy na bramkę triaka zostanie przyłożone odpowiednie napięcie sterujące, komponent ten przewodzi prąd w obu kierunkach, umożliwiając precyzyjną regulację mocy dostarczanej do obciążenia. Ta zdolność regulacji przepływu prądu stwarza szerokie możliwości w aplikacjach takich jak ściemniacze oświetleniowe i kontrolery silników elektrycznych, gdzie potrzebna jest dokładna kontrola parametrów pracy urządzeń.

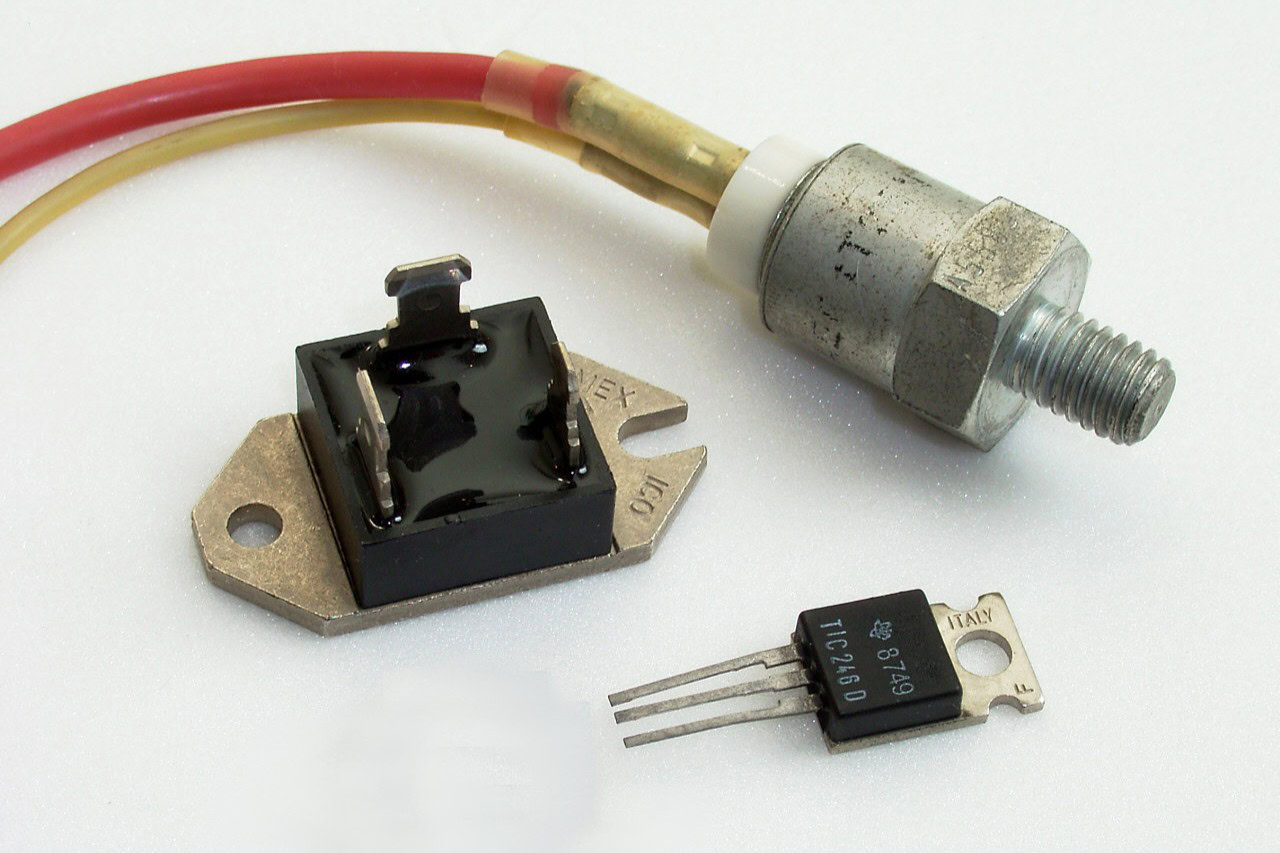

Triaki w różnych obudowach

Budowa triaka, widoczna na schematach, ukazuje trzy elektrody: anodę A1, anodę A2 i bramkę (G). To właśnie przez bramkę, poprzez impuls elektryczny, triak zostaje wzbudzony do przewodzenia prądu. Rolę kluczową w działaniu triaka odgrywa dwukierunkowa możliwość przepływu prądu, co odróżnia go od tradycyjnych tyrystorów, umożliwiających przepływ prądu w jednym kierunku. Dzięki takiej konstrukcji triak znajduje zastosowanie w zaawansowanej elektronice użytkowej oraz w systemach przemysłowej automatyki, wspierając energooszczędność i efektywność operacyjną.

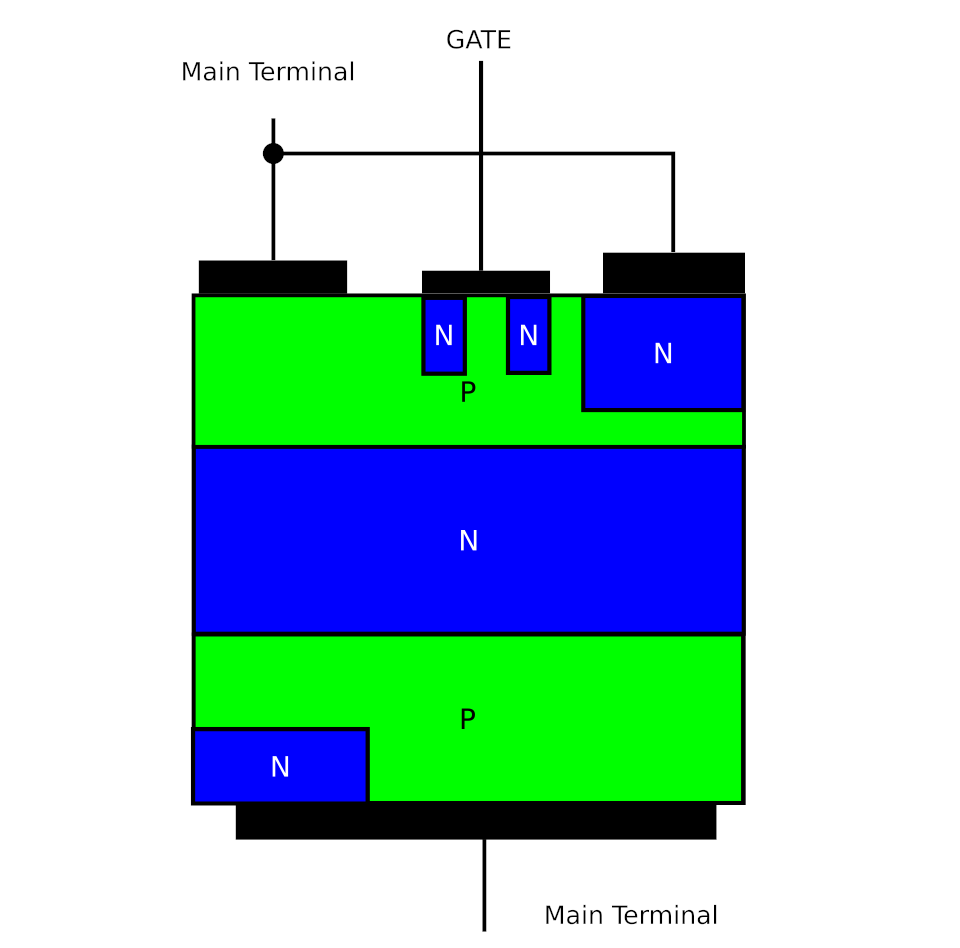

Struktura triaka

Istotną cechą triaka jest występowanie w obrębie jego struktury dodatniego sprzężenia zwrotnego, które podtrzymuje raz zainicjowany przepływ prądu. To również powoduje, że triaki i tyrystory cechują się bardzo szybkim narastaniem prądu obciążenia, niedostępnym dla tranzystorów, co jest istotne w niektórych zastosowaniach, na przykład działach elektromagnetycznych.

Praktyczne zastosowania triaków w codziennym życiu

Zastosowanie triaków w codziennym życiu jest niezwykle szerokie, co wpływa na komfort i efektywność naszych codziennych czynności. Triaki umożliwiają precyzyjne sterowanie urządzeniami elektronicznymi w sposób, który zwiększa kontrolę i oszczędność energii. Ich wszechstronność i funkcjonalność sprawiają, że można je znaleźć w wielu systemach domowych i przemysłowych.

• Ściemniacze oświetleniowe: umożliwiają regulację intensywności światła, tworząc pożądany nastrój.
• Regulatory obrotów silników: zapewniają kontrolę prędkości pracy urządzeń elektrycznych.
• Urządzenia AGD: poprawiają efektywność energetyczną np. w odkurzaczach.
