Zdjęcia RTG kojarzone są najczęściej z bolącymi zębami lub złamaną ręką. Jednak medycyna nie jest jedynym miejscem, gdzie wykorzystuje się promieniowanie rentgenowskie.
Zdjęcia x-ray są też bardzo często używane przez elektroników. Są wręcz niezastąpione, gdy trzeba zbadać np. poprawność montażu PCB.
W sieci znaleźć można czasami zdjęcia x-ray popularnych urządzeń, które z chęcią oglądane są przez różne osoby – nie tylko profesjonalistów. Dlatego poprosiliśmy dwie firmy, aby pomogły w realizacji zdjęć rentgenowskich produktów, które są dobrze znane czytelnikom Forbota.
Sprzęt do testów przekazał Botland, a zdjęcia wykonała firma Smart Solutions, która specjalizuje się w metrologii i tomografii przemysłowej – więcej na końcu wpisu (możecie tam również zobaczyć urządzenie, na którym powstały zdjęcia umieszczone w tym artykule).
Oto wyjątkowa seria zdjęć x-ray popularnych urządzeń i modułów elektronicznych, które kojarzone są przez większość hobbystów. Nie będziemy przeprowadzać tutaj żadnych dokładnych analiz, traktujemy to w kategoriach ciekawostki.
Arduino UNO R4 WiFi to nowoczesna wersja klasycznej płytki Arduino UNO, która zyskała możliwość komunikacji za pomocą WiFi oraz Bluetooth. Głównym układem jest mikrokontroler Renesas RA4M1 (ARM Cortex‑M4). Arduino UNO R4 WiFi oferuje większą moc obliczeniową od swojego poprzednika. Ma również wbudowaną matrycę LED (podobnie jak micro:bit).
Na zdjęciach wykonanych w technologii x-ray wyraźnie widać charakterystyczne elementy – takie jak np. złącze zasilania, gniazdo USB typu C oraz przycisk RESET. Oprócz tego można dostrzec moduł ESP32-S3-Mini odpowiedzialny za łączność bezprzewodową oraz charakterystyczną antenę.

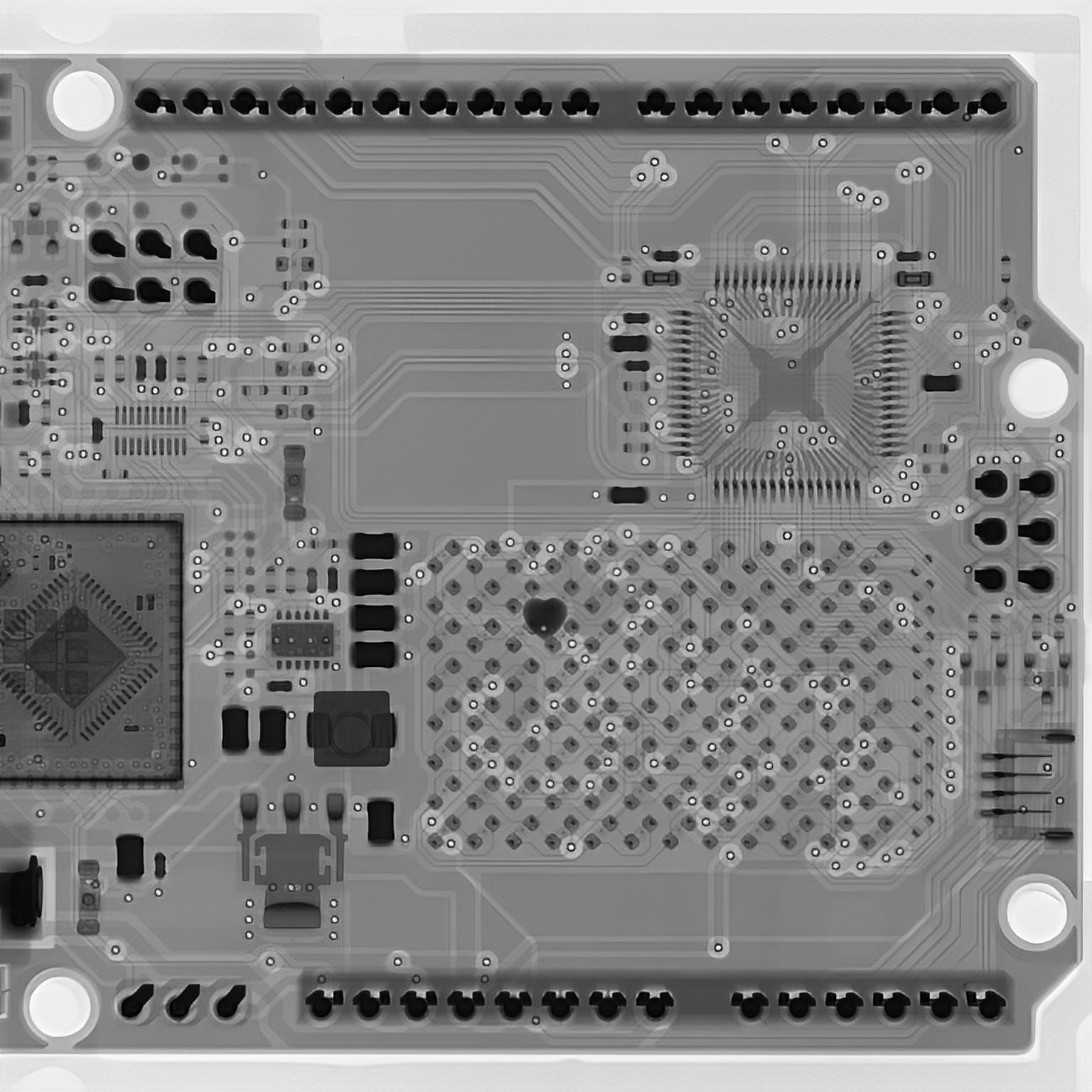

Z kolei po prawej stronie płytki widoczny jest główny mikrokontroler Renesas RA4M1 o wyraźnie zaznaczonej strukturze wewnętrznej, a tuż pod nim znajduje się matryca LED. Co ciekawe, na zdjęciach wykonanych z użyciem promieni rentgenowskich, przebija się również małe serce, które znajduje się na spodzie płytki – jest ono fragmentem warstwy opisowej (oprócz nadrukowanego tekstu jest tam symbol serca, który pokryty jest spoiwem lutowniczym – stąd jego obecność na powyższym zdjęciu).
M5Stack Cardputer to zaawansowany, przenośny mikrokomputer o bardzo kompaktowych wymiarach, zaprojektowany do tworzenia własnych projektów elektronicznych i aplikacji IoT. Sercem urządzenia jest płytka M5Stamp S3 z mikrokontrolerem ESP32‑S3, zapewniająca łączność WiFi i zaskakująco dużą moc obliczeniową (tak, można na tym odpalić Dooma).

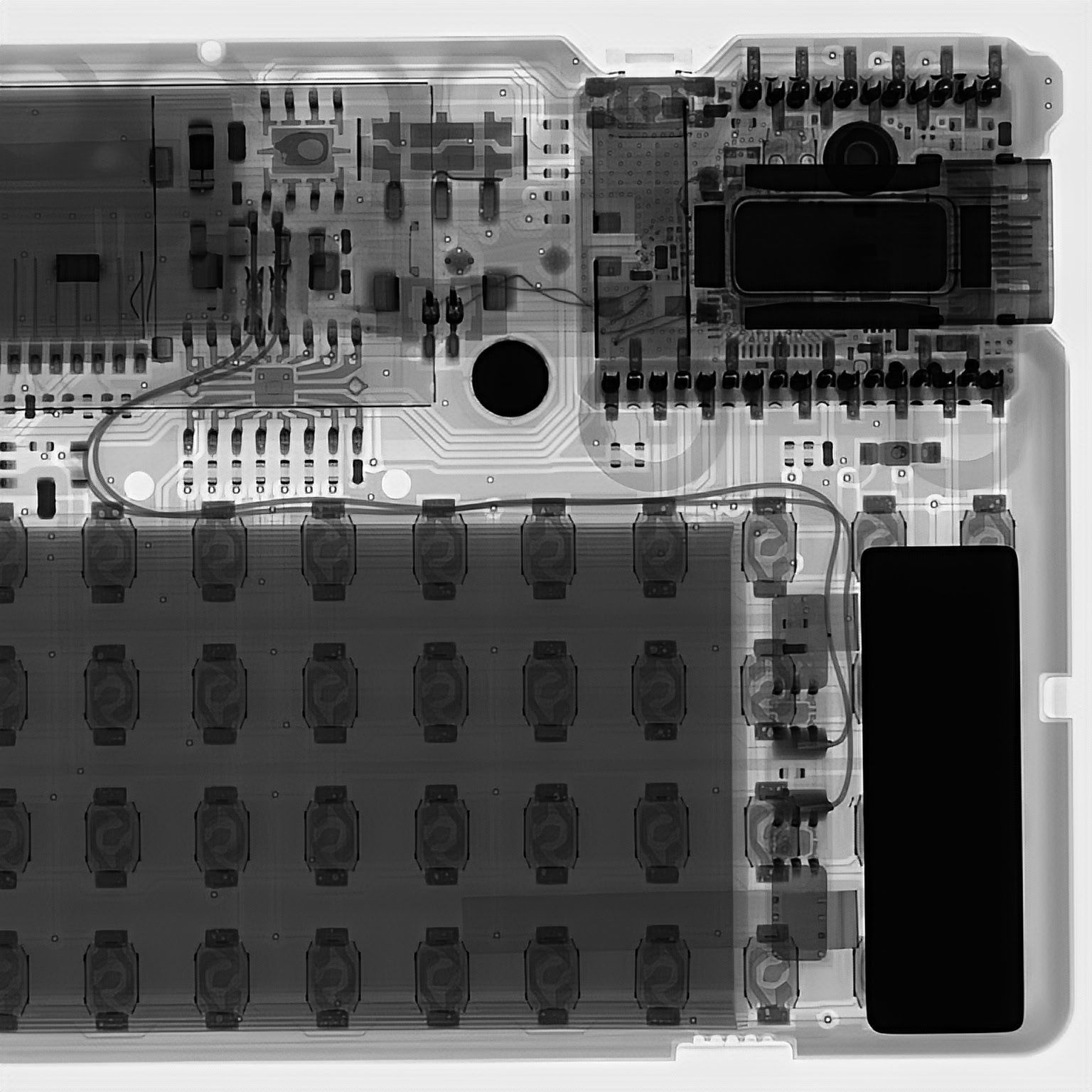

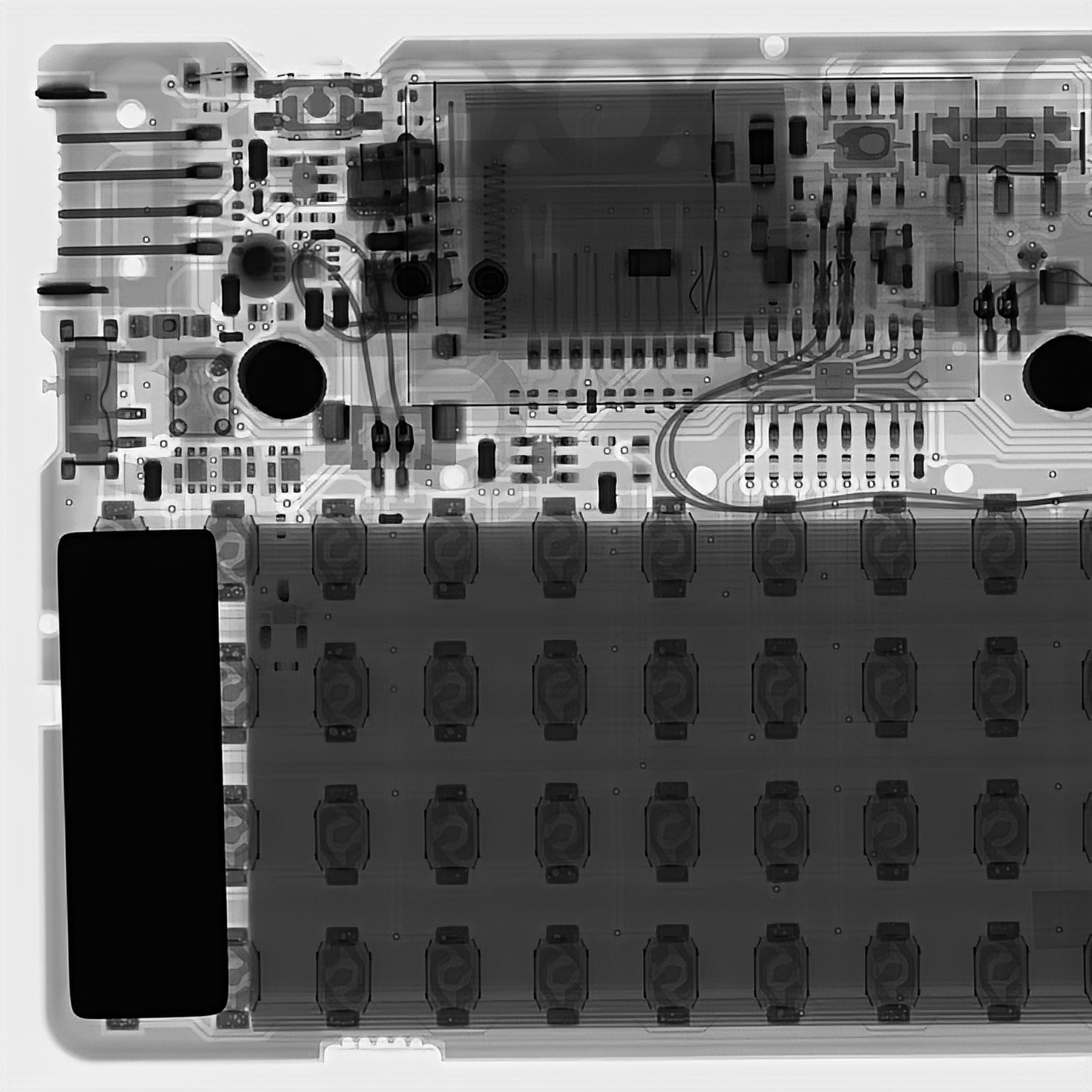

Na zdjęciach x‑ray widoczna jest umieszczona przy bocznej krawędzi płytka M5Stamp S3. Można dostrzec także strukturę klawiatury z 56 przyciskami oraz wyświetlacz. Widać też dwa akumulatory (mały w górnej części i większy w dolnej części urządzenia). Dwa czarne prostokąty po bokach to magnesy. Co ważne, na zdjęciach przedstawiona jest pierwsza wersja tego urządzenia, która została niedawno wycofana – jej następca to M5Stack Cardputer Adv Version.
Rebel RB-830 to tani, uniwersalny miernik przeznaczony do wykonywania podstawowych pomiarów elektrycznych i elektronicznych. Umożliwia pomiar napięcia i prądu, a także rezystancji, co czyni go podstawowym narzędziem każdego elektronika. Dodatkowo wyposażono go w osobne gniazdo do testowania tranzystorów i diod. Miernik posiada też funkcję automatycznego wykrywania polaryzacji.

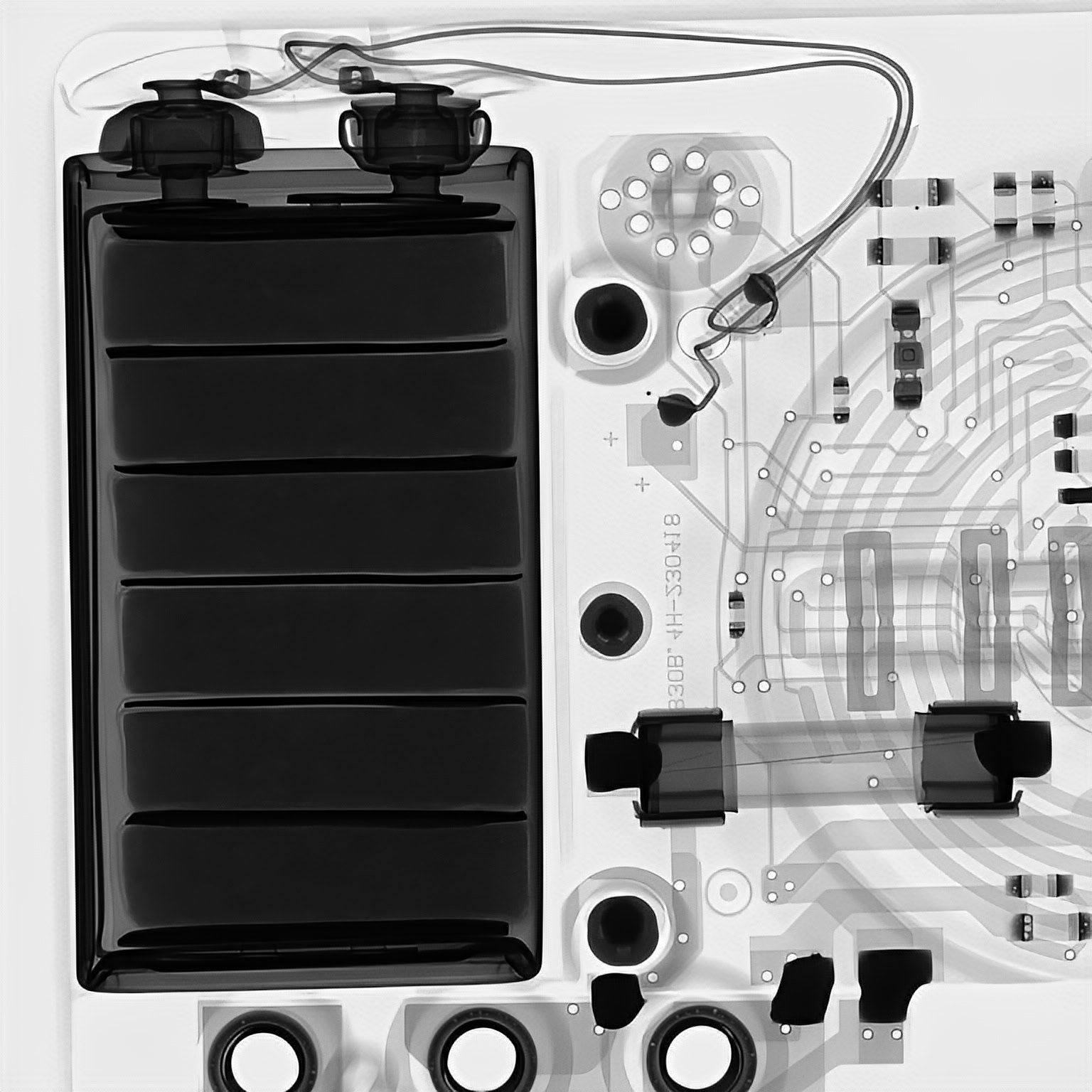

Na zdjęciu widoczna jest bateria 9V zasilająca urządzenie – widać doskonale, że zbudowana jest z sześciu osobnych ogniw, które zostały połączone szeregowo. Obok baterii widoczny jest bezpiecznik, co ciekawe (nawet przez obudowę) możemy łatwo sprawdzić, że nie jest przepalony.

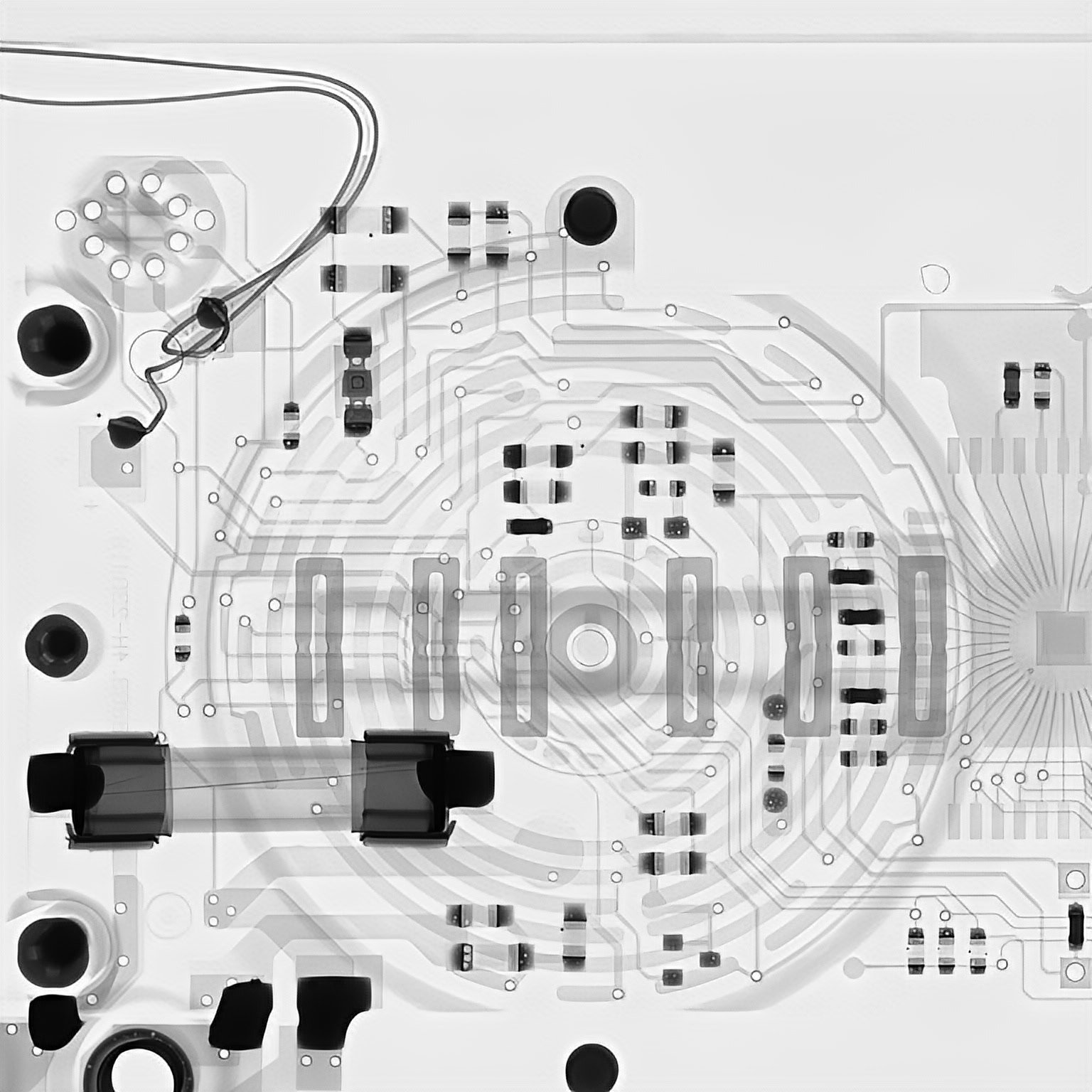

Centralną część konstrukcji zajmuje charakterystyczny przełącznik obrotowy, którego mechanizm bardzo dobrze widoczny jest na prześwietleniu. Dodatkowo, widać też wejściowe gniazda bananowe, gniazdo służące do testowania tranzystorów i diod oraz układ scalony, który jest mózgiem miernika.
Raspberry Pi 5 to najnowsza odsłona popularnego komputera jednopłytkowego, oferująca znaczący wzrost wydajności względem swoich poprzedników. Sprawdza się zarówno w edukacji, jak i w projektach hobbystycznych, automatyce, prototypowaniu czy jako nie wielki komputer domowy. To uniwersalna platforma, która daje dużą swobodę tworzenia zaawansowanych rozwiązań.

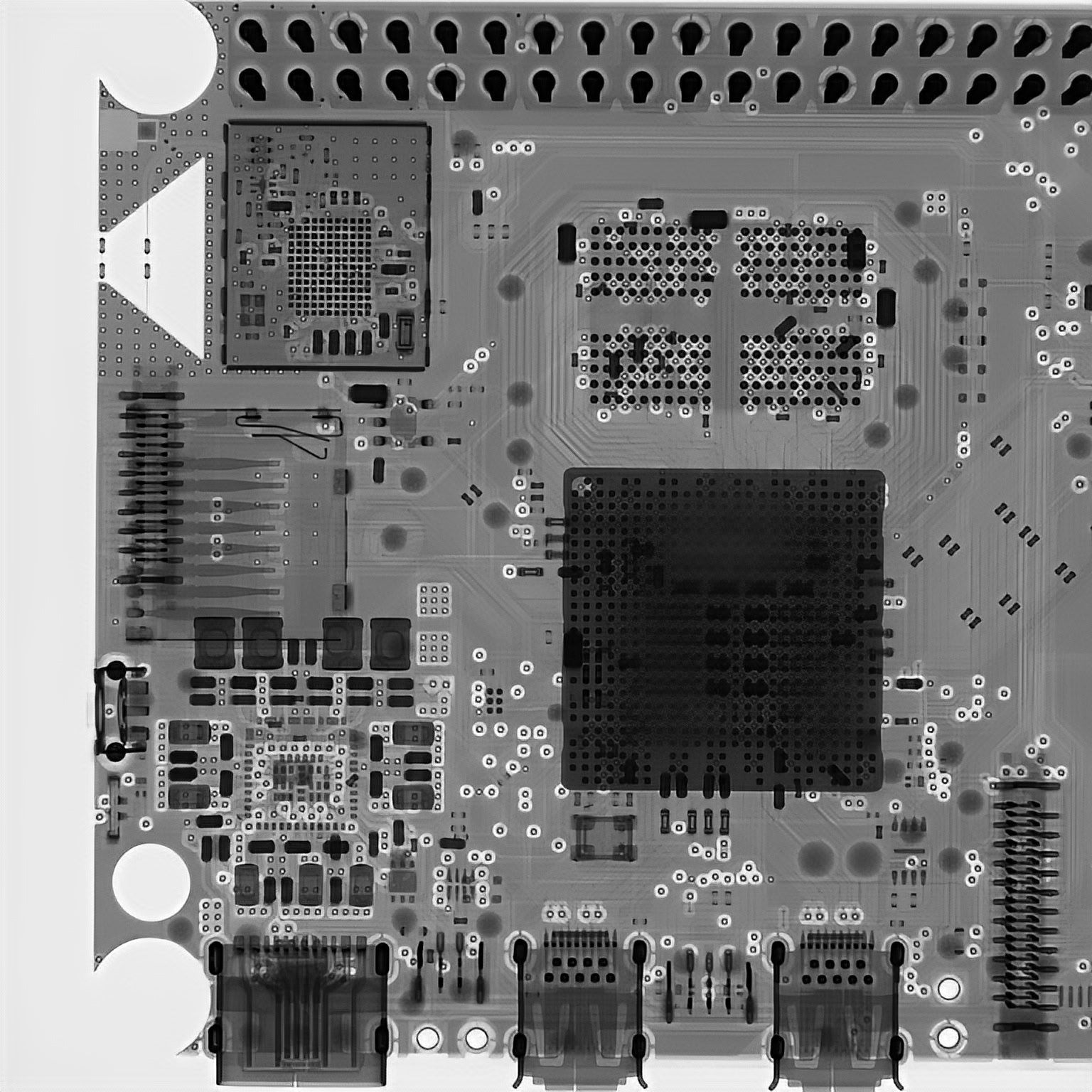

Patrząc od lewej strony płytki, na prześwietleniu widoczne jest złącze interfejsu PCI Express 2.0 i slot na kartę pamięci. W lewym górnym rogu widoczny jest moduł do komunikacji bezprzewodowej wraz z charakterystyczną, trójkątną anteną.

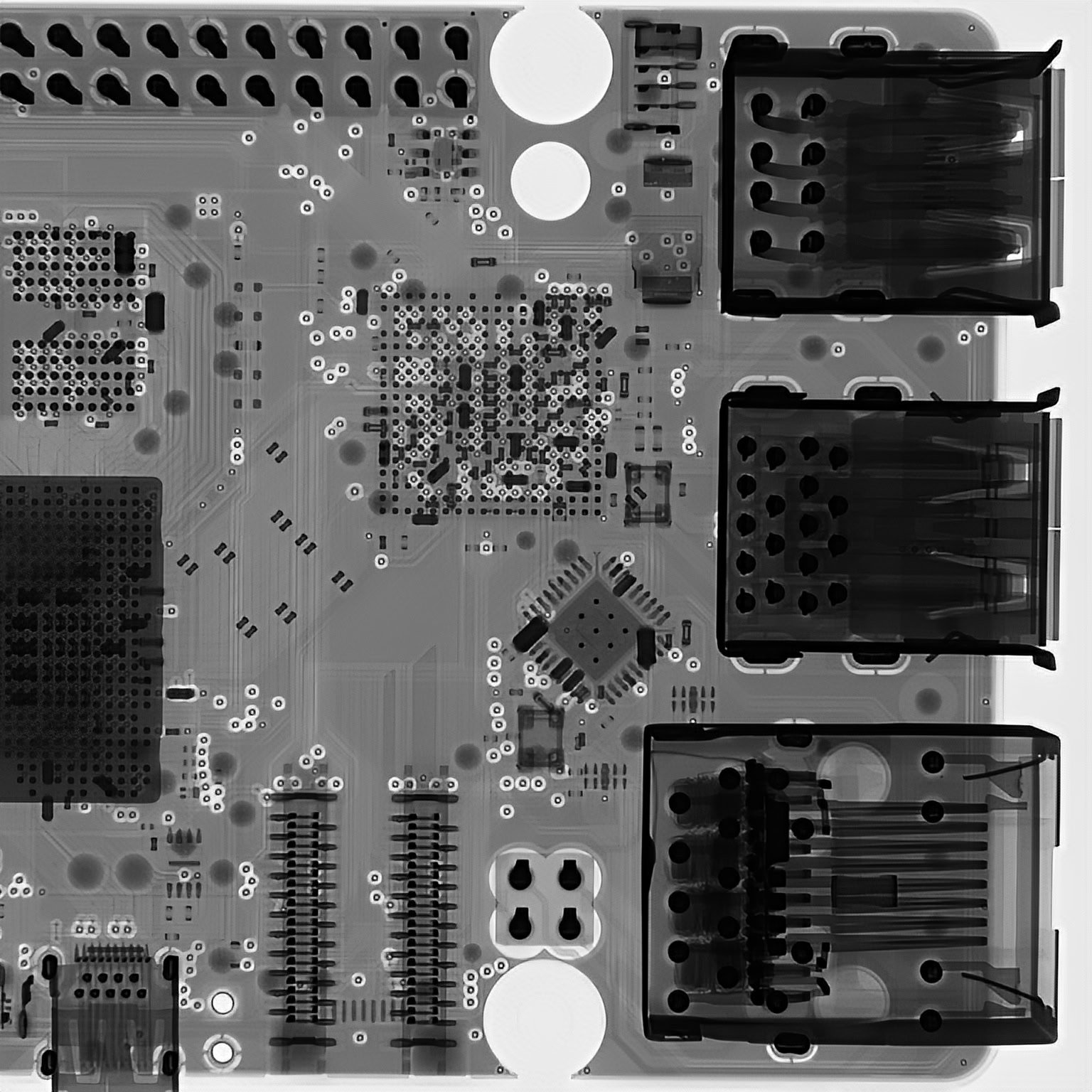

Możemy również dostrzec tam centralnie położony procesor, a właściwie imponującą liczbę punktów lutowniczych, które się pod nim znajdują. Nad procesorem widoczne jest miejsce na układy pamięci RAM. Po prawej stronie płytki można zajrzeć do wnętrza gniazd USB 3.0 oraz Ethernet.
Niewielka, energooszczędna płytka z mikrokontrolerem ESP32‑S3, wyposażona w WiFi, Bluetooth oraz uniwersalne wyprowadzenia GPIO – wszystko to w niewielkiej, kompaktowej formie. Seeed Xiao ESP32-S3 stosowane jest w urządzeniach IoT, czujnikach oraz miniaturowych systemach automatyki.

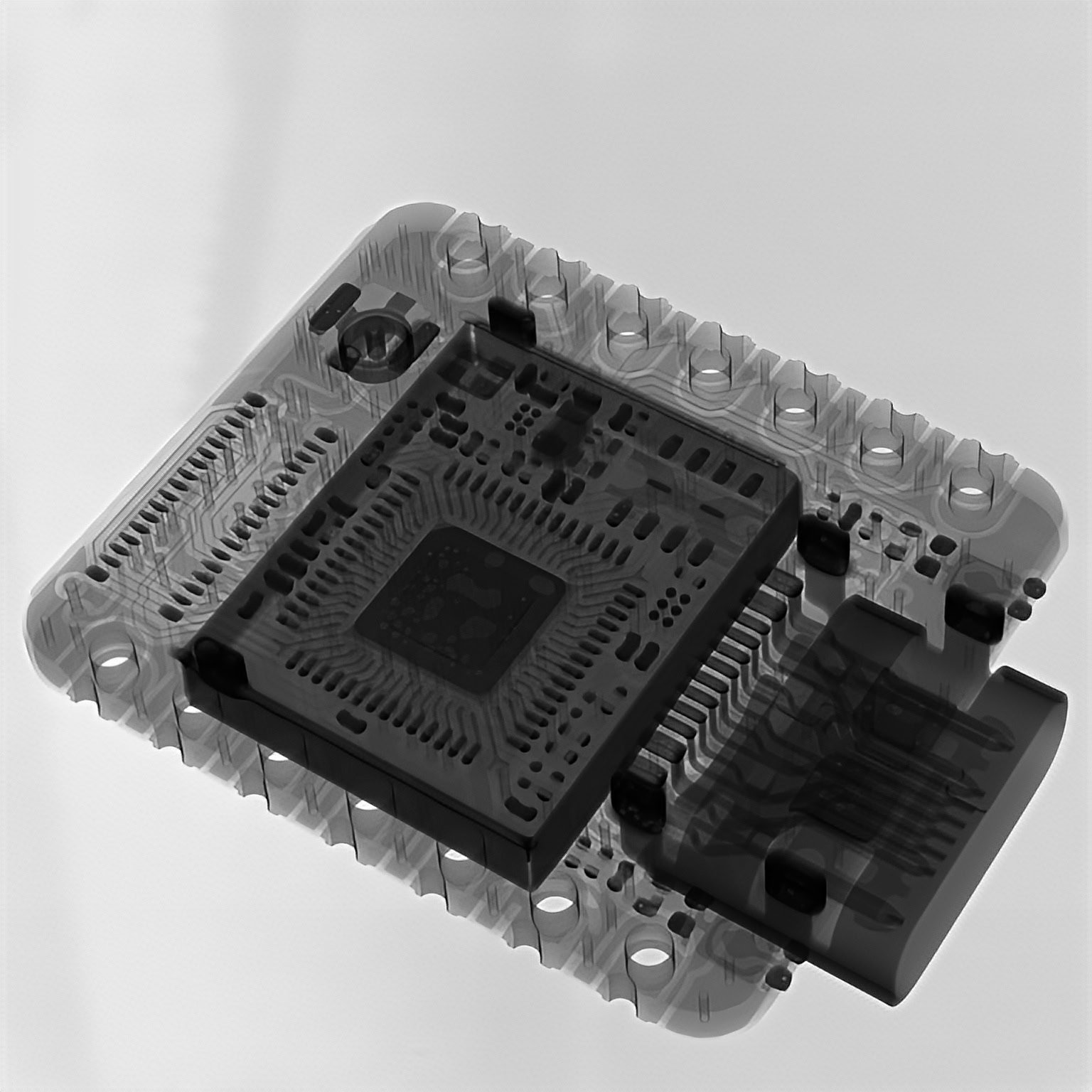

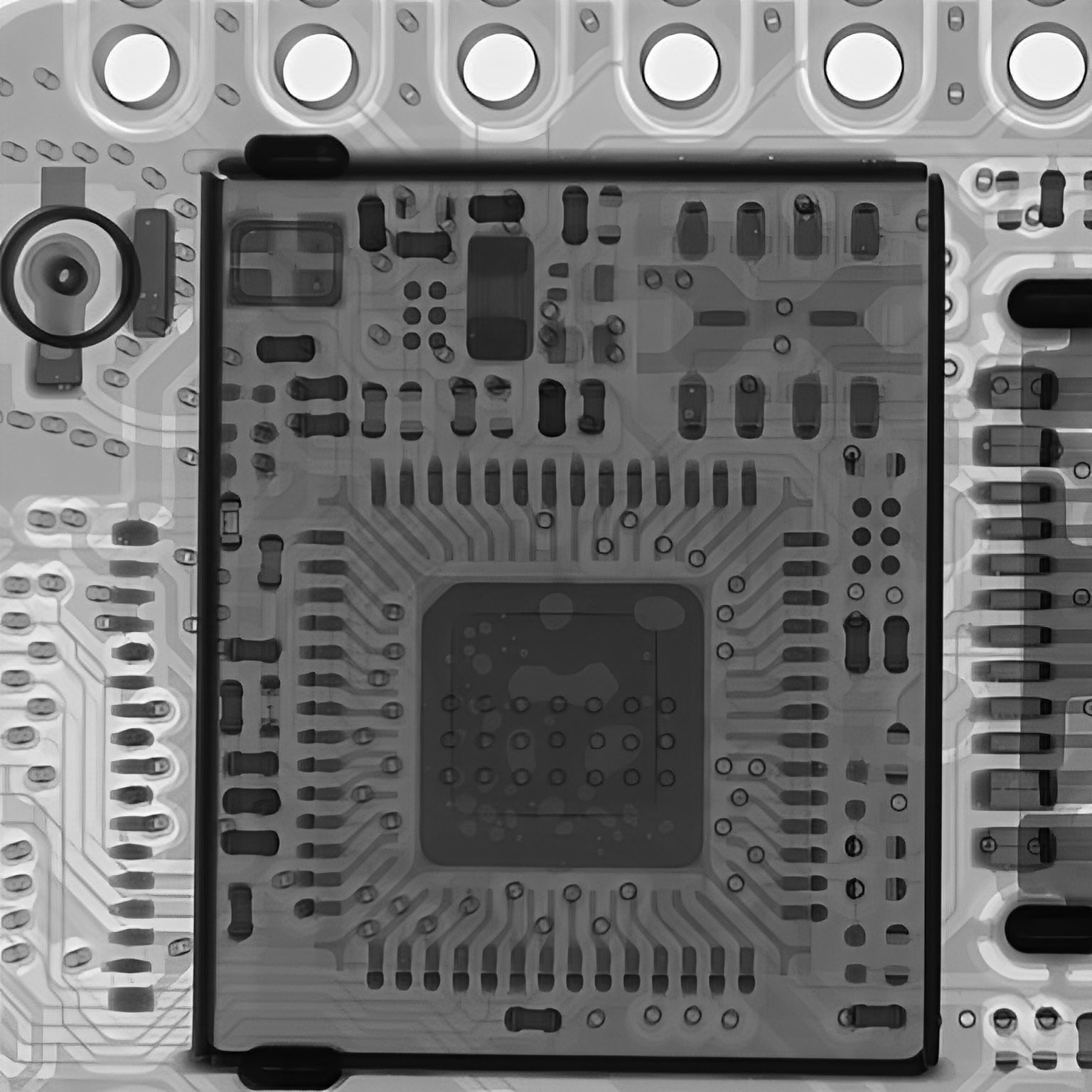

Płytka składa się z niewielu elementów, dlatego na zdjęciu x-ray od razu w oczy rzuca się układ ESP32-S3, który zajmuje znaczną część całego modułu. Oprócz niego, pod metalową osłoną, dostrzec można całkiem sporo dodatkowych elementów. Moduł wyposażony jest również w złącze USB typu C, złącze antenowe, a także miniaturowe przyciski Reset i Boot.
Zaawansowany przenośny lokalizator SenseCAP Card Tracker T1000-E obsługuje komunikację LoRa, Bluetooth, Thread oraz Zigbee i przeznaczony jest m.in. do pracy w sieciach Meshtastic. Urządzenie ma kompaktową formę karty, jest lekkie i wygodne do noszenia, dzięki czemu świetnie sprawdza się w mobilnych zastosowaniach terenowych.

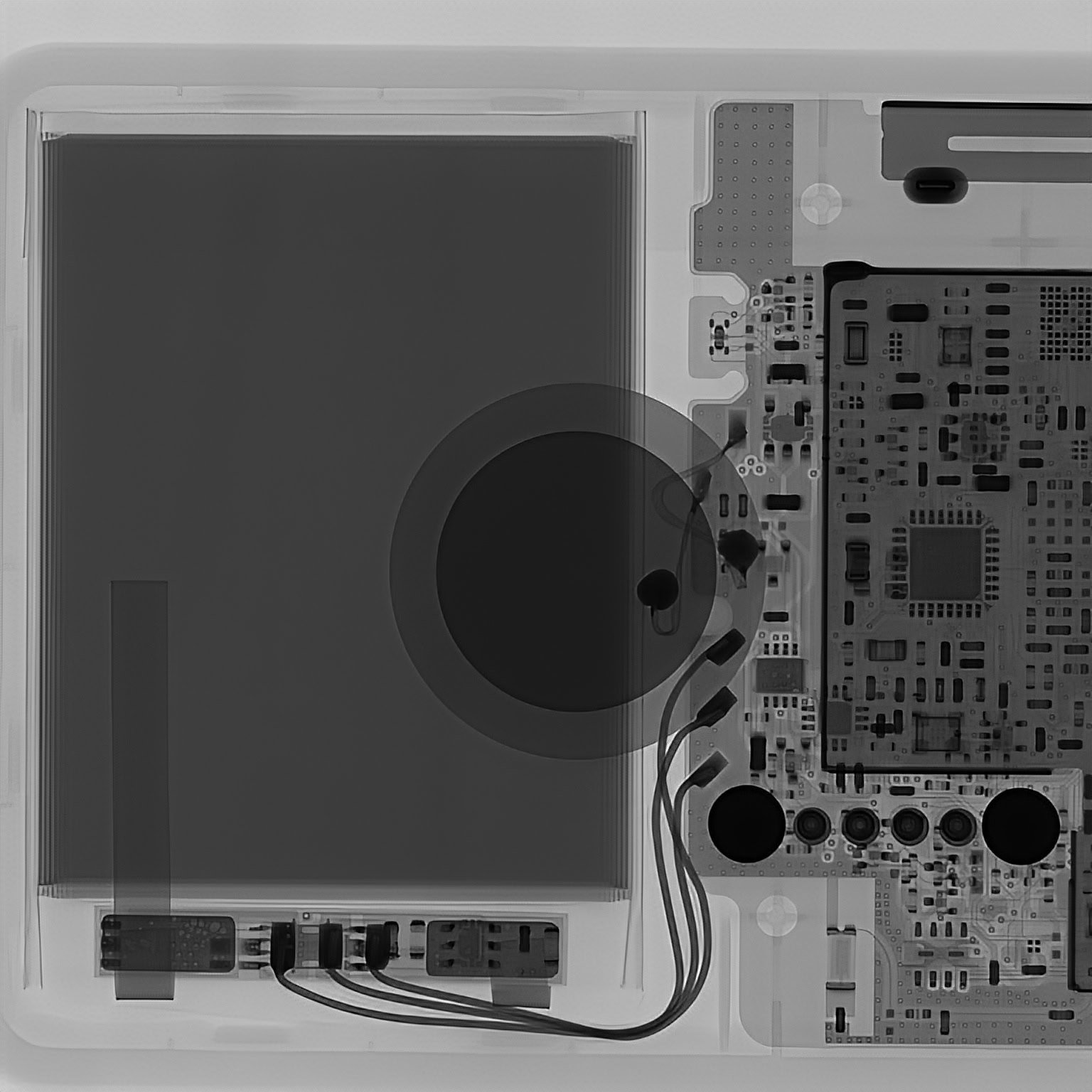

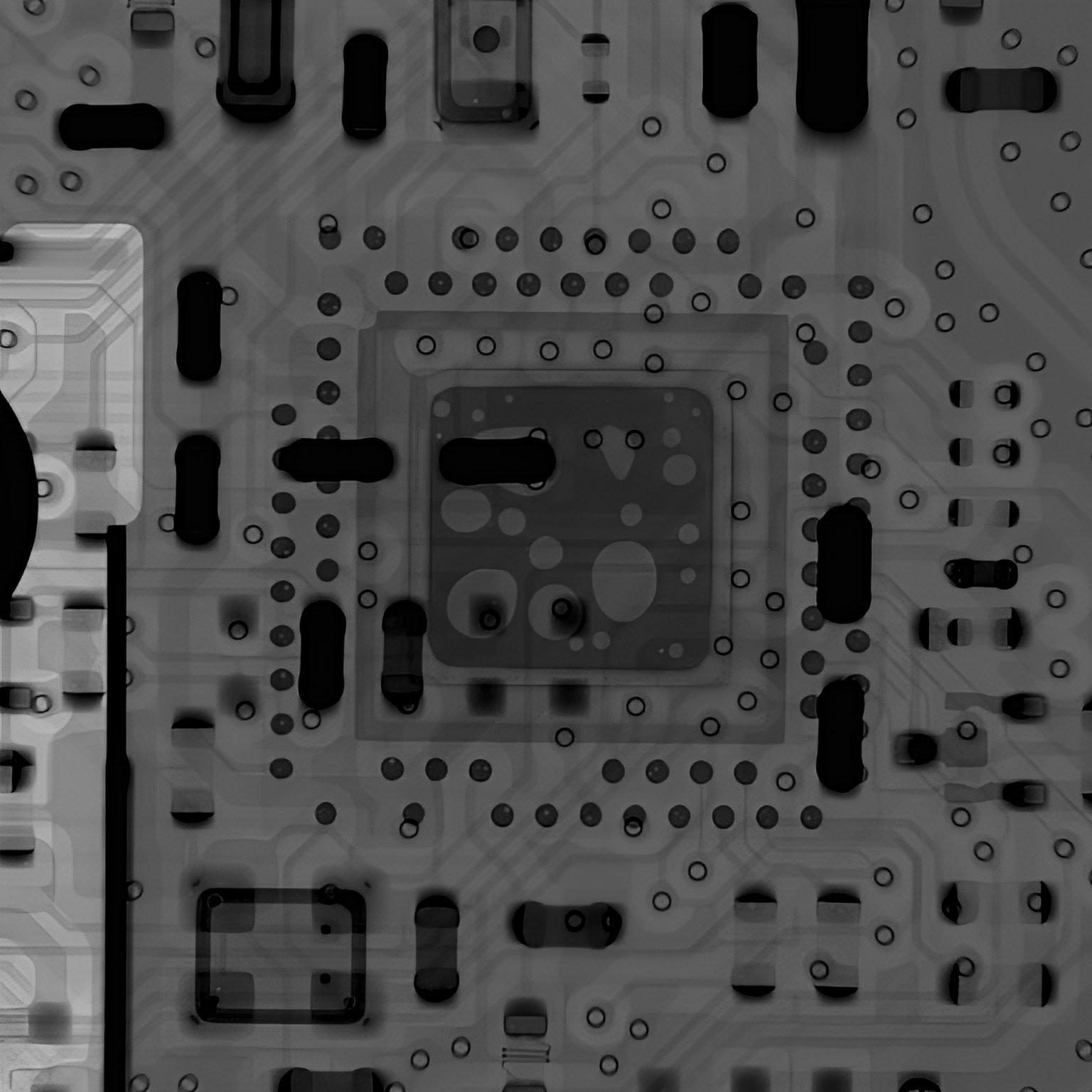

Po lewej stronie widoczne jest ogniowo zasilające układ oraz blaszka piezoelektryczna, dzięki której urządzenie może wydawać dźwięki. Z kolei po prawej stronie widoczna jest elektronika znajdująca się wewnątrz obudowy. Drugie zdjęcia przedstawia zbliżenie na jeden z układów w obudowie BGA.
Ostatni bohater tego wpisu to BleBox SwitchBoxD – moduł automatyki domowej montowany w puszce elektrycznej, który pozwala na sterowanie obwodami zasilanymi napięciem sieciowym 230 V przez WiFi. Urządzenie współpracuje z aplikacją mobilną, co pozwala na włączanie i wyłączanie podłączonych odbiorników na odległość.

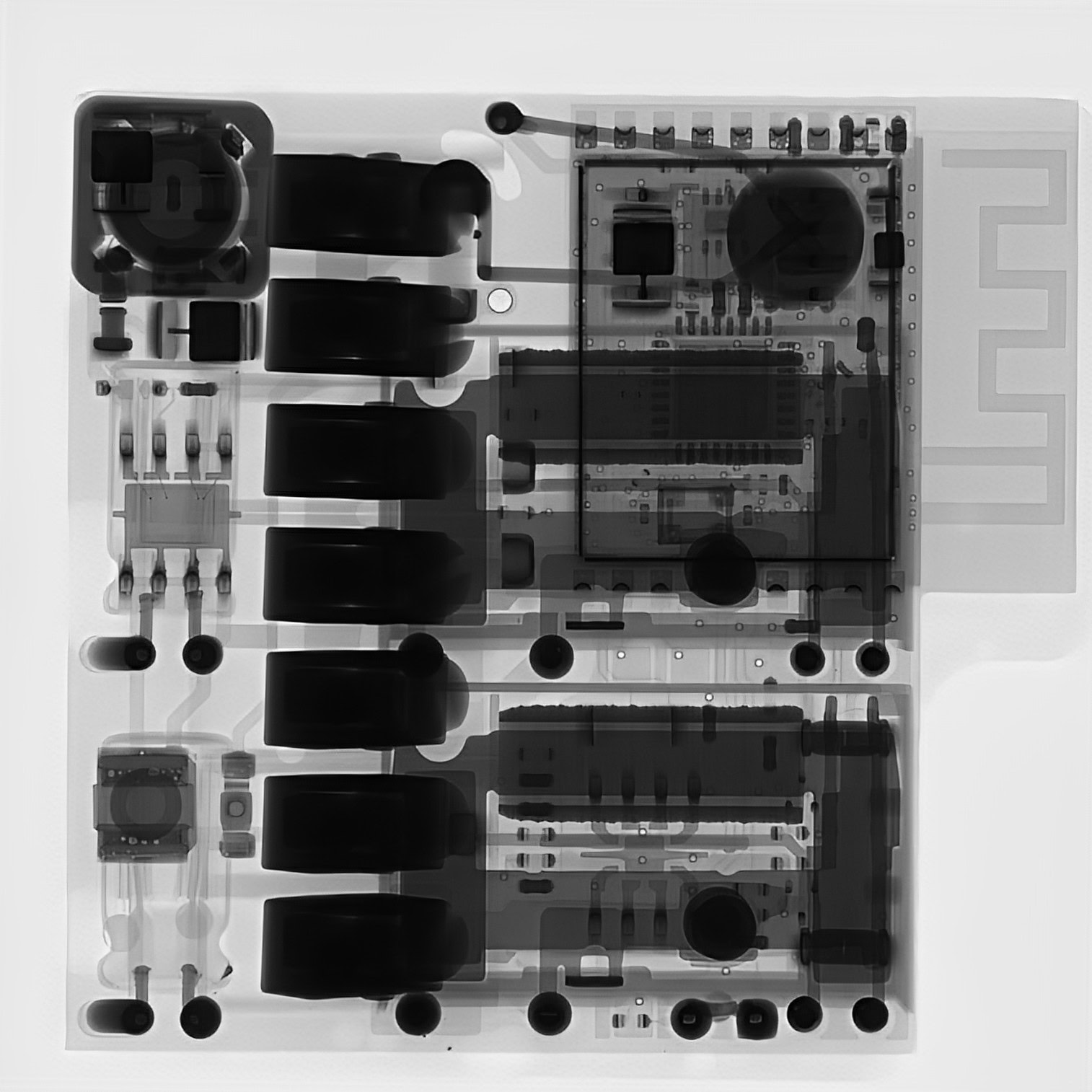

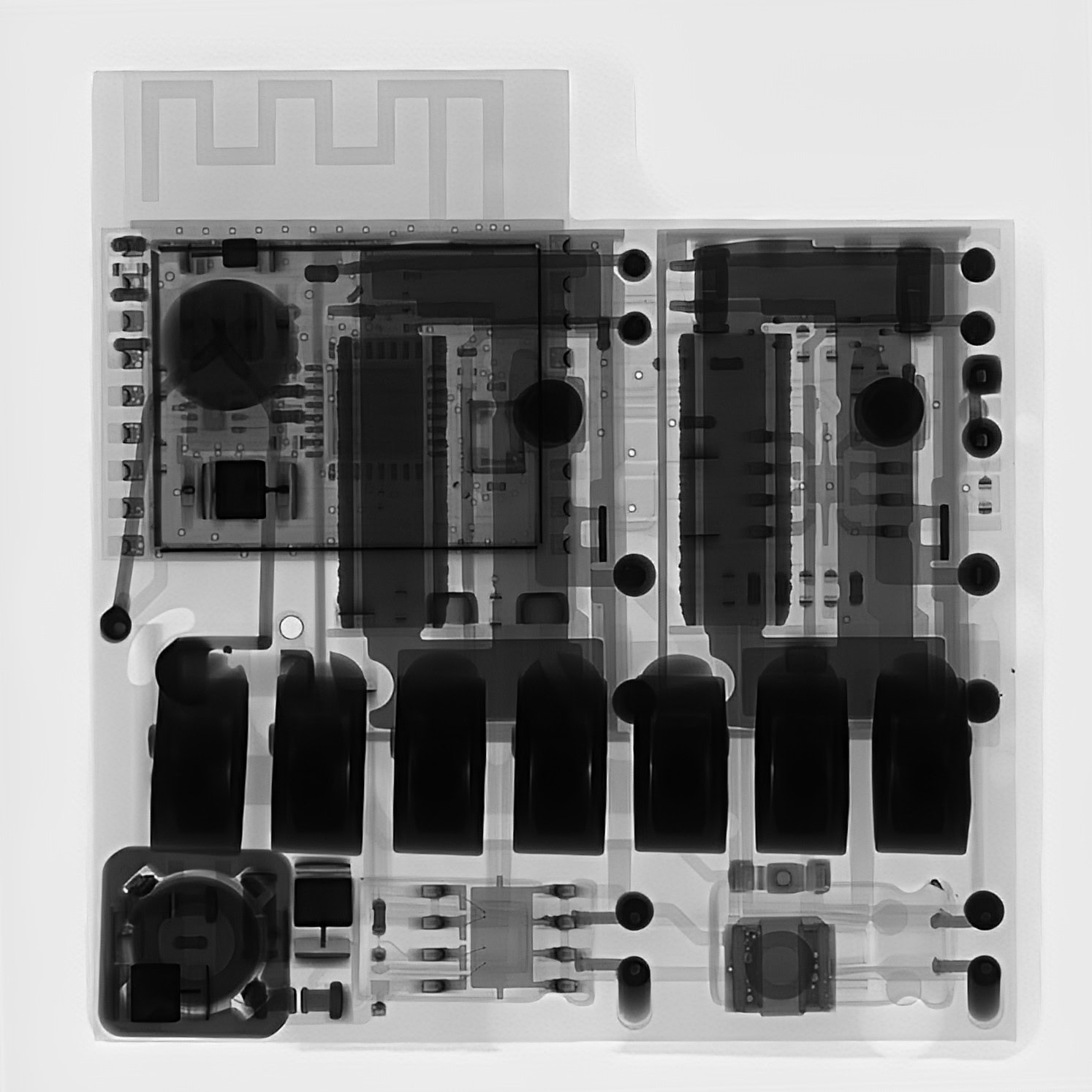

Moduł ten domyślnie zamknięty jest w szczelnej obudowie, więc dopiero na takim zdjęciu widać, co kryje się w środku. Siedem małych, czarnych prostokątów to styki złącz, do których podłącza się przewody. Oprócz tego widoczny jest charakterystyczny moduł do komunikacji bezprzewodowej, dioda sygnalizacyjna oraz przycisk.
Smart Solutions to polska firma, która powstała w 2008 roku z pasji do metrologii. Firma zajmuje się świadczeniem usług oraz dystrybucją profesjonalnych systemów i rozwiązań do precyzyjnych pomiarów i badań nieniszczących.
Oferowane przez nich systemy wykorzystywane są m.in. przez branżę motoryzacyjną, zbrojeniową i lotniczą, przy obróbce metali i tworzyw sztucznych, formowaniu wtryskowym, druku 3D, odlewnictwie, a także w działalności badawczo-rozwojowej oraz w szkolnictwie, szkolnictwie wyższym i przy badaniach naukowych w wielu dziedzinach.

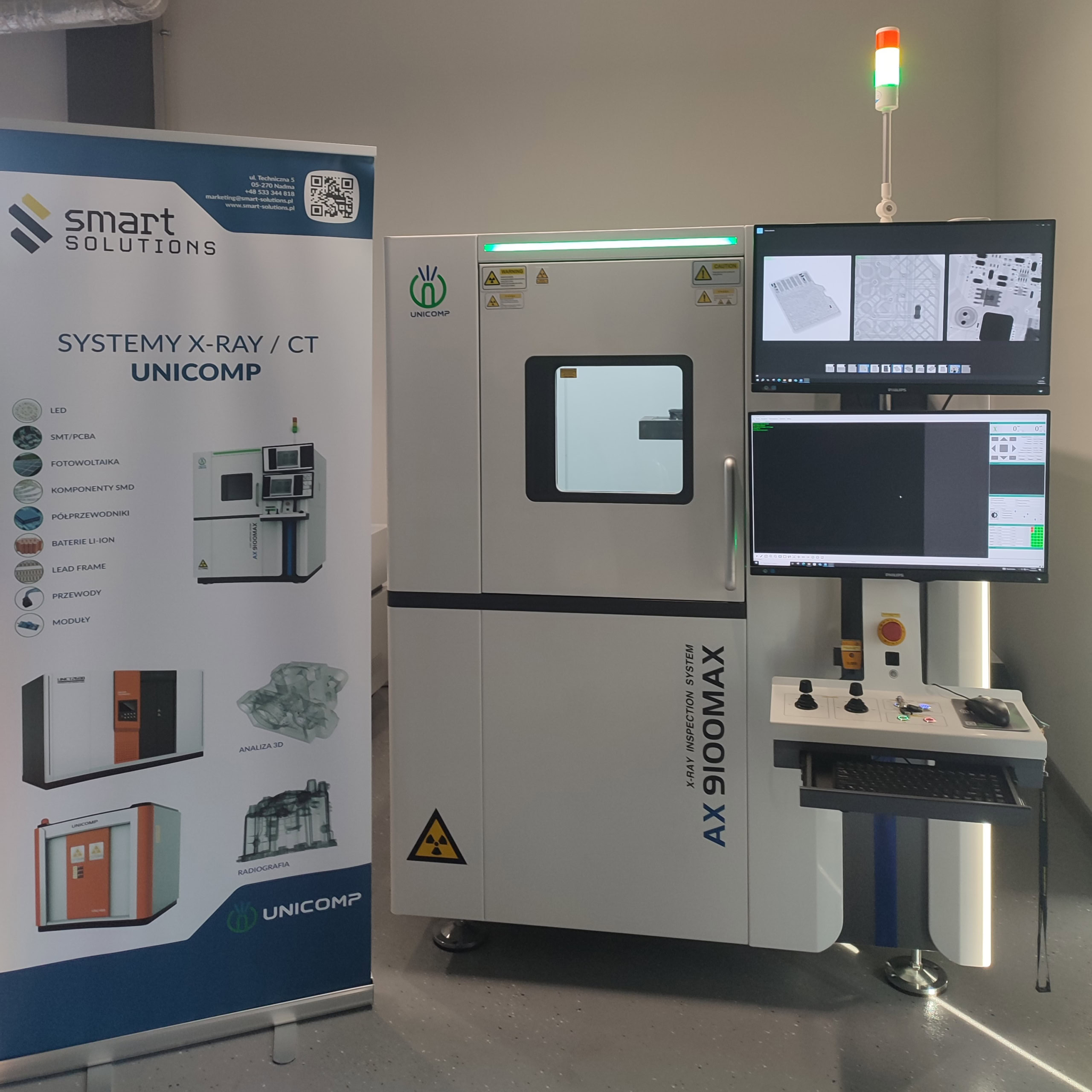

Urządzenie, na którym powstały zdjęcia widoczne w tym artykule
W przypadku branży elektronicznej oferują tomografy przemysłowe firmy Unicomp. Są to systemy dostosowane do różnych wymagań klientów, po systemy offlinowe, po systemy pracujące w linii produkcyjnej. Każdy z systemów wyposażony jest w filtry cyfrowe, zwiększające czytelność zdjęć, czy też automatyczne procedury weryfikacji, takie jak analiza pustek powietrza, analiza kulek BGA, analiza przelania otworów THT/PHT. Dodatkowo możliwe jest zastosowanie techniki tomografii komputerowej 2.5D (laminografii) czy też 3D – pełnej tomografii komputerowej, wizualizującej wady obwodów elektronicznych w przestrzeni trójwymiarowej.
Dla formalności zaznaczamy, że nie jest to wpis sponsorowany. Chcieliśmy zrealizować takie zdjęcia, a firma Smart Solutions zaoferowała bezpłatną pomoc. Jeszcze raz dziękujemy za możliwość zajrzenia do wnętrza elektroniki i w ramach odwdzięczenia się zachęcamy do zajrzenia na ich stronę.
Odnośniki do niektórych produktów umieszczone w tym wpisie prowadzą do głównego partnera serwisu – sklepu Botland. Nie są to linki afiliacyjne. Na tej podstronie opisaliśmy na czym dokładnie polega nasza współpraca.
