Kurs STM32 F4 - #5 - Pomiar napięcia (ADC), DMA, STMStudio


Pomocna odpowiedź

@Treker chodzi o ten kawałek kodu:

/* USER CODE BEGIN 2 */
HAL_ADC_Start(&hadc1);
const float V25 = 0.76; // [Volts]
const float Avg_slope = 0.0025; //[Volts/degree]
const float SupplyVoltage = 3.0; // [Volts]
const float ADCResolution = 4095.0;
/* USER CODE END 2 */

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
 if (HAL_ADC_PollForConversion(&hadc1, 10) == HAL_OK) { // Oczekiwanie na zakonczenie konwersji

 PomiarADC = HAL_ADC_GetValue(&hadc1);// Pobranie zmierzonej wartosci
 Vsense = (SupplyVoltage*PomiarADC)/ADCResolution;// Przeliczenie wartosci zmierzonej na napiecie
 Temperature = ((Vsense-V25)/Avg_slope)+25;// Obliczenie temperatury

 HAL_ADC_Start(&hadc1);// Rozpoczecie nowej konwersji
 }
 /* USER CODE END WHILE */
 /* USER CODE BEGIN 3 */
}



Link to post
Share on other sites

Bardzo dziękuje za kurs. Jest naprawdę genialny. Trzymam kciuki za dalszy rozwój Forbota, a autora namawiam do kontynuacji.

Żałuję, że wziąłem się za kurs dopiero po 4 latach (;

Chciałem potwierdzić że na sofcie z 2020r jak do tej pory prawie wszystko działa. To o czym piszecie że coś nie działa miałem również ale spostrzeżenia uważnych kursantów z pierwszych stron komentarzy pomogły.

  • Lubię! 1
Link to post
Share on other sites

A ja mam pytanie odnośnie rozbicia kodu na odrębne pliki .c i.h

Dołączając kolejne funkcje do main.c, robi się z tego tasiemiec. Czy była by szansa na to, aby zrobić choć jeden kurs z opisem dzielenia kodu na kilka plików.?

Pozdrawiam serdecznie 😉

Link to post
Share on other sites

@pzarczyn witam na forum 🙂 Czy masz jakieś konkretny problem z dzieleniem projektu na pliki w odniesieniu do STM32 F4? Pytam, bo ogólnie zagadnienie dzielenia na pliki jest raczej "oderwane" od opisywanych tu tematów to coś związanego bardziej z samym C/C++. Tutaj masz przykładowy, ogólny opis takiego procesu: http://cpp0x.pl/kursy/Kurs-C++/Dzielenie-kodu-na-kilka-plikow-zrodlowych/310

Link to post
Share on other sites

Cześć!

Mam problem z odczytaniem wartości w stm studio, w zasadzie wartości, które pokazuje program są conajmniej dziwne - wychodzi ujemna temperatura. W czym może być problem? Przy włączeniu narzędzia import variables pojawia się Error (w załączniku). Nie mam pojęcia czemu tak się dzieje. Kod sprawdzałem, nawet kopia 1:1 nic nie wniosła.

//EDIT

Poprzerzucałem schematy i wychodzi na to, że mój kontroler zasilany jest napięciem 3.3V, zmienienie wartości zmiennej na 3.3 załatwiło sprawę, lecz nadal nie rozwiązałem problemu z Errorem. Gdyby ktoś miał jakiś pomysł dlaczego się pojawia to byłbym wdzięczny.

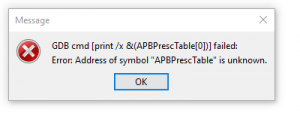

image.thumb.png.d2033bf7c00e8d2e4252765b91b2c54f.pngimage.thumb.png.924677ccb8595a974764432249b7d1ed.png

Edytowano przez qbeczek
Link to post
Share on other sites

Cześć,

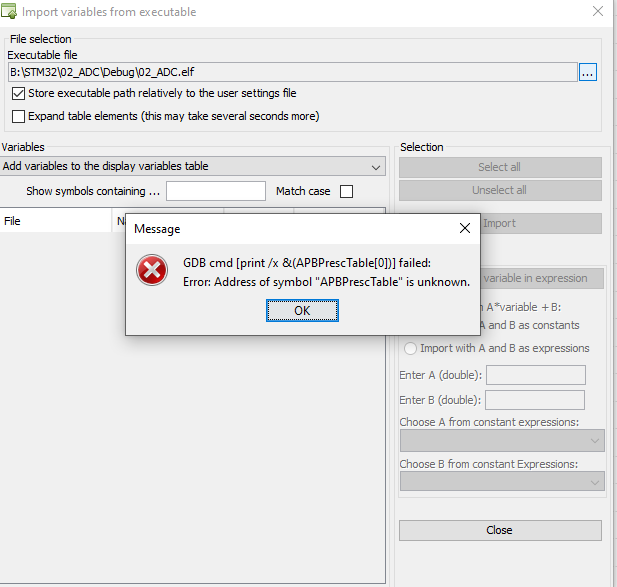

Mam podobny problem jak kolega wyżej, a mianowicie przy importowaniu zmiennych do STM Studio pojawia się ten sam błąd, a zmienne w programie osiągają jakieś dziwne wartości: 1777607276_Beztytusu.thumb.png.ec93c228a145b1ba3cc35b4afa80d17f.png . Warto dodać, że problem pojawia się zarówno przy pisaniu kodu samemu, jak i przekopiowaniu go z kursu. Korzystam z STM32CubeIDE.

Korzystając z okazji, dlaczego do funkcji HAL_ADC_... wrzucamy wskaźnik na zmienną, a nie po prostu jej wartość?

//EDIT

Przeszedłem do części o DMA, gdy chciałem wrzucić zmienne do STM Studio błąd pojawił się kilka razy, po zaznaczeniu opcji image.thumb.png.67acd403a6c93f86843356678ac6cb9e.png. A zmienna joystick przyjmuje wartość 0 niezależnie od ruchu joysticka.

Bez tytułu.pngimage.thumb.png.1541ea3bc297d210342a95480ccf34e0.png

Edytowano przez Karoga
Link to post
Share on other sites

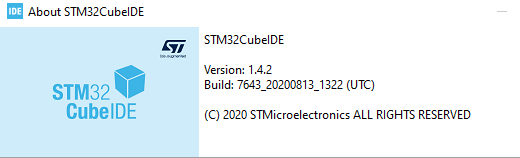

@Karoga witam na forum 🙂 Ten kurs nie bazuje na STM32CubeIDE, więc z tego względu mogą pojawiać się różne rozbieżności. Podaj proszę informację co do dokładnej wersji oprogramowania, którą używasz.

Mam świadomość, że aktualizacje samego Cube oraz Cube IDE sporo namieszały w kontekście tego kursu - mamy już zaplanowane działania, które mają to naprawić.

Link to post
Share on other sites

W zastosowanej w kursie płytce są bezpośrednio podane wartości do przeliczenia odczytu na temperaturę w stopniach Celsjusza. CO jednak zrobić w sytuacji gdy w innej wersji mikrokontrolera mam dane wstawione w załączniku. Których wartości wtedy użyć by uzyskać w miarę realne wyniki.

Mam też pytanie dotyczące kalibracji. W dokumentacji przeczytałem, że maksymalnie można osiągnąć dokładność pomiaru +-2 stopnie, lecz tylko wtedy gdy została przeprowadzona kalibracja czujnika w temparaturze 25stopni. Czy dobrze to zrozumiałem?

Uzyskałem wyniki obarczone dość dużym błędem, ok. 30-31stopni w pomieszczeniu, w którym było ok 22stopni. Kalibracji nie wykonałem w zalecanej temperaturze, lecz czy to właśnie z tego powodu mam tak duży błąd czy coś źle zrozumiałem?


Link to post
Share on other sites

Ten czujnik tak ma. Nieźle śledzi temperaturę (to pierwszy wiersz tabelki), ale ma fatalną dokładność początkową (trzeci wiersz tabelki). Popatrz, w drugim wierszu masz współczynnik temperaturowy: napięcie jakie dostanie ADC po wybraniu kanału temperatury będzie zmieniało się ok. 4.3mV/°C. Jednocześnie jego rozrzut w temp. +25°C może wynieść od 1.34 do 1.52V. To przecież 180mV co przekłada się aż na 41°C. Kalibracja nawet w jednym punkcie (optymalnie gdzieś w połowie zakresu czyli właśnie w temperaturze pokojowej) może ten błąd zmniejszyć nawet do 1-2°C. Wciąż jednak nie jest to rasowy termometr, to raczej czujnik warunków pracy urządzenia bo a) dokładność jest taka sobie, b) sam procesor podczas pracy (zależy co robi, jak szybko i co steruje swoimi portami) może nagrzać się o 10°C i więcej a cała płytka - jeśli posadziłeś tam jakieś elementy mocy - może mieć spokojnie +50 względem temp otoczenia.

  • Lubię! 1
  • Pomogłeś! 1
Link to post
Share on other sites
