Magistrala CAN - co warto wiedzieć?

Magistrala CAN to odporne na zakłócenia medium do szeregowej transmisji danych między wieloma urządzeniami. Największą popularność zdobyła w przemyśle motoryzacyjnym, gdzie służy do komunikacji modułów wewnątrz pojazdu oraz jego diagnostyki.

Magistrala CAN to niezwykle ważny element w dzisiejszych systemach komunikacji przemysłowej. W artykule przeprowadzimy Cię przez historię i genezę tej technologii, wyjaśnimy jej działanie oraz pokażemy, w jak szerokim zakresie znajduje zastosowanie. Poznasz zalety, jakie niesie ze sobą używanie magistrali CAN, co pomoże Ci zrozumieć jej znaczenie w nowoczesnym świecie.

Historia i geneza magistrali CAN

Magistrala CAN, czyli Controller Area Network, to technologia komunikacyjna, która zrewolucjonizowała przemysł motoryzacyjny i nie tylko. Jej historia sięga lat 80. XX wieku, kiedy to po raz pierwszy została zaprezentowana przez firmę Bosch. Potrzeba stworzenia magistrali CAN wynikała z dynamicznie rosnącej liczby elektronicznych jednostek sterujących w samochodach, które wymagały efektywnej i niezawodnej komunikacji. Geneza magistrali CAN wiąże się z dążeniem do zredukowania liczby przewodów w pojazdach, co z kolei miało przełożyć się na obniżenie kosztów produkcji oraz zwiększenie niezawodności systemów.

Wprowadzenie magistrali CAN umożliwiło także synchronizację działania różnych podzespołów w pojazdach. Przełomowość tej technologii polegała na jej głównych zaletach:

• deterministycznym czasie reakcji,
• odporności na zakłócenia,
• niskiej cenie implementacji.

Początkowe zastosowania magistrali CAN obejmowały przemysł motoryzacyjny, jednak z czasem technologia ta znalazła zastosowanie również w takich dziedzinach jak automatyka przemysłowa, kolejnictwo, a nawet medycyna. Dzięki swojej efektywności i niezawodności, magistrala CAN nadal odgrywa kluczową rolę w wielu współczesnych systemach. Rozwijana i modyfikowana przez lata, nadal jest głównym medium do wymiany danych między modułami w pojazdach silnikowych - nie tylko samochodach osobowych, lecz również autobusach, ciężarówkach i ciężkich maszynach roboczych. Doczekała się wielu modyfikacji, ale główna zasada jej działania pozostała niezmieniona.

Co to jest magistrala CAN?

Magistrala CAN, czyli Controller Area Network, jest to specjalistyczna magistrala komunikacyjna wykorzystywana do połączenia różnych systemów elektronicznych w pojazdach i innych zaawansowanych aplikacjach przemysłowych. Dzięki swojej unikalnej architekturze, magistrala CAN umożliwia szybki i niezawodny transfer danych pomiędzy modułami, minimalizując jednocześnie potrzebę przeprowadzania skomplikowanego okablowania.

Kluczowe cechy tej technologii, takie jak deterministyczny czas reakcji, wysoka odporność na zakłócenia oraz stosunkowo niski koszt implementacji, czynią ją idealnym wyborem dla przemysłowych środowisk, gdzie liczy się niezawodność i efektywność. Jest to magistrala typu multi-master, w której nie ma wyodrębnionej jednostki nadrzędnej, która jako jedyna zarządza przepływem wszystkich danych w tej magistrali.

Magistrala CAN wyróżnia się zastosowaniem mechanizmu arbitrażu dostępu do mediów, co pozwala uniknąć kolizji danych oraz zapewnia bezbłędną synchronizację pomiędzy podłączonymi urządzeniami. Dzięki temu systemy oparte o magistralę CAN mogą bez problemu funkcjonować w trudnych warunkach, gdzie występują zakłócenia elektromagnetyczne. Unikalność magistrali CAN polega także na jej zdolności do dynamicznego zarządzania transferem danych, co sprawia, że jest ona nieodłącznym elementem nowoczesnej automatyki i motoryzacji.

Jak działa magistrala CAN?

Magistrala CAN działa na zasadzie komunikacji wielopunktowej, co oznacza, że wiele jednostek sterujących (ECU) może się jednocześnie łączyć i wymieniać dane z wykorzystaniem wspólnego medium transmisji. Główną rolę w tej technologii odgrywa protokół komunikacji CAN, który określa sposób przesyłania danych oraz zasady arbitrażu, gwarantując tym samym płynny przepływ informacji. Magistralą CAN steruje nadrzędny kontroler, który zarządza transmisją odbieranych i wysyłanych wiadomości. Jednym z kluczowych elementów jest stosowanie mechanizmu priorytetów, który pozwala określić pierwszeństwo przesyłanych danych.

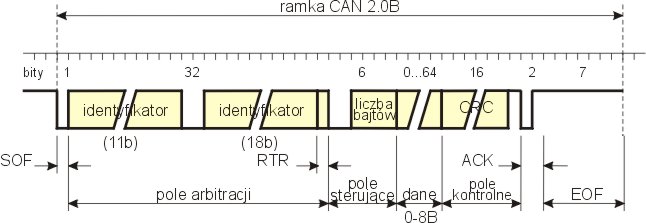

Ramka danych CAN 2.0B z widocznym polem arbitracji

Protokół CAN zapewnia deterministyczność, co oznacza, że przesył danych jest przewidywalny i czasowo ograniczony. Dzięki technologii bitowej synchronizacji, każda jednostka ECU może w dowolnym momencie przejść do trybu nadawania, jeżeli medium transmisji jest wolne. Jeżeli kilka jednostek próbuje jednocześnie nadawać, protokół komunikacji CAN zastosuje procedurę arbitrażu, by wyznaczyć która z nich posiada wyższy priorytet i powinna kontynuować nadawanie. Dzięki takiemu rozwiązaniu, systemy oparte na magistrali CAN są wydajne i odporne na błędy, co czyni je niezastąpionymi w takich zastosowaniach jak przemysł motoryzacyjny i automatyka.

Odporność na zakłócenia oraz prostota budowy skupiają się wokół zastosowania transmisji różnicowej. Wszystkie urządzenia magistrali CAN są dołączone do dwóch przewodów (zwanych typowo High i Low), zwartych na końcach rezystorami terminującymi, dla uniknięcia odbić fali elektromagnetycznej. Nadawanie polega na wymuszaniu przeciwstawnych potencjałów na tych przewodach, co jest interpretowane jako logiczne “0” lub “1”.

Transmisja różnicowa czyni tę magistralę bardzo odporną na zakłócenia, które w jednakowym stopniu wpływają na oba przewody magistrali, przez co nie zmieniają różnicy potencjałów między przewodami. Działająca nieco inaczej magistrala typu low-speed została praktycznie wyparta przez wygodniejszą do projektowania i dalszej rozbudowy magistralę typu high-speed.

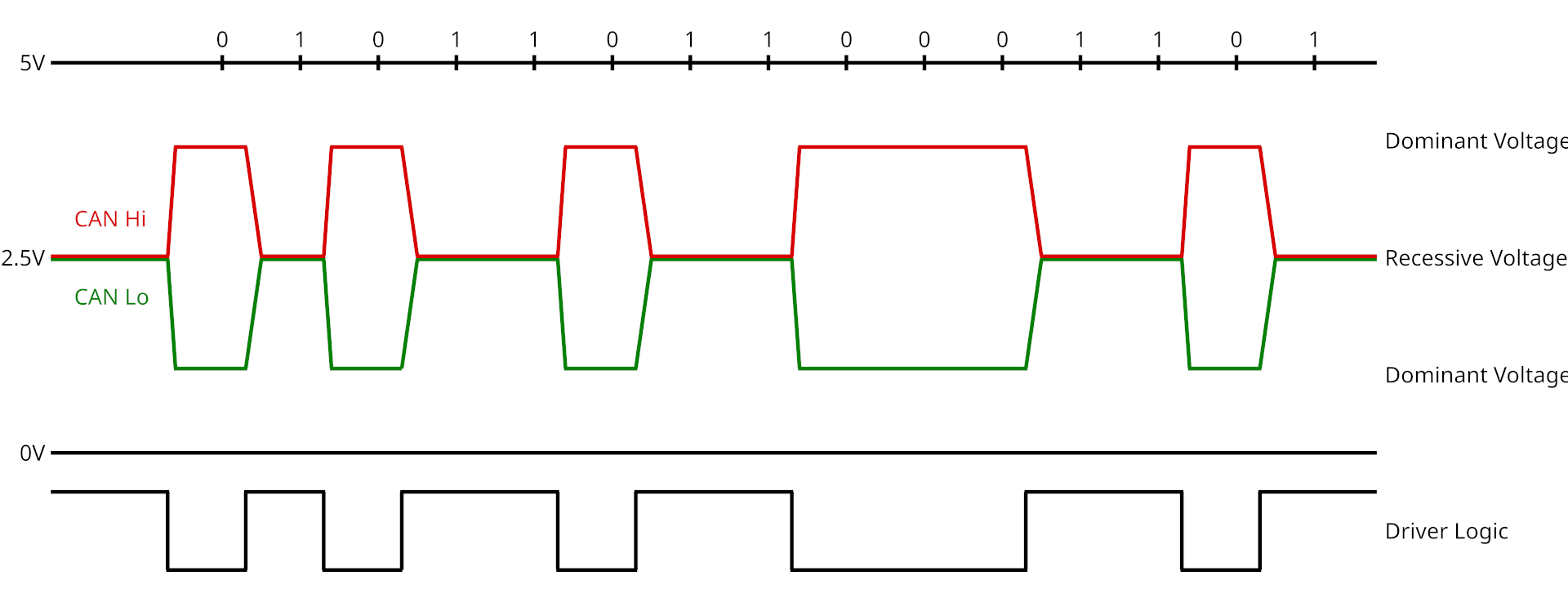

Przebiegi napięć i poziomy logiczne w magistrali CAN high-speed

Zastosowanie magistrali CAN

Zastosowanie magistrali CAN jest niezwykle szerokie i obejmuje wiele branż, które korzystają z jej zalet, takich jak deterministyczność, odporność na zakłócenia i niski koszt implementacji. Pierwsze i wciąż najpopularniejsze zastosowanie magistrali CAN to przemysł motoryzacyjny, gdzie wykorzystuje się ją do efektywnej komunikacji między różnorodnymi jednostkami sterującymi w pojazdach. Dzięki tej technologii możliwe jest np. zarządzanie pracą silnika, kontrola systemów bezpieczeństwa czy sterowanie klimatyzacją, co zapewnia nie tylko większe możliwości, ale i zwiększa bezpieczeństwo podróży.

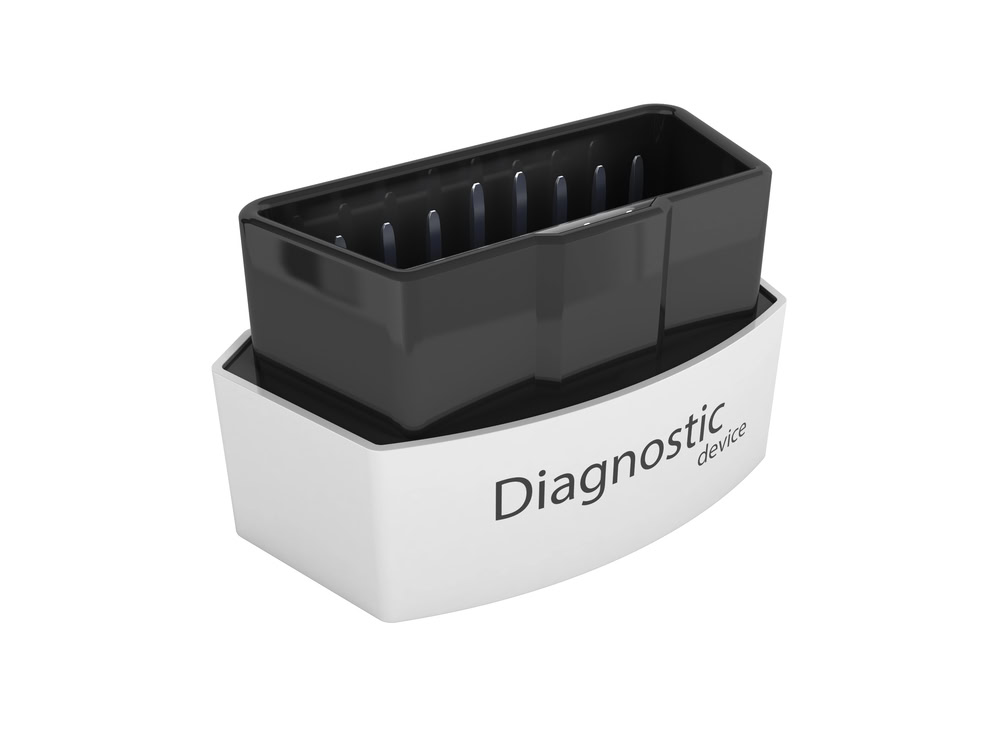

Moduł diagnostyczny komunikujący się z magistralą CAN pojazdu

Również w automatyce przemysłowej CAN znajduje szerokie zastosowanie. Przemysłowe maszyny i urządzenia wykorzystują magistralę CAN do szybkiej wymiany danych, co pozwala na precyzyjne sterowanie i monitorowanie procesów produkcyjnych.

Dodatkowe korzyści przynosi jej użycie w sektorze kolejnictwa oraz medycyny. Przykłady obejmują komunikację między systemami monitorowania stanu technicznego pociągów czy zarządzanie zaawansowanym sprzętem medycznym. Ponadto, magistrala CAN jest również kluczowym elementem nowoczesnych systemów zarządzania budynkami oraz w systemach energii odnawialnej, gdzie niezawodność przesyłu danych jest kluczowa.
