Ustawienie pinu jak wyjście HS przy starcie programu


daniel89

Pomocna odpowiedź

A po trzecie - kontynuując za @Elvis - Arduino nie  ustawia pinów na zera tylko na wejścia.Właśnie po to, byś mógł zrobić sobie dowolny stan opornikiem pullup lub pulldown.  Trzeba było o tym pomyśleć wcześniej i tak zaprojektować sprzęt by podciągał sobie pin do jedynki albo korzystał z aktywnego stanu wysokiego - tak czy tak jakiś opornik jest potrzebny. A zanim zaczniesz grzebać w sekcjach pomyśl ile w takim prostym programie trwa rozbiegówka zanim wywoła setup() - zero kropka nic. Albo może inaczej: rozpisz sobie ile trwają poszczególne etapy wstawania kodu Arduino:

  • Po narośnięciu zasilania reszta układów wokół procesora już działa - czas start. Procesor stoi w stanie RESET wymuszonym przez wewn BOR i/lub specjalny licznik- ten czas ustawiasz fusami, plus czas startu generatora. RC jest najszybszy a oscylator ceramiczny używany w Arduino - duużo wolniejszy.
  • Po wyjściu z zerowania rusza bootloader Arduino i sprawdza czy na uarcie jest jakaś komunikacja z PC - to mogą być setki milisekund.
  • Jeśli kontakt nie został nawiązany, bootloader startuje aplikację
  • Ta zaczyna od inicjalizacji swoich podstawowych rejestrów i zmiennych oraz zmiennych w obszarze data programu w C - to w małym procesorku trwa dziesiątki mikrosekund, nie ma o czym mówić.
  • Potem następuje wywołanie funkcji main() a ta na dzień dobry odpala setup() gdzie możesz ustawiać do woli swoje piny.

I na koniec pytanie za 100 punktów: gdzie jest największa oszczędność i czym trzeba zająć się w pierwszej kolejności? Odpowiedź - niczym z ww. Tak czy tak zawsze będzie szpilka i bez zmian sprzętowych się nie obejdzie.



  • Lubię! 1
Link do komentarza
Share on other sites

14 minut temu, marek1707 napisał:

Tak czy tak zawsze będzie szpilka i bez zmian sprzętowych się nie obejdzie.

Racja jak zwykle. Dolutować rezystor nawet do fabrycznie złożonej płytki to nie żadna sztuka bo programowo choćby zrobić najszybciej jak się da to i tak będzie za wolno, chyba, że wywalisz bootloader.

Link do komentarza
Share on other sites

@atMegaTona Nawet jak wywalisz bootloader to będzie wolno i pojawi się zaskakująco szeroka szpilka. Wbrew pozorom uruchomienie mikrokontrolera zajmuje sporo czasu, więc najlepiej sprzętowe problemy rozwiązywać sprzętowo. Jako ciekawostkę zachęcam do przetestowania / pomierzenia jaki jest czas od załączenia zasilania do  wykonania pierwszej instrukcji kodu. Też kiedyś myślałem, że program działa natychmiast 🙂

  • Lubię! 1
Link do komentarza
Share on other sites

Hmm. nie pamiętam czy piny porów przed włączeniem nie są w stanie wysokiej impedancji? Też jestem zwolennikiem rozwiązywania tego typu problemów sprzętowo tym bardziej, że rezystor nie jest jakoś nadzwyczajnie drogi a używany można wydłubać niemal ze wszystkiego 🙂

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Panowie z tym asemblerem to sobie daruję 😉 . Co do tego szybkiego digitalWriteFast -> faktycznie szybciej ustawia bo jak miga to nie tak cały czas szybko podczas włączania urządzenia jednak raz na jakiś czas widać na żarówce tą szpilkę . Instrukcje kolegi @atMegaTona , ustawiam i puszczam program i jeśli w setup() nie dam ustawień digitalWrite() oraz pinMode() to nie mam ustawionych tych pinów na wyjście więc albo ja coś źle robię albo metoda zawiodła. Co do ustawienia na początku digitalWrite a potem pinMode to jakoś nie widzę różnicy. Hardwarowo zbić szpilkę w jaki sposób ? podpinam przez rezystor i na nim taka szpilka nie zbija się różne wartości rezystorów dawałem ...

Powiem że nie spodziewałem się z tym takich problemów i mam mieszane teraz uczucia co do tych procków AVR.

Link do komentarza
Share on other sites

16 minut temu, daniel89 napisał:

Co do ustawienia na początku digitalWrite a potem pinMode to jakoś nie widzę różnicy

W pierwszej chwili myślałem, że chodzi Ci o szpilkę która powstaje gdy najpierw zapiszesz do rejestru DDR kierunek OUTPUT a za chwilę do rejestru PORT stan wysoki. Wtedy na pewno powstaje impuls z twardym stanem zero, ale trwa on tyle ile w Arduino wykonuje się funkcja digitlWrite() więc jakieś mikrosekundy. Jeśłi masz problem z niezrozumieniem działania portów i w konsekwencji błędem na schemacie, to żadne takie zamienianie nie pomoże, bo stan niski wymuszony obciążeniem (przypominam, że wciąż nie widzieliśmy schematu) podłączonym do pinu liczysz teraz w setkach milisekund. Cóż, różne są znaczenia pojęcia "ułamek sekundy".

Jedynym wyjściem dla Ciebie jest schowanie dumy do kieszeni i wstawienie opornika podciągającego. Znajdź na PCB jakies miejsce gdzie ścieżka sygnału przechodzi blisko zasilania i w zależności od tego co masz podłączone weź kilka kΩ (1-22k) i podepnij od tego krytycznego pinu portu do Vcc procesora. Wtedy masz pewność, że od włączenia zasilania do zaprogramowania portu na wyjście w stanie 1 będziesz tam miał stan wysoki. Pewne cechy procesora warto znać wcześniej. W sumie to nie rozumiem dlaczego zakładałeś, że będzie tam fajna jedynka od samego początku. Rozumiem, gdyby to była diodka LED to może błysnąć i katastrofy nie ma, ale tak ważne wyjście w systemie i nie zastanowiłeś się jak zrobić to dobrze lub nie zapytałeś? Chociaż, w sumie mogło być jeszcze gorzej. Przecież mogłeś robić zapalnik do rakiety za milion dolarów... A procki jak procki. Żaden nie startuje w czasie zero mikrosekund a dodatkowo żadne zasilanie nie wstaje od zera w takim czasie. Na włąsnych błędach uczymy się najlepiej i teraz na pewno sekwencję startową Arduno zapamiętasz.

Link do komentarza
Share on other sites

(edytowany)

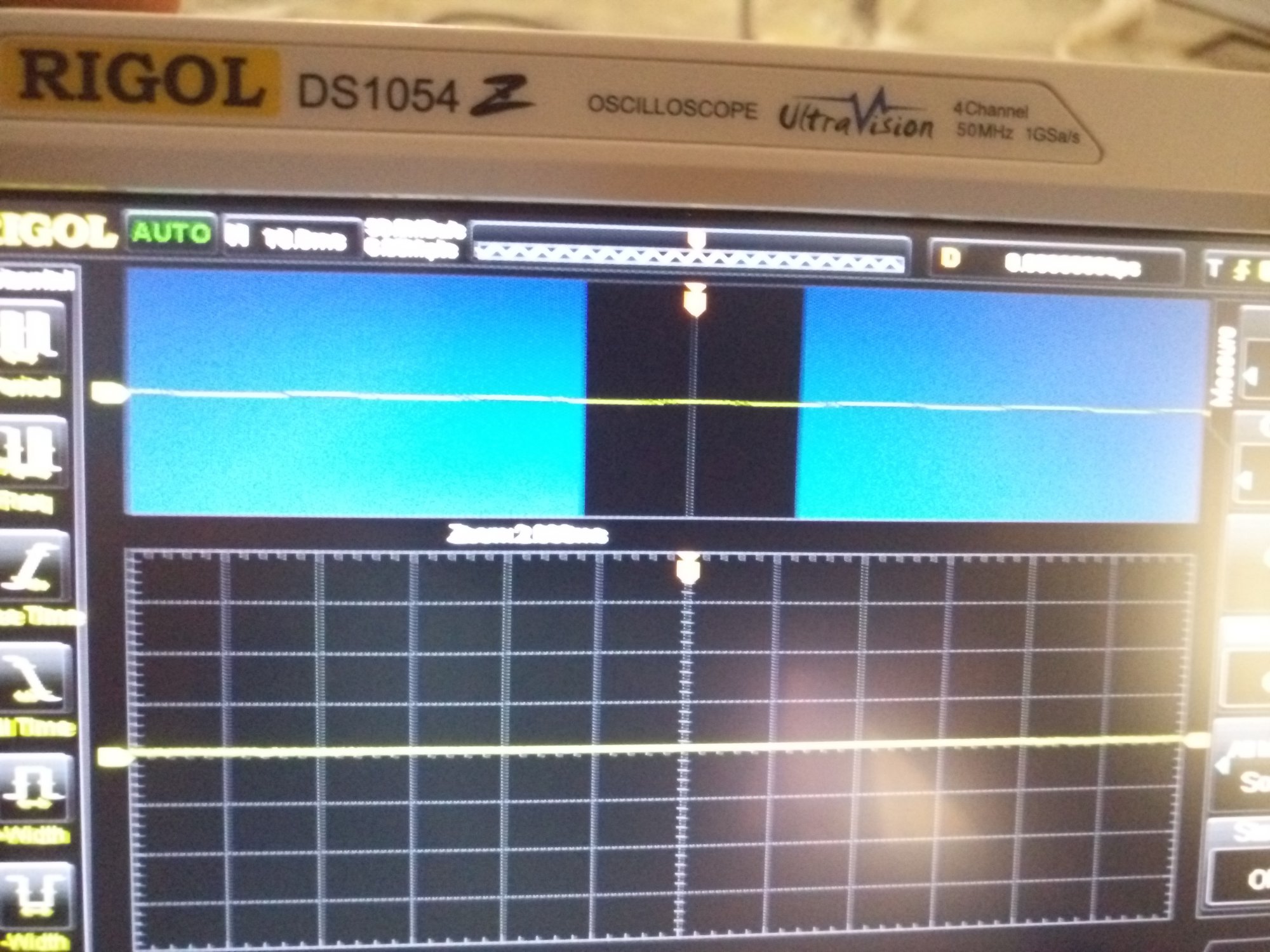

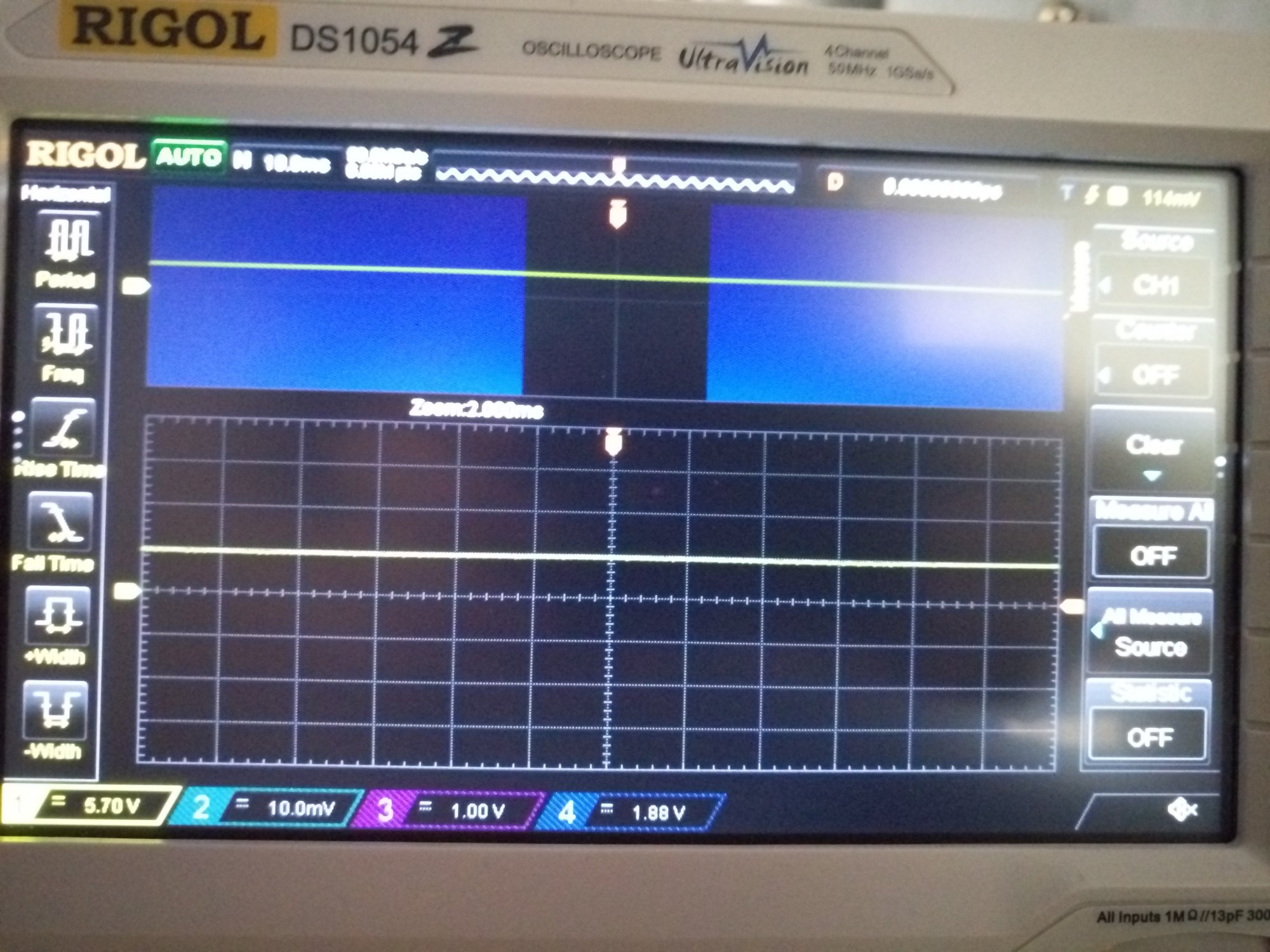

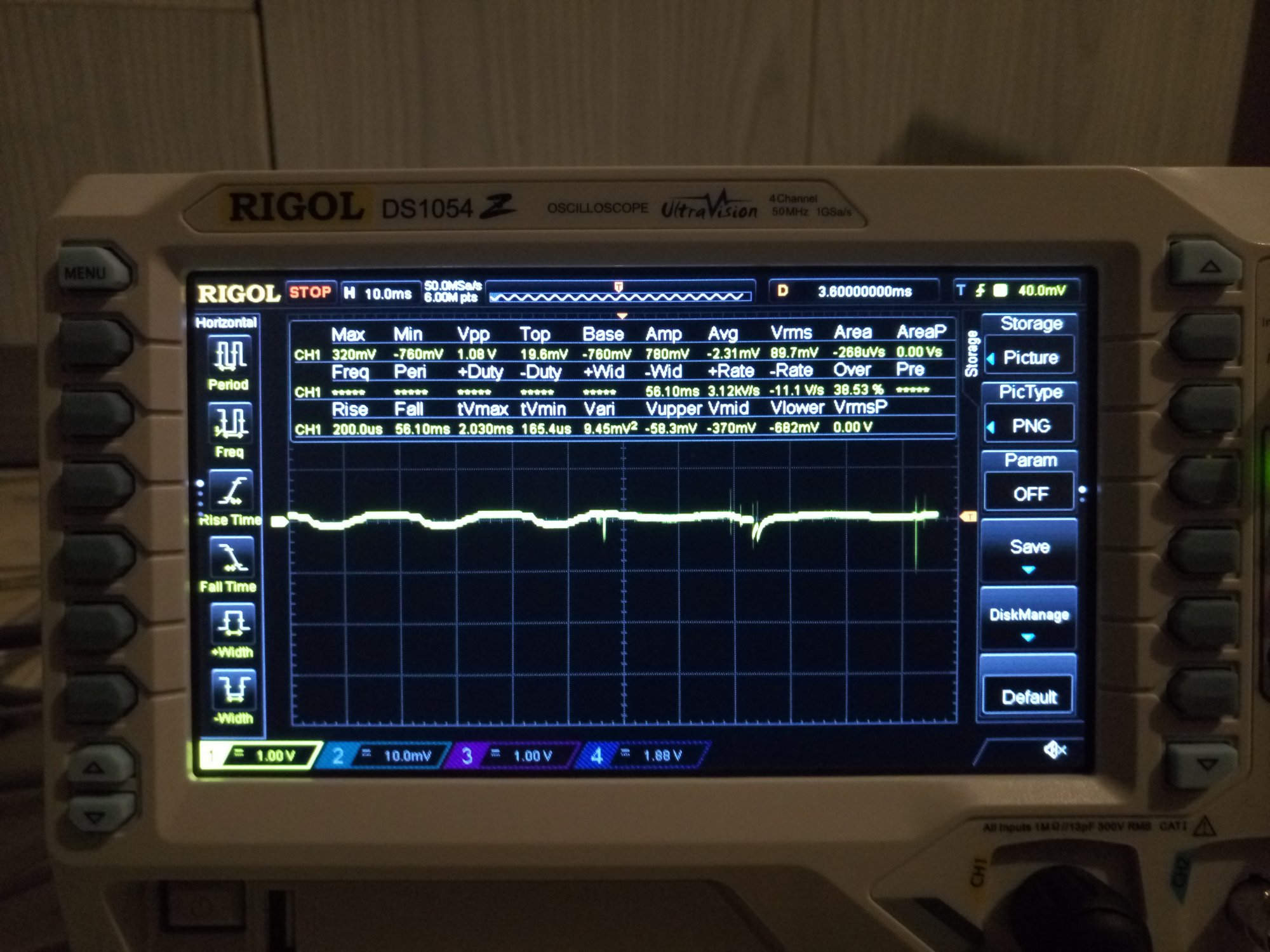

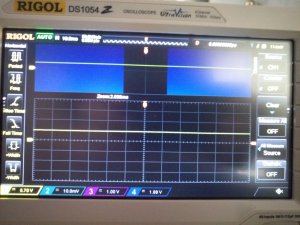

 Widać te szpilki?  Przy włączeniu zasilania do sieci powstają.  Dawałem rezystor i to nie pomagało chyba że źle podpisałem.

P91202-201349.jpgimage.thumb.png.9c135de2d7c42b6492c4a5f07722a1b4.pngimage.thumb.png.ac06d6652925b1f0096fe2ff30ac2490.png

podpisane na Atmedze jest jako OUT i steruje przez rezystory i tranzystor załączając optotriaka . Mierzyłem na złączu SIG to już jest po tranzystorach i rezystorach na wejście załączajace tyrysory przez optotriaka.

Jak to niby teraz hardwerowo zrobić by ta dioda w optotriaku nie błyskała przy włączaniu zasilania do sieci ? Jakiś kondensator czy co ?

Edytowano przez daniel89
Link do komentarza
Share on other sites

54 minuty temu, daniel89 napisał:

. Instrukcje kolegi @atMegaTona , ustawiam i puszczam program i jeśli w setup() nie dam ustawień digitalWrite() oraz pinMode() to nie mam ustawionych tych pinów na wyjście więc albo ja coś źle robię albo metoda zawiodła.

ja babola zrobiłem i nikt nie zwrócił uwagi być może ze względu na to, że nic nie przebije tego rezystora choćby cały Microchip na głowie stawał ;D

To jest wersja działająca i funkcjonalna, lepsza niż fast digidigi.. ale gorsza od rezystora.

static void init_ustawpin()
__attribute__ ((naked))
__attribute__ ((section (".init1")))
__attribute__ ((used));

void init_ustawpin(){
  DDRB |= _BV(PB1);
  PORTB |= _BV(PB1);
  asm volatile ("nop");
}

Trzeba to wstawić na samym początku pliku i oczywiście zmienić DDR, PORT i pin na właściwe. W sekcji O jest inicjalizowany zdaje się reset. Zmienne są inicjalizowane w dalszych sekcjach w sekcji 1 jeszcze nie są ustawione zmienne ale można wykonywać operacje na rejestrach.  Od sekcji 5 do 9 można już wpisywać co się chce w j. C  jakąś wstępną inicjalizację, która się wykona jeszcze przed załadowaniem frameworka arduino. To nie jest asembler tylko obsługa mikrokontrolera w j. C opierając się na rejestrach. Asemblerowy jest tu tylko "nop" (zbędny z resztą).

Poza tym z poziomu arduino jest swobodny dostęp do builtin avrlibc funkcji takich jak _delay_ms(), _delay_us() i wszystkich innych po zainkludowaniu właściwych nagłówków.

Przykład z microCore dla attiny13a, wstępna inicjalizacjia pinu PB1 na stan wysoki, inicjalizacja pinu PB0 dopiero w setuo(), Przełączanie stanu pinu PB0 za pomocą makr _ON i _OFF zamiast funkcji arduino digitalWrite().

// attiny13a


static void init_ustawpin()
__attribute__ ((naked))
__attribute__ ((section (".init1")))
__attribute__ ((used));

void init_ustawpin(){
  DDRB |= _BV(PB1);
  PORTB |= _BV(PB1);
  asm volatile ("nop");
}


#include <util/delay.h>

#define ON_ PORTB |= _BV(PB0);
#define OFF_ PORTB &= ~_BV(PB0);

void setup() {

  // put your setup code here, to run once:
  int a = 0;
  DDRB |= _BV(PB0);
  PORTB |= _BV(PB0);
}

void loop() {
  // put your main code here, to run repeatedly:
  OFF_;
  _delay_us(200);
  ON_
  _delay_us(200);
  a++;
}



A to wypluło mi na output arduinoIDE podczas kompilacji szkicu:

/home/johny/arduino-1.8.10/arduino-builder -dump-prefs -logger=machine -hardware /home/johny/arduino-1.8.10/hardware -hardware /home/johny/.arduino15/packages -tools /home/johny/arduino-1.8.10/tools-builder -tools /home/johny/arduino-1.8.10/hardware/tools/avr -tools /home/johny/.arduino15/packages -built-in-libraries /home/johny/arduino-1.8.10/libraries -libraries /home/johny/Arduino/libraries -fqbn=MicroCore:avr:attiny13:clock=9M6,BOD=disabled,lto=Os_flto -ide-version=10810 -build-path /tmp/arduino_build_375176 -warnings=none -build-cache /tmp/arduino_cache_319164 -prefs=build.warn_data_percentage=75 -verbose /home/johny/Arduino/WORKSPACE/microCore/tiny13/tiny13.ino
/home/johny/arduino-1.8.10/arduino-builder -compile -logger=machine -hardware /home/johny/arduino-1.8.10/hardware -hardware /home/johny/.arduino15/packages -tools /home/johny/arduino-1.8.10/tools-builder -tools /home/johny/arduino-1.8.10/hardware/tools/avr -tools /home/johny/.arduino15/packages -built-in-libraries /home/johny/arduino-1.8.10/libraries -libraries /home/johny/Arduino/libraries -fqbn=MicroCore:avr:attiny13:clock=9M6,BOD=disabled,lto=Os_flto -ide-version=10810 -build-path /tmp/arduino_build_375176 -warnings=none -build-cache /tmp/arduino_cache_319164 -prefs=build.warn_data_percentage=75 -verbose /home/johny/Arduino/WORKSPACE/microCore/tiny13/tiny13.ino
Using board 'attiny13' from platform in folder: /home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4
Using core 'microcore' from platform in folder: /home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4
Detecting libraries used...
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-g++ -c -g -Os -w -std=gnu++11 -fno-exceptions -ffunction-sections -fdata-sections -fno-threadsafe-statics -w -x c++ -E -CC -mmcu=attiny13a -DF_CPU=9600000L -DARDUINO=10810 -DARDUINO_attiny -DARDUINO_ARCH_AVR -Wextra -flto -g -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/cores/microcore -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/variants/attiny13 /tmp/arduino_build_375176/sketch/tiny13.ino.cpp -o /dev/null -D COMPILER_LTO
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-g++ -c -g -Os -w -std=gnu++11 -fno-exceptions -ffunction-sections -fdata-sections -fno-threadsafe-statics -w -x c++ -E -CC -mmcu=attiny13a -DF_CPU=9600000L -DARDUINO=10810 -DARDUINO_attiny -DARDUINO_ARCH_AVR -Wextra -flto -g -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/cores/microcore -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/variants/attiny13 /tmp/arduino_build_375176/sketch/set.c -o /dev/null -D COMPILER_LTO
Generating function prototypes...
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-g++ -c -g -Os -w -std=gnu++11 -fno-exceptions -ffunction-sections -fdata-sections -fno-threadsafe-statics -w -x c++ -E -CC -mmcu=attiny13a -DF_CPU=9600000L -DARDUINO=10810 -DARDUINO_attiny -DARDUINO_ARCH_AVR -Wextra -flto -g -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/cores/microcore -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/variants/attiny13 /tmp/arduino_build_375176/sketch/tiny13.ino.cpp -o /tmp/arduino_build_375176/preproc/ctags_target_for_gcc_minus_e.cpp -D COMPILER_LTO
/home/johny/arduino-1.8.10/tools-builder/ctags/5.8-arduino11/ctags -u --language-force=c++ -f - --c++-kinds=svpf --fields=KSTtzns --line-directives /tmp/arduino_build_375176/preproc/ctags_target_for_gcc_minus_e.cpp
Kompilowanie szkicu...
Użycie wcześniej skompilowanego pliku: /tmp/arduino_build_375176/sketch/set.c.o
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-g++ -c -g -Os -w -std=gnu++11 -fno-exceptions -ffunction-sections -fdata-sections -fno-threadsafe-statics -MMD -mmcu=attiny13a -DF_CPU=9600000L -DARDUINO=10810 -DARDUINO_attiny -DARDUINO_ARCH_AVR -Wextra -flto -g -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/cores/microcore -I/home/johny/.arduino15/packages/MicroCore/hardware/avr/1.0.4/variants/attiny13 /tmp/arduino_build_375176/sketch/tiny13.ino.cpp -o /tmp/arduino_build_375176/sketch/tiny13.ino.cpp.o -D COMPILER_LTO
Compiling libraries...
Compiling core...
Using precompiled core: /tmp/arduino_cache_319164/core/core_MicroCore_avr_attiny13_clock_9M6,BOD_disabled,lto_Os_flto_c9015b997a1f219cbb36623297c313ac.a
Linking everything together...
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-gcc -w -Os -Wl,--gc-sections -mmcu=attiny13a -w -flto -g -o /tmp/arduino_build_375176/tiny13.ino.elf /tmp/arduino_build_375176/sketch/set.c.o /tmp/arduino_build_375176/sketch/tiny13.ino.cpp.o /tmp/arduino_build_375176/../arduino_cache_319164/core/core_MicroCore_avr_attiny13_clock_9M6,BOD_disabled,lto_Os_flto_c9015b997a1f219cbb36623297c313ac.a -L/tmp/arduino_build_375176 -lm
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-objcopy -O ihex -j .eeprom --set-section-flags=.eeprom=alloc,load --no-change-warnings --change-section-lma .eeprom=0 /tmp/arduino_build_375176/tiny13.ino.elf /tmp/arduino_build_375176/tiny13.ino.eep
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-objcopy -O ihex -R .eeprom /tmp/arduino_build_375176/tiny13.ino.elf /tmp/arduino_build_375176/tiny13.ino.hex
/home/johny/arduino-1.8.10/hardware/tools/avr/bin/avr-size -A /tmp/arduino_build_375176/tiny13.ino.elf
Szkic używa 132 bajtów (12%) pamięci programu. Maksimum to 1024 bajtów.
Zmienne globalne używają 5 bajtów (7%) pamięci dynamicznej, pozostawiając 59 bajtów dla zmiennych lokalnych. Maksimum to 64 bajtów.



Link do komentarza
Share on other sites

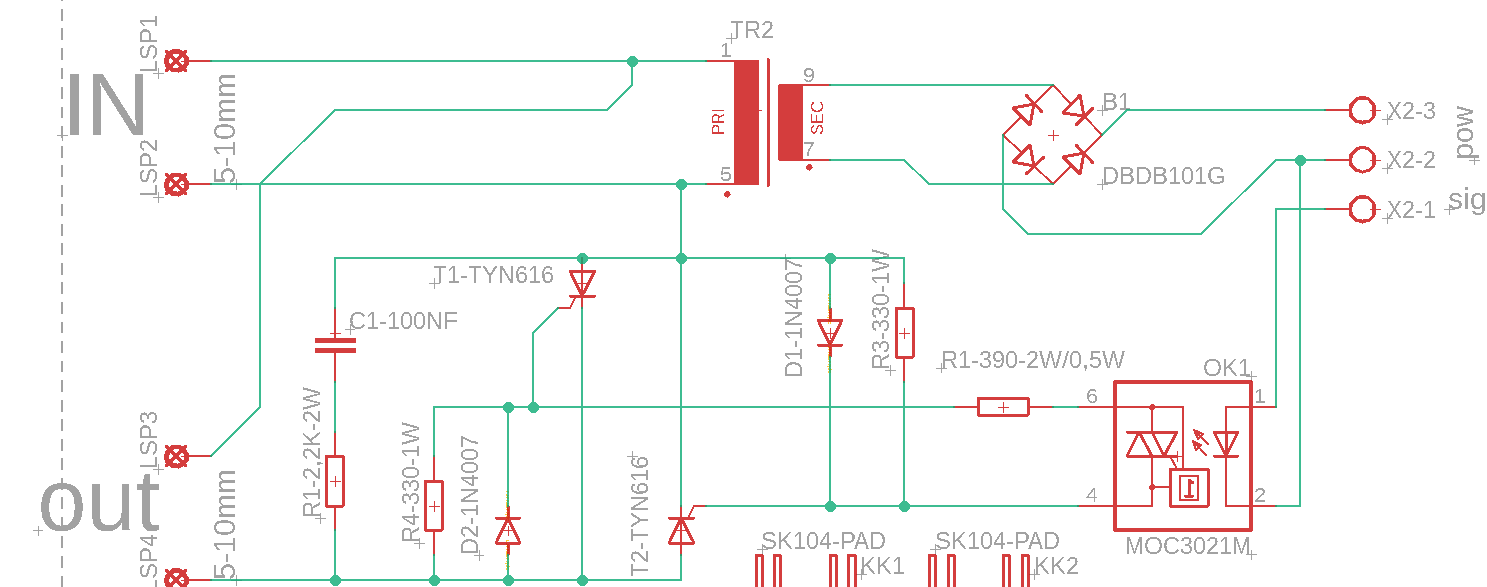

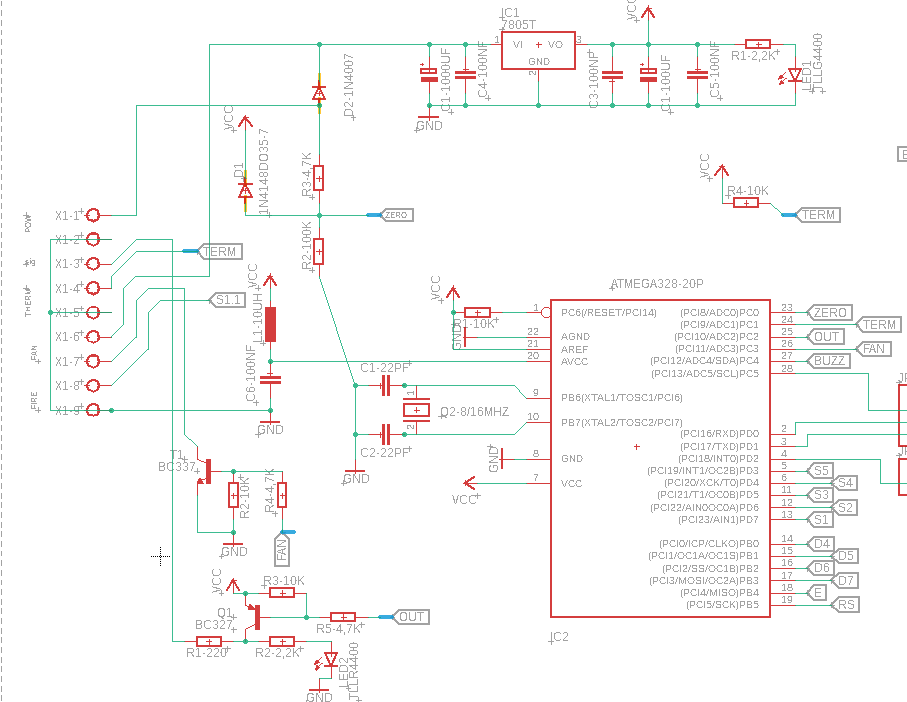

To może skupmy się na tym schemacie? Uściślijmy fakty a Ty popraw mnie jeśli masz połączone inaczej albo gdy inaczej rozumiesz schemat. Ja tam widzę procek zasilany z 5V i wyjście OUT sterujące tranzystorem pnp załączającym diodę optotriaka. Rzeczywiście, stan niski włącza tranzystor, ale masz tam przecież wszystko co trzeba: rezystor w bazie i rezystor od bazy do Vcc. Nie potrzebujesz żadnych podciągów i jeśli eksperymentowałeś z opornikiem to znaczy, że nie bardzo kumasz co tam jest narysowane. Czy to Twój schemat? Jak rozumiem - bo nie mamy opisu kabla łączącego oba schematy - pin X1-3 ma połączenie z pinem X2-1 i to jest sygnał dla anody diody a oprócz tego łączymy X1-2/9 z X2-2 (GND) oraz X1-6 z X2-3 (jakieś zasilanie,ale nie wiemy jakie).
