Line follower Funsiasty

[Harnas]

Chciałbym Wam przedstawić mojego pierwszego robota.Jest to konstrukcja bardzo podobna do powstających od niedawna linefollowerów 🙂. Oczywiście nie jest pozbawiona wad, ale najważniejsze to wyciągnąć wnioski.

Mechanika

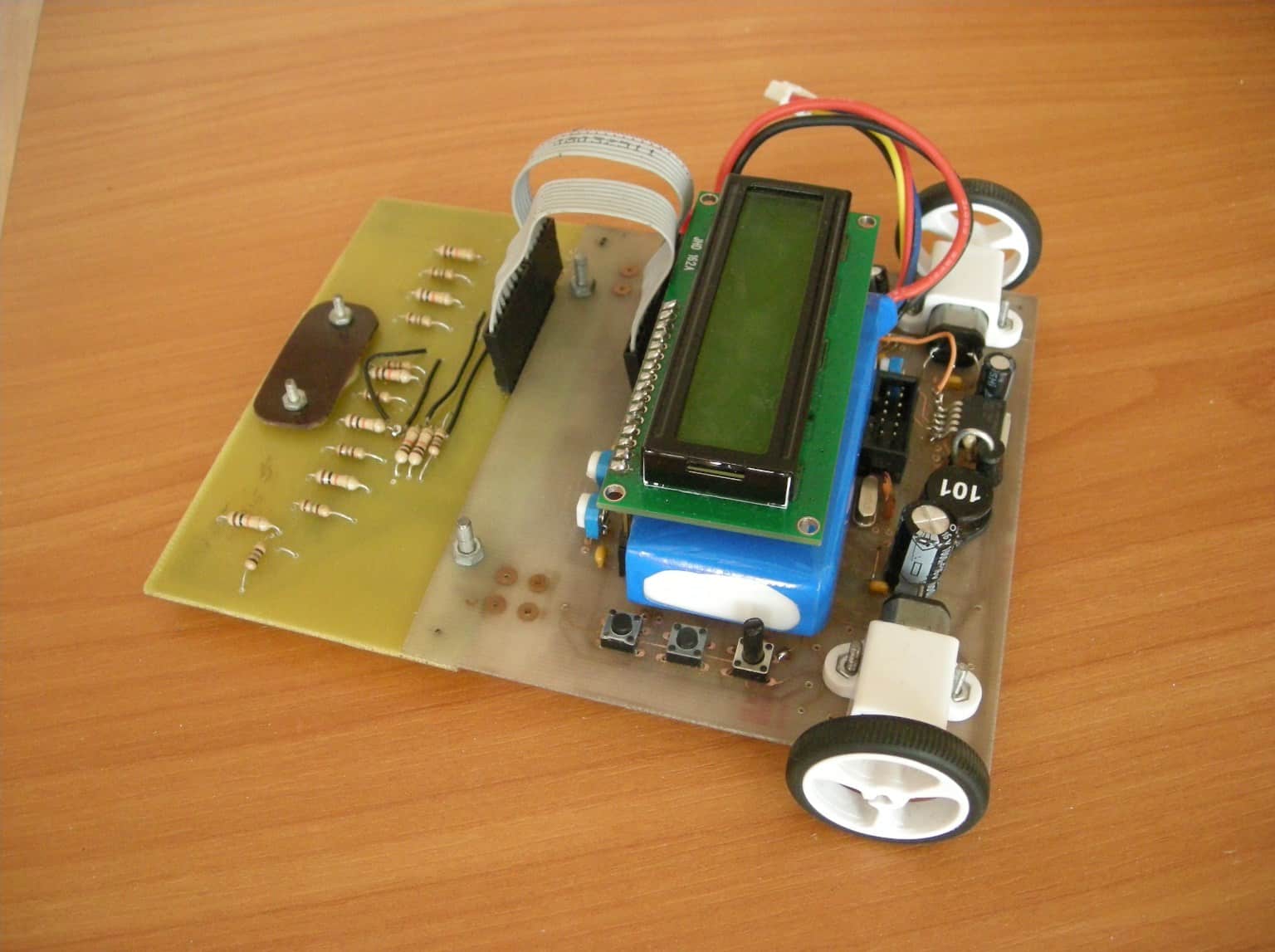

Jest on napędzany dwoma silnikami Pololu HP 30:1. Koła to pololu 32x7mm. Przednia kulka to klik .

Całość (z akumulatorem i wyświetlaczem)waży około 230g.

Elektronika

Posiada 16 czujników KTIR0711S podłączonych do przetwornika ADC mikrokontrolera Atmega164P, taktowanego kwarcem o częstotliwości 20MHz. Czujniki ułożone zostały bardzo podobnie jak w Inferno/Mefisto. Jako mostków do sterowania silnikami użyłem TB6612. Silniki zasilane są przez przetwornice LM2576 napięciem 6V.

Źródłem zasilania jest lipol 3S 1000mAh, który jest nieco za ciężki.

Całością steruje algorytm PID który jest jednak niedopracowany, i pewnie zwykłe ify lepiej by sobie radziły 😳

Program napisany jest w C w środowisku WinAVR, i przy wyłączonej optymalizacji zajmuje 10.7kB, a przy optymalizacji ustawionej na 1 już 7.4kB. ADC taktowany jest przez preskaler 64 co daje taktowanie przetwornika 321.5khz dzięki czemu wykonuje około 23k próbek na sekundę, więc mamy około 1.4k próbek na sekundę z jednego czujnika, co jest wystarczające w moim LF.

Parę słów o multipleksowaniu.

Niektórych może ciekawić, jak podłączyłem 16 czujników po 8 kanałów ADC. Otóż wykorzystałem prosty sposób multipleksowania. Jako iż cały schemat przedniej płytki jest nieco nie czytelny pokarzę tylko jego fragment, który powinien wystarczyć do zrozumienia całej idei.

Czujniki są połączone w pary(jedna para do jednego wejścia). Do pojedynczego wejścia ADC (na schemacie jako wyjście) podłączone są kolektory z 2 czujników oraz jeden rezystor tworzący dzielnik. W danym momencie może być aktywny tylko jeden czujnik w danej parze (na jednym emiterze musi być 1 a na drugim 0). Odczyt pojedynczej pary przebiega w następujący sposób:

Ustawiamy 1 na EN1 i 0 na EN2.

Dokonujemy odczytu z kanału ADC do którego jest podłączone jest Wyjście1.

Ustawiamy 0 na EN1 i 1 na EN2.

I ponownie dokonujemy odczytu z kanału ADC do którego jest podłączone jest Wyjście1.

Jest to jednak niezbyt dobra metoda gdyż na liniach EN1 i EN2 przy dużej szybkości przetwarzania występują dość wysokie częstotliwości (do kilku kHz) które można w prosty sposób zmniejszyć (o ile mamy więcej niż jedną parę):

Ustawiamy 1 na EN1 i 0 na EN2.

Dokonujemy odczytu z kanału ADC 0.

Dokonujemy odczytu z kanału ADC 1.

.

.

.

Dokonujemy odczytu z kanału ADC 7.

Ustawiamy 0 na EN1 i 1 na EN2.

Dokonujemy odczytu z kanału ADC 0.

Dokonujemy odczytu z kanału ADC 1.

.

.

.

Dokonujemy odczytu z kanału ADC 7.

ADC taktowany jest przez preskaler 64 co daje taktowanie przetwornika 321.5khz co daje około 23k próbek na sekundę, więc mamy około 1.4k próbek na sekundę z jednego czujnika, co jest wystarczające w moim LF.

Jako iż aktualnie nie mam możliwości zrobienia żadnego filmiku, wstawię znaleziony w tym temacie, finałowy przejazd z Robotic Tournament jedyny udany z 3 finałowych przejazdów na których nie wiedzieć czemu gubił linie (dla tego na tym filmie tak wolno go puściłem 🙂 )

Dzięki temu uzyskałem w kategorii LF 6 miejsce z czasem 14s (aby uzyskać 5 miejsce musiałbym mieć czas <9.7s).

Widok od spodu (wyszło jak by był wypukły po środku lecz to wina aparatu)

Chętnie odpowiem na wszystkie pytania. Narazie nie będę wprowadzał większych zmian, gdyż w najbliższym czasie biorę się za prostego humanoida a później hexapoda 🙂
