Elementy pasywne - co warto wiedzieć?

Elementy pasywne to podzespoły elektroniczne, które nie wytwarzają energii. Ich zadaniem jest jej rozpraszanie lub magazynowanie w polu elektrycznym lub magnetycznym.

Elementy pasywne to podstawowe podzespoły elektroniczne, które pełnią kluczowe role w różnych zastosowaniach. W tym artykule odkryjesz czym są, jak działają i dlaczego są tak ważne w projektowaniu obwodów. Dzięki szczegółowemu omówieniu najpopularniejszych komponentów dowiesz się, jakie mają one zastosowania oraz jak wpływają na działanie całego układu. Przekonaj się, dlaczego warto znać te ważne elementy elektroniki!

Co to są elementy pasywne?

Elementy pasywne to fundamentalne komponenty w elektronice, które są niezbędne do prawidłowego funkcjonowania obwodów elektronicznych. Ich główną cechą jest to, że nie generują energii, lecz wyłącznie ją zużywają lub magazynują. Działają biernie, co oznacza, że nie wzmacniają sygnałów ani nie dodają energii do układu.

Elementy pasywne są kluczowe w realizacji takich funkcji, jak filtrowanie sygnałów, ograniczanie prądów, dzielenie napięcia, czy też przechowywanie energii w polu magnetycznym lub elektrycznym. Pomimo braku aktywnego wzmacniania sygnału, ich rola jest nieoceniona, gdyż wpływają na impedancję, czułość i właściwości dynamiczne obwodu elektronicznego.

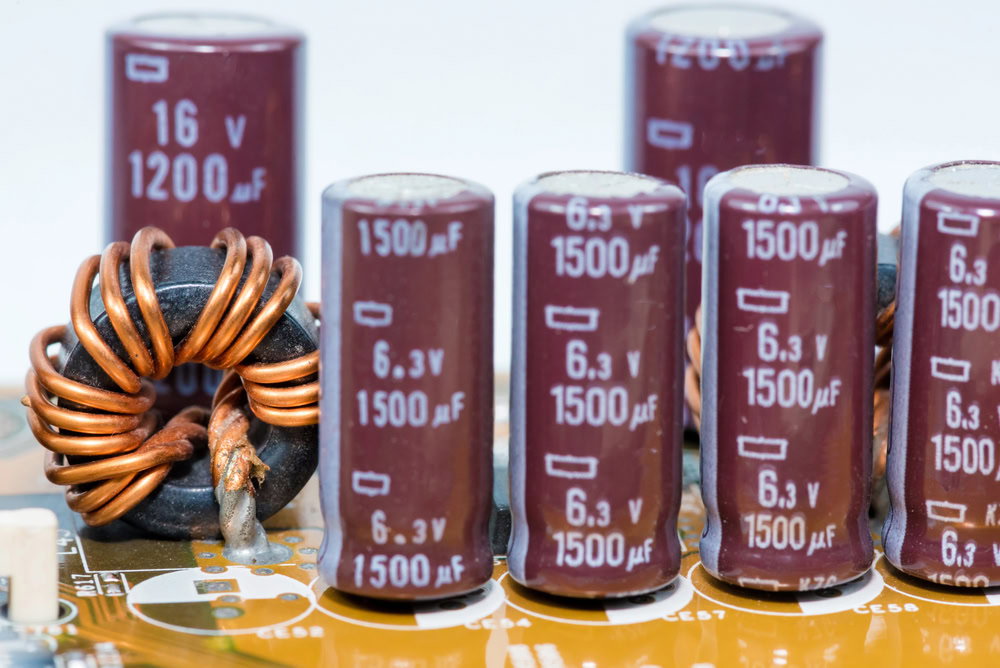

Podzespoły bierne na płycie drukowanej

W skład elementów pasywnych w elektronice wchodzą komponenty takie jak rezystory, kondensatory i cewki, które razem tworzą serce tradycyjnych oraz nowoczesnych obwodów. Każdy z tych elementów pasywnych odgrywa specyficzną rolę: rezystory ograniczają przepływ prądu, kondensatory magazynują ładunek elektryczny, a cewki są wykorzystywane do przechowywania energii w polu magnetycznym.

Najpopularniejsze przykłady elementów pasywnych

Przykłady elementów pasywnych, które odgrywają kluczową rolę w elektronice, obejmują takie komponenty jak rezystory, kondensatory, cewki oraz dławiki. Rezystory, jedne z najprostszych i najczęściej stosowanych elementów, służą do ograniczania przepływu prądu w obwodzie, co umożliwia kontrolowanie poziomu napięcia i prądu w jego różnych częściach. Z kolei rezystory o regulowanej oporności nazywamy potencjometrami. Rezystory i potencjometry przewodzą zarówno prąd stały, jak i zmienny, zmniejszając jego natężenie. Jednostką rezystancji jest om, symbol [Ω].

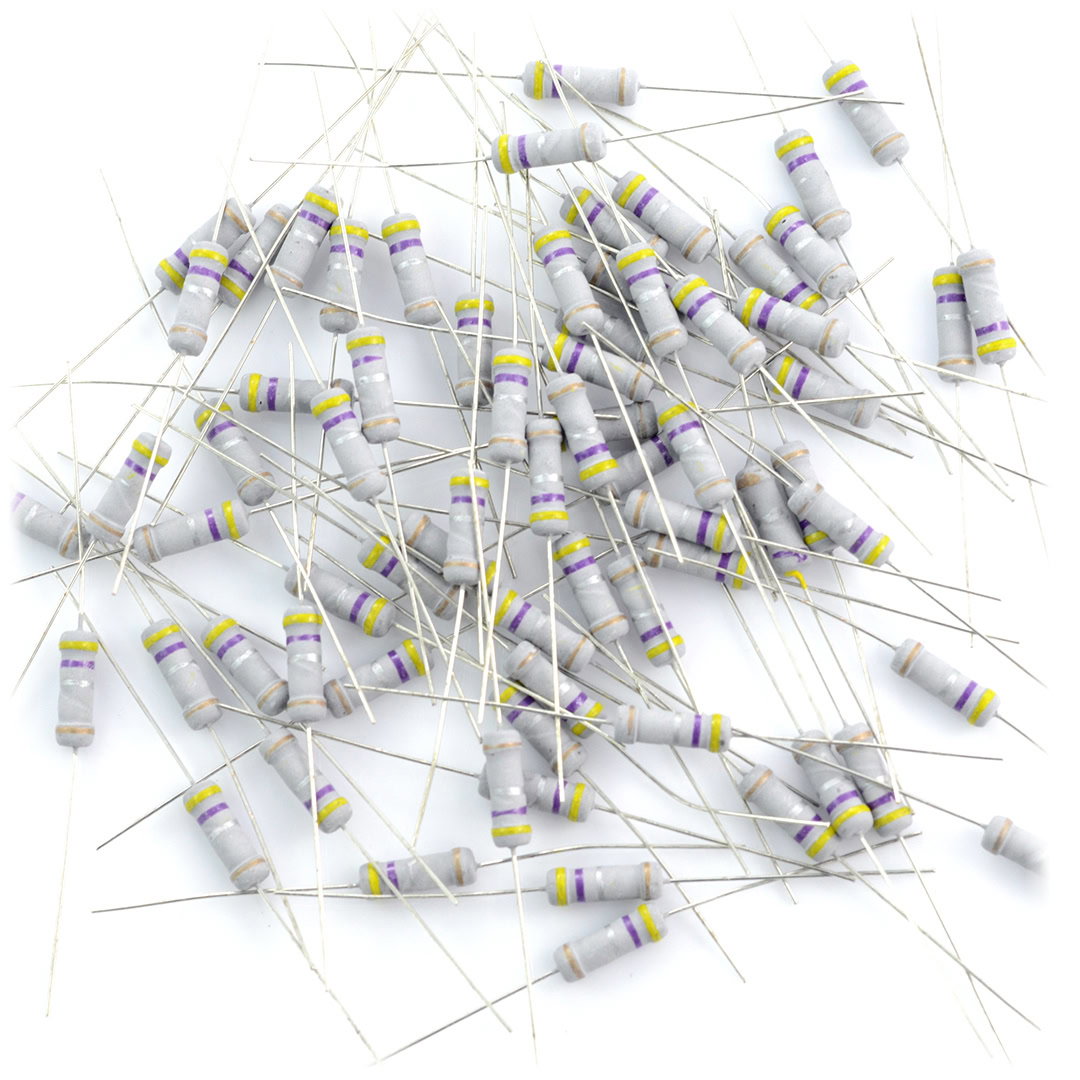

Rezystory

Kondensatory, kolejny fundamentalny przykład elementów pasywnych, posiadają zdolność magazynowania energii w formie ładunku elektrycznego, co jest niezbędne w różnorodnych zastosowaniach, od prostych filtrów po skomplikowane układy zasilania. Kondensatory nie przewodzą prądu stałego, są natomiast w stanie przewodzić prąd zmienny - tym lepiej, im wyższa jest jego częstotliwość. Jednostką pojemności elektrycznej kondensatora jest farad [F].

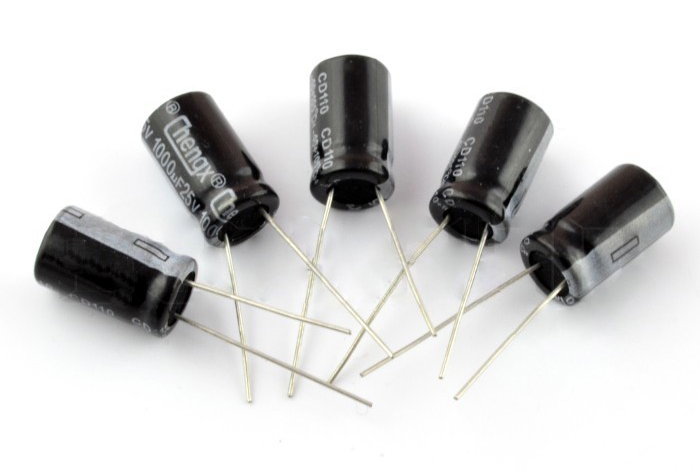

Kondensatory

Cewki, działające dzięki polu magnetycznemu, są powszechnie wykorzystywane w obwodach do przechowywania energii oraz minimalizowania zakłóceń. Ograniczają przepływ prądu zmiennego, jednocześnie bardzo dobrze przepuszczając prąd stały.

Innym istotnym komponentem pasywnym są dławiki. Różnią się od cewek tym, że posiadają rdzeń z materiału magnetycznego, najczęściej ferrytu lub stali. Charakteryzują się dużą indukcyjnością, co czyni je niezbędnymi w wielu aplikacjach w elektronice, takich jak układy filtrowania czy stabilizatory napięcia. Jednostką indukcyjności cewek i dławików jest henr [H].

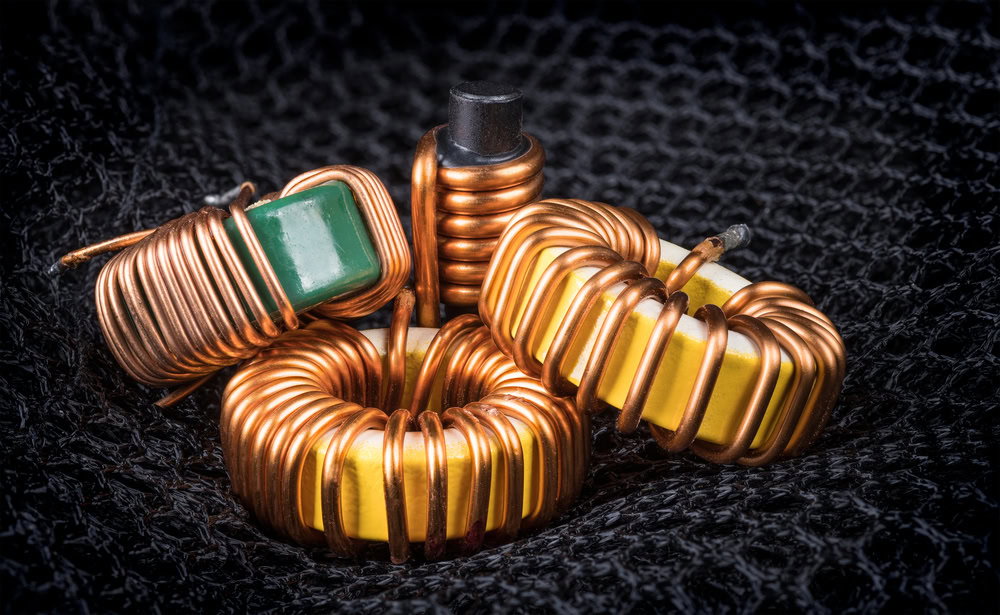

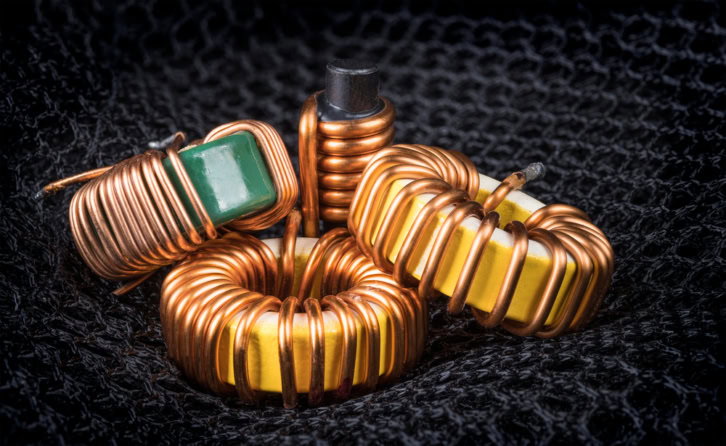

Dławiki z rdzeniem ferrytowym

Znajomość tych przykładów elementów pasywnych oraz ich zastosowań pozwala na projektowanie bardziej efektywnych i funkcjonalnych obwodów, kluczowych dla nowoczesnej technologii.

Zastosowanie elementów pasywnych w obwodach

Zastosowanie elementów pasywnych w obwodach jest nieodzownym aspektem projektowania współczesnych układów elektronicznych. Pomimo, że te komponenty same z siebie nie wytwarzają energii, ich rola jest kluczowa w zapewnianiu stabilności, efektywności i niezawodności działania obwodów. Przykładowo, rezystory są nieodłączne w kontrolowaniu przepływu prądu elektrycznego, co z kolei pozwala na precyzyjne dostosowanie poziomów napięcia w różnych częściach układu.

Kondensatory, poprzez swoje zdolności magazynowania energii, pełnią funkcje w filtrach sygnałowych, wygładzaniu napięcia oraz w wielu innych aplikacjach wymagających przechowywania ładunku. Dzięki nim, projektanci obwodów mogą kontrolować właściwości czasowe i częstotliwościowe systemów, zapewniając im odpowiednie działanie.

Cewki i dławiki, poprzez swoje właściwości indukcyjne, są niezastąpione w obwodach stosowanych do minimalizowania zakłóceń oraz przechowywania energii w postaci pola magnetycznego. Używane w urządzeniach radiowych, filtrach przeciwzakłóceniowych i układach przetworników mocy, cewki pełnią również kluczową rolę w utrzymaniu stabilnego napięcia w systemach zasilania. Zastosowanie elementów pasywnych obejmuje także działania w układach rezonansowych, gdzie cewki i kondensatory współpracują, by umożliwić synchroniczne funkcjonowanie różnorodnych urządzeń elektronicznych. Ostatecznie, umiejętne wykorzystanie elementów pasywnych przyczynia się do tworzenia nowoczesnych rozwiązań technologicznych, które spełniają wymagania coraz bardziej złożonych zastosowań elektronicznych.

Rodzaje elementów pasywnych: od rezystorów po potencjometry

Rodzaje elementów pasywnych obejmują różnorodne komponenty, które odgrywają kluczową rolę w funkcjonowaniu obwodów elektronicznych. Każdy z tych elementów posiada unikalne właściwości, które pozwalają na precyzyjne dostosowanie parametrów elektrycznych w układach. Jednym z najczęściej stosowanych typów są rezystory, które służą do ograniczania przepływu prądu, umożliwiając kontrolę napięcia i prądu w różnych sekcjach obwodu. Kolejny istotny rodzaj to potencjometry – regulowane rezystory, które pozwalają na zmienianie rezystancji, co jest przydatne w aplikacjach wymagających zmiany napięcia lub regulacji poziomu sygnału, na przykład głośności.

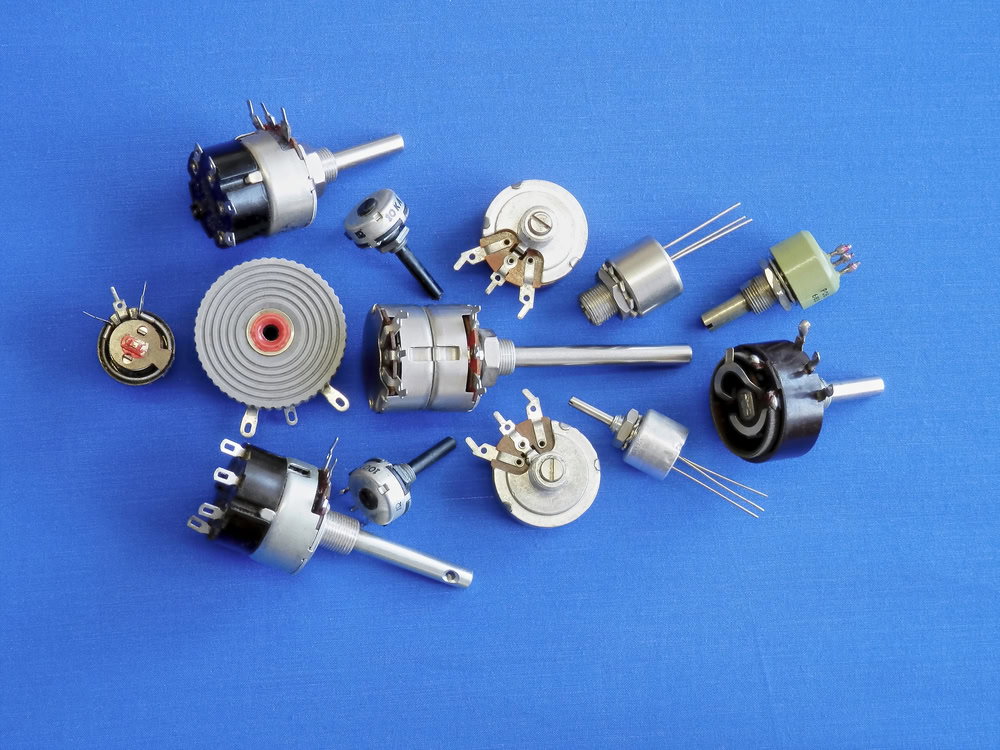

Potencjometry w różnych obudowach

Inne powszechnie spotykane rodzaje elementów pasywnych to:

• Kondensatory - w magazynowaniu energii w postaci ładunku elektrycznego wykorzystywane w filtrach i układach zasilania.
• Cewki - przechowują energię w polu magnetycznym, używane w filtrach i przetwornikach mocy.
• Dławiki - skutecznie ograniczają przepływ prądu zmiennego, jednocześnie przepuszczając prąd stały, co czyni je idealnymi do układów filtracji i stabilizacji.

Znajomość tych rodzajów i umiejętne ich zastosowanie w projektowaniu układów elektronicznych znacząco wpływa na efektywność i funkcjonalność nowoczesnych urządzeń.
