Rezonator kwarcowy - co warto wiedzieć?

Rezonator kwarcowy to element elektroniczny pozwalający na generowanie sygnału o dokładnie ustalonej częstotliwości. Cechuje się niewielkimi gabarytami oraz bardzo niskim poborem energii.

Rezonatory kwarcowe odgrywają kluczową rolę w wielu nowoczesnych urządzeniach elektronicznych, zapewniając precyzyjne pomiary czasu i stabilizację częstotliwości. W tym artykule przyjrzymy się, czym jest rezonator kwarcowy, jak działa oraz jakie zastosowania znajdują w różnorodnych dziedzinach technologii. Zapraszamy do zgłębiania fascynującego świata rezonatorów kwarcowych, odkrywając ich mechanizmy i praktyczną użyteczność.

Definicja i budowa rezonatora kwarcowego

Rezonator kwarcowy (żargonowo zwany kwarcem) to kluczowy element elektroniczny, który odgrywa ważną rolę w precyzyjnym pomiarze czasu i stabilizacji częstotliwości w wielu urządzeniach. Ale co to jest rezonator kwarcowy? To komponent zbudowany z cienkiego kawałka kryształu kwarcu, odpowiednio wyciętego i oszlifowanego który wykazuje właściwości piezoelektryczne.

Piezoelektryczność to zdolność materiału do generowania ładunku elektrycznego w odpowiedzi na przykładane naprężenie mechaniczne. Efekt ten jest odwracalny: pod wpływem naprężeń mechanicznych, generowany jest ładunek elektryczny.

Budowa rezonatora kwarcowego obejmuje kilka kluczowych elementów:

• Płytka kwarcowa – wycięta w określony sposób, aby zapewnić pożądane właściwości mechaniczne i elektryczne.
• Elektrody – umieszczone po obu stronach płytki, które pozwalają na przyłożenie napięcia i odbieranie sygnału elektrycznego.
• Obudowa – zabezpiecza płytkę kwarcową i elektrody przed wpływem czynników zewnętrznych takich jak wilgoć czy zmiany temperatury.

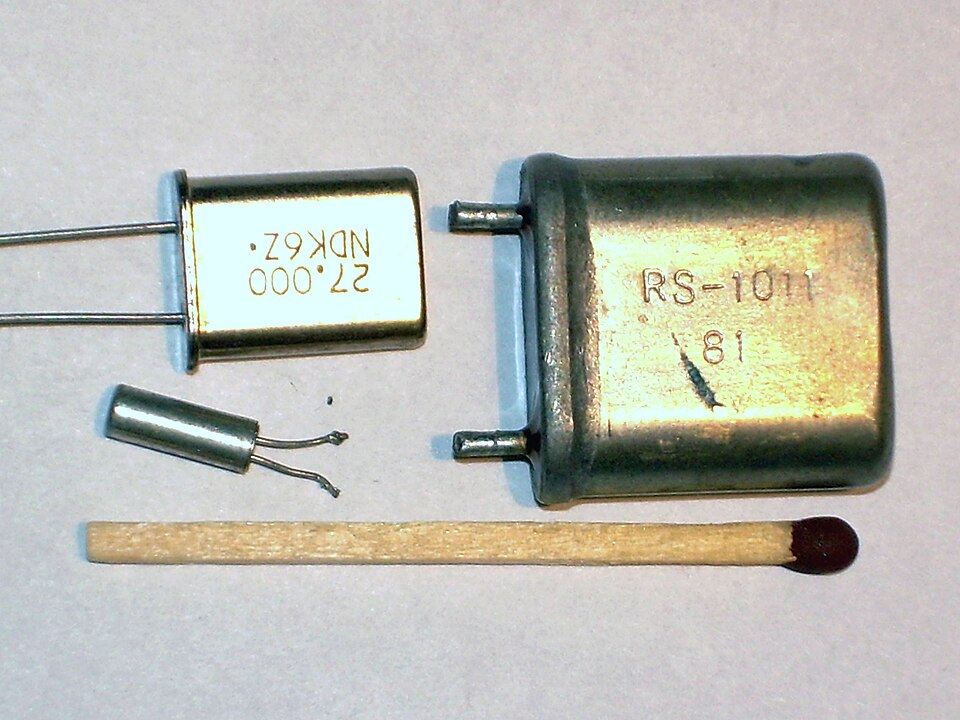

Rezonatory kwarcowe w różnych obudowach i zapałka dla skali

Całość działa na zasadzie drgań mechanicznych wytwarzanych przez płytkę kwarcową w wyniku przyłożonego napięcia, co generuje stabilną częstotliwość używaną w wielu aplikacjach elektronicznych.

Zasada działania rezonatora kwarcowego

Rezonator kwarcowy, którego działanie opiera się na zjawisku piezoelektrycznym, wykorzystuje mechaniczne drgania kwarcu do stabilizacji częstotliwości sygnałów elektronicznych. Jak działa rezonator kwarcowy? Gdy do elektrod na płytce kwarcowej zostanie przyłożone napięcie, powoduje to odkształcenie materiału kwarcowego, wywołując jego mechaniczne drgania.

Częstotliwość tych drgań jest niezwykle stabilna i zależy od kształtu oraz grubości płytki kwarcowej. Dzięki temu rezonator kwarcowy może generować sygnały o stabilnej i dokładnie ustalonej częstotliwości, co jest kluczowe w precyzyjnym pomiarze czasu w urządzeniach takich jak zegarki, radia czy komputery.

Symbol schematowy rezonatora kwarcowego

Stabilność częstotliwości rezonatora kwarcowego czyni go nieocenionym w aplikacjach wymagających dużej precyzji. Drgania mechaniczne zamieniane są na sygnał elektryczny, który stanowi podstawę do synchronizacji różnych urządzeń elektronicznych. Rezonator kwarcowy dzięki swoim unikalnym właściwościom piezoelektrycznym pozwala na wyeliminowanie wpływu temperatury i drgań zewnętrznych, co dodatkowo wzmacnia jego niezawodność. To właśnie te cechy sprawiają, że rezonator kwarcowy odgrywa centralną rolę w technologiach, które wymagają wysokiej precyzji.

Zastosowanie rezonatorów kwarcowych w elektronice

Rezonatory kwarcowe znajdują szerokie zastosowanie w elektronice, pełniąc kluczową rolę w różnych urządzeniach, które wymagają precyzyjnego pomiaru czasu i stabilizacji częstotliwości. Jednym z najbardziej znanych zastosowań rezonatorów kwarcowych są zegarki, gdzie służą do precyzyjnego odmierzania czasu, gwarantując ich niezawodność i trwałość.

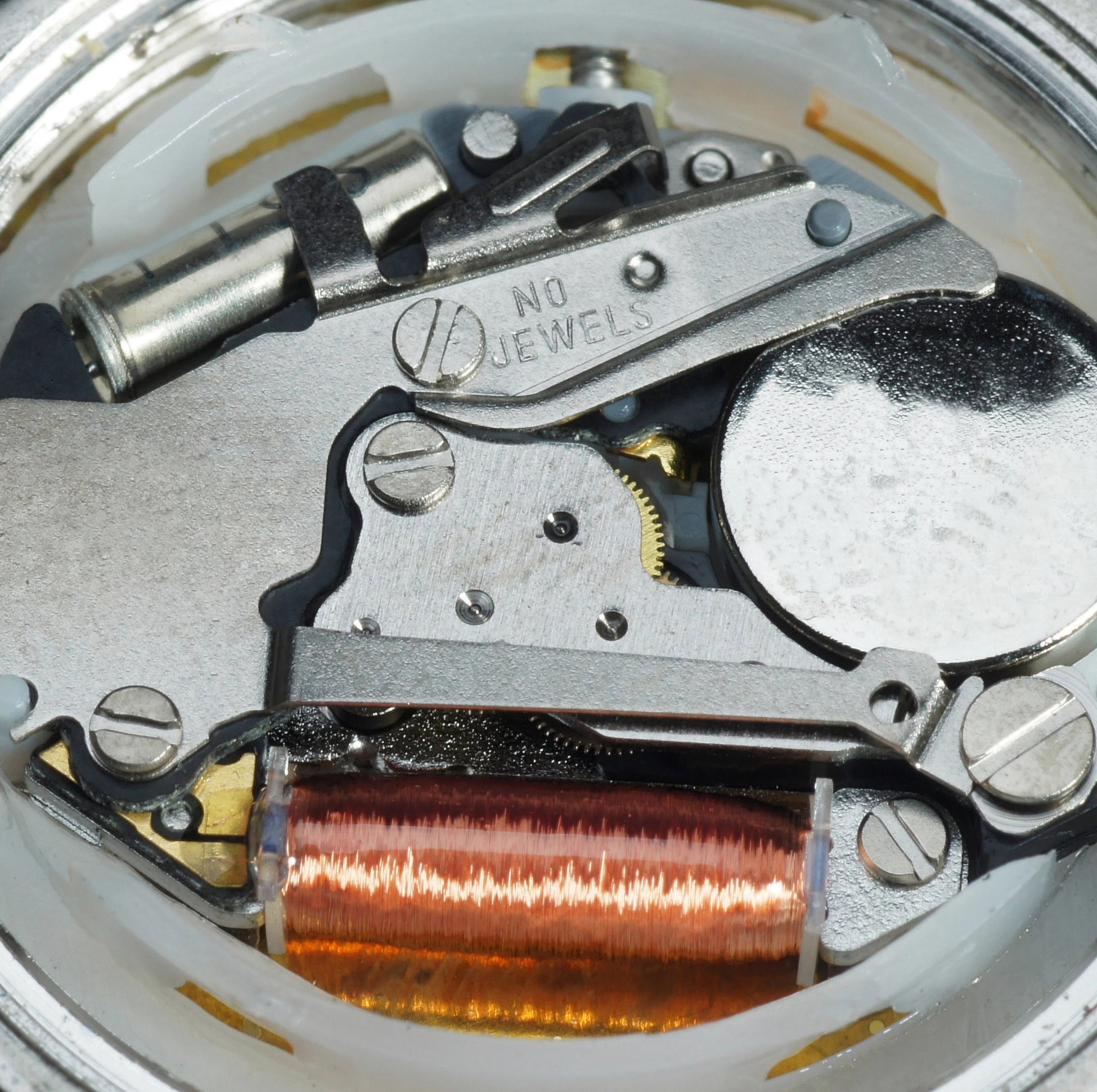

Mechanizm zegarka z widocznym rezonatorem kwarcowym (na górze po lewej)

Rezonator kwarcowy to także nieodłączny element komputerów, gdzie odpowiada za wytwarzanie sygnału taktującego procesor, co jest kluczowe dla niezawodnego i stabilnego działania systemu.

W dziedzinie komunikacji rezonatory kwarcowe są wykorzystywane w urządzeniach takich jak radia, telewizory czy telefony komórkowe. W tych zastosowaniach pomagają zapewnić stabilność i dokładność częstotliwości sygnałów wzorcowych, co przekłada się na jakość odbioru i przesyłu danych.

Dzięki swojej niezawodności i odporności na wpływy zewnętrzne, rezonatory kwarcowe odgrywają istotną rolę w zaawansowanej elektronice, w tym w precyzyjnych systemach GPS oraz urządzeniach medycznych, gdzie zachowanie stabilności i dokładności jest niezbędne.

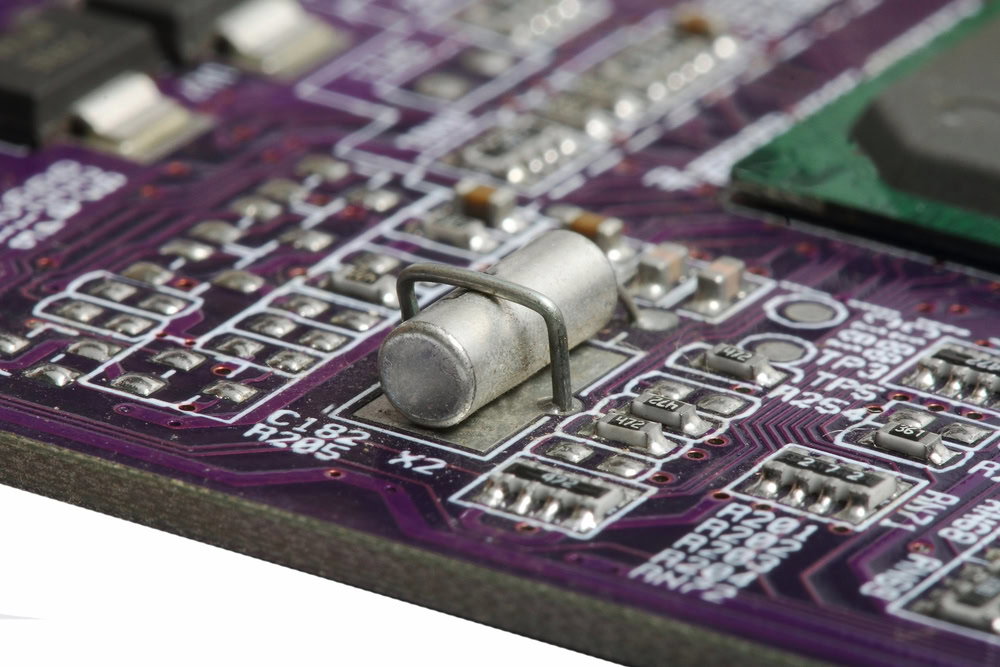

Rezonator kwarcowy na płycie PCB

Metody poprawy dokładności rezonatorów kwarcowych

Rezonator kwarcowy to kluczowy element w precyzyjnych pomiarach czasu i stabilizacji częstotliwości, ale jak działa rezonator kwarcowy w kontekście redukcji błędów i zwiększenia dokładności? Istnieje wiele zaawansowanych metod i technologii, które pomagają w osiąganiu jeszcze wyższej precyzji.

Pierwszą z metod jest zastosowanie systemów kompensacji temperatury, które minimalizują wpływ zmian temperatury na częstotliwość drgań. To możliwe dzięki wykorzystaniu specjalnych materiałów i układów, które automatycznie dostosowują parametry pracy rezonatora w zależności od otoczenia. Starsze techniki, również dzisiaj niekiedy stosowane, polegały na umieszczeniu rezonatora kwarcowego w podgrzewanym termostacie, przez co temperatura jego pracy zawsze była taka sama.

Kolejną techniką jest użycie rezonatorów kwarcowych z zaawansowanymi elektrodami i precyzyjnym wycięciem samej płytki kwarcowej, co pozwala na uzyskanie jeszcze bardziej stabilnych drgań mechanicznych. Nowoczesne technologie pozwalają również na wdrożenie układów elektronicznych, które cyfrowo kompensują ewentualne wahania częstotliwości. W efekcie rezonatory wykorzystywane w zegarkach, komputerach czy urządzeniach GPS osiągają nieosiągalne wcześniej poziomy dokładności. Niezawodne działanie rezonatora kwarcowego jest zatem wynikiem skomplikowanej inżynierii, pozwalającej na pełne wykorzystanie jego potencjału w różnorodnych aplikacjach technologicznych.
